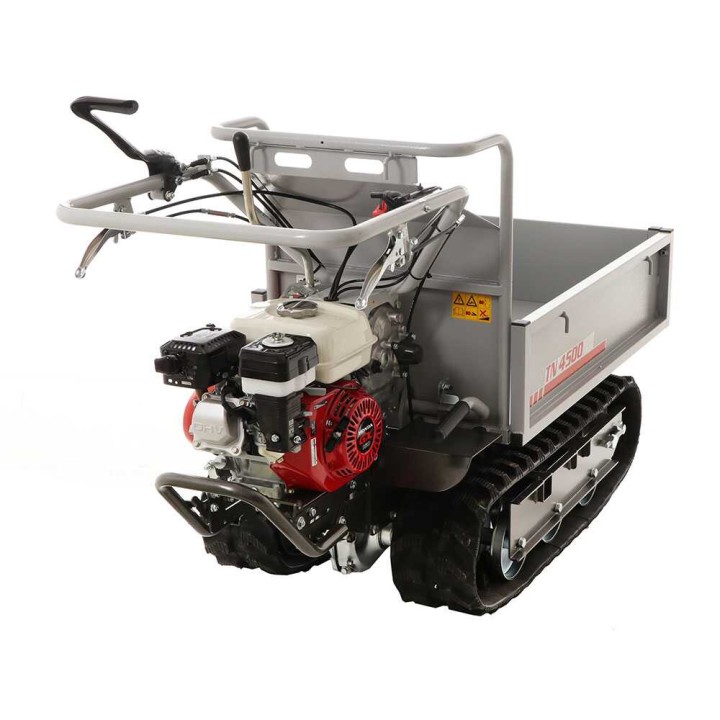

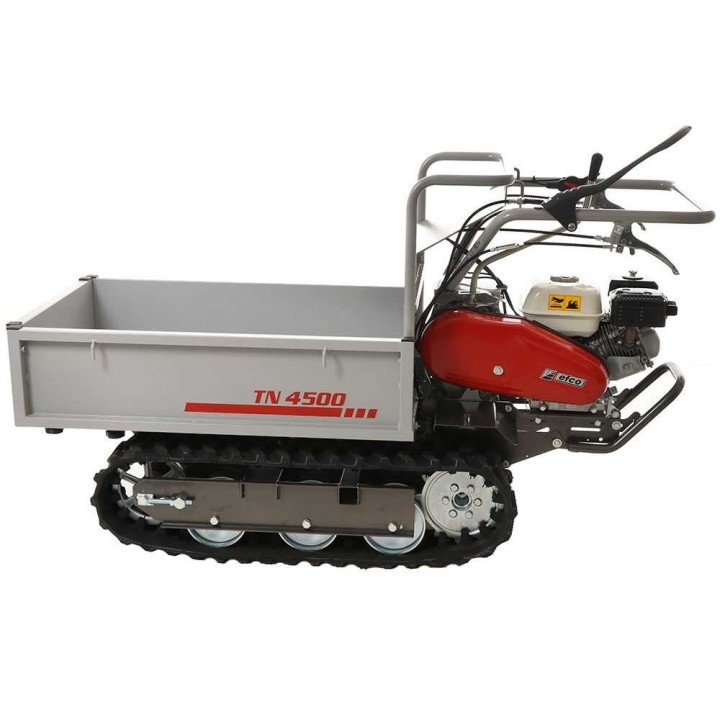

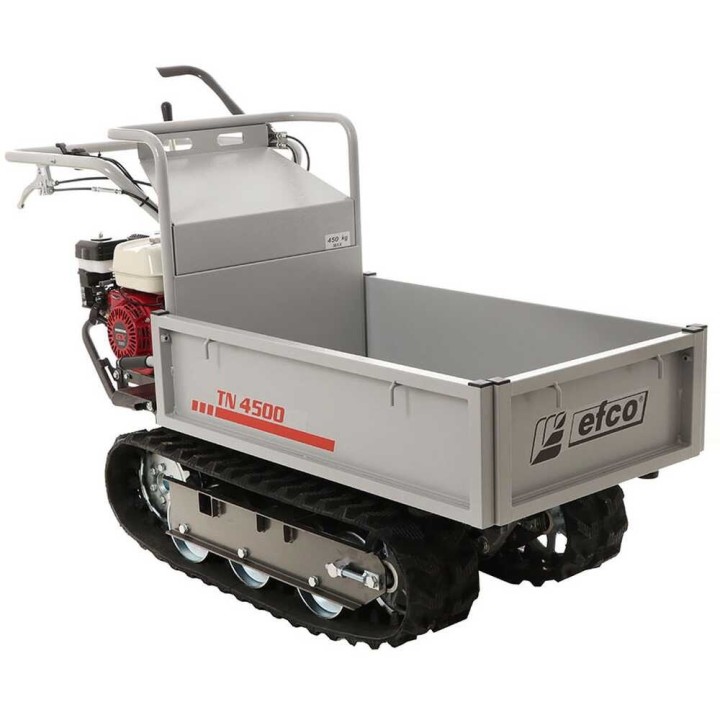

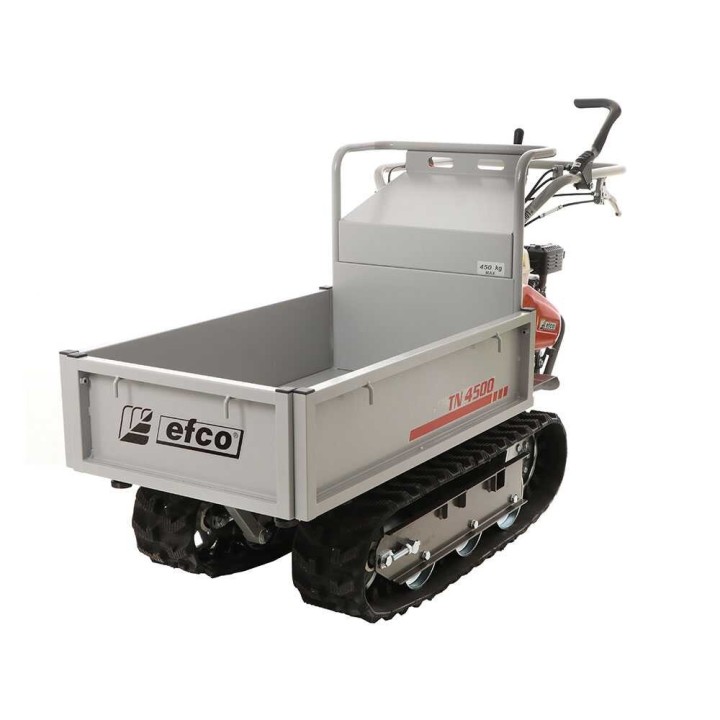

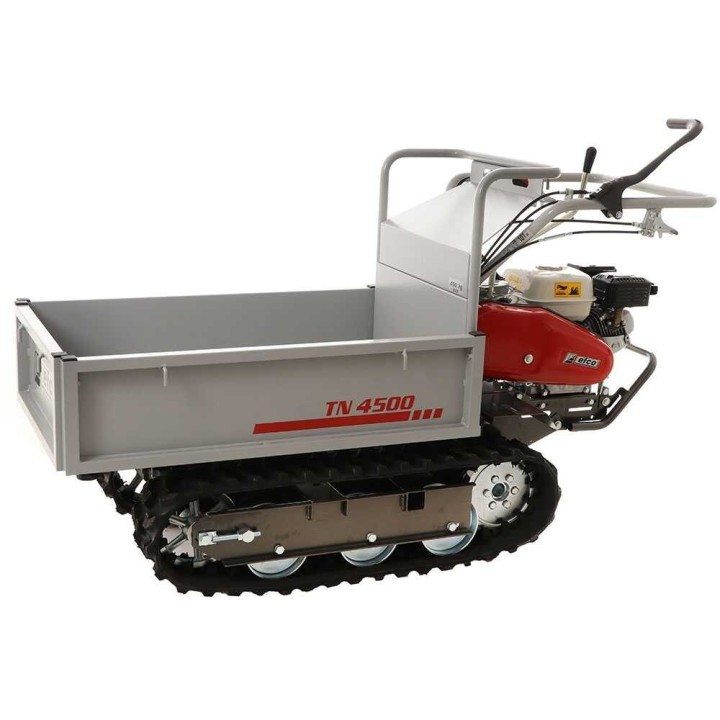

Efco TN 4500 telaketjukärry jatkettavalla lavakorilla, 450 kg, Honda GX 160, 4,8 HP kuvat

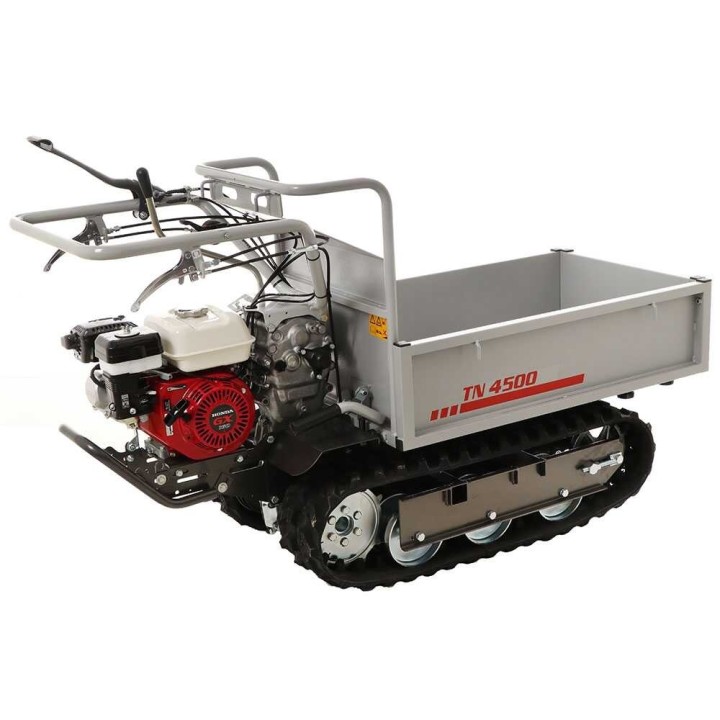

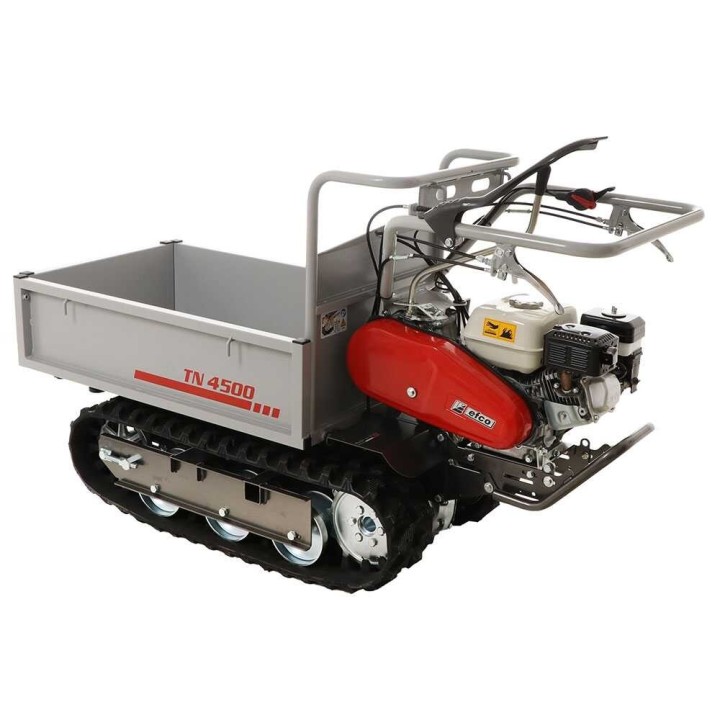

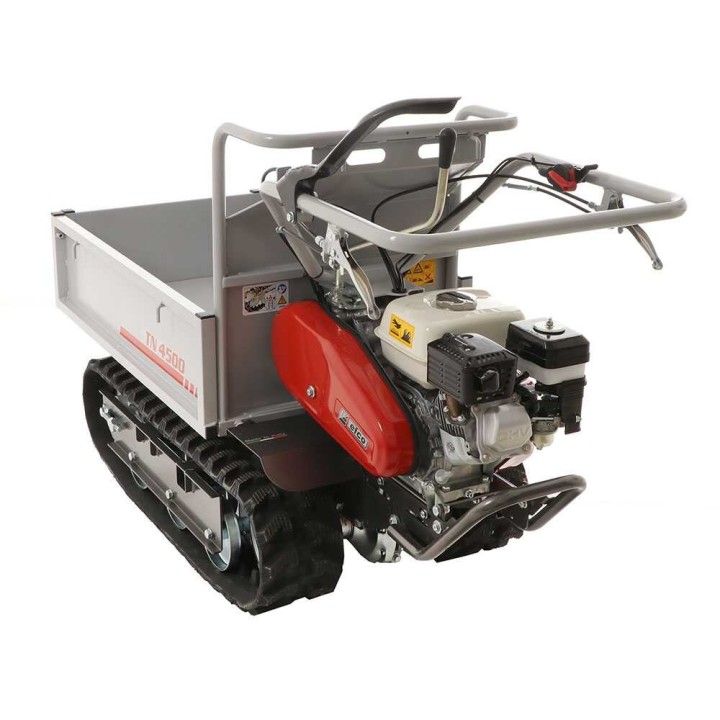

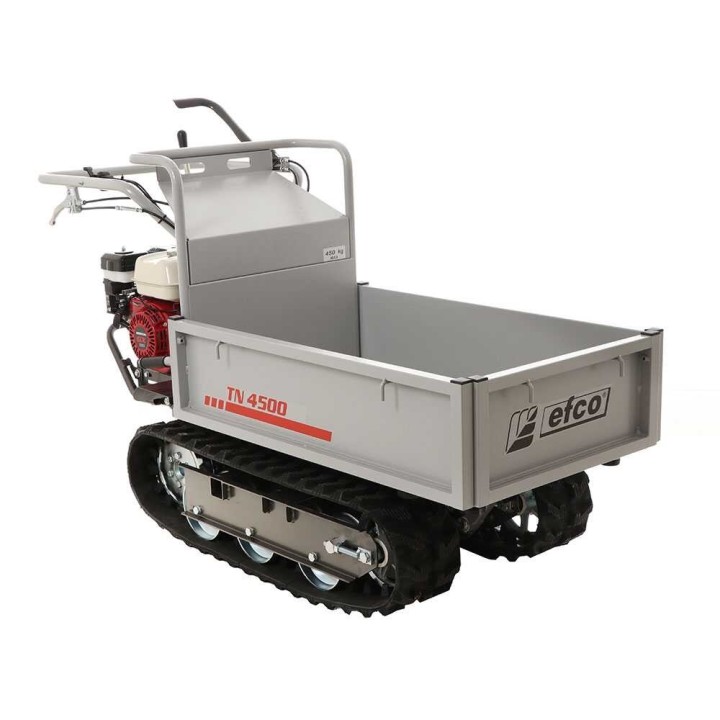

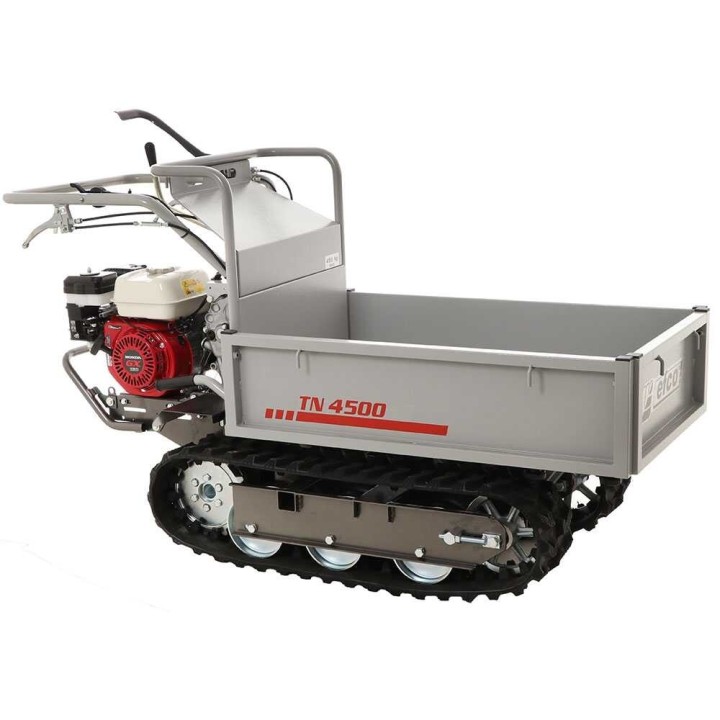

Efco TN 4500 telaketjukärry jatkettavalla lavakorilla, 450 kg, Honda GX 160, 4,8 HP
Telaketjuvetoinen Efco TN 4500 -moottorikärry kuljettaa enintään 450 kg:n kuorman. Jatkettava teräslava, Honda GX 160 -moottori ja 3+1-vaihteisto.
Telaketjuvetoinen kuljetuskärry vaativaan käyttöön
Efco TN 4500 on telaketjuvetoinen moottorikärry rakennus-, puutarha- ja maatalouskäyttöön. Teräksinen jatkettava lavakori mahdollistaa enintään 450 kg:n kuormien siirtämisen myös kaltevassa maastossa.
Kärryssä on Honda GX 160 -nelitahtibensiinimoottori, jonka nimellisteho on 3,6 kW eli 4,8 HP. Mekaaninen 3+1-vaihteisto, telaketjut ja matala kuormatila helpottavat työskentelyä ahtaissa tiloissa.
Tekniset pääominaisuudet
Efco TN 4500 -moottorikärry
Telaketjuvetoinen rakenne tarjoaa hyvän pidon ja vakauden erilaisilla alustoilla. Jatkettava teräksinen lavakori lisää kuormatilan kokoa, ja manuaalinen kippaus helpottaa kuorman tyhjentämistä.
Ohjaussäde on 700 mm, joten kärryä voidaan käyttää myös suhteellisen ahtaissa ja epätasaisissa työskentelykohteissa. Koneessa on lisäksi voimanotto lisävarusteiden kiinnittämistä varten.

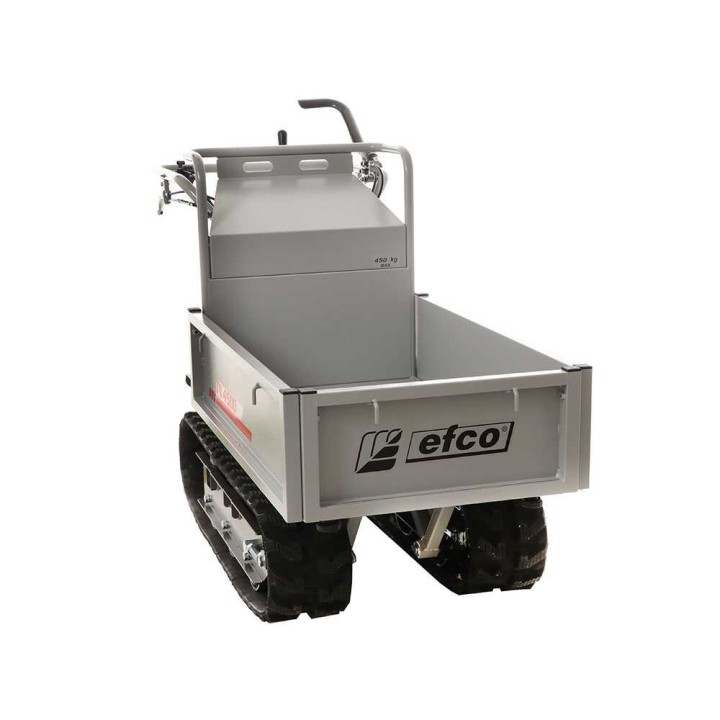

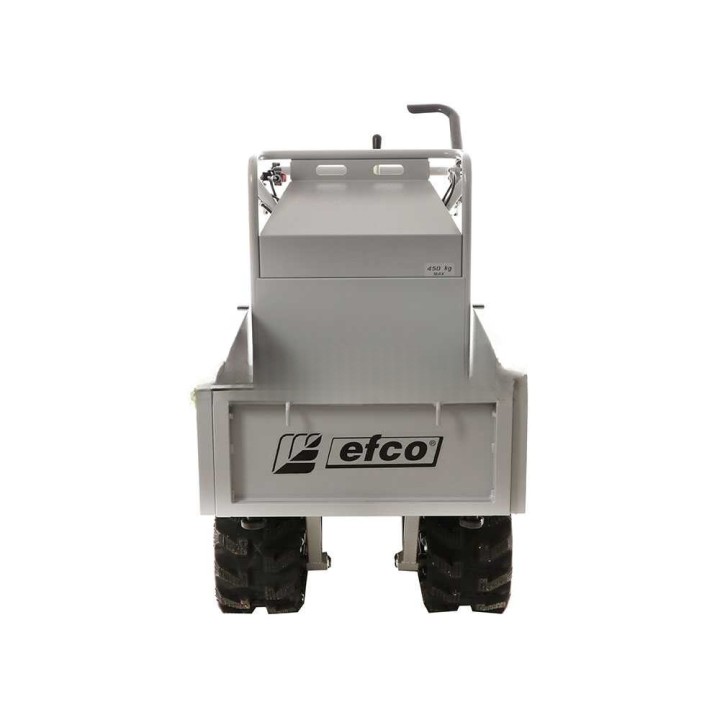

Jatkettava ja kipattava lavakori
Lavakori on valmistettu lujasta teräksestä ja vahvistettu alapuolisilla putkirakenteilla. Kuormatila sijaitsee lähellä maata, mikä helpottaa kuormaamista ja pitää koneen painopisteen matalana.
Lavakori voidaan jatkaa mittoihin 106 × 94 × 35,5 cm. Jatkaminen tehdään löysäämällä lavan alla ja sivuilla olevat nupit, siirtämällä laidat haluttuun asentoon ja kiristämällä nupit uudelleen.
Korin mekaaninen kippaus aktivoidaan sivulla olevalla kumipäällysteisellä vapautusvivulla. Kippauskulma on enintään 50 astetta.
Vaihteisto, jarrut ja voimansiirto
Mekaaninen voimansiirto käyttää öljykylvyssä toimivaa hammaspyöräalennusvaihteistoa, jossa on sisäinen tasauspyörästön lukitus. Ohjauskytkimet ovat öljykylvyssä vaihteiston sisällä.
Vaihteistossa on kolme eteenpäin- ja yksi peruutusvaihde. Nopeus on enintään 4,8 km/h eteenpäin ja 2,1 km/h taaksepäin. Vaihdetta hallitaan vaihdevivulla.
Seisontajarru kytkeytyy hallintalaitteiden vapautuessa. Voimansiirto toimitetaan öljytasolle täytettynä, mutta öljymäärä on tarkistettava aina ennen käynnistystä käyttö- ja huolto-ohjeen mukaisesti.
Telaketjut ja alusta
Vahvistetusta erikoiskumista valmistetut telaketjut tarjoavat hyvän pidon ja vakauden erilaisilla pinnoilla. Telaketjun leveys on 170 mm ja tukipituus 785 mm.
Telaketjujen avulla kone selviytyy myös epätasaisista kohdista ja kynnyksistä. Ohjaussäde on 700 mm, mikä helpottaa työskentelyä ahtailla alueilla.

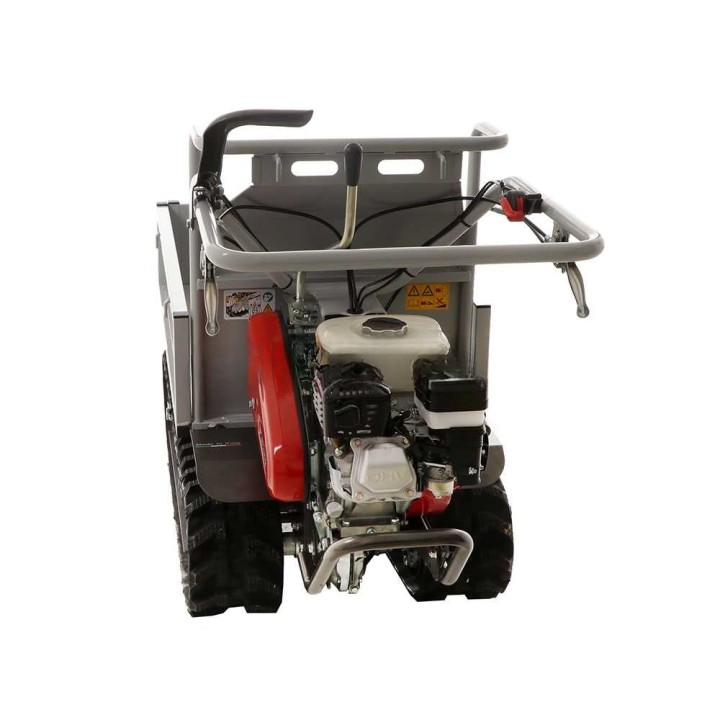

Honda GX 160 -moottori
Koneessa on yksisylinterinen Honda GX 160 -nelitahtimoottori, jossa on OHV-venttiilirakenne. Moottorin iskutilavuus on 163 cm³ ja nettoteho 3,6 kW eli 4,8 HP.
- Enimmäiskierrosluku: 3 600 rpm
- Vääntömomentti: 10,3 Nm / 1,05 kgfm / 2 500 rpm
- Bensiinitankin tilavuus: 3,1 l
- Moottoriöljysäiliön tilavuus: 0,58 l
- Automaattinen dekompressio
Huomio: moottori toimitetaan ilman öljyä. Lue käyttöohje huolellisesti ja lisää tarvittava öljy ennen ensimmäistä käynnistystä.
Teräsrunko
Runko on valmistettu paksuseinäisestä kotelorakenteisesta teräksestä. Rakenne vähentää tärinää ja melua, ja matala painopiste tukee koneen vakautta työskentelyn aikana.
Moottorin ja voimansiirron sijoittelu helpottaa sekä ajamista että huoltoa. Tyhjän koneen paino on 180 kg.
- Lavakorin koukku
- Lavakorin seinien kiristys- ja löysäysnupit
- Teräksinen runkorakenne
Hallintalaitteet ja säädöt
Hallintalaitteet on sijoitettu ergonomisesti ohjaustangolle. Turvajarru pysäyttää koneen, kun punainen turvatanko vapautetaan.
- 1: Alemmat vivut ohjaavat oikean ja vasemman telaketjun lukitusta ja toimivat ohjausvipuina.
- 2: Osittain vedetty ohjausvipu hidastaa kyseistä telaketjua ja mahdollistaa asteittaisen kääntymisen.
- 3: Kaasuvipu, jossa on kaksi nopeusasetusta.
- 4: Kytkinvipu, jonka vapauttaminen lukitsee koneen ja toimii seisontajarruna.
Toimitukseen sisältyvät varusteet
- Moottorin huoltoon tarkoitettu varaosa- ja tarvikesarja
- Moottorin sytytystulppa
- Nivelöity ammattimainen sytytystulppa-avain
- Elliptinen paperinen ilmansuodatin vaahtomuovipinnoitteella
- Pyöreä vaahtomuovinen ilmansuodatin
- Kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa
- Käyttöohje
- Moottorin huolto-ohje
Toimitus ja dokumentaatio
Kone toimitetaan alkuperäispakkauksessa puulavalle pakattuna. Mukana toimitetaan käyttöohje ja moottorin huolto-ohje.
Tekniset tiedot
Yleiset tiedot
| Malli | TN 4500 |
|---|---|
| Tyyppi | Telaketjuvetoinen |
| Itsevetävä | Kyllä |
| Kantavuus | 450 kg |
| Suurin nousukulma | 17 % |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GX 160 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Sylinterin materiaali | Alumiini |
| Iskutilavuus | 163 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 3,6 kW / 4,8 HP |
| Polttoaine | Bensiini |
| Suurin kierrosluku | 3 600 rpm |
| Vääntömomentti | 10,3 Nm / 1,05 kgfm / 2 500 rpm |
| Polttoainesäiliö | 3,1 l |
| Moottoriöljysäiliö | 0,58 l |
| Käynnistys | Narukäynnistys |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Voimansiirron tyyppi | Öljykylvyssä toimivat hammaspyörät |
| Voimansiirron suojakotelo | Kyllä, metallinen |
| Eteenpäin-vaihteet | 3 |
| Peruutusvaihde | 1 |
| Vaihteet | 3+1 |
| Eteenpäinajon nopeus | Enintään 4,8 km/h |
| Peruutusnopeus | Enintään 2,1 km/h |
| Käyttö | Vaihdevipu |
| Kytkin | Kyllä |
| Voimanotto | Kyllä |
Lavakori ja telaketjut
| Lavakorin tyyppi | Jatkettavat laidat |
|---|---|
| Lavakorin jatkettava rakenne | Kyllä |
| Kippaus | Manuaalinen |
| Lavakorin mitat | 93 × 56 × 35,5 cm |
| Jatkettavan lavakorin mitat | 106 × 94 × 35,5 cm |
| Lavakorin sisäkorkeus | 240 mm |
| Telaketjun leveys | 170 mm |
| Telaketjun tukipituus | 785 mm |
| Tukirullien kokonaismäärä | 4 |
Mitat, paino ja toimitus

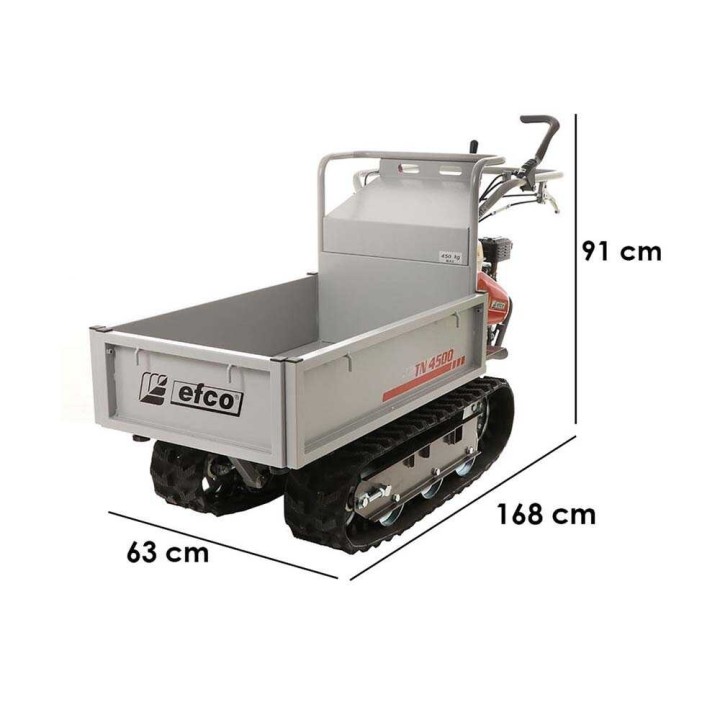

| Tuotteen mitat (pituus × leveys × korkeus) | 168 × 63 × 91 cm |
|---|---|
| Nettopaino | 180 kg |
| Pakkaus | Puulavalla |
| Pakkausmitat (pituus × leveys × korkeus) | 182 × 77 × 112 cm |
| Paino pakkauksen kanssa | 202 kg |
| Toimitus hydraulisella nostolavalla | Kyllä |
| Kokoonpanoaika | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka paljon kuormaa kuljetuskärry voi kantaa?
Kantavuus on 450 kg. Suurin nousukulma on 17 %.
Mitkä ovat lavakorin mitat ja voiko sitä jatkaa?
Lavakorin mitat ovat 93 × 56 × 35,5 cm. Jatkettuna lavakorin mitat ovat 106 × 94 × 35,5 cm, ja siinä on jatkettavat laidat.
Millainen moottori kärryssä on?
Kärryssä on yksisylinterinen Honda GX 160 -nelitahtimoottori, jonka iskutilavuus on 163 cm³ ja nimellisteho 3,6 kW / 4,8 HP. Moottori käyttää bensiiniä, käynnistyy narukäynnistyksellä ja polttoainesäiliön tilavuus on 3,1 l.
Miten kärry liikkuu ja millaiset nopeudet siinä on?
Telaketjuvetoinen kärry käyttää mekaanista 3+1-vaihteistoa, jossa on kolme eteenpäin- ja yksi peruutusvaihde. Eteenpäinajon nopeus on enintään 4,8 km/h ja peruutusnopeus enintään 2,1 km/h.
Minkä kokoisen tilan kärry tarvitsee?
Tuotteen mitat ovat 168 × 63 × 91 cm. Tyhjän koneen paino on 180 kg ja ohjaussäde on 700 mm.
Mitä toimitukseen sisältyy ja missä kunnossa moottori toimitetaan?
Toimitukseen sisältyvät käyttöohje, moottorin huolto-ohje, moottorin huoltoon tarkoitettu varaosa- ja tarvikesarja, moottorin sytytystulppa, nivelöity sytytystulppa-avain, kaksi ilmansuodatinta sekä kaksi 600 ml:n SAE 15W-40-moottoriöljypulloa. Kone toimitetaan valmiiksi koottuna, mutta moottori toimitetaan ilman öljyä ja öljy on lisättävä ennen ensimmäistä käynnistystä.
