RANGER M570 telavetoinen moottorikärry, Honda GX200, 500 kg, pidennettävä kuormatila kuvat
RANGER M570 telavetoinen moottorikärry, Honda GX200, 500 kg, pidennettävä kuormatila

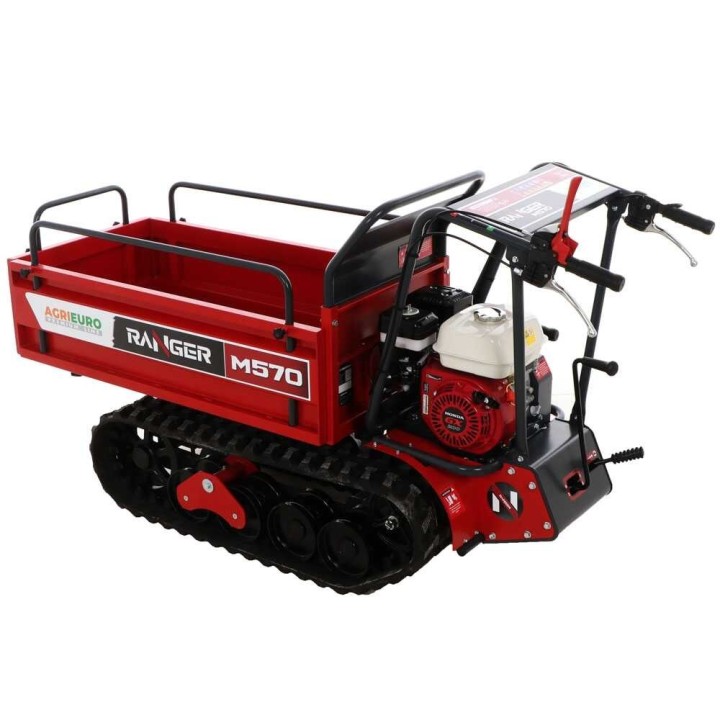

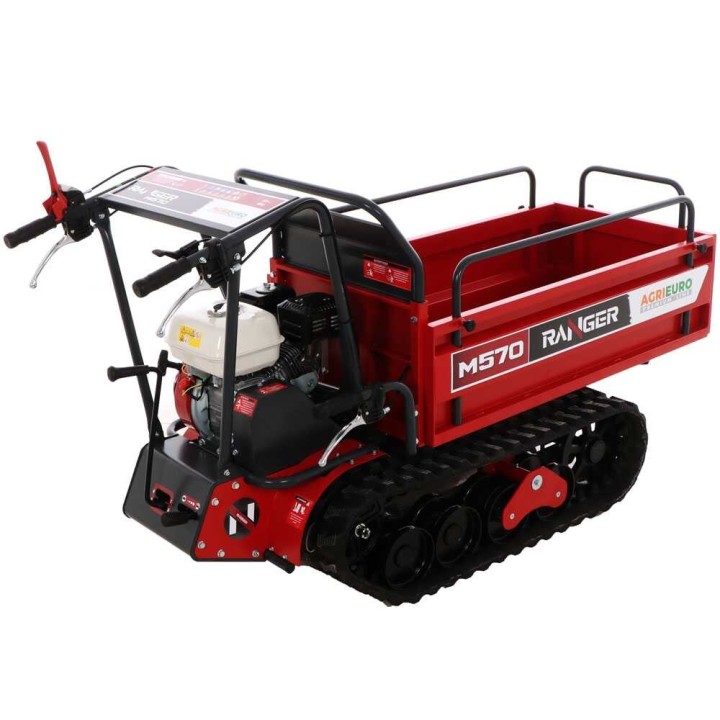

Telavetoinen RANGER M570 -moottorikärry Honda GX200 -moottorilla, pidennettävällä kuormatilalla ja 500 kg:n kantavuudella.
RANGER M570 -telaketjukuljetin raskaille kuormille
RANGER M570 on telavetoinen moottorikärry materiaalien, polttopuiden ja muiden kuormien kuljettamiseen. Vahva rakenne, Honda GX200 -moottori ja 500 kg:n kantavuus tasaisella alustalla helpottavat kuljetustöitä myös vaativassa maastossa.
Pidennettävä ja käsin kipattava kuormatila voidaan varustaa irrotettavilla lisälaitoilla. Telat, kallistuvat keskirullat ja avustettu ohjaus tukevat vakautta sekä hallittavaa etenemistä. Kuormitus kaltevalla alustalla on ilmoitettu 350 kiloon asti.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
RANGER M570:n teräksinen runko ja telaveto on suunniteltu raskaiden kuormien siirtämiseen. Kantavuus on tasaisella alustalla enintään 500 kg ja ilmoitettu kantavuus kaltevalla alustalla 350 kg.
- 6 vaihdetta eteen ja 2 taakse
- Pidennettävä kuormatila ja irrotettavat lisälaidat
- Käsikäyttöinen kuormatilan kippaus
- Avustettu ohjaus ja telaveto
Honda GX200 -moottori
Kärryssä on Honda GX200 -bensiinimoottori. Se on yksisylinterinen, nelitahtinen OHV-moottori, jonka iskutilavuus on 196 cm³ ja nimellisteho 6,5 HP.
Moottorin ilmoitettu säiliötilavuus on 3,1 litraa. Rakenteeseen kuuluvat yläpuoliset venttiilit, automaattinen dekompressio ja öljykylpyvoitelu.
Vaihteisto, jarrut ja voimansiirto
Mekaaninen vaihteisto tarjoaa kuusi eteenpäin vievää ja kaksi peruutusvaihdetta. Kaksivaiheinen nopeusvalinta mahdollistaa hitaan tai nopean alueen käytön eri ajo-olosuhteissa.
Seisontajarrut kytkeytyvät automaattisesti hallintalaitteiden vapautuessa. Voimansiirto mahdollistaa ohjaamisen vaikuttamalla yksittäisen telan pyörintään. Voimansiirron maavara on 144 mm.
Kallistuvat telat
Keskimmäiset telarullat ovat liikkuvat, joten telasto mukautuu esteisiin ja säilyttää kosketuksen maahan. Telat on valmistettu vahvistetusta kumista, ja niiden ilmoitettu leveys on 180 mm.
- Kallistuva telasto
- Kelluvat rullat
- Telan pituus 114 cm
- Telan leveys 18 cm
- Telan korkeus 32 cm
- Maavara matalimmasta kohdasta 12 cm

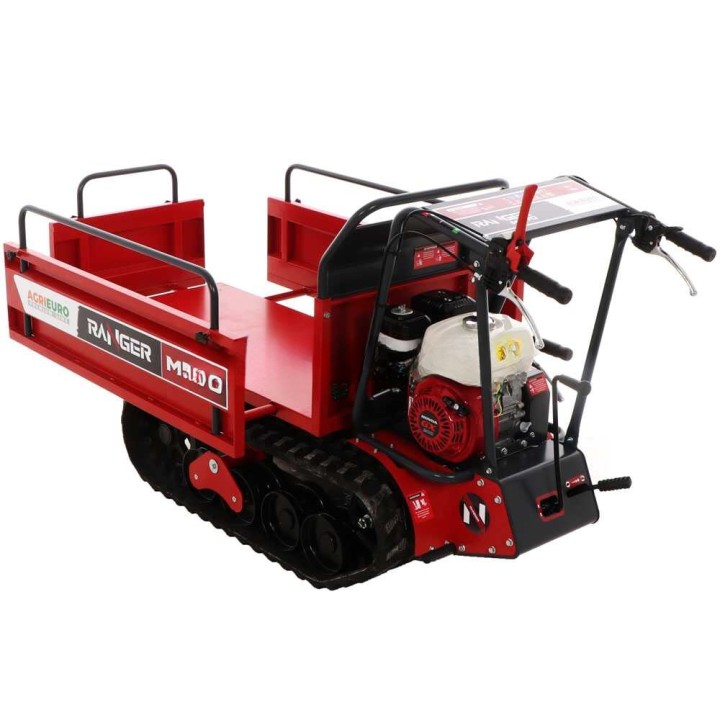

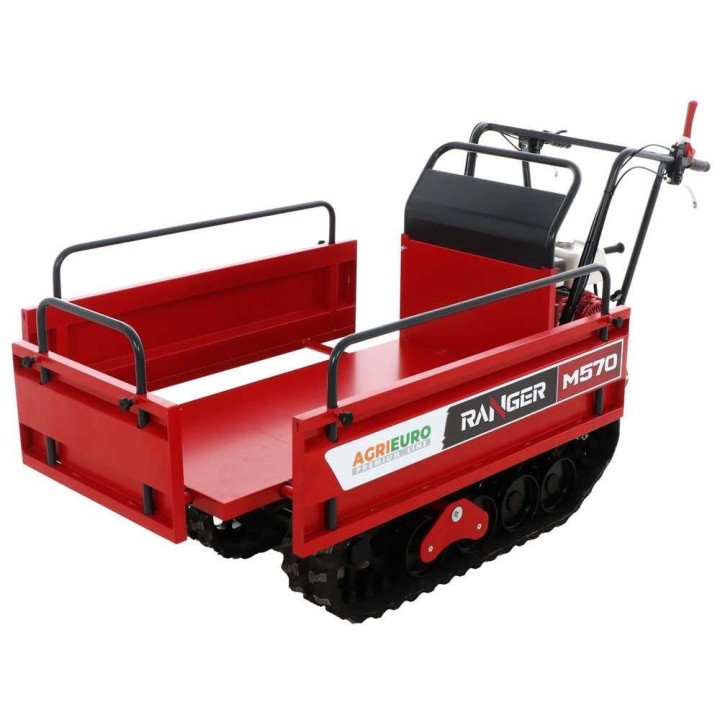

Pidennettävä ja kipattava kuormatila
Teräksinen kuormatila on vahvistettu putkimaisilla poikittaisilla tuilla. Kuormatilan pohja on lähellä maata, mikä helpottaa lastaamista ja purkamista.

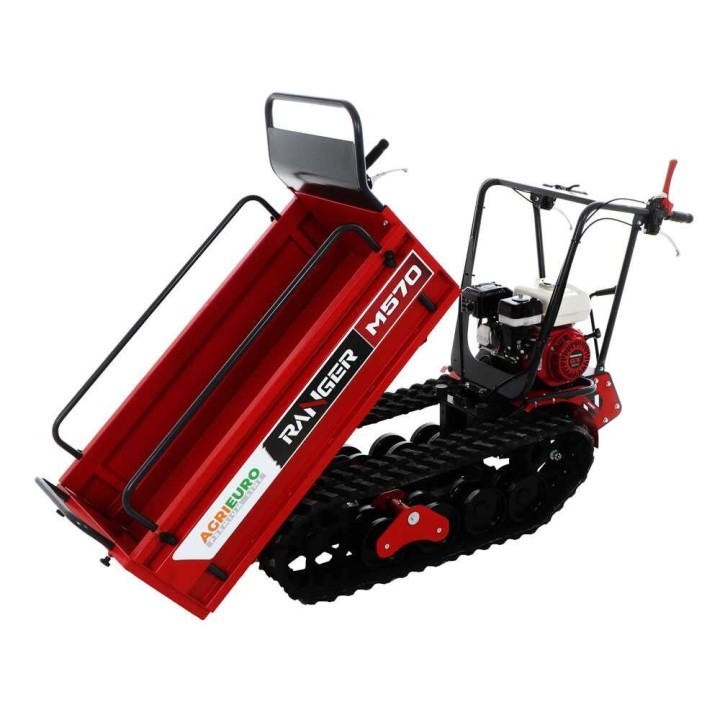

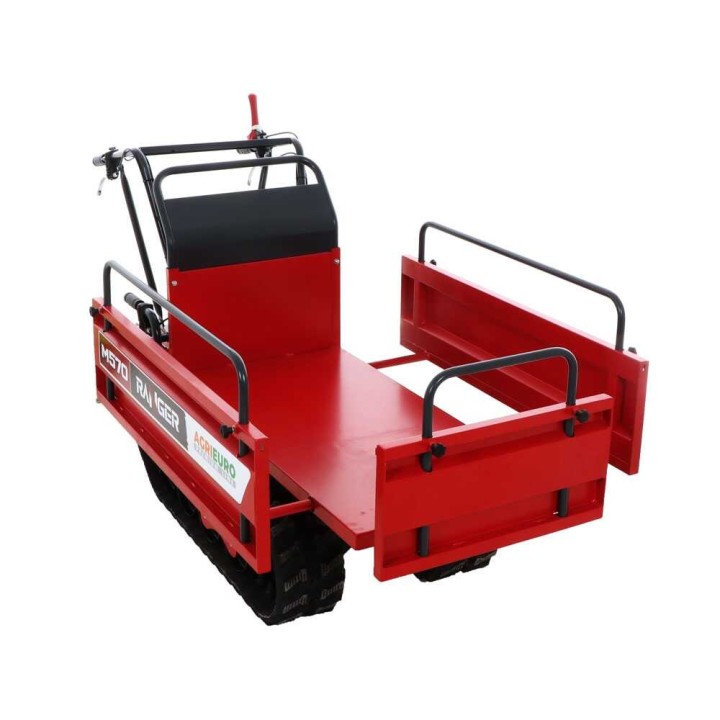

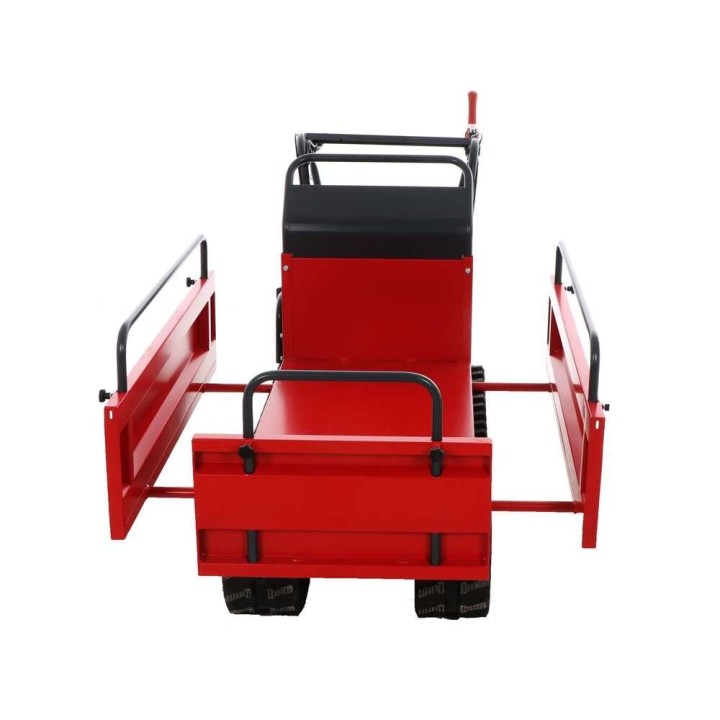

Kippaus tapahtuu käsin sivulla olevalla vapautusvivulla. Kaasujousi ja sijoitettu nivel tukevat raskaan kuorman kippaamista sekä pitävät kuormatilan kallistetussa asennossa. Kuormatilan laitoja voidaan pidentää, ja irrotettavat lisälaidat kasvattavat kuormatilaa esimerkiksi puutavaran kuljetukseen.
- Suljetun kuormatilan mitat: 110 × 54 × 41 cm
- Pidennetyn kuormatilan mitat: 120 × 110 × 41 cm
- Kuormatason korkeus maasta: 420 mm

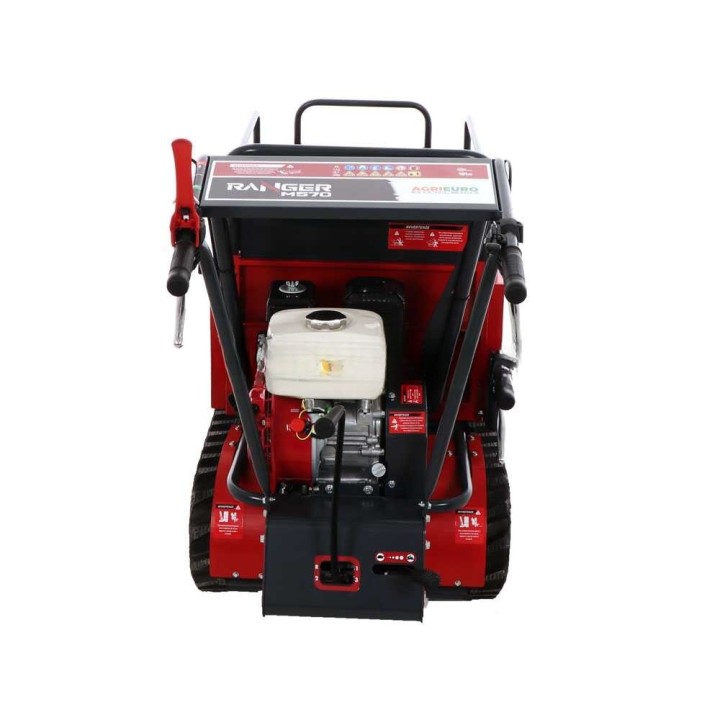

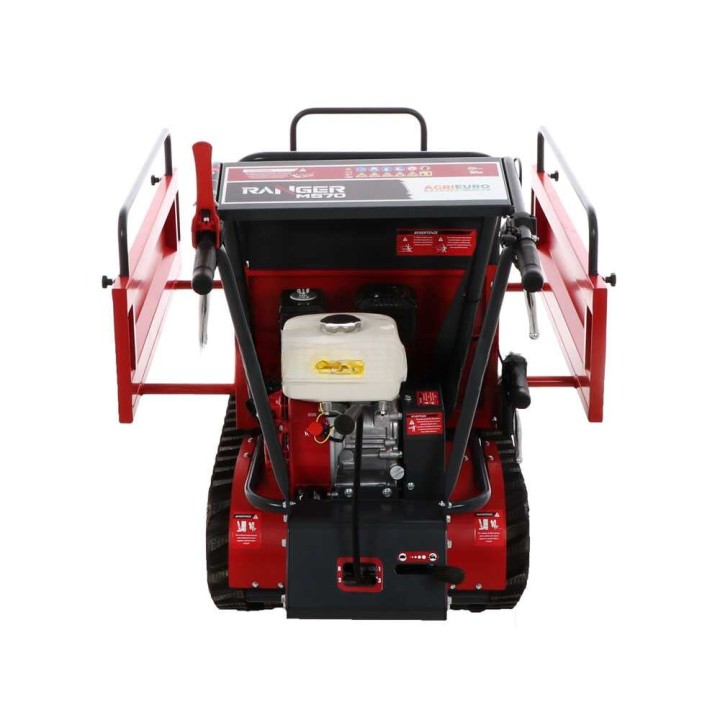

Hallintalaitteet ja yksityiskohdat
Hallintalaitteet ovat ergonomiset ja helposti käytettävät. Ohjaus tapahtuu kahdella alemmalla vivulla, joilla oikean ja vasemman telan liikettä voidaan säädellä erikseen. Osittainen vivun veto mahdollistaa asteittaisen kääntymisen.
- A: Punainen liikkeen aktivointivipu
- B: Oikeanpuoleinen ohjausvipu
- C: Vasemmanpuoleinen ohjausvipu
- D: Turvajarru
- E: Kaasuvipu
- F: Kuormatilan kippausvipu
Toimitukseen sisältyvät varusteet
Tuote toimitetaan alkuperäispakkauksessa. Mukana toimitetaan käyttöohje sekä kaksi pulloa 4-tahtimoottorin öljyä.
- 2 pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Puulava pakkausta varten
Toimitus ja käyttöohje
Moottorikärry toimitetaan alkuperäisessä pakkauksessa puulavalle pakattuna. Käyttöohje kuuluu toimitukseen.
Tekniset tiedot
Yleiset tiedot
| Malli | RANGER M570 |
|---|---|
| Rakenne | Korkearunkoinen telamalli |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus kaltevalla alustalla | 350 kg |
| Enimmäiskaltevuus | 30 % |
| Kuormatilan tyyppi | Pidennettävät laidat |
| Kuormatilan kippaus | Käsikäyttöinen |
| Kuormatilan mitat | 110 × 54 × 41 cm |
| Pidennetyn kuormatilan mitat | 120 × 110 × 41 cm |
| Kuormatilan sisäkorkeus | 41 mm |
| Käynnistys | Narukäynnistys |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Honda |
|---|---|
| Malli | GX200 |
| Moottorityyppi | Yksisylinterinen 4-tahtinen OHV |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Polttoainesäiliö | 3,1 l |
| Puristussuhde | 8,5 : 1 |
| Enimmäiskierrosluku | 3 600 rpm |
| Vääntömomentti | 12,4 Nm / 2 500 rpm |
Voimansiirto
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Voimansiirron tyyppi | Öljykylvyssä toimivat hammaspyörät |
| Eteenpäin kulkevat vaihteet | 6 |
| Peruutusvaihteet | 2 |
| Vaihteiden kokonaismäärä | 6 + 2 |
| Vaihteiden käyttö | Vaihteensiirtovipu |
| Voimansiirron maavara | 144 mm |
Varustelu
| Kaarelaidat | Kyllä |
|---|---|
| Turvamoottorijarru | Kyllä |
| Avustettu ohjaus | Kyllä |
| Kallistuvat telat | Kyllä |
| Telan leveys | 180 mm |
| Telan tukipituus | 110 mm |
| Kelluvat rullat | Kyllä |
| Rullien kokonaismäärä | 4 |
| Pehmustettu kumipäällysteinen kahva | Kyllä |
Toimitussisältö
| Moottoriöljypullot | 2 kpl |
|---|---|
| Käyttöohje | Kyllä |
| Pakkaus | Puulavalla |
| Kokoonpano | Valmiiksi koottu |
Mitat ja paino
| Tuotteen mitat (P × L × K) | 192 × 68 × 120 cm |
|---|---|
| Nettopaino | 195 kg |
| Pakkausmitat (P × L × K) | 199 × 80 × 131 cm |
| Bruttopaino | 215 kg |
| Toimitus hydraulisella nostolavalla | Kyllä |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman RANGER M570 voi kuljettaa?
Kantavuus on tasaisella alustalla enintään 500 kg ja kaltevalla alustalla 350 kg. Enimmäiskaltevuus on 30 %.
Mitkä ovat kuormatilan mitat?
Suljetun kuormatilan mitat ovat 110 × 54 × 41 cm. Pidennetyn kuormatilan mitat ovat 120 × 110 × 41 cm, ja kuormatilan laidat voidaan pidentää irrotettavilla lisälaidoilla.
Millainen moottori moottorikärryssä on?
Moottorikärryssä on yksisylinterinen Honda GX200 -bensiinimoottori. Moottori on 4-tahtinen OHV-moottori, jonka iskutilavuus on 196 cm³ ja nimellisteho 6,5 HP. Polttoainesäiliön tilavuus on 3,1 l.
Miten moottorikärryä ohjataan ja kuinka monta vaihdetta siinä on?
Ohjaus tapahtuu oikean ja vasemman telan liikettä erikseen säätelevillä ohjausvivuilla. Mekaanisessa vaihteistossa on 6 eteenpäin kulkevaa vaihdetta ja 2 peruutusvaihdetta.
Voiko kuormatilan kipata?
Kuormatilan kippaus on käsikäyttöinen ja tapahtuu sivulla olevalla vapautusvivulla. Kaasujousi ja sijoitettu nivel tukevat kuormatilan kippaamista sekä pitävät kuormatilan kallistetussa asennossa.
Miten tuote toimitetaan ja mitä toimitukseen sisältyy?
Tuote toimitetaan valmiiksi koottuna alkuperäisessä pakkauksessa puulavalle pakattuna. Toimitukseen sisältyvät käyttöohje sekä 2 pulloa 4-tahtimoottorin öljyä.
