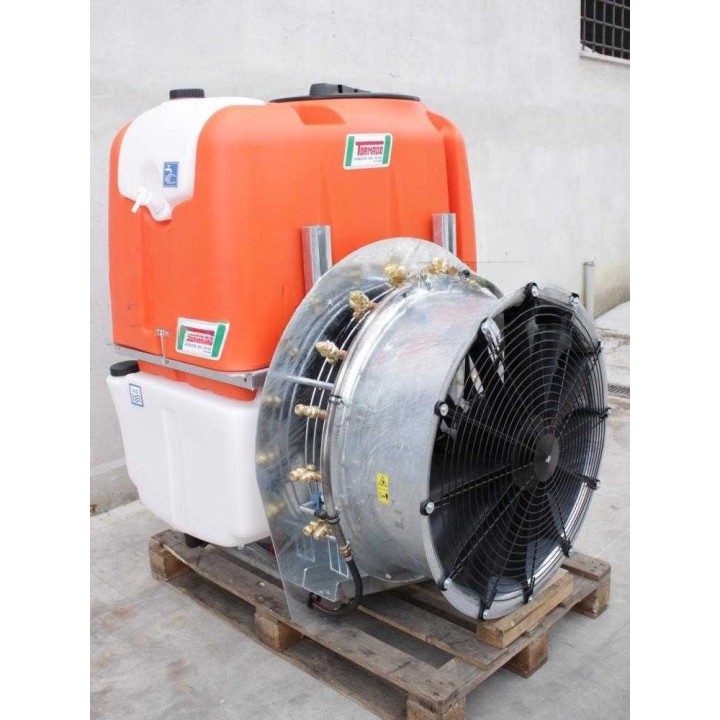

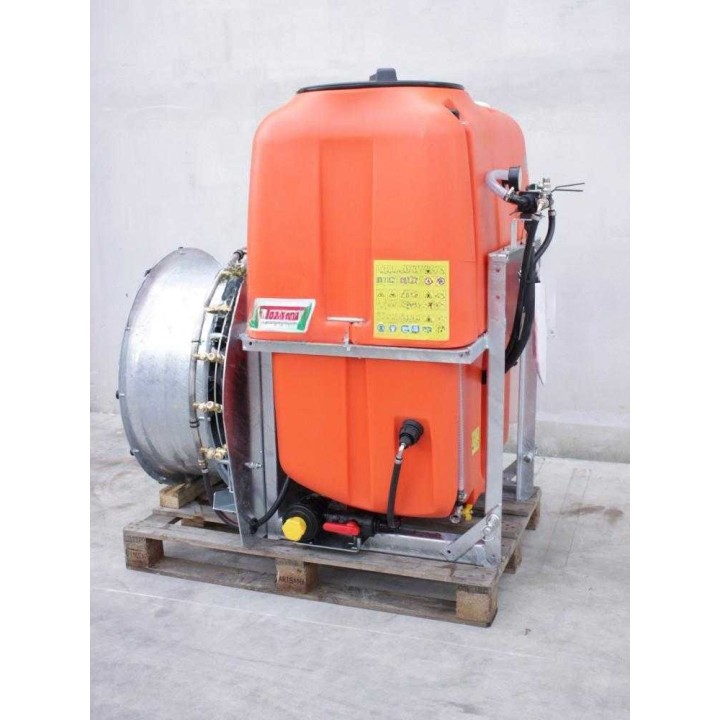

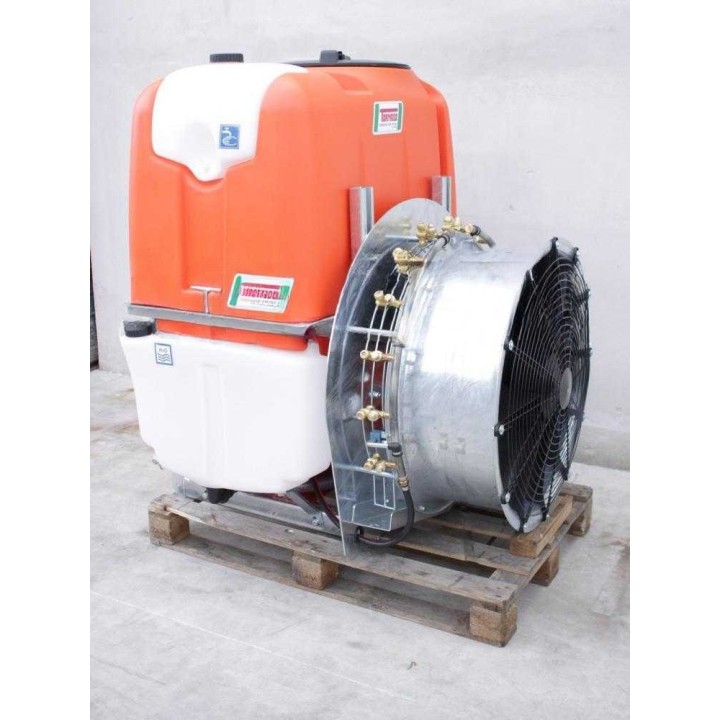

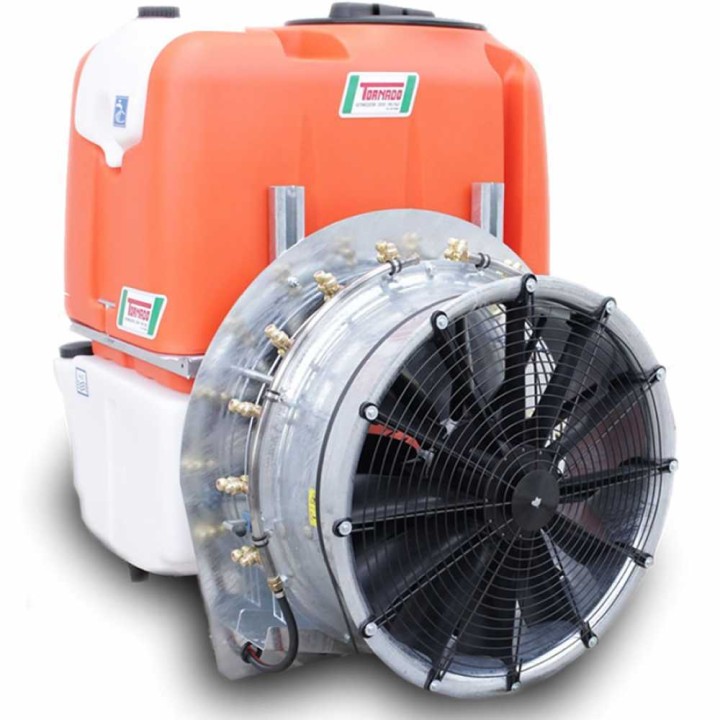

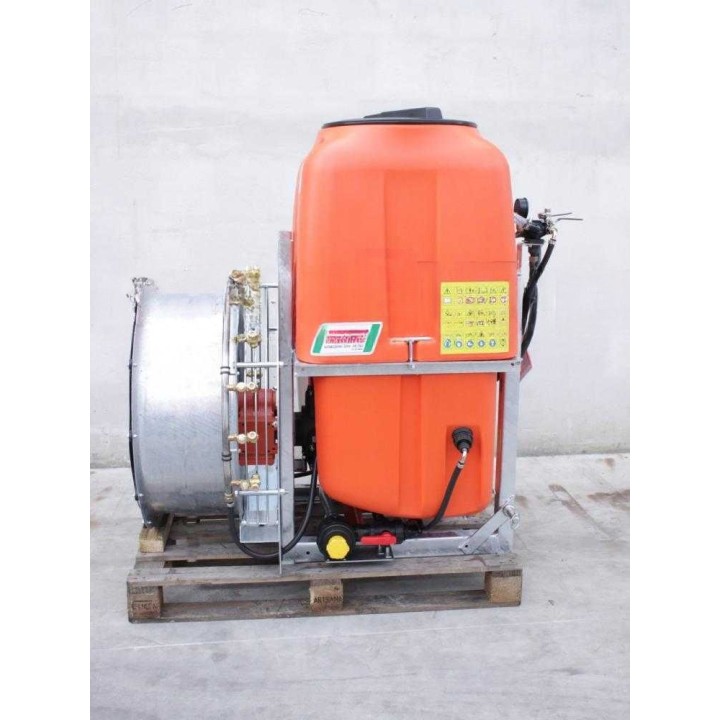

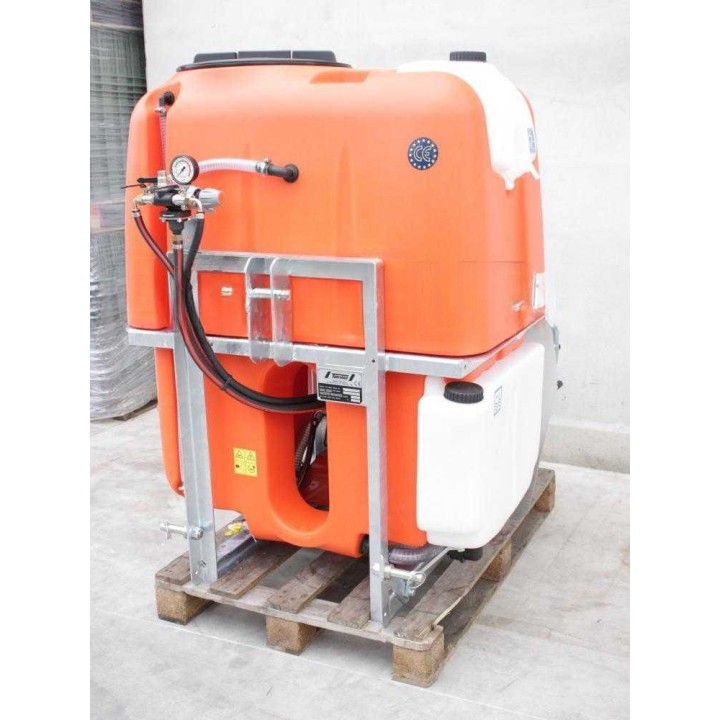

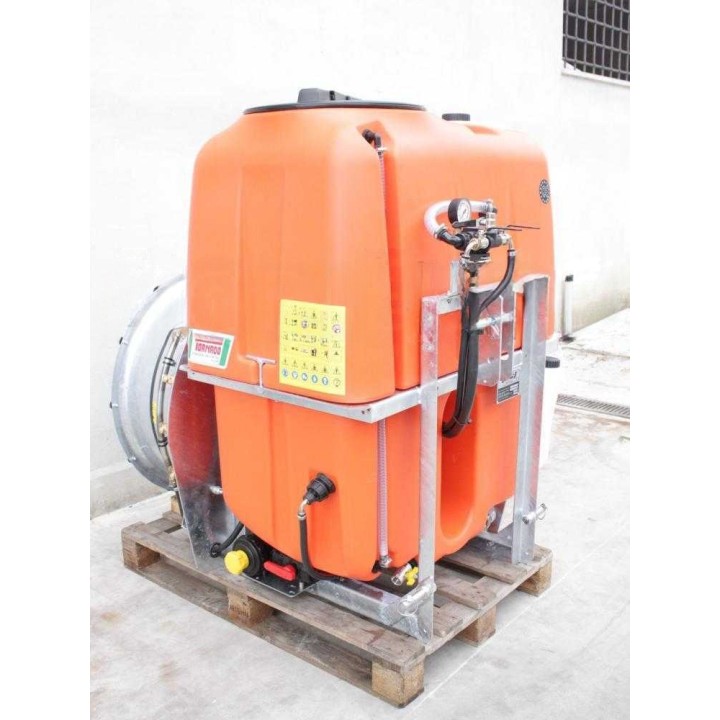

TORNADO RE400/71/700 sumutinhapallo traktorille, 400 l, 700 mm, 12 suutinta kuvat
TORNADO RE400/71/700 sumutinhapallo traktorille, 400 l, 700 mm, 12 suutinta
Traktorikäyttöinen 400 litran sumutinhapallo, jossa on 700 mm:n kaksoispuhallin, 12 säädettävää suutinta ja Comet APS71 -pumppu.
TORNADO RE400/71/700 -sumutinhapallo traktorikäyttöön
TORNADO RE400/71/700 on traktorin kolmipistekiinnitykseen tarkoitettu sumutinhapallo suurten viljelyalueiden ruiskutuskäsittelyihin. Laitteessa on 400 litran säiliö, 700 mm:n kaksoispuhallin, 12 kaksisuutinrunkoa ja Comet APS71 -pumppu.
Runko, puhaltimen ulkoinen ilmanohjain ja takalevy on valmistettu kuumasinkitystä teräksestä. Traktorin suositeltu vähimmäisteho on 34 HP. Tarkista ennen käyttöä traktorin nostolaitteen kantavuus myös täyteen täytetyn laitteen painon huomioiden.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
Laite on tarkoitettu suurten viljelykasvustojen ruiskutuskäsittelyihin. 700 mm:n puhallin tuottaa suuren ilmamäärän, mikä tukee käsittelyä korkeammalla tai kauempana sijaitsevissa kohteissa sekä nesteen hienojakoista sumutusta.
Kuumasinkittyä terästä käytetään puhaltimen ulkoisessa ilmanohjaimessa, takalevyssä ja rungossa. Rakenne kestää ilmoitetusti sääolosuhteita ja vähentää metalliosien hapettumista. Puhaltimen halkaisija mahdollistaa saman suorituskyvyn saavuttamisen pienempää puhallinta matalammilla traktorin moottorin kierrosluvuilla.
Huomio: tarkista traktorin nostolaitteen kantavuus ottaen huomioon laitteen paino täyteen kuormattuna.

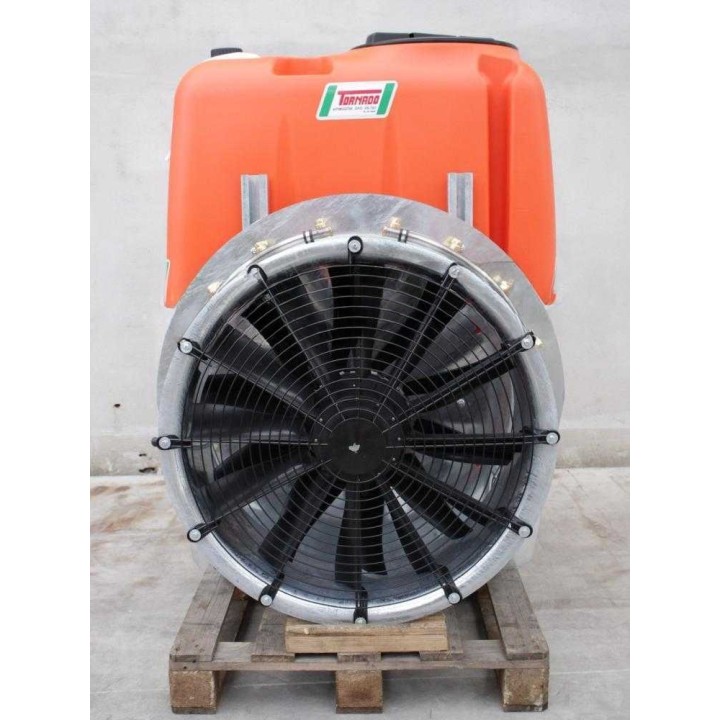

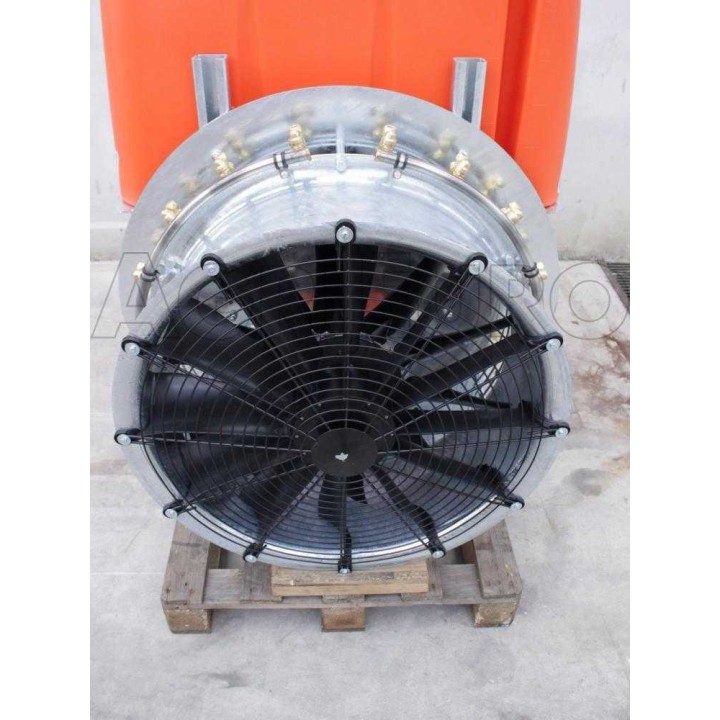

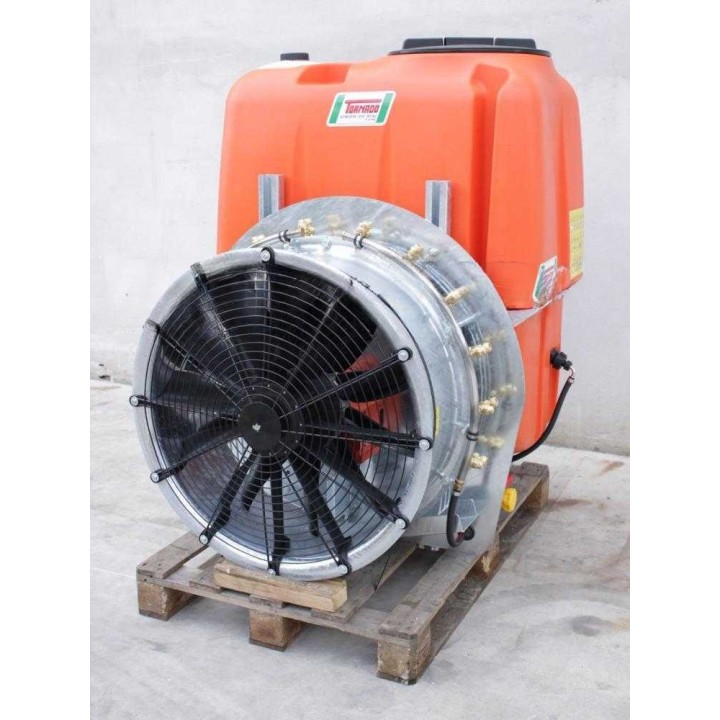

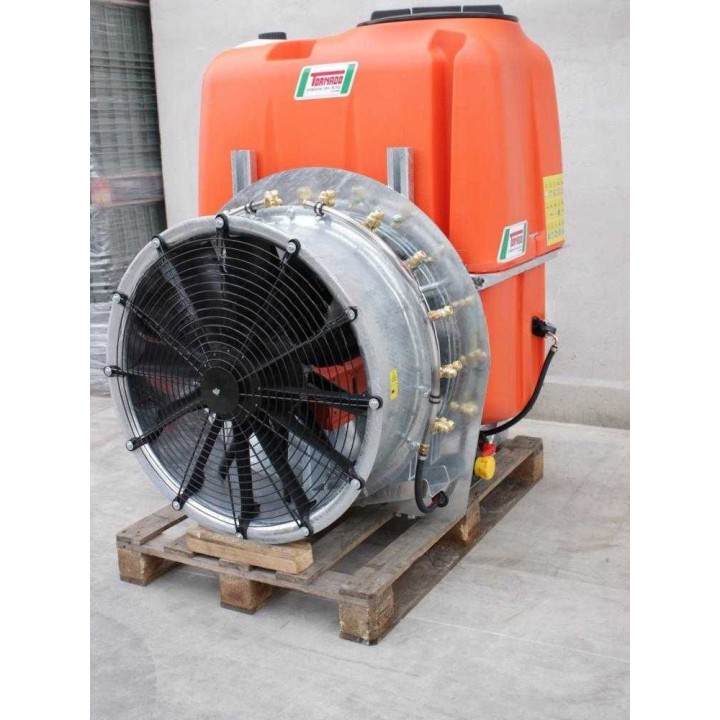

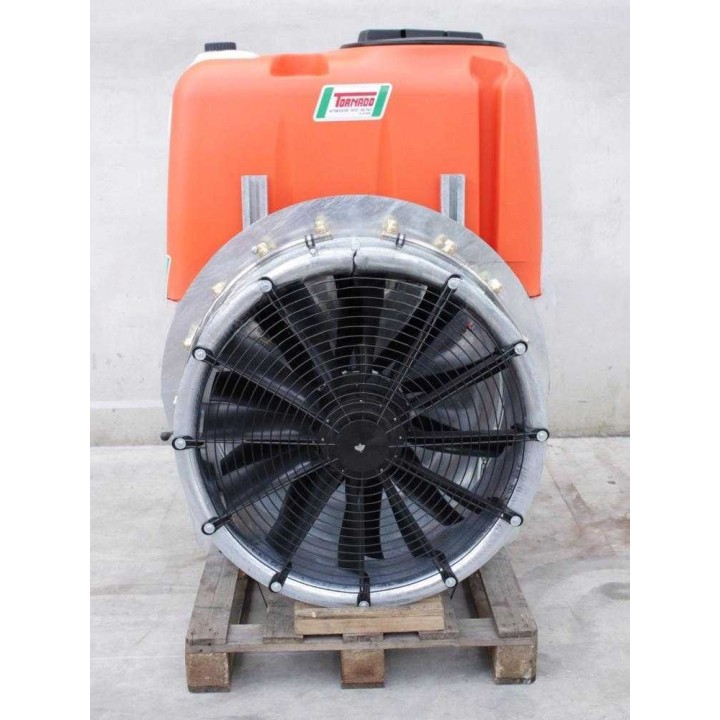

700 mm:n kaksoispuhallin
Puhaltimessa on kaksi potkuria: pyörivä pääpotkuri ja kiinteä vastapuhallin, joka tasaa ilman virtausta. Rakenteen tarkoituksena on jakaa ilmavirta tasaisesti vasemmalle ja oikealle puolelle.
Molemmissa potkureissa on 10 lapaa. Pyörivän potkurin lapojen kallistusta voidaan säätää. Ilmanohjaimet suuntaavat ilmavirtaa kasveja kohti vähentäen ilman ohjautumista maahan.
12 kaksisuutinta messinkisuuttimilla
Ruostumattomasta teräksestä valmistetut suutinvarret on jaettu kahteen kuuden suuttimen ryhmään: kuusi vasemmalle ja kuusi oikealle. Messinkisissä tippumisenestolla varustetuissa suuttimissa on kolme käsin valittavaa asentoa.
- Suuri aukko: suurempi nesteen annostelu.
- Keskiasento: suutin suljettu.
- Pieni aukko: pienempi nesteen annostelu.
Hammaspyörävälitys
Puhallinta käyttää suurikokoinen hammaspyörävälitys, jossa on yksi nopeus ja vapaa-asento. Valurautainen kotelo ja öljykylvyssä toimivat teräksiset sisähammaspyörät muodostavat voimansiirron rakenteen.
Comet APS71 -pumppu
Comet APS71 on kolmikalvopumppu, jonka ilmoitettu tuotto on 71,0 l/min ja säädettävä enimmäispaine 50 bar. Imu- ja paineventtiilit ovat nopeasti tarkastettavissa, ja venttiilien istukat sekä lautaset ovat ruostumatonta terästä.
Pumpussa on sisäinen hydraulinen sekoitin. Sekoitin aktivoidaan pumpussa olevasta hanasta.

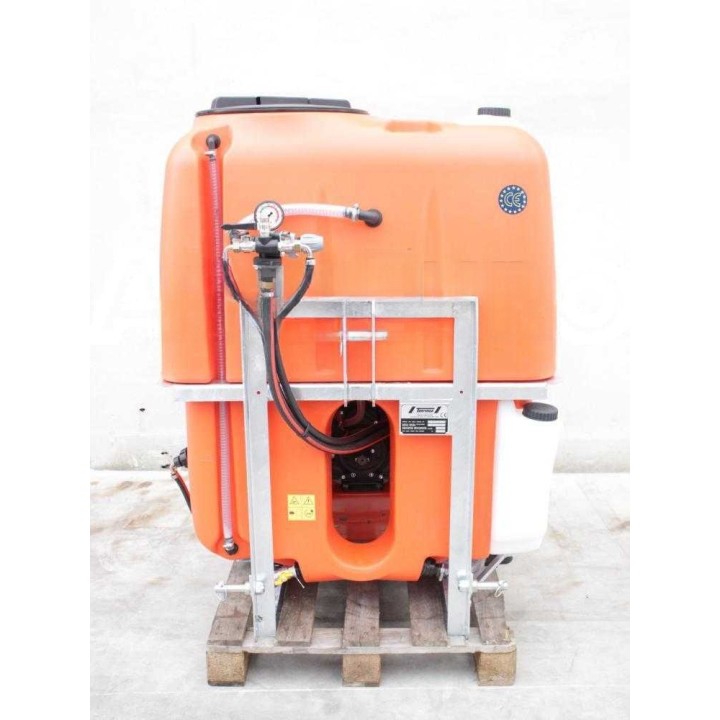

Kolmitiepaineensäädin
Cometin kolmitiepaineensäädin ohjaa erikseen puhaltimen oikeaa ja vasenta suutinaluetta. Näin vain toinen puoli voidaan ottaa käyttöön esimerkiksi lohkon reunaa käsiteltäessä.
Yläpuolella on vapaa lisälähtö, jota voidaan käyttää käsikäyttöiseen vivulliseen ruiskutuslanssiin tai muihin käyttötarkoituksiin. Säätöryhmä toimitetaan erillisessä pakkauksessa, ja mukana toimitetut letkut liitetään paikalleen.
Kuumasinkitty teräsrunko
Raskas profiloitu teräsrunko on kuumasinkitty. Kolmipistekiinnitys sisältää nostolaitteen tapit.

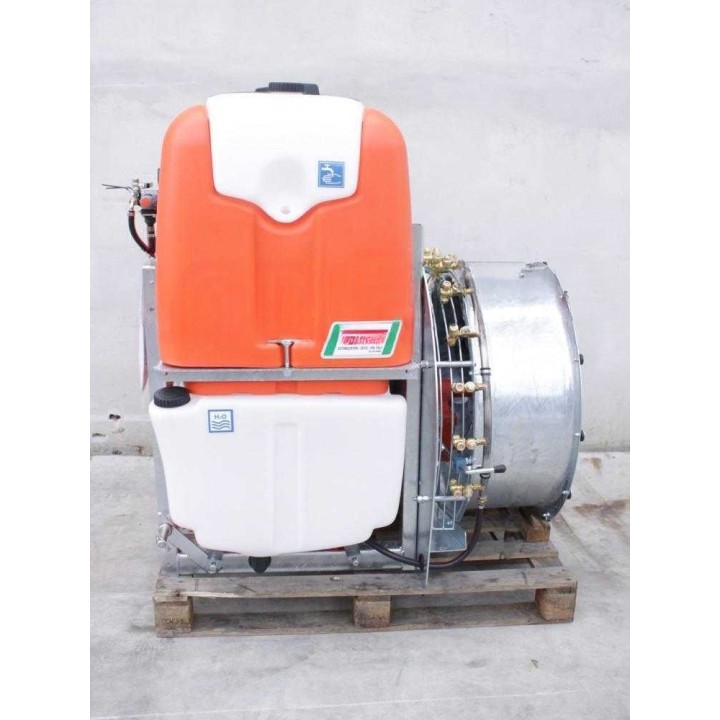

Säiliö ja huuhtelutoiminnot
Polyeteenisäiliön tilavuus on 400 litraa, ja se tyhjenee kokonaan. Ulkopuolinen asteikolla varustettu nestetason näyttö helpottaa määrän tarkistamista.
Laitteessa on erillinen käsienpesusäiliö ja nestekierron huuhtelusäiliö. Huuhtelusäiliötä käytetään säiliön, letkujen ja muiden ruiskutusjärjestelmän osien sisäiseen huuhteluun käsittelyn jälkeen. Hydraulinen sekoitin pitää liuosta jatkuvasti liikkeessä, ja se aktivoidaan Comet-pumpussa olevasta hanasta. Ulkoinen imusuodatin on varustettu itsetäyttöliitännällä.
Erikseen hankittavat lisävarusteet
Saatavana on erikseen hankittavia lisävarusteita, kuten kaksisuuttiminen tippumisenestolla varustettu tykistömallinen suutinpari, Comet GCP -sarjan etäohjaussarja, jauheiden esisekoitinsarja, sähköinen etäohjaus, imuletku ja Cardan 3 × 900.
Lisävarusteet eivät sisälly vakiotoimitukseen.
Toimitukseen sisältyvät varusteet
- Suuri metallisuodatin
- Kumiletku
- Varusteet
- 5 metrin korkeapaineletku pistoolille
- Itsetäyttöliitäntä
- Käyttöohje
Paineensäätimen ohjausryhmä toimitetaan erillisessä pakkauksessa. Letkut ovat mukana ja ne liitetään paikalleen.
Tekniset tiedot
Yleiset tiedot
| Malli | RE400/71/700 |
|---|---|
| Tyyppi | Ruiskutukseen |
| Käyttö | Traktorikäyttöinen |
| Runkotyyppi | Kuumasinkittyä terästä |
| Puhaltimen halkaisija | 700 mm |
| Kitka puhaltimessa | Ei |
| Takaympärinen imu | Kyllä |
| Vastapuhallin | Kyllä |
| Enimmäiskorkeus | 6 m |
| Enimmäisetäisyys | 7 m |
| Säiliön tilavuus | 400 l |
| Kiinteä kolmipistekiinnitys | Kyllä |
| Nopeudet | 1 + 2 + N |
| Traktorin teho | Vähintään 34 HP |
| Valmistusmaa | Italia |
Pumpun tekniset tiedot
| Pumpun merkki | Comet |
|---|---|
| Pumpun malli | APS71 |
| Pumpun tyyppi | Kolmikalvopumppu |
| Tuotto | 71,0 l/min |
| Käyttöpaine | 50 bar |
| Kansien määrä | 2 |
| Valmistusmaa | Italia |
Voimansiirto
| Voimansiirron rakenne | Valurautainen kotelo |
|---|---|
| Vaihteisto | Öljykylvyssä toimivat hammaspyörät |
| Eteenpäinnopeudet | 1 |
| Käyttö | Vipu puhaltimen puolella |
Varustelu
| Kaksoispuhallin | Kyllä |
|---|---|
| Lapojen määrä puhallinta kohti | 10 |
| Suuttimien määrä | 12 kpl |
| Suuttimien tyyppi | Kaksisuuttimet tippumisenestolla |
| Paineensäädin | Vakiomallinen, 3-tie |
| Traktorin ohjaamon etäpaineensäädin | Valinnainen lisävaruste |
| Sisäinen hydraulinen sekoitin | Kyllä |
| Nestekierron huuhtelusäiliö | Kyllä |
| Käsienpesusäiliö | Kyllä |
| Irrotettava patruunasuodatin | Kyllä |
Toimitukseen sisältyvät varusteet
| Korkeapaineletku pistoolille | 5 m |
|---|---|
| Itsetäyttöliitäntä | Kyllä |
| Käyttöohje | Kyllä |
| Suuri metallisuodatin | Kyllä |
| Kumiletku | Kyllä |
Mitat ja paino
| Tuotteen mitat, P × L × K | 115 × 100 × 130 cm |
|---|---|
| Nettopaino | 180 kg |
| Pakkauspaino | 180 kg |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Millainen traktori tarvitaan laitteen käyttöön?
Traktorin suositeltu vähimmäisteho on 34 HP. Laite kiinnitetään traktorin kiinteään kolmipistekiinnitykseen, joka sisältää nostolaitteen tapit. Tarkista traktorin nostolaitteen kantavuus myös täyteen täytetyn laitteen painon huomioiden.
Mitkä ovat sumutinhapallon mitat ja paino?
Tuotteen mitat ovat 115 × 100 × 130 cm ja nettopaino 180 kg. Pakkauspaino on 180 kg.
Kuinka suuren alueen tai korkeuden käsittelyyn puhallin on tarkoitettu?
700 mm:n kaksoispuhaltimen enimmäiskorkeus on 6 m ja enimmäisetäisyys 7 m. Puhallin sisältää pyörivän pääpotkurin ja kiinteän vastapuhaltimen, joissa molemmissa on 10 lapaa.
Millaiset säiliö ja pumppu laitteessa ovat?
Polyeteenisäiliön tilavuus on 400 l. Comet APS71 on kolmikalvopumppu, jonka tuotto on 71,0 l/min ja käyttöpaine 50 bar.
Mitä suuttimia ja säätömahdollisuuksia laitteessa on?
Laitteessa on 12 kaksisuutinta tippumisenestolla. Suuttimissa on kolme käsin valittavaa asentoa: suuri aukko suuremmalle nesteen annostelulle, keskiasento suljettuna ja pieni aukko pienemmälle nesteen annostelulle. Kolmitiepaineensäädin ohjaa oikeaa ja vasenta suutinaluetta erikseen.
