Gray 400/70 sumuruisku traktoriin, 400 l, 700 mm, AR-713-pumppu kuvat

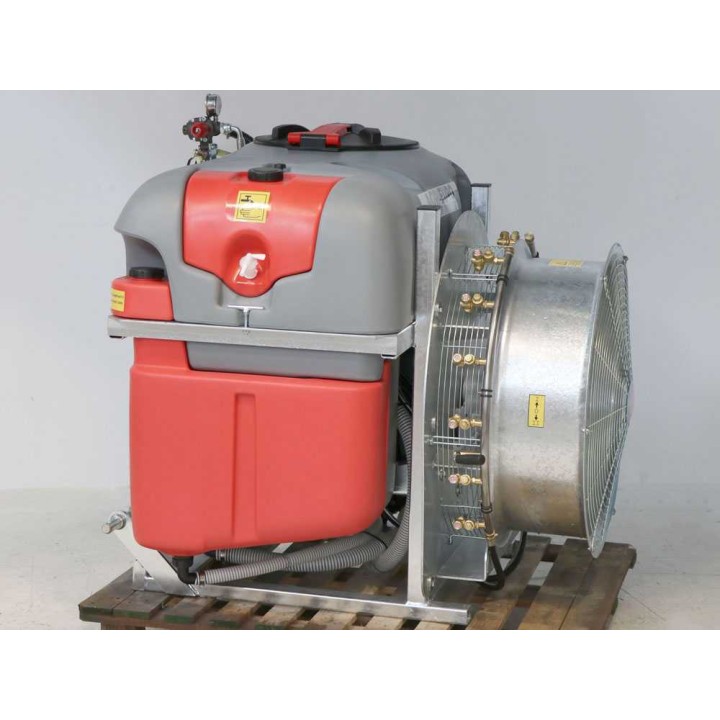

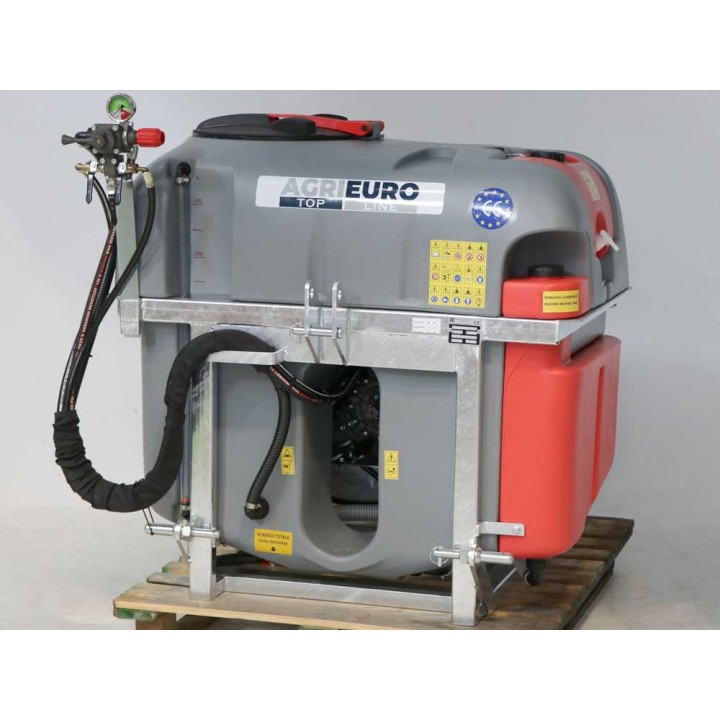

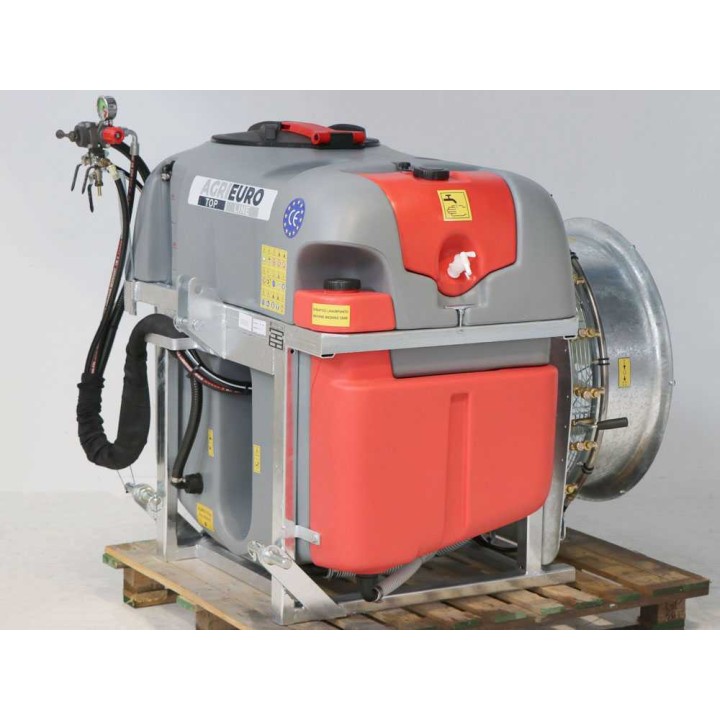

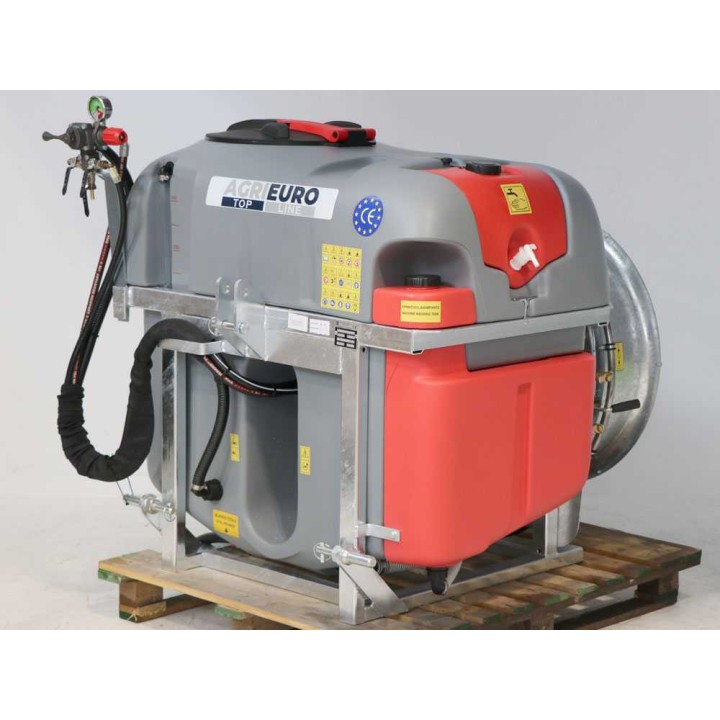

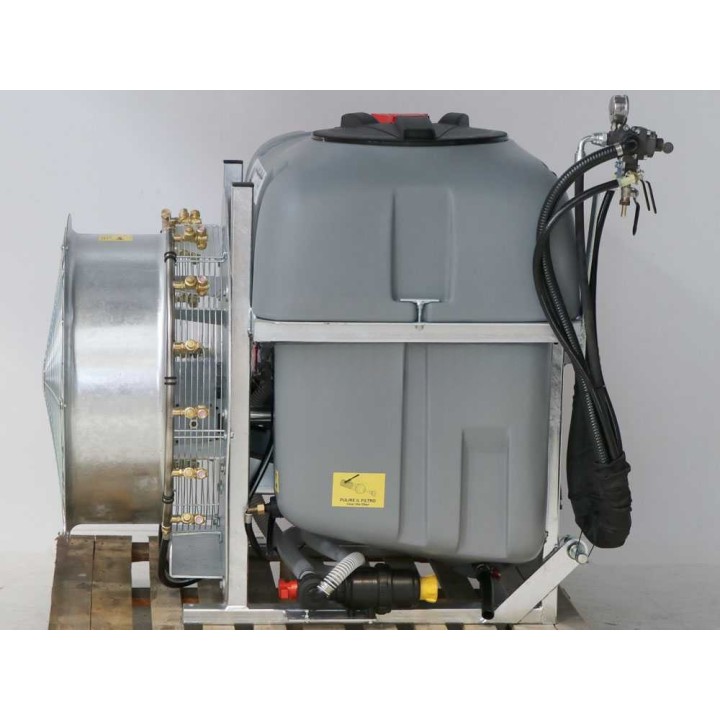

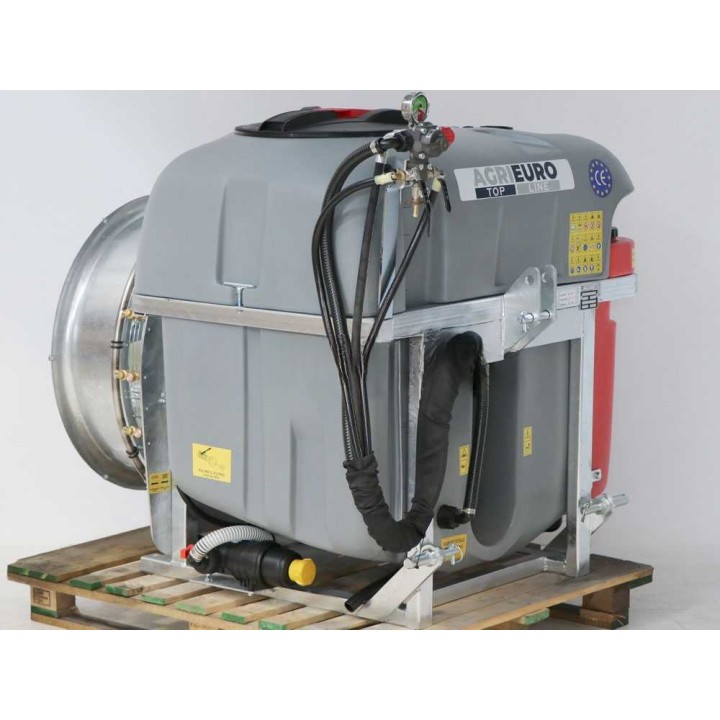

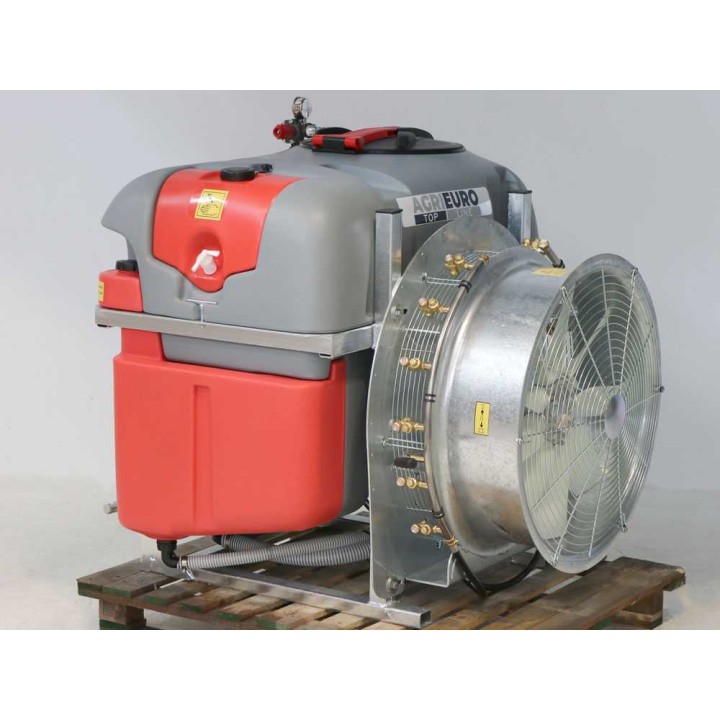

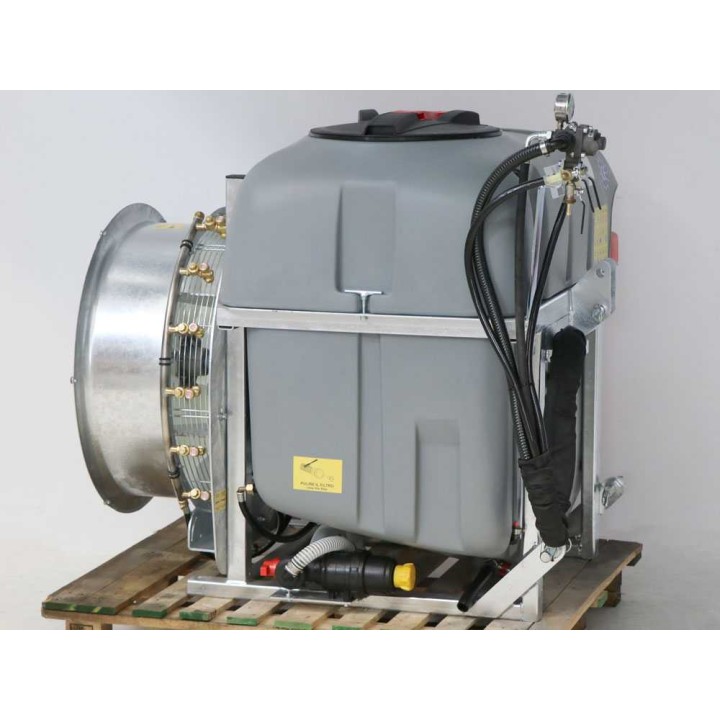

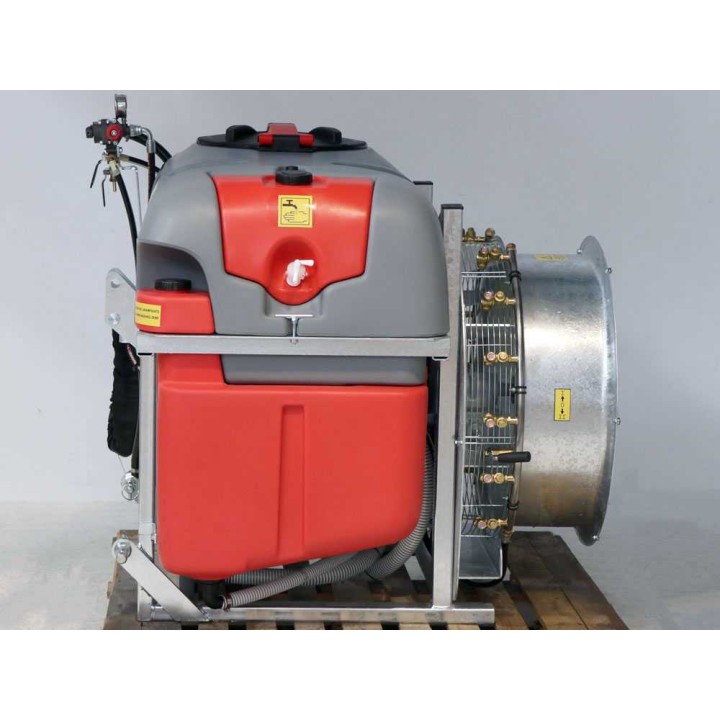

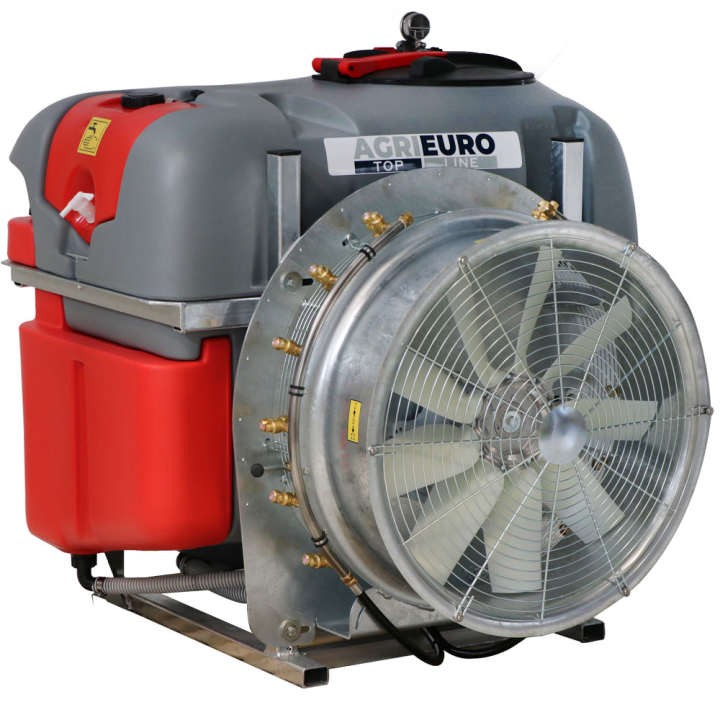

Gray 400/70 sumuruisku traktoriin, 400 l, 700 mm, AR-713-pumppu
Traktoriin kiinnitettävä 400 litran sumuruisku, jossa on 700 mm:n puhallin, 12 suutinta ja Annovi Reverberi AR-713 -pumppu.
Gray 400/70 -sumuruisku maatalouskäyttöön
Gray 400/70 on traktoriin kolmipistekiinnityksellä liitettävä sumuruisku kasvinsuojelu- ja muiden käsittelyaineiden levitykseen. Sen 400 litran säiliö, 700 mm:n aksiaalipuhallin ja 12 suutinta muodostavat kokonaisuuden hedelmätarhojen, viinitarhojen, sitrusviljelmien, oliivitarhojen ja muiden viljelykasvien käsittelyyn.
Runko on kuumasinkittyä terästä. Enimmäispaine on 40 bar, pumpun tuotto 76 l/min ja käyttö edellyttää vähintään 34 HP:n traktoria. Traktorin nostolaitteen kantavuus on tarkistettava suhteessa täyteen täytetyn koneen kokonaispainoon.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
Sumuruisku levittää säiliössä veteen sekoitetun käsittelyaineen kasvustoon hienona sumuna. 700 mm:n puhallin tuottaa kiertävän ilmavirran, joka kuljettaa suuttimien muodostamat pisarat kasvien pinnalle.
400 litran säiliö ja kolmipistekiinnitys soveltuvat traktoriin liitettävään kasvinsuojeluun. Käyttökohteita ovat muun muassa sitrus- ja hedelmätarhat, viinitarhat, oliiviviljelmät, kasvihuoneet, korkeakasvuiset kasvit, marjakasvit ja banaaniviljelmät. Käsittelyaineita on käytettävä vastuullisesti ja paikallisten määräysten mukaisesti.
Runko on valmistettu kuumasinkitystä Swedish steel -teräksestä. Täyteen kuormatun koneen paino on huomioitava traktorin nostolaitteen kantavuutta arvioitaessa.

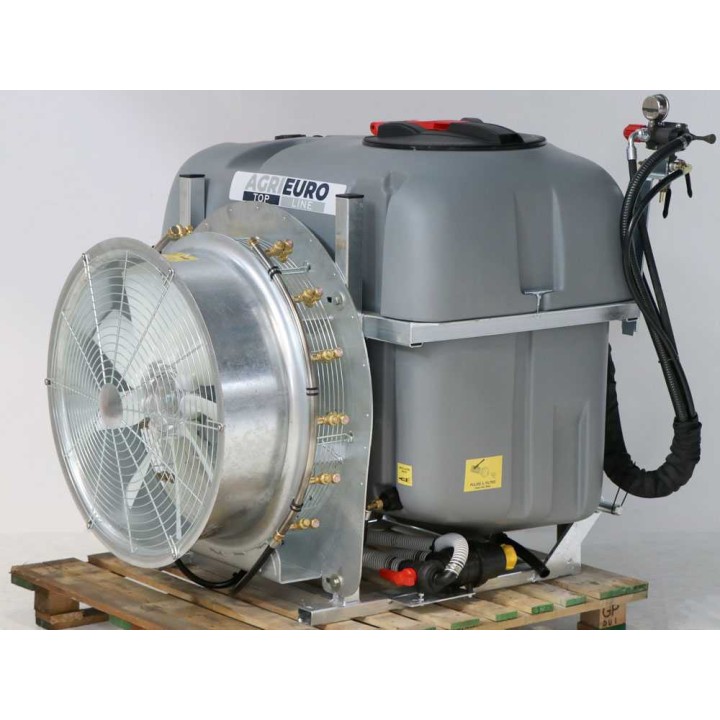

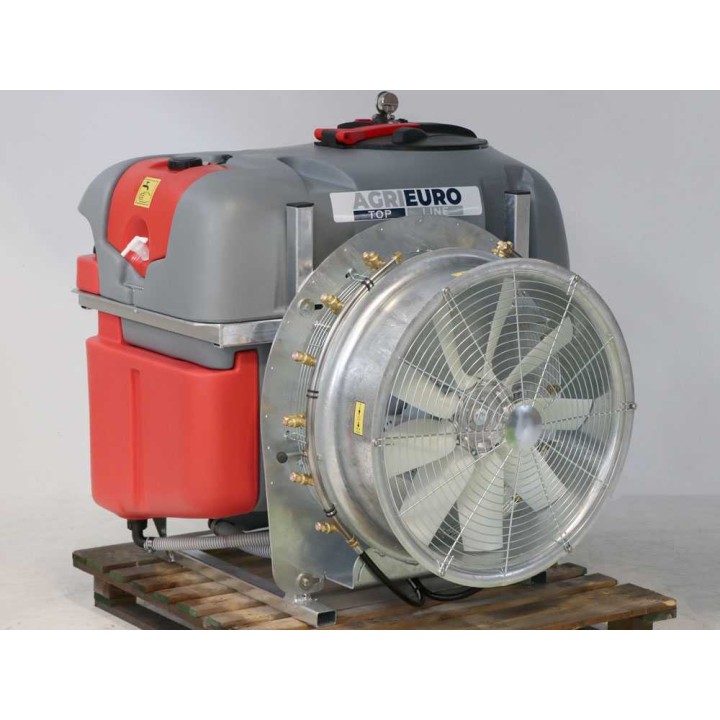

700 mm:n puhallin
Aksiaalipuhaltimen halkaisija on 700 mm ja siinä on yhdeksän lapaa. Takaa imevä rakenne tuottaa ilmavirran, joka edistää sumutettujen pisaroiden kulkeutumista kasvustoon.
Puhallinryhmä on kuumasinkittyä terästä ja sen voimansiirrossa on öljykylvyssä toimiva hammaspyörävälitys. Lav at on valmistettu nylonista.
- Sitrus- ja hedelmätarhat
- Viinitarhat ja oliiviviljelmät
- Kasvihuoneet
- Korkeakasvuiset kasvit
- Marja- ja banaaniviljelmät
Voimansiirto
Voimansiirto käyttää öljykylvyssä toimivaa hammaspyörämekaniikkaa. Puhaltimen nopeudeksi voidaan valita ensimmäinen tai toinen nopeus, ja vapaa-asento on merkitty N-asennolla.
Vaihteen käyttö tapahtuu puhaltimen puoleisella vivulla. Käytettävissä on kaksi eteenpäin suuntautuvaa nopeutta.
12 kaksoissuutinta
Ruiskutuspuomit on jaettu kahteen sektoriin: vasemmalla on kuusi suutinta ja oikealla kuusi suutinta. Kaksoissuuttimet ovat messinkiä ja niissä on tippumista estävä rakenne sekä nopea sulkeutuminen.
Keraamiset suuttimet ovat kooltaan 1,0 / 1,2. Kolme asentoa mahdollistavat suuremman reiän, suljetun keskiasennon tai pienemmän reiän käytön.
- Suurempi reikä: suurempi nesteen annostelu
- Keskiasento: suutin suljettu
- Pienempi reikä: pienempi nesteen annostelu
Annovi Reverberi AR-713 -pumppu
AR-713 on kolmikalvoinen, puolisemihydraulinen alumiinipumppu kasvinsuojelukäsittelyihin. Nesteen kanssa kosketuksissa olevissa osissa käytetään anodisoitua alumiinia sekä AISI 303/304 -terästä. BlueFlex-kalvot on tarkoitettu kemiallisille käsittelyaineille, ja tiivisteet ovat NBR-kumia.
Pumpussa on öljykylpyinen koneisto, läpinäkyvä muovisäiliö öljymäärän tarkkailuun, ylipaineventtiili palautuksella, nivelakselin suoja ja kalvon kosketusvaurioita ehkäisevä rakenne.
- Kalvoja: 3
- Tuotto: 76 l/min
- Paine: 40,0 bar
- Teho: 7,3 CV
- Kierrosluku: 550 r/min
- Paino: 20,5 kg
Ohjaus ja paineensäätö
Kolmitiepaineensäädin sisältää paineensäätönupin, painemittarin ja vivun paineen avaamiseen tai sulkemiseen. Sivuttaiset hanat syöttävät puhaltimen oikeaa ja vasenta sektoria erikseen.
Sektorit voidaan kytkeä toisistaan riippumatta, jolloin ruiskutus voidaan suunnata vain oikealle tai vasemmalle puolelle. Etäohjausyksikkö voidaan sijoittaa traktoriin pitkien ohjausvaijerien avulla.

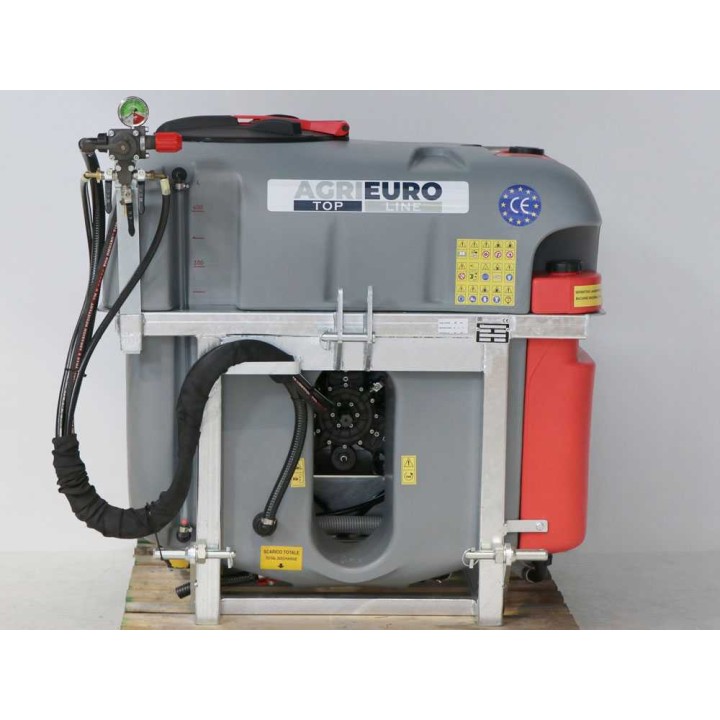

Kuumasinkitty teräsrunko
Vahvistettu runko on valmistettu kuumasinkitystä Swedish steel -teräksestä ja siinä on traktoriin sopiva kolmipistekiinnitys. Nostolaitteen kiinnityspisteissä on tapit ja kolme asentoa.
Kiinnitys sopii ensimmäisen ja toisen luokan kolmipistejärjestelmiin.
Säiliö ja muut varusteet
Polyeteenistä valmistettu 400 litran säiliö tyhjenee kokonaan. Säiliössä on hydraulinen monimääräinen sekoitin, joka pitää liuoksen liikkeessä ja suuntaa korkeapaineisen suihkun säiliön keskelle.
Varustukseen kuuluu erillinen huuhtelusäiliö omalla venttiilillä, käsienpesusäiliö, sisääntuloveden suodatin ja tyhjennysvipu. Koneessa on myös automaattinen täyttöjärjestelmä. Automaattista täyttöä varten tarvittava letku hankitaan erikseen.
Kone täyttää CE-vaatimukset.
Toimitukseen sisältyy
Kone toimitetaan kuormalavalla huolellisesti pakattuna.
- Koneen käyttöohje
- Annovi Reverberi -pumpun käyttöohje
Tekniset tiedot
Yleiset tiedot
| Malli | GRAY 400/70 |
|---|---|
| Tyyppi | Sumuruisku |
| Käyttö | Traktoriin kiinnitettävä |
| Runko | Kuumasinkitty teräs |
| Puhaltimen halkaisija | 700 mm |
| Imu | Takaa |
| Suurin ruiskutuskorkeus | 7 m |
| Suurin ruiskutusetäisyys | 8 m |
| Säiliön tilavuus | 400 l |
| Kiinteä kolmipistekiinnitys | Kyllä |
| Puhaltimen nopeudet | 1+2+N |
| Etäohjaus | Kyllä |
| Traktorin vähimmäisteho | 34 HP |
| Valmistusmaa | Italia |
Pumpun tiedot
| Merkki | Annovi&Reverberi |
|---|---|
| Malli | AR-713 |
| Pumpputyyppi | Kolmikalvopumppu |
| Tuotto | 76 l/min |
| Käyttöpaine | 40 bar |
| Kalvojen määrä | 3 |
| Teho | 7,3 CV |
| Kierrosluku | 550 r/min |
| Pumpun paino | 20,5 kg |
Voimansiirto
| Vaihteisto | Öljykylpyinen hammaspyörävälitys |
|---|---|
| Eteenpäinnopeudet | 2 |
| Käyttö | Vipukäyttö puhaltimen puolelta |
Varustelu
| Lapojen määrä puhallinta kohden | 9 |
|---|---|
| Suuttimien määrä | 12 |
| Suuttimien tyyppi | Kaksoissuuttimet, tippumisen esto |
| Paineensäädin | Kolmitie, vakiomalli |
| Hydraulinen sisäinen sekoitin | Kyllä |
| Nestekierron huuhtelusäiliö | Kyllä |
| Käsienpesusäiliö | Kyllä |
| Irrotettava patruunasuodatin | Kyllä |
| Käyttöohje | Kyllä |
Mitat ja paino

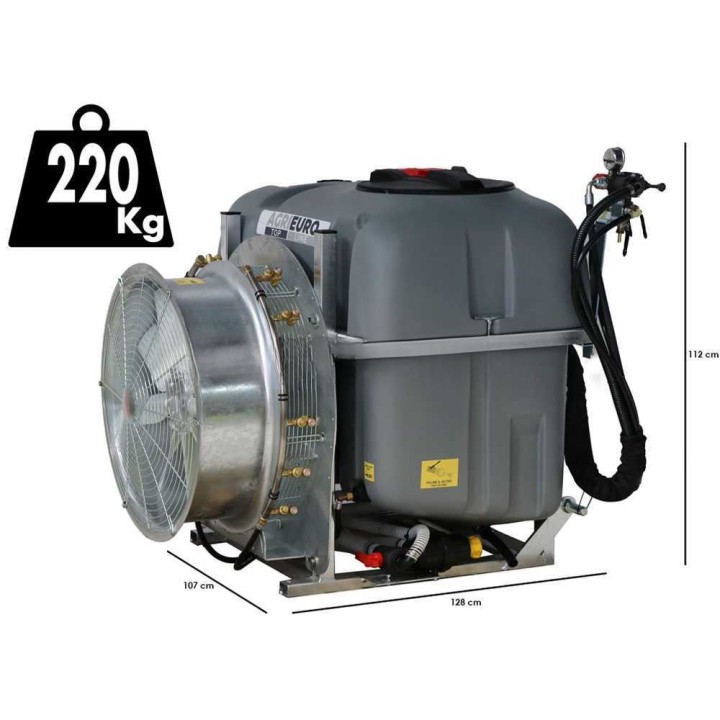

| Tuotteen mitat, P × L × K | 128 × 107 × 112 cm |
|---|---|
| Nettopaino | 220 kg |
| Pakkaus | Kuormalavalla |
| Pakkausmitat, P × L × K | 127,5 × 110 × 136 cm |
| Bruttopaino pakkauksessa | 270 kg |
| Toimitus hydraulisella lastaussillalla | Kyllä |
| Kokoonpanotila | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Mitkä ovat sumuruiskun mitat ja paino?
Tuotteen mitat ovat 128 × 107 × 112 cm ja nettopaino 220 kg. Pakattuna mitat ovat 127,5 × 110 × 136 cm ja bruttopaino 270 kg.
Millainen traktori tarvitaan sumuruiskun käyttöön?
Käyttö edellyttää vähintään 34 HP:n traktoria. Sumuruisku kiinnitetään traktoriin kolmipistekiinnityksellä, joka sopii ensimmäisen ja toisen luokan kolmipistejärjestelmiin.
Traktorin nostolaitteen kantavuus on tarkistettava suhteessa täyteen täytetyn koneen kokonaispainoon.
Mihin korkeuteen ja etäisyyteen sumuruisku ruiskuttaa?
Suurin ruiskutuskorkeus on 7 m ja suurin ruiskutusetäisyys 8 m. Sumuruisku on tarkoitettu kasvinsuojelu- ja muiden käsittelyaineiden levitykseen muun muassa hedelmä- ja sitrusviljelmillä, viinitarhoissa, oliiviviljelmillä, kasvihuoneissa, korkeakasvuisilla kasveilla, marjakasveilla ja banaaniviljelmillä.
Voiko ruiskutuksen suunnata vain toiselle puolelle?
Kyllä. Ruiskutus voidaan suunnata vain oikealle tai vasemmalle puolelle, koska puhaltimen sektorit voidaan kytkeä toisistaan riippumatta. Etäohjausyksikkö voidaan sijoittaa traktoriin pitkien ohjausvaijerien avulla.
Miten suuttimien annostelua voidaan säätää?
Sumuruiskussa on 12 kaksoissuutinta, kuusi kummallakin puolella. Keraamisissa suuttimissa on kolme asentoa: suurempi reikä suuremmalle nesteen annostelulle, suljettu keskiasento ja pienempi reikä pienemmälle nesteen annostelulle.
