Tornado F 580 bensiinikompressori, Honda GX200, 6 HP, 37 l kuvat

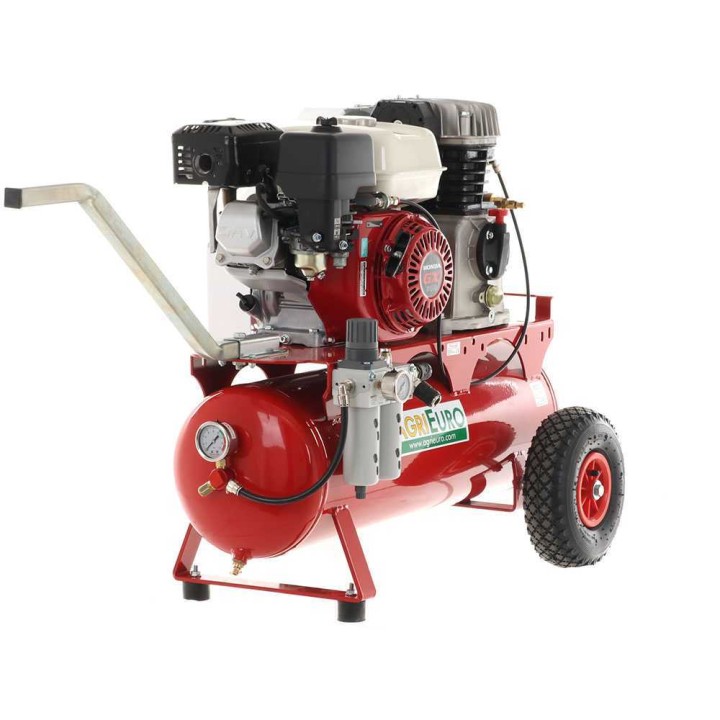

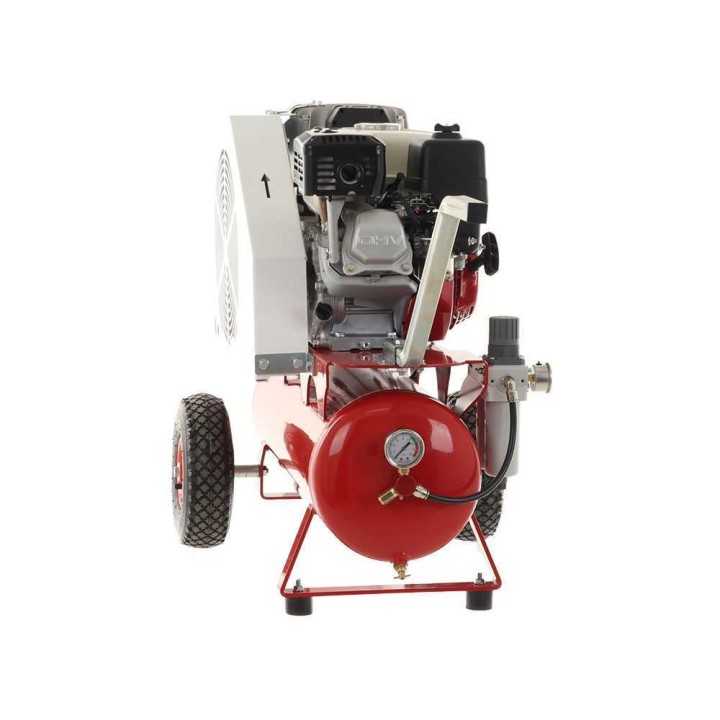

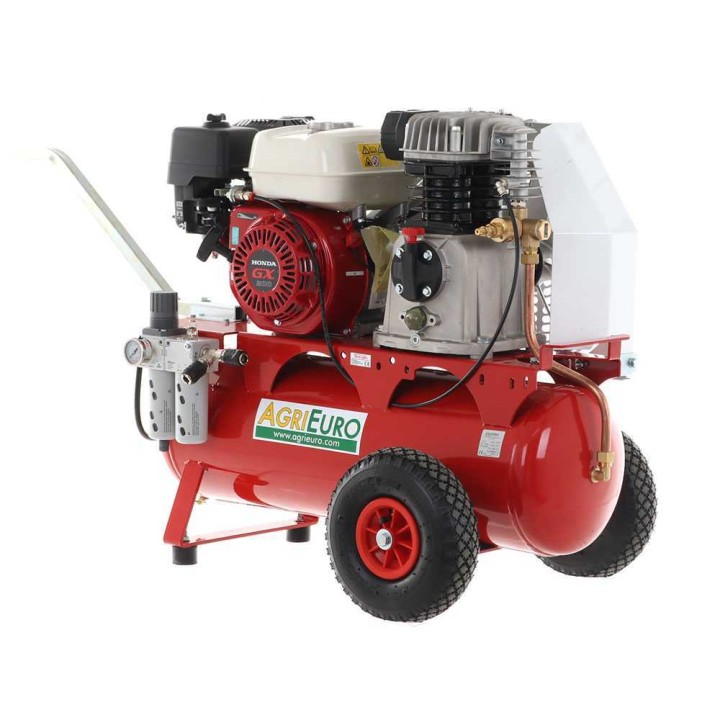

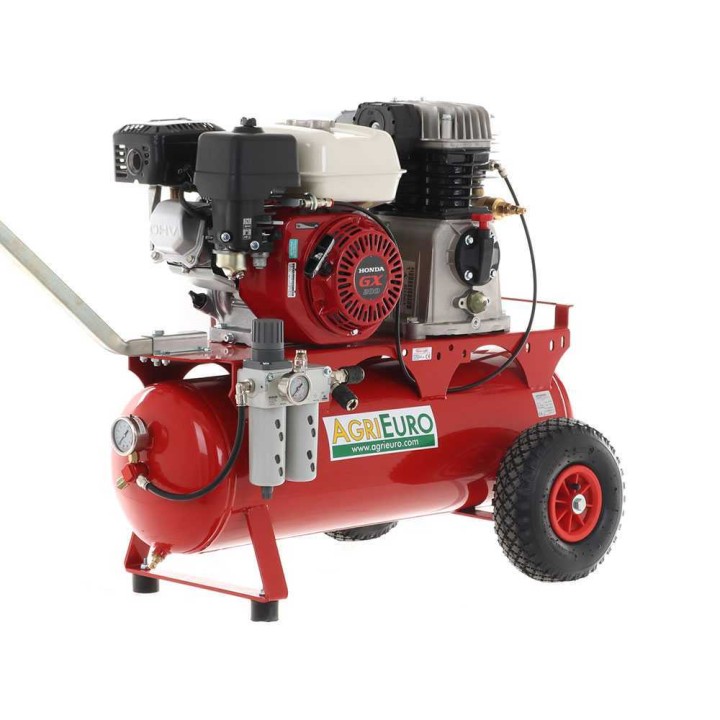

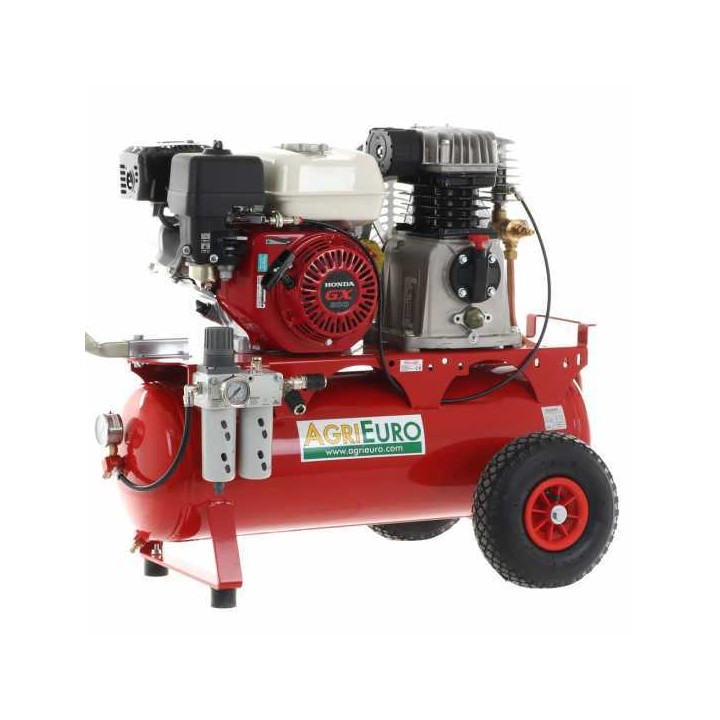

Tornado F 580 bensiinikompressori, Honda GX200, 6 HP, 37 l
Bensiinikäyttöinen Tornado F 580 -kompressori Honda GX200 -moottorilla, 37 litran säiliöllä ja 580 l/min imuilmalla paineilmatyökaluille.
Tornado F 580 - bensiinikäyttöinen kompressori
Tornado F 580 on bensiinimoottorilla toimiva kompressori paineilmalla käytettävien oksasaksien, oliivinkaristimien ja paineilmaketjusahojen käyttöön maataloudessa. Laitteessa on Honda GX200 -nelitahtimoottori, Fini MK 113 -pumppuyksikkö ja 37 litran itsekantava säiliö.
Automaattinen kaasutin säätää moottorin kierroslukua ilman tarpeen mukaan. Kompressoria voidaan käyttää samanaikaisesti enintään kahdelle oliivinkaristimelle, neljälle paineilmasakselle tai yhdelle paineilmaketjusahalle. Suuret ilmarenkaat ja työntökahva helpottavat siirtämistä.
Tekniset pääominaisuudet
Tornado F 580:n rakenne ja käyttötarkoitus

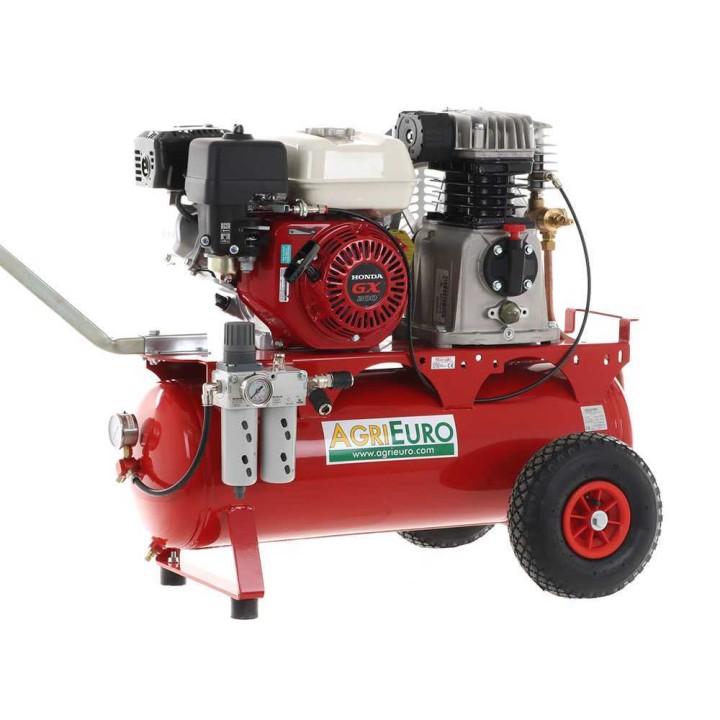

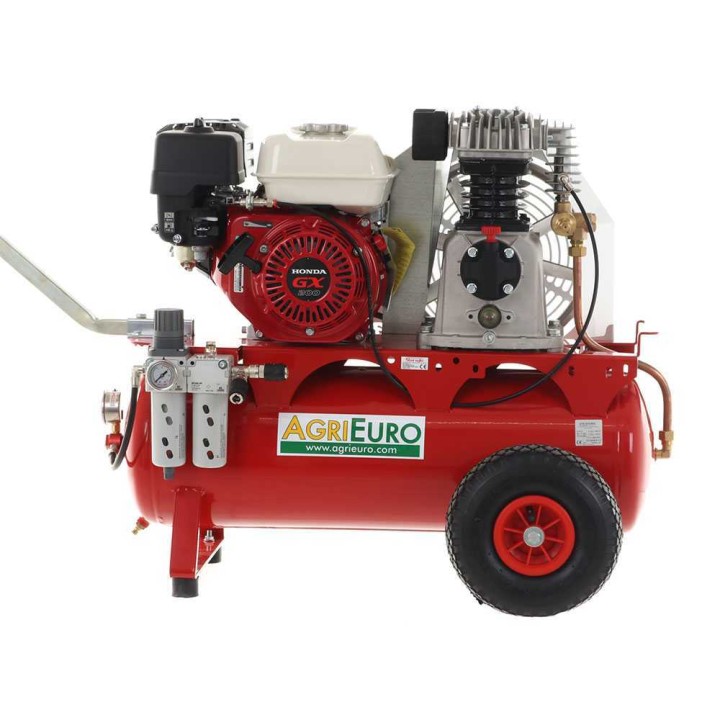

Kompressori on suunniteltu paineilmalla toimivien puutarha- ja maataloustyökalujen käyttöön. Honda GX200 -moottori käyttää Fini-pumppuyksikköä, ja kokonaisuus on asennettu 37 litran itsekantavan säiliön päälle.
Automaattinen kaasutin nostaa ja laskee moottorin kierroslukua käytettävän ilman määrän perusteella. Kun työkalua ei käytetä, moottori käy joutokäynnillä.
- Enintään 2 oliivinkaristinta samanaikaisesti
- Enintään 4 paineilmasaksia
- 1 paineilmaketjusaha
- Suuret ilmarenkaat ja siirtämistä helpottava kahva
Honda GX200 -moottori
Moottori on Honda GX200, yksisylinterinen nelitahtinen OHV-moottori, jonka sylinteritilavuus on 196 cm³. Nimellisteho on 6 HP ja tehokas teho 5,5 HP.
Moottorissa on automaattinen puristuksenpoisto, öljykylpyvoitelu ja yläpuoliset venttiilit. Käynnistys tapahtuu vetonarulla, eikä laitteessa ole sähköstarttia. Moottori toimitetaan ilman öljyä, joten käyttöohje on luettava ennen käynnistämistä.
Fini MK 113 -pumppuyksikkö
Fini MK 113 -pumppuyksikkö tuottaa 580 l/min imuilmaa. Yksivaiheisessa, kaksisylinterisessä pumpussa on valurautaiset sylinterit ja öljyvoitelu.
Rakenteessa on valurautainen kampiakseli ja sylinterit, painevalettu alumiinikansi sekä ruostumattomasta teräksestä valmistetut läppäventtiilit. Jäähdytyksen jakoputki ja erotusventtiili kuuluvat kokonaisuuteen.
Hihnavälitteinen voimansiirto
Kompressorin ja moottorin välinen voimansiirto on toteutettu hihnalla. Hihnavälitys vähentää pumppuyksikön kierroslukua ja siten kulumista.

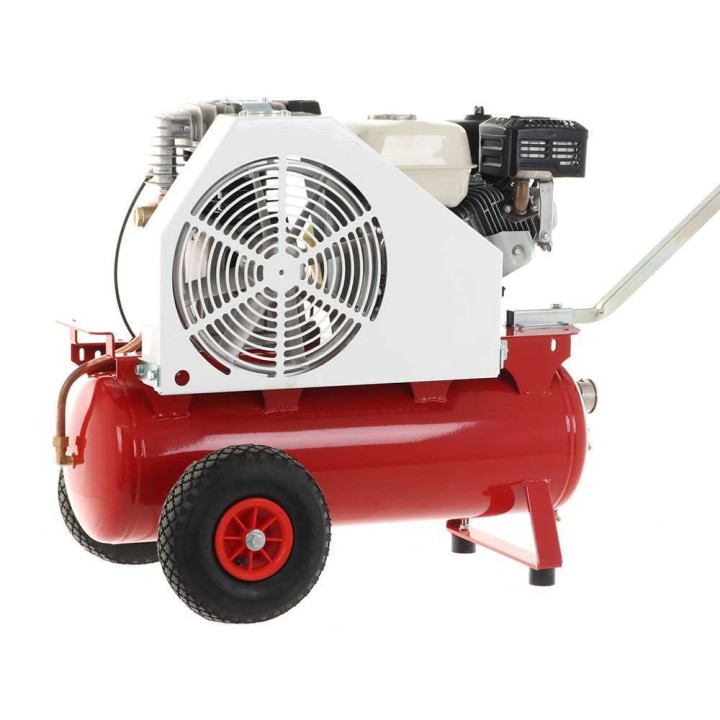

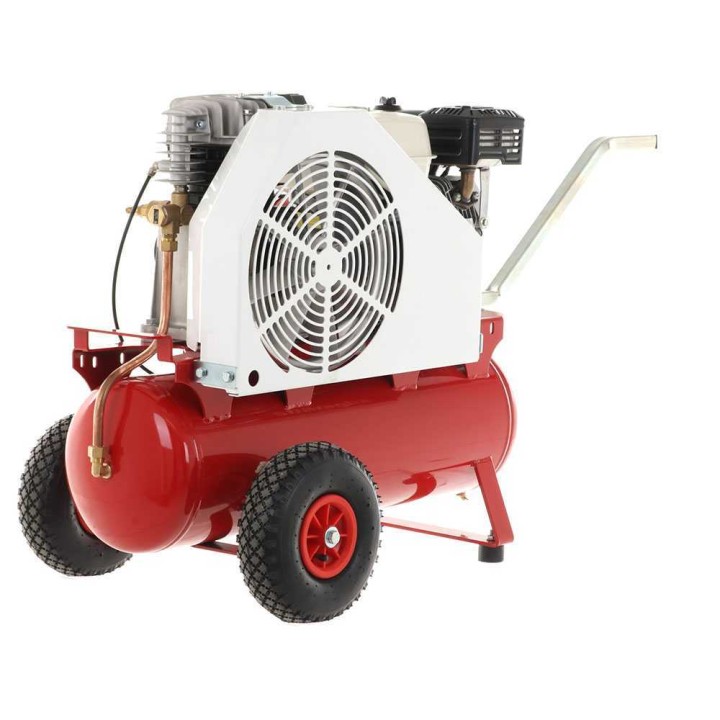

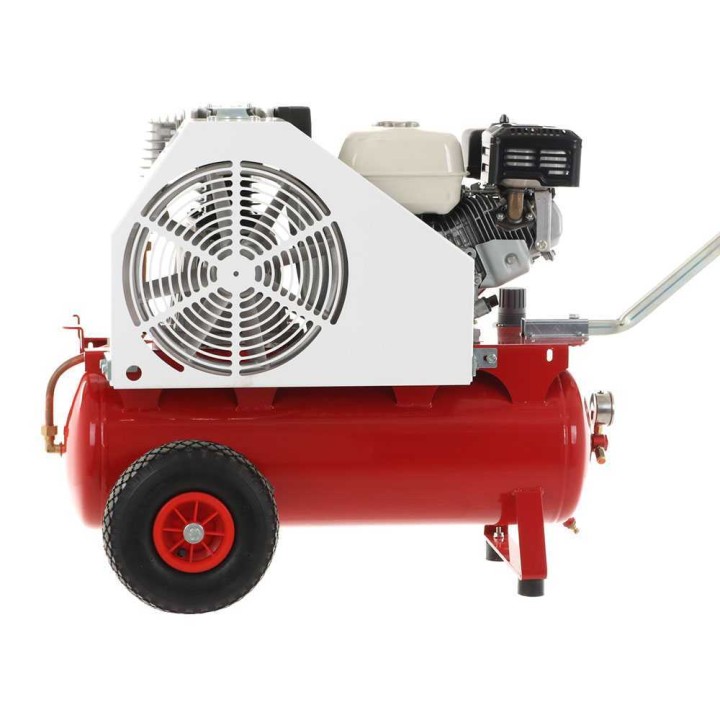

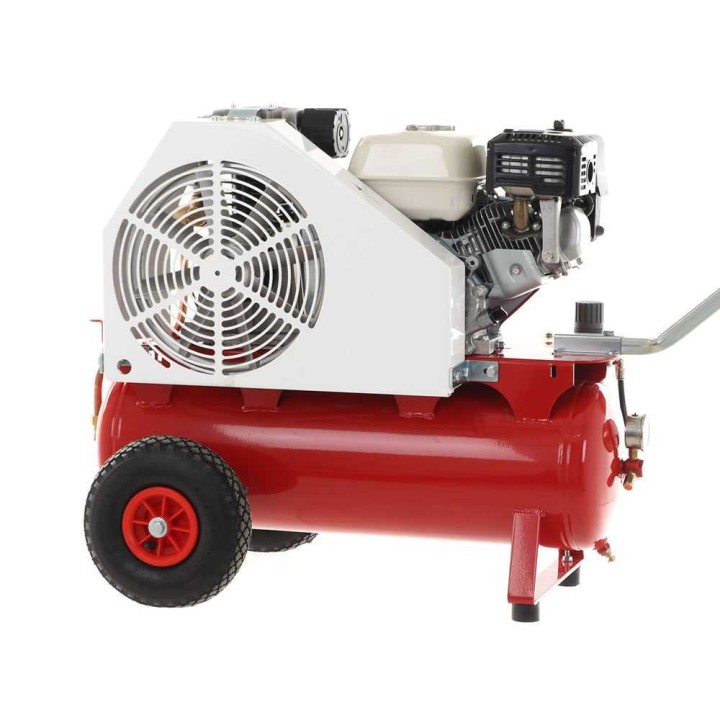

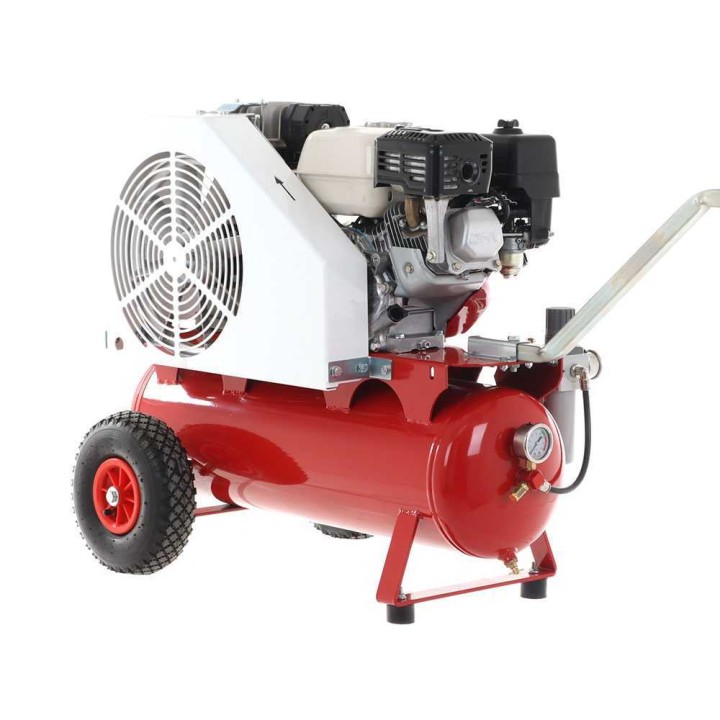

Voimansiirto on suojattu yksiosaisella metallisella suojakotelolla. Kotelon muoto ohjaa ilmaa pumppuyksikölle ja tukee jäähdytystä. Voimansiirron vauhtipyörä on valmistettu alumiinista.
Säiliö ja hallintalaitteet

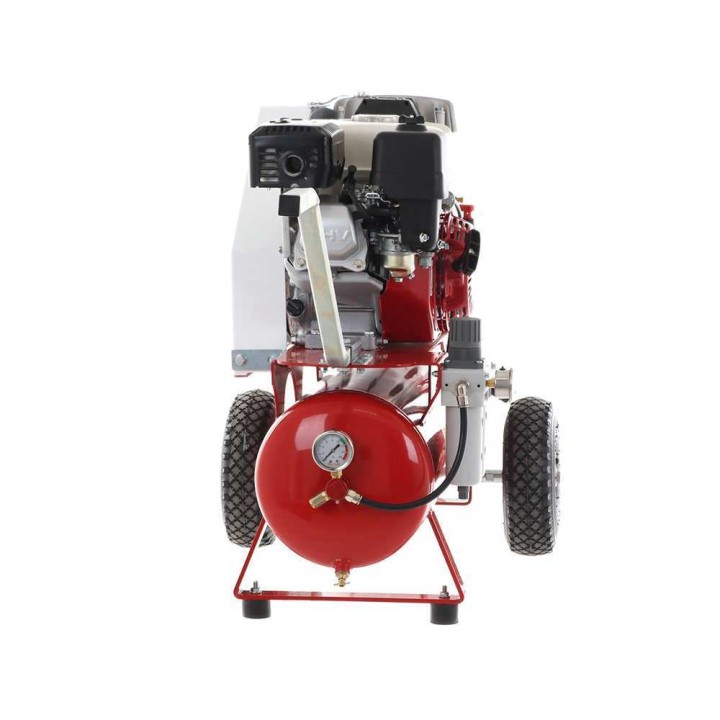

Itsekantavan säiliön tilavuus on 37 litraa ja suurin sallittu paine 11 bar. Säiliöön suoraan liitetty glyseriinimanometri näyttää paineen.
Kahdella ulostulolla varustettu ilmanjakaja mahdollistaa kahden paineilmakäyttöisen oliivinkaristimen käytön samanaikaisesti. Camozzi-ohjausyksikköön on koottu paineensäädin, lauhdesuodatin, voitelulaite ja tyhjennysventtiili.
Paineensäädin säätää työkaluille lähtevän ilman painetta. Säädettävä voitelulaite sumuttaa öljyä poistuvaan ilmaan, ja tyhjennysventtiili mahdollistaa lauhteen poistamisen. Suoraan toimiva varoventtiili estää enimmäispaineen ylityksen.
Muut rakenneratkaisut
Kompressorissa on irrotettava etukahva, takakahva ja suuret traktorikuvioidut takapyörät. Etummaiset tärinää vaimentavat tuet on liitetty suoraan säiliöihin.
- Kuparinen pääliitäntäputki pumpun, paineventtiilin ja säiliön välillä
- Glyseriinimanometri suoraan säiliöön liitettynä
- Säiliön tyhjennysventtiili
- Irrotettava etukahva säilytystä ja käsittelyä varten
Toimitukseen sisältyy
- 2 pulloa 10W40-öljyä nelitahtimoottoreille
- Alkuperäinen dokumentaatio ja käyttöohje
Kompressori toimitetaan alkuperäispakkauksessa lavalle pakattuna. Moottori toimitetaan ilman öljyä.
Tekniset tiedot
Yleiset tiedot
| Malli | Tornado F 580 |
|---|---|
| Käyttövoima | Bensiinimoottori |
| Siirtäminen | Työnnettävä pyöräalusta |
| Enimmäispaine | 11 bar |
| Säiliöiden määrä | 1 |
| Säiliön tilavuus | 37 l |
| Sähköstartti | Ei |
| Oliivinkaristimet | Enintään 2 |
| Paineilmasakset | Enintään 4 |
| Paineilmaketjusahat | 1 |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Honda |
|---|---|
| Malli | GX200 |
| Moottorityyppi | Yksisylinterinen nelitahtimoottori, OHV |
| Sylinteritilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6 HP |
| Tehokas teho | 5,5 HP |
| Polttoaine | Bensiini |
| Sylinteri | Alumiini |
| Puristussuhde | 8,5 : 1 |
| Enimmäiskierrosluku | 3 600 rpm |
| Vääntömomentti | 12,4 Nm / 1,26 kgfm / 2 500 rpm |
| Polttoainesäiliön tilavuus | 3,1 l |
| Kulutus | 1,7 l/h nopeudella 3 600 rpm |
| Melutaso | 97 dB(A) |
| Sähköstartti avaimella | Ei |
| Vetokäynnistys | Kyllä |
| Valmistusmaa | Japani |
Pumppuyksikön tiedot
| Merkki | Fini |
|---|---|
| Malli | MK 113 |
| Imuilman määrä | 580 l/min |
| Pumpun tyyppi | Yksivaiheinen |
| Pumppupäiden määrä | 1 |
| Sylinterien määrä | 2 |
| Jäähdytyksen jakoputki | Kyllä |
| Sylinterien materiaali | Valurauta |
| Voitelu | Öljyvoitelu |
| Valmistusmaa | Italia |
Voimansiirto
| Voimansiirron tyyppi | Hihnavälitteinen |
|---|---|
| Voimansiirron suojakotelo | Yksiosainen teräskotelo |
| Pumppuyksikön kierrosluku | 1 350 RPM |
| Integroitu kytkin | Ei |
| Hihnapyörien materiaali | Alumiini |
Varustelu
| Automaattinen kaasutin | Kyllä |
|---|---|
| Käynnistysakku | Ei |
| Käynnistys avaimella | Ei |
| Vetokäynnistys narulla | Kyllä |
| Ulostuloliitäntöjen määrä | 2 |
| Letkukelan tuki | Lisävaruste, saatavana erikseen |
| Paineensäädin | Kyllä |
| Paineensäädin lauhdesuodattimella | Kyllä |
| Voitelulaite | Kyllä |
| Erotusventtiili | Kyllä |
| Kaksoissäiliö | Ei |
| Takapyörät | 3.00–4, 260 × 85 mm |
| Taitettava tai irrotettava kahva | Kyllä |
| Nostokahva | Ei |
Mitat ja paino

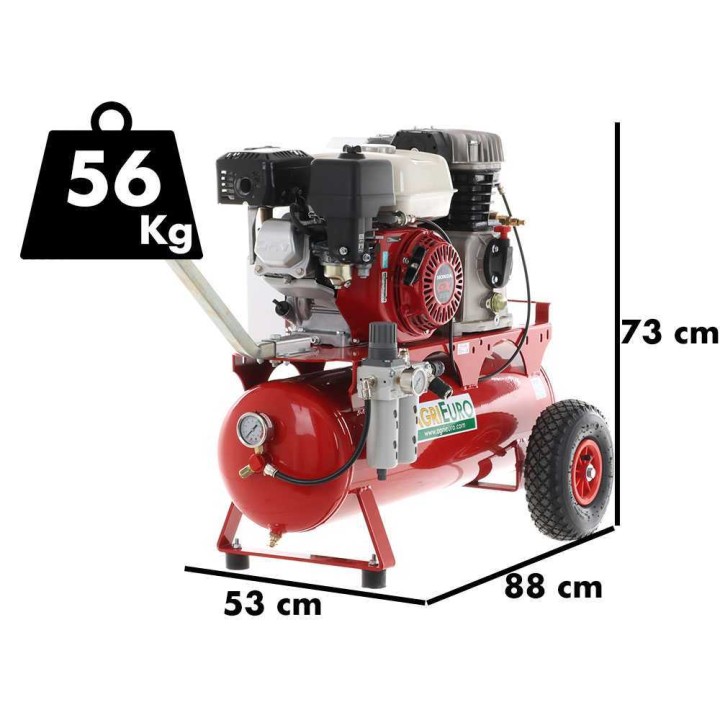

| Tuotteen mitat (P × L × K) | 88 × 53 × 73 cm |
|---|---|
| Nettopaino | 56 kg |
| Pakkaus | Lavalla |
| Pakkausmitat (P × L × K) | 95,5 × 4,5 × 87 cm |
| Bruttopaino | 60 kg |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Mihin paineilmatyökaluihin kompressori soveltuu?
Kompressori on tarkoitettu paineilmalla käytettävien oksasaksien, oliivinkaristimien ja paineilmaketjusahojen käyttöön maataloudessa. Samanaikaisesti voidaan käyttää enintään kahta oliivinkaristinta, neljää paineilmasaksia tai yhtä paineilmaketjusahaa.
Millainen moottori kompressorissa on?
Kompressorissa on bensiinikäyttöinen Honda GX200 -nelitahtimoottori. Moottorin sylinteritilavuus on 196 cm³, nimellisteho 6 HP ja tehokas teho 5,5 HP. Käynnistys tapahtuu vetonarulla, eikä laitteessa ole sähköstarttia.
Mitkä ovat säiliön tilavuus, enimmäispaine ja ilmantuotto?
Itsekantavan säiliön tilavuus on 37 l ja suurin sallittu paine 11 bar. Fini MK 113 -pumppuyksikön imuilman määrä on 580 l/min.
Miten kompressoria siirretään?
Kompressori on varustettu työnnettävällä pyöräalustalla, työntökahvalla ja suurilla traktorikuvioiduilla takapyörillä. Etukahva on irrotettava säilytystä ja käsittelyä varten.
Mitkä ovat kompressorin mitat ja paino?
Tuotteen mitat ovat 88 × 53 × 73 cm ja nettopaino 56 kg. Kompressori toimitetaan lavalla pakattuna, ja bruttopaino on 60 kg.
Mitä toimitukseen sisältyy ja missä tilassa moottori toimitetaan?
Toimitukseen sisältyy 2 pulloa 10W40-öljyä nelitahtimoottoreille sekä alkuperäinen dokumentaatio ja käyttöohje. Moottori toimitetaan ilman öljyä, joten käyttöohje on luettava ennen käynnistämistä.
