Airmec TEB 22/680 K25-HO GX 200 moottorikompressori, 11 bar, 680 l/min
Bensiinikäyttöinen Honda GX200 -moottorikompressori maatalouden paineilmatyökaluille, 22 litran säiliö, 11 bar ja 680 l/min.

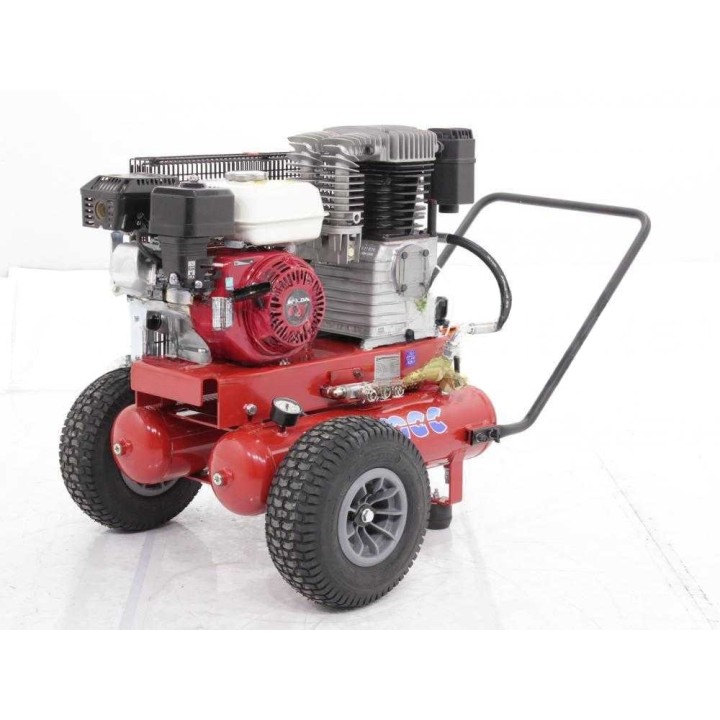

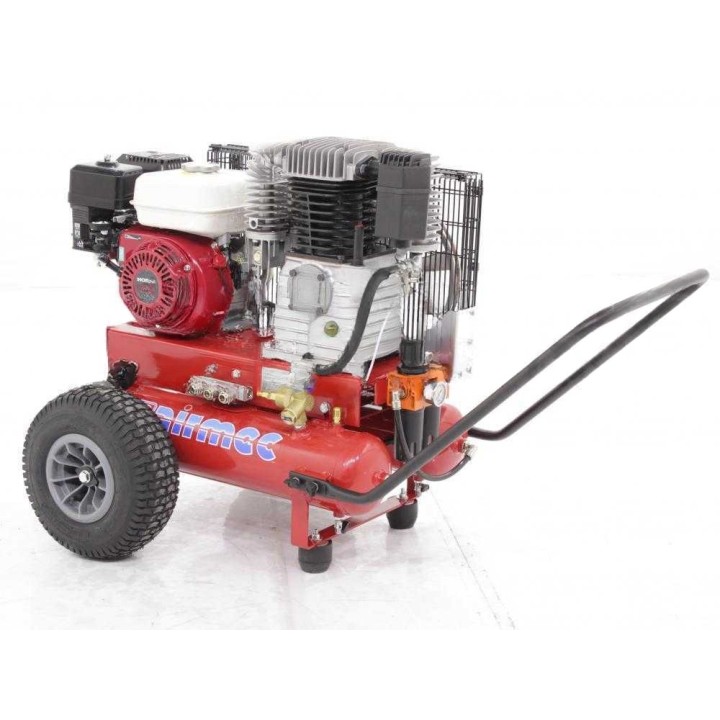

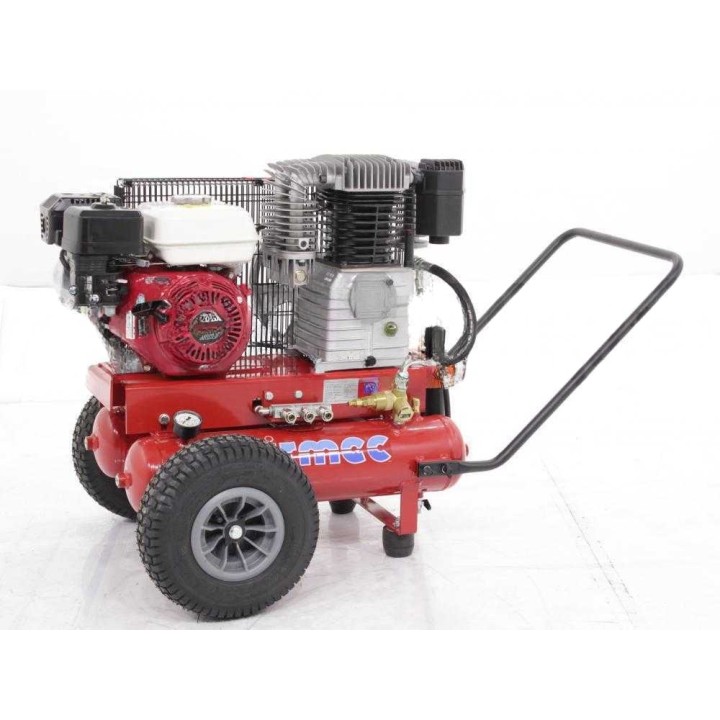

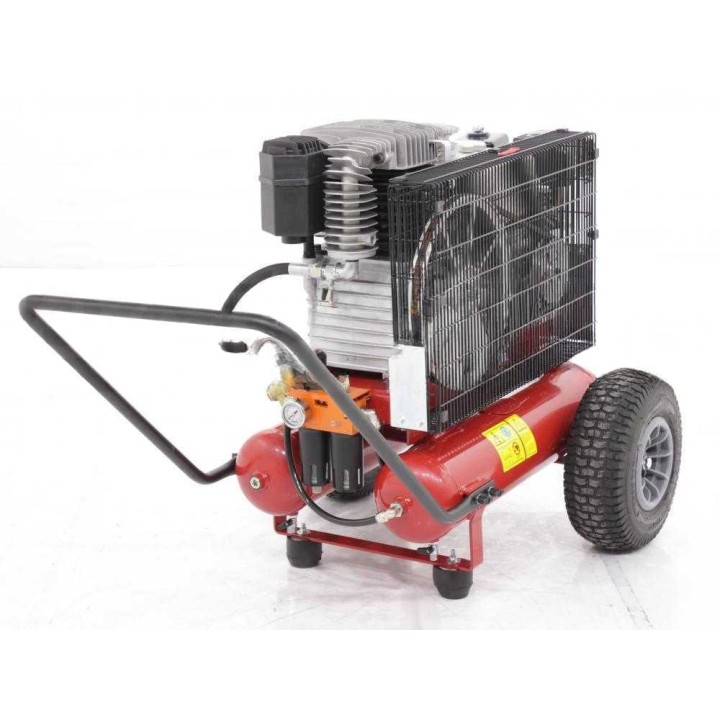

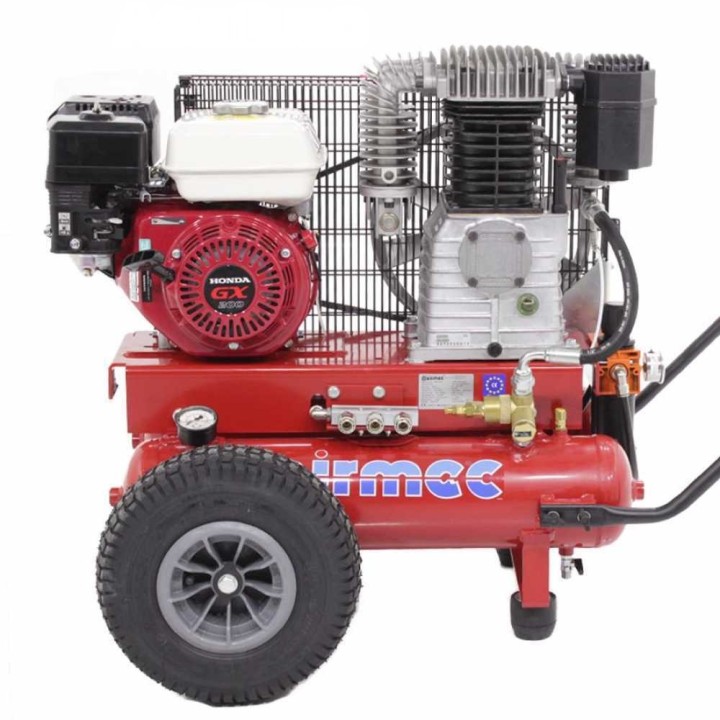

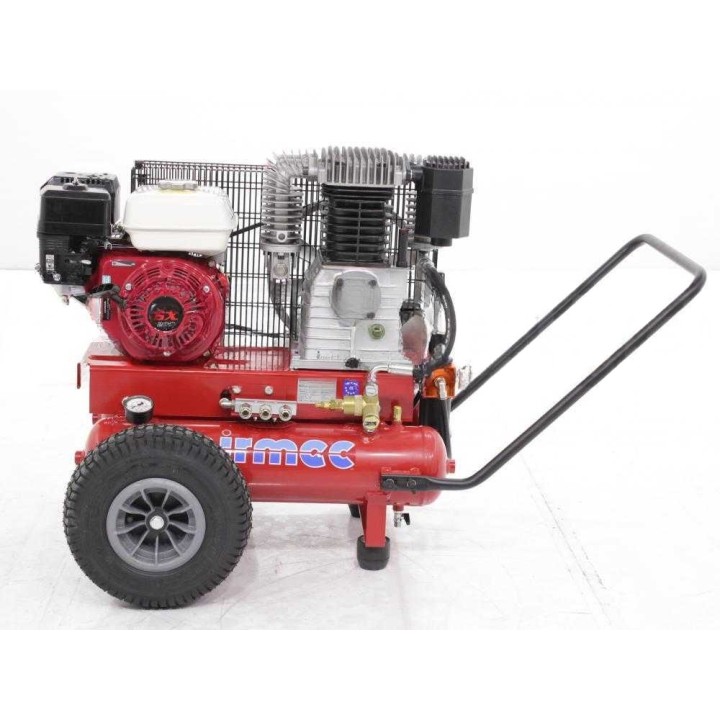

Airmec TEB 22/680 K25-HO GX 200 -moottorikompressori
Airmec TEB 22/680 K25-HO on bensiinikäyttöinen moottorikompressori maatalouden paineilmakäyttöisiin karsinta- ja sadonkorjuutyökaluihin. Honda GX200 -nelitahtimoottori käyttää Chinookin kaksivaiheista pumppuyksikköä.
Kompressorissa on 22 litran säiliö, 11 bar:n enimmäispaine, automaattinen kaasunsäätö ja työntämällä siirrettävä pyöräalusta. Laitteella voidaan käyttää enintään kolmea oliivinkeruulaitetta, kuutta paineilmasaksia tai yhtä paineilmaketjusahaa.
Tekniset pääominaisuudet
Moottorikompressorin rakenne ja käyttö
TEB 22/680 K25-HO GX 200 on bensiinimoottorilla toimiva kompressori paineilmakäyttöisiin karsinta- ja sadonkorjuutyökaluihin. Chinook-pumppuyksikköä käyttää Honda GX200 -nelitahtimoottori.

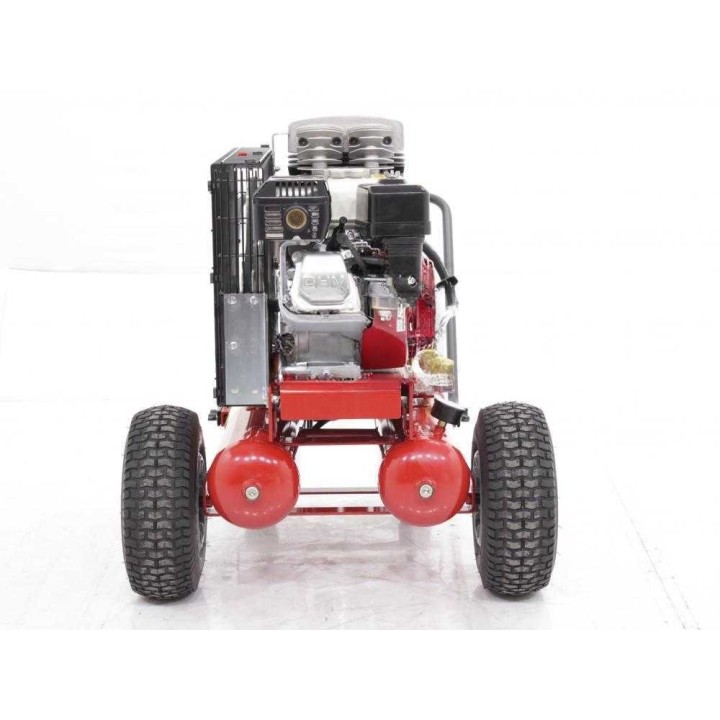

Kompressori on asennettu runkoon, joka yhdistää kaksi säiliötä. Automaattinen kaasunsäätö sovittaa moottorin kierrosluvun käytettävien työkalujen ilmantarpeeseen: käytön keskeytyessä moottori käy joutokäynnillä ja käynnistyy jälleen tarvittavalle teholle.
Laite on varustettu suurilla ilmarenkailla ja kahvalla siirtämistä varten. Kapasiteetti riittää enintään kolmelle oliivinkeruulaitteelle, kuudelle paineilmasakselle tai yhdelle paineilmaketjusahalle.

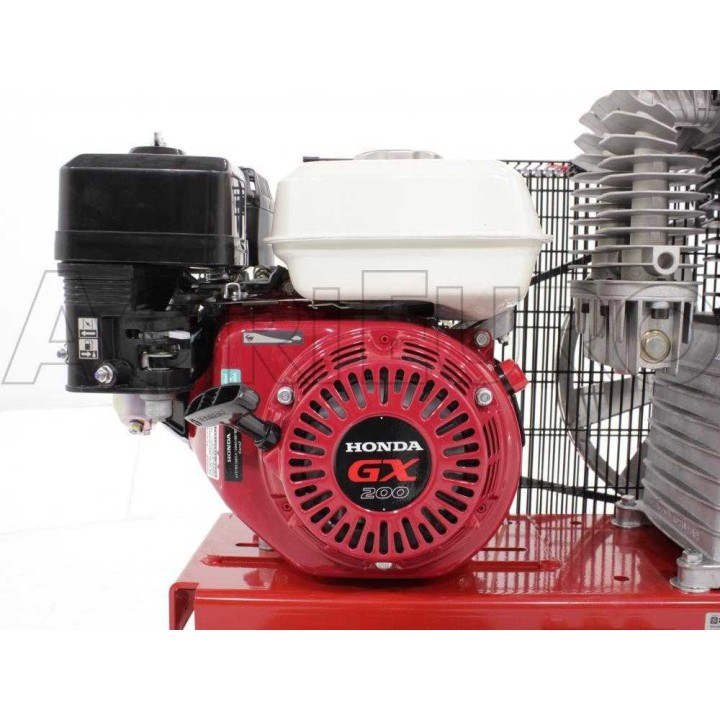

Honda GX200 -moottori
Kompressorin voimanlähteenä on Honda GX200 -nelitahtimoottori, jonka iskutilavuus on 200 cm³ ja nimellisteho 6 HP. Moottorissa on yläpuoliset venttiilit, automaattinen puristuksenpoisto ja öljykylpyvoitelu.
Moottori käynnistetään vetokäynnistyksellä. Polttoainesäiliön tilavuus on 2 l ja ilmoitettu äänitaso 97 dB(A).
Chinook-pumppuyksikkö
Chinook-pumppuyksikkö on kaksivaiheinen ja kaksisylinterinen. Imuilman määrä on 680 l/min, sylinterit ovat valurautaa ja voitelu tapahtuu öljyllä.
- Valurautainen kampiakseli ja sylinterit
- Painevalettu alumiinikansi
- Ruostumattomasta teräksestä valmistetut läppäventtiilit
- Kaksi jäähdytyskanavaa

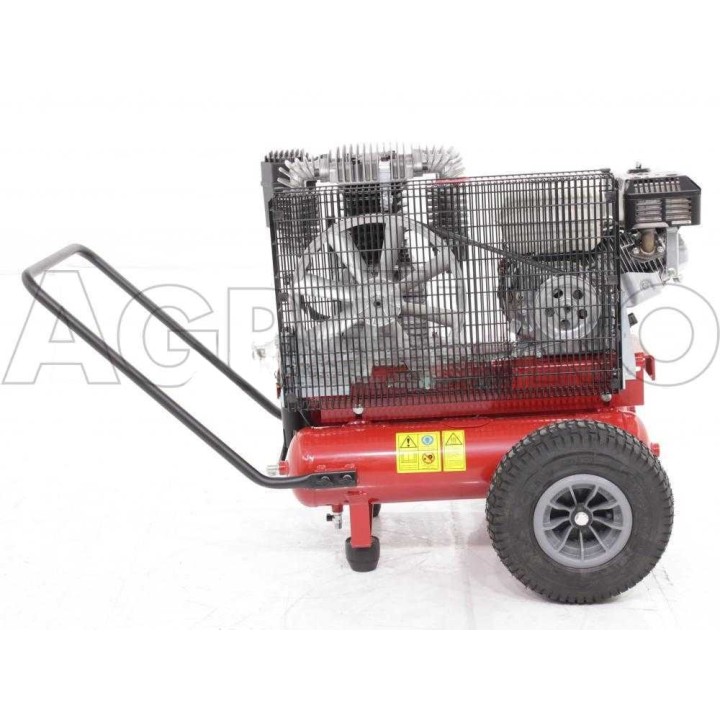

Hihnavoimansiirto

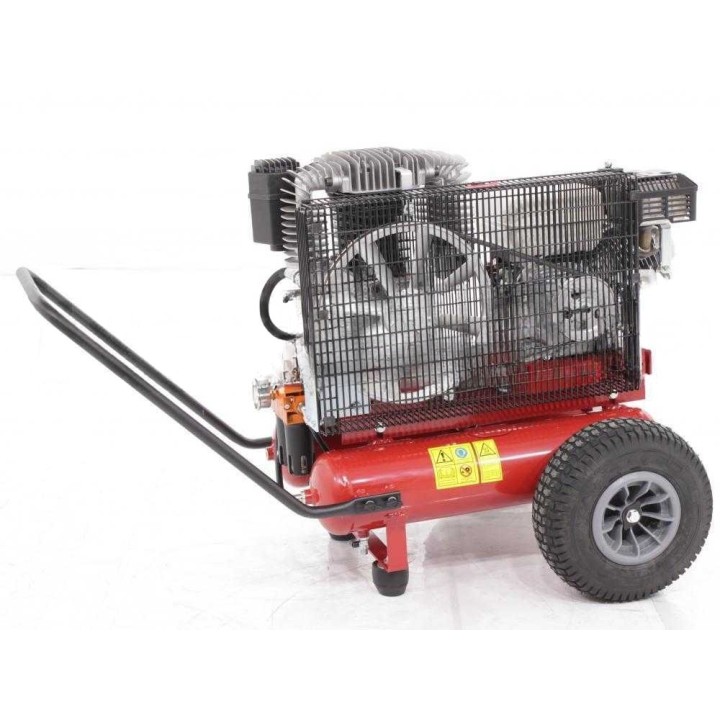

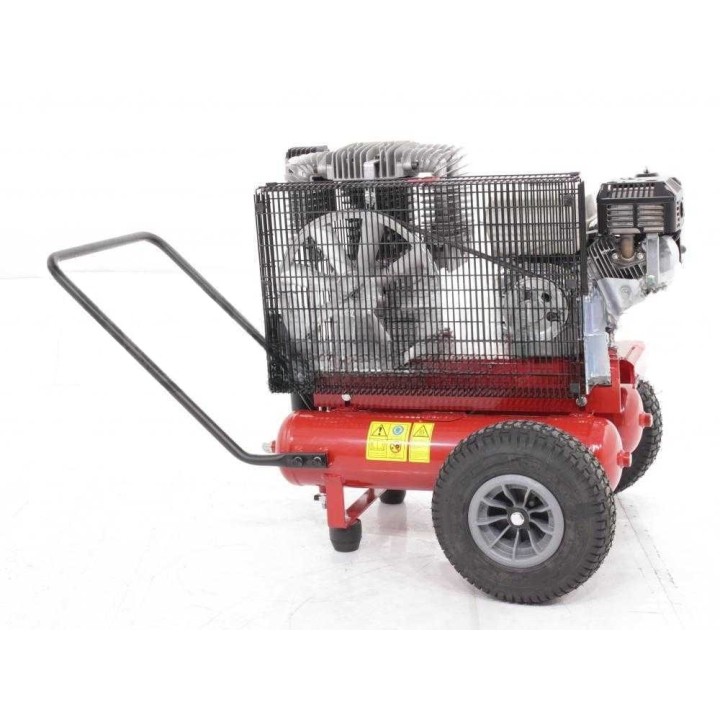

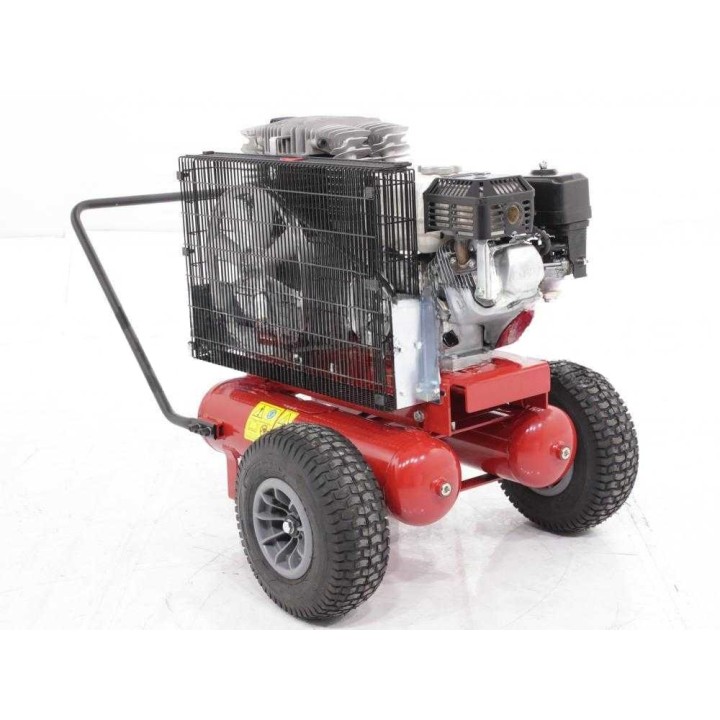

Hihnavoimansiirto vähentää pumppuyksikön kierroslukua ja kulumista. Voimansiirrossa on metallinen ritiläsuojus, joka suojaa liikkuvia osia ja ohjaa ilmaa pumppuyksikön jäähdytykseen.
Voimansiirron ja jäähdytyksen vauhtipyörä on valmistettu alumiinista. Hihnapyörät ovat metalliseosta.

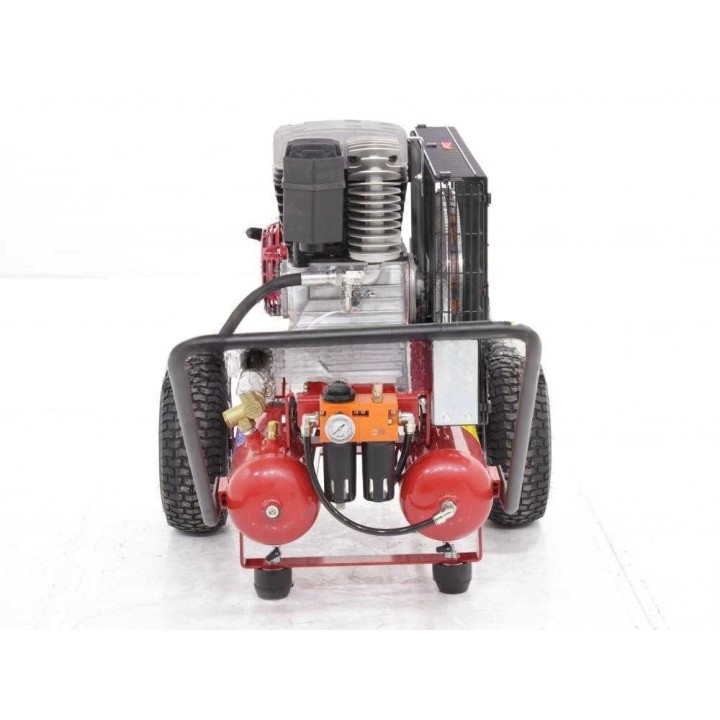

Säiliö ja hallintalaitteet
Kompressorissa on 22 litran säiliö ja 11 bar:n enimmäispaine. Varustukseen kuuluu säiliöön suoraan liitetty glyseriinimanometri sekä kolmella ulostulolla varustettu ilmanjakaja.

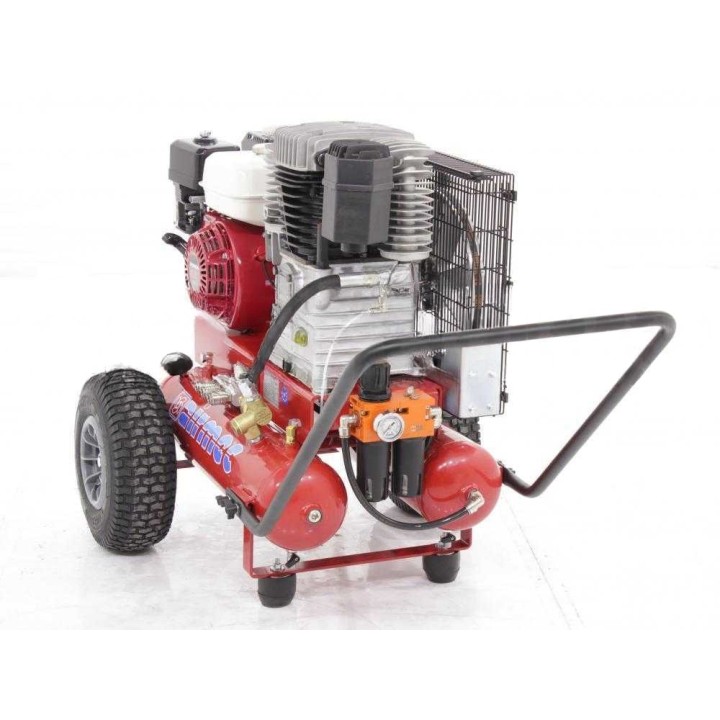

Hallintalohkossa ovat paineensäädin, lauhdesuodattimella varustettu paineensäädin, voitelulaite ja tyhjennysventtiili. Voitelulaite sumuttaa öljyä lähtöilmaan ja sen voitelutehoa voidaan säätää. Paineenrajoitus hoidetaan ammattikäyttöön tarkoitetulla erotusventtiilillä.
Muut ominaisuudet
Irrotettava etukahva helpottaa nostamista ja säilytystä. Suuret takapyörät, tärinää vaimentavat etutuet ja säiliöiden tyhjennysventtiilit tukevat laitteen käsittelyä ja huoltoa.
Toimitukseen kuuluvat varusteet
- Työkalulaukku
- Käyttöohje
- Alkuperäinen dokumentaatio
- Asiakirjalaukku
- Airmec-lippalakki
Laite toimitetaan valmiiksi koottuna alkuperäisessä pakkauksessa kuormalavalle pakattuna.
Tekniset tiedot
Yleiset ominaisuudet
| Malli | TEB 22/680 K25-HO GX 200 |
|---|---|
| Polttoaine | Bensiini |
| Siirrettävyys | Pyörillä, työnnettävä |
| Käyttövoima | Polttomoottori |
| Enimmäispaine | 11 bar |
| Säiliöiden määrä | 2 |
| Kompressorin säiliö | 22 l |
| Sähkökäynnistys | Ei |
| Oliivinkeruulaitteet | Enintään 3 |
| Paineilmasakset | Enintään 6 |
| Paineilmaketjusahat | 1 |
| Valmistusmaa | Italia |
Moottorin tekniset tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GX200 |
| Moottorin tyyppi | Nelitahtinen |
| Iskutilavuus | 200 cm³ |
| Sylinterien määrä | 1 |
| Sylinterirakenne | Yksisylinterinen |
| Nimellisteho | 6 HP |
| Todellinen teho | 5,5 HP |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Puristuksenpoisto | Automaattinen |
| Polttoainesäiliö | 2 l |
| Äänitaso | 97 dB(A) |
| Moottorin valmistusmaa | Japani |
Pumpun tekniset tiedot
| Pumppuyksikön merkki | Chinook |
|---|---|
| Malli | K25 |
| Imuilman määrä | 680 l/min |
| Pumpun tyyppi | Kaksivaiheinen |
| Sylinterikansien määrä | 1 |
| Sylinterien määrä | 2 |
| Jäähdytyskanavat | Kyllä, 2 kanavaa |
| Sylinterien materiaali | Valurauta |
| Pumpun valmistusmaa | Italia |
Voimansiirto
| Voimansiirron tyyppi | Hihnavoimansiirto |
|---|---|
| Voimansiirron suojus | Metallinen ritilä |
| Pumppuyksikön kierrosluku | 1 300 r/min |
| Integroitu kytkin | Ei |
| Hihnapyörien materiaali | Metalliseos |
Varusteet
| Automaattinen kaasunsäätö | Kyllä |
|---|---|
| Vetokäynnistys | Kyllä |
| Lähtöliitäntöjen määrä | 3 |
| Letkukelan kannatin | Lisävaruste, maksullinen |
| Paineensäädin | Kyllä |
| Paineensäädin lauhdesuodattimella | Kyllä |
| Voitelulaite | Kyllä |
| Erotusventtiili | Kyllä |
| Kaksoissäiliö | Kyllä |
| Takapyörien mitat | 320 × 130 mm |
| Taitettava tai irrotettava kahva | Kyllä |
| Nostokahva | Ei |
Toimitus ja mitat
| Työkalulaukku | Kyllä |
|---|---|
| Käyttöohje | Kyllä |
| Tuotteen mitat (P × L × K) | 120 × 70 × 79 cm |
| Pakkaus | Kuormalavalla |
| Pakkauksen mitat (P × L × K) | 89 × 71 × 106 cm |
| Paino pakkauksineen | 95 kg |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Mihin paineilmatyökaluihin kompressori soveltuu kapasiteettinsa puolesta?
Kompressorilla voidaan käyttää enintään kolmea oliivinkeruulaitetta, kuutta paineilmasaksia tai yhtä paineilmaketjusahaa.
Mitkä ovat kompressorin mitat ja siirtotapa?
Tuotteen mitat ovat 120 × 70 × 79 cm. Kompressori on pyörillä varustettu ja työnnettävä.
Millainen moottori kompressorissa on?
Kompressorissa on bensiinikäyttöinen Honda GX200 -nelitahtimoottori. Iskutilavuus on 200 cm³, nimellisteho 6 HP ja polttoainesäiliön tilavuus 2 l. Moottori käynnistetään vetokäynnistyksellä, eikä siinä ole sähkökäynnistystä.
Mikä on kompressorin säiliön tilavuus ja enimmäispaine?
Kompressorissa on 22 l:n säiliö ja 11 bar:n enimmäispaine. Säiliörakenteessa on kaksi säiliötä.
Kuinka paljon ilmaa Chinook-pumppuyksikkö tuottaa?
Chinook K25 -pumppuyksikön imuilman määrä on 680 l/min. Pumppu on kaksivaiheinen ja siinä on kaksi sylinteriä.
Mitä kompressorin toimitukseen sisältyy ja miten se toimitetaan?
Toimitukseen sisältyvät työkalulaukku, käyttöohje, alkuperäinen dokumentaatio, asiakirjalaukku ja Airmec-lippalakki. Laite toimitetaan valmiiksi koottuna alkuperäisessä pakkauksessa kuormalavalle pakattuna.
