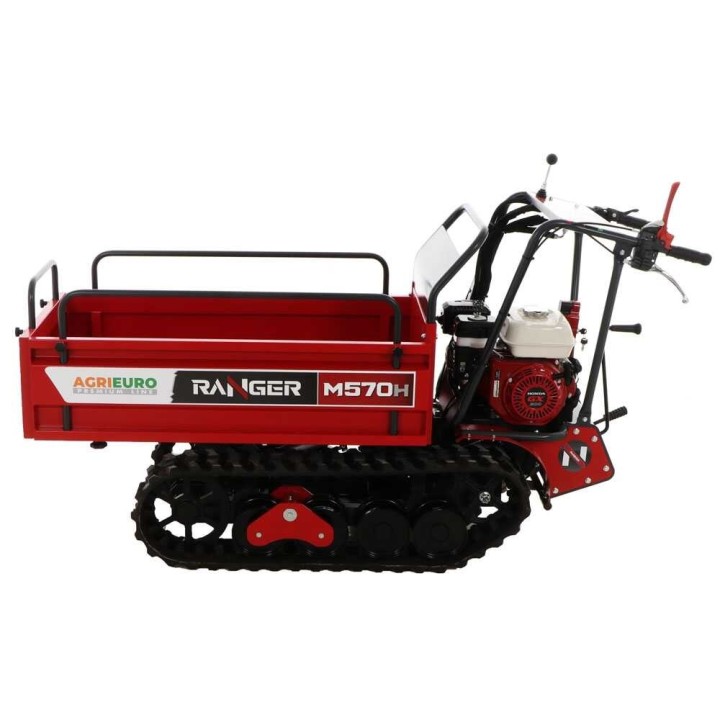

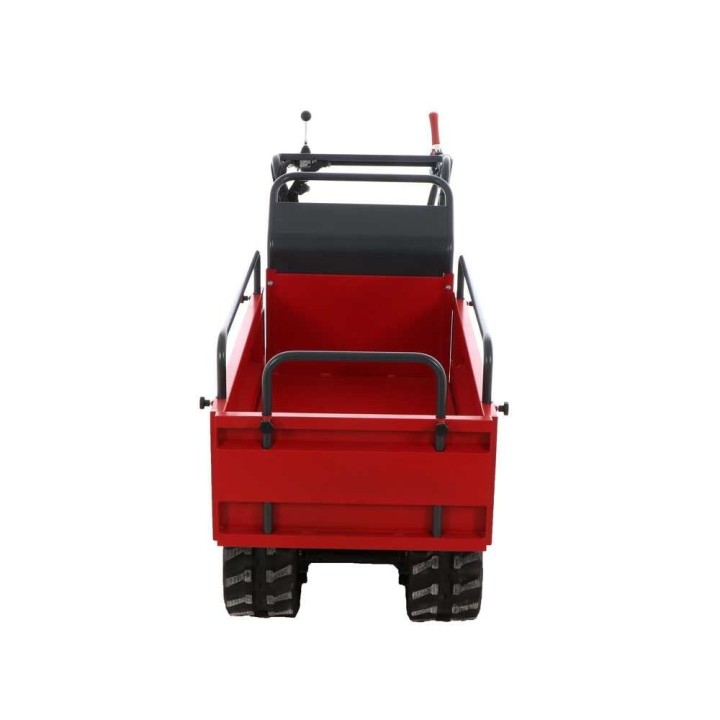

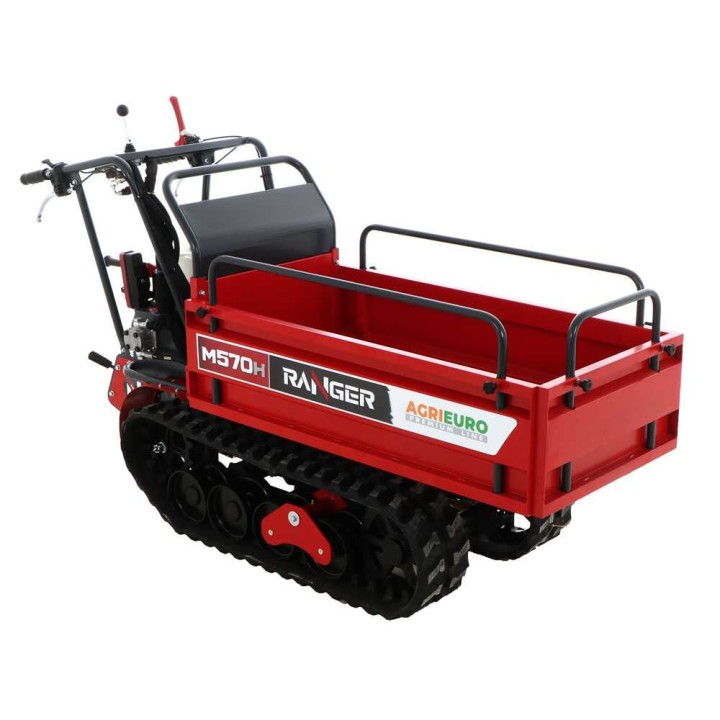

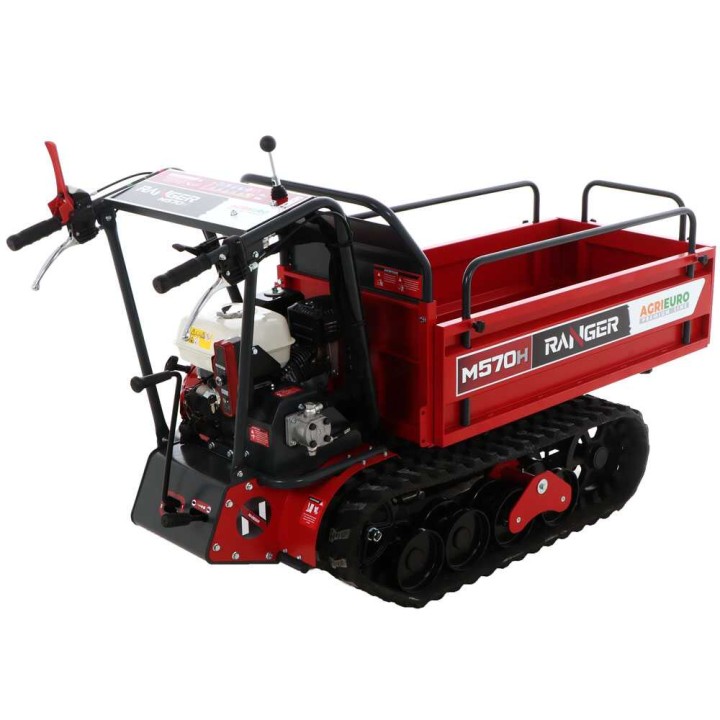

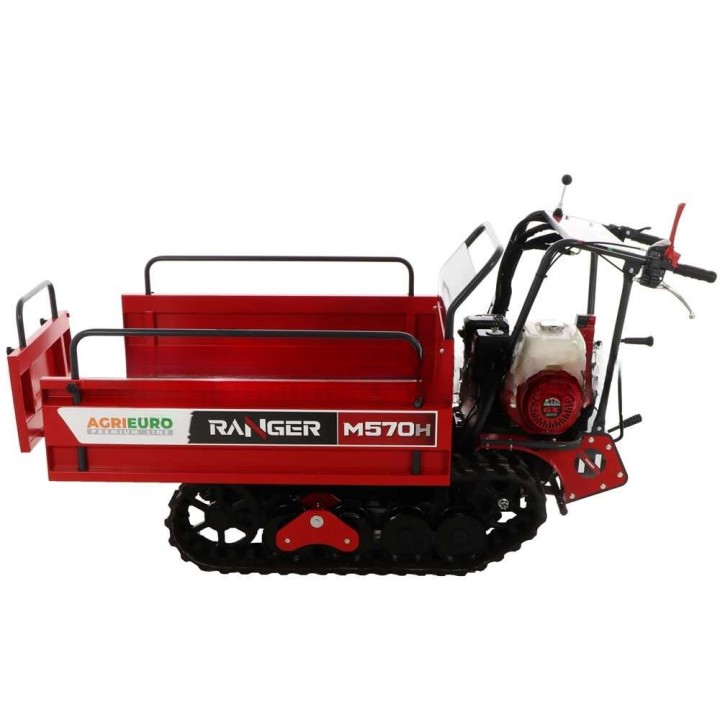

Ranger M570 H-E telaketjukuljetin, Honda GX200, sähkökäynnistys, 500 kg kuvat
Ranger M570 H-E telaketjukuljetin, Honda GX200, sähkökäynnistys, 500 kg
Telaketjuvetoinen kuljetuskone Honda GX200 -moottorilla, sähkökäynnistyksellä, jatkettavalla hydraulisesti kallistuvalla lavalla ja 500 kg:n kantavuudella.
Telaketjuvetoinen kuljetuskone
Ranger M570 H-E on maatalous- ja rakennuskäyttöön tarkoitettu telaketjuvetoinen kuljetuskone Honda GX200 -moottorilla ja sähkökäynnistyksellä. Jatkettava lava, hydraulinen kippaus ja 500 kg:n kantavuus helpottavat raskaiden kuormien siirtämistä.
Telaketjut, avustettu ohjaus ja 6+2-vaihteinen mekaaninen vaihteisto tukevat työskentelyä erilaisissa maastoissa. Rinteessä suurin ilmoitettu kuorma on 350 kg enintään 30 prosentin kaltevuudella.
Tekniset pääominaisuudet
Ranger M570 H-E:n rakenne ja käyttö
Vankkarakenteinen teräsrunko, telaketjuveto ja Honda-moottori tekevät koneesta monipuolisen työvälineen maatalouden ja rakennustyömaan kuljetuksiin. Tasaisella alustalla kantavuus on enintään 500 kg.
Telaketjuveto tukee vakautta myös raskailla kuormilla. Sähkökäynnistys helpottaa käyttöönottoa, ja hydraulinen lavan kippaus vähentää kuorman tyhjentämiseen tarvittavaa käsivoimaa.
- Enimmäiskuorma tasaisella alustalla 500 kg
- Enimmäiskuorma rinteessä 350 kg, kun kaltevuus on enintään 30 %
- Hydraulisesti kallistettava ja jatkettava lava

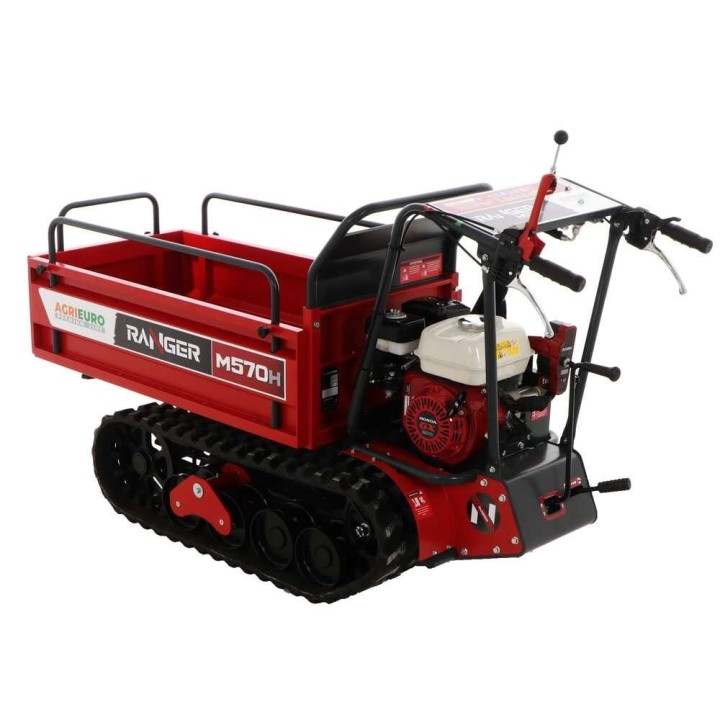

Honda GX200 -moottori
Honda GX200 on yksisylinterinen 4-tahtimoottori, jossa on OHV-venttiilirakenne ja 196 cm³:n iskutilavuus. Moottorin ilmoitettu nimellisteho on 6,5 HP ja todellinen teho 5,5 HP.
- Puristussuhde 8,5:1
- Suurin kierrosluku 3 600 r/min
- Vääntömomentti 12,4 Nm / 2 500 r/min
- Polttoainesäiliö 3,1 l
Vaihteisto ja voimansiirto
Mekaaninen vaihteisto tarjoaa kuusi eteenpäin- ja kaksi peruutusvaihdetta. Nopeusalue voidaan valita hitaaksi tai nopeaksi maaston ja työtilanteen mukaan. Voimansiirto käyttää öljykylpyisiä hammaspyöriä.
Pysäköintijarrut aktivoituvat ohjainten vapautuessa. Ohjaus perustuu telaketjujen erilliseen hallintaan, jolloin konetta voidaan kääntää säätämällä oikean ja vasemman telan liikettä.
- 6 eteenpäin- ja 2 peruutusvaihdetta
- Ajonopeus eteenpäin 4,9 km/h
- Peruutusnopeus 2,3 km/h
- Voimansiirron maavara 144 mm
Kallistuvat telaketjut
Keskimmäiset telarullat ovat liikkuvia, joten telaketjut mukautuvat esteisiin ja säilyttävät kosketuksen maahan. Ratkaisu tukee pitoa ja vakautta vaihtelevilla pinnoilla.
Telaketjujen leveys on 180 mm. Koneessa on neljä kelluvaa rullaa ja kääntyvä telarakenne.

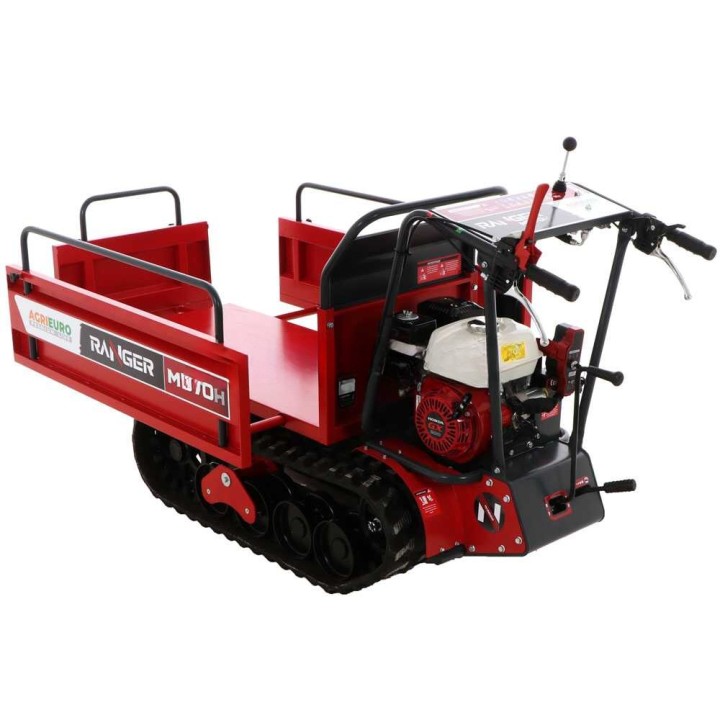

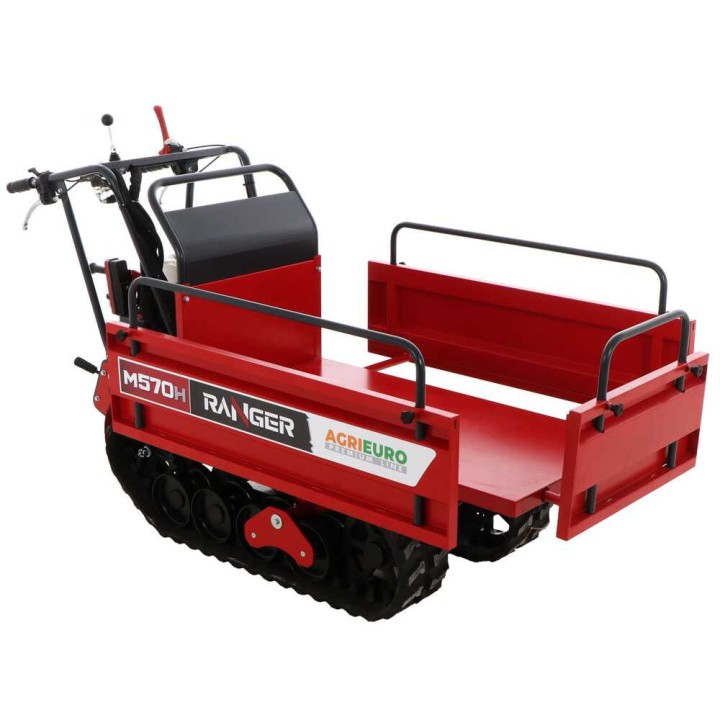

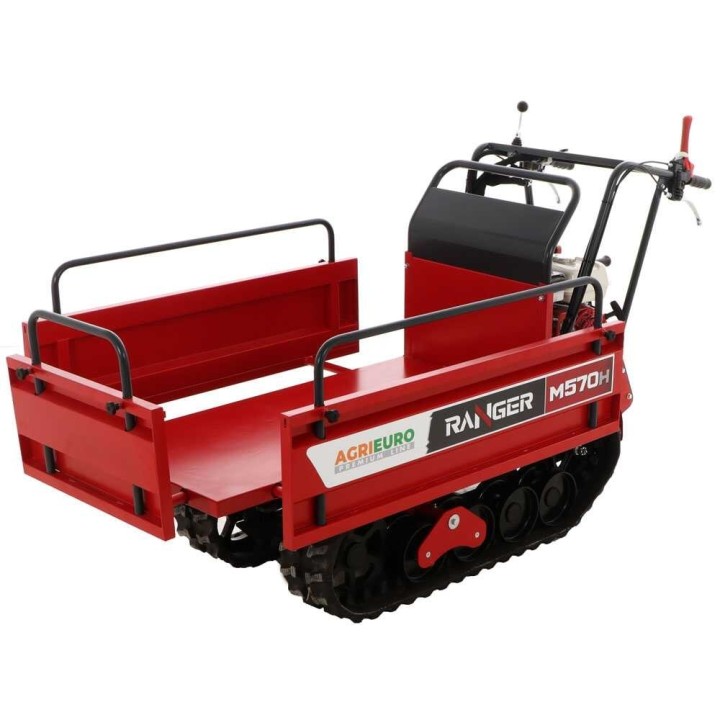

Jatkettava hydraulisesti kallistuva lava

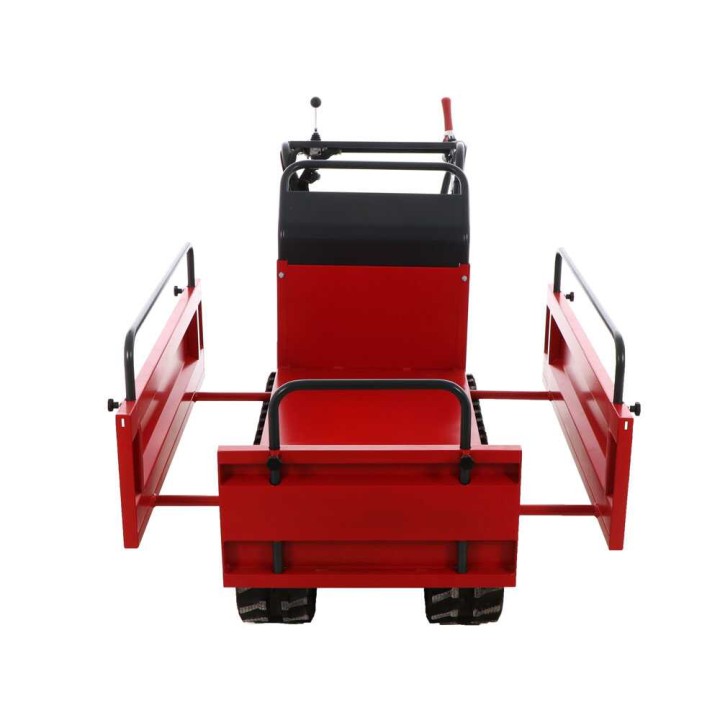

Teräksinen lava on vahvistettu putkimaisilla poikkituilla. Sivulaidat voidaan jatkaa, jolloin lavan mitat kasvavat 110 × 54 × 41 cm:stä kokoon 120 × 110 × 41 cm.
Hydraulinen kippaus aktivoidaan hallintavivulla. Lavan suurin ilmoitettu kallistuskulma on 90°, ja lastaustason korkeus maasta on 420 mm.
- Jatkettavat ja irrotettavat lisälaidat
- Lavan mitat suljettuna 110 × 54 × 41 cm
- Lavan mitat avattuna 120 × 110 × 41 cm
- Hydraulinen kippaus
Hydraulinen nostopiiri
Hydraulipiiri nostaa lavan hallintalaitteiden vipujen avulla. Kokonaisuuteen kuuluvat hydraulipumppu, jakoventtiili ja tukeva hydraulisylinteri.
Suurin ilmoitettu kallistuskulma on 90°.

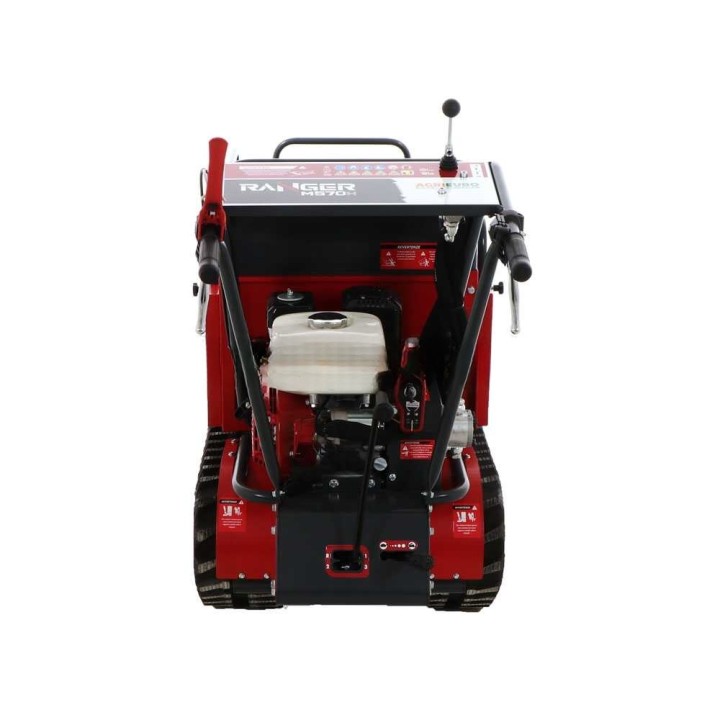

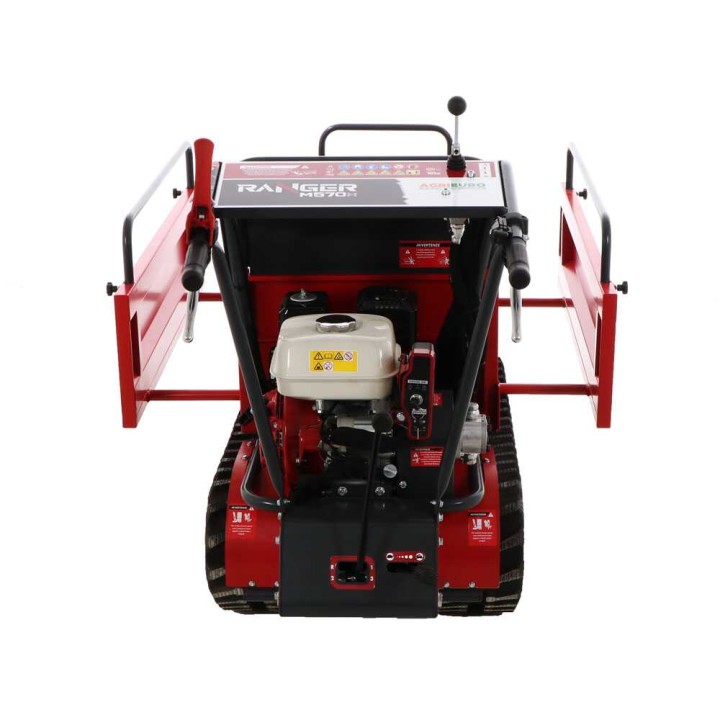

Hallintalaitteet ja yksityiskohdat
Hallintalaitteet on sijoitettu ergonomisesti ja niiden käyttö on kuvattu seuraavasti:
- Vapaa punainen vipu: liikkeen aktivointi.
- Oikea ja vasen alempi vipu: ohjaus telaketjuja erikseen hallitsemalla.
- Kaasuvipu: moottorin kierrosluvun säätö.
- Lavan kippausvipu: hydraulisen kippauksen käyttö.
Osittainen vivun liike mahdollistaa asteittaisen kääntymisen. Turvajarru pysäyttää koneen nopeasti.
Mukana toimitettavat lisävarusteet
- 2 pulloa 4-tahtimoottorin öljyä
- Käyttöohje
- Puulava pakkausta varten
Tekniset tiedot
Yleiset ominaisuudet
| Malli | RANGER M570 H-E |
|---|---|
| Rakenne | Telaketjuvetoinen, korkea alusta |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus rinteessä | 350 kg |
| Suurin kaltevuus | 30 % |
| Korkea alusta | Kyllä |
| Valmistusmaa | Italia |
Moottorin tekniset tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorimalli | GX200 |
| Moottorityyppi | Yksisylinterinen 4-tahti, OHV |
| Sylinteri | Alumiini |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 6,5 HP |
| Todellinen teho | 5,5 HP |
| Polttoaine | Bensiini |
| Puristussuhde | 8,5:1 |
| Suurin kierrosluku | 3 600 r/min |
| Vääntömomentti | 12,4 Nm / 2 500 r/min |
| Polttoainesäiliö | 3,1 l |
| Voitelu | Öljykylpy |
| Moottorin valmistusmaa | Japani |
Voimansiirto
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Voimansiirto | Öljykylpyiset hammaspyörät |
| Vaihteet | 6+2 |
| Etunopeus | 4,9 km/h |
| Peruutusnopeus | 2,3 km/h |
Lava ja varusteet
| Lavan tyyppi | Jatkettavat laidat |
|---|---|
| Lavan kippaus | Hydraulinen |
| Lavan mitat | 110 × 54 × 41 cm |
| Lavan mitat jatkettuna | 120 × 110 × 41 cm |
| Sisäkorkeus | 410 mm |
| Lavan paksuus | 2 mm |
| Kallistuskulma | 90° |
| Avustettu ohjaus | Kyllä |
| Kallistuvat telaketjut | Kyllä |
| Telaketjun leveys | 180 mm |
| Kelluvat rullat | Kyllä |
| Rullien kokonaismäärä | 4 |
| Turvamoottorijarru | Kyllä |
| Käsikäynnistys | Kyllä |
Mitat ja paino
| Tuotteen mitat (P × L × K) | 192 × 68 × 120 cm |
|---|---|
| Nettopaino | 195 kg |
| Pakkaus | Puulavalla |
| Pakkausmitat (P × L × K) | 199 × 80 × 131 cm |
| Paino pakkauksen kanssa | 215 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman kuljetuskone kestää?
Kantavuus tasaisella alustalla on enintään 500 kg. Rinteessä enimmäiskuorma on 350 kg, kun kaltevuus on enintään 30 %.
Mitkä ovat koneen ja lavan mitat?

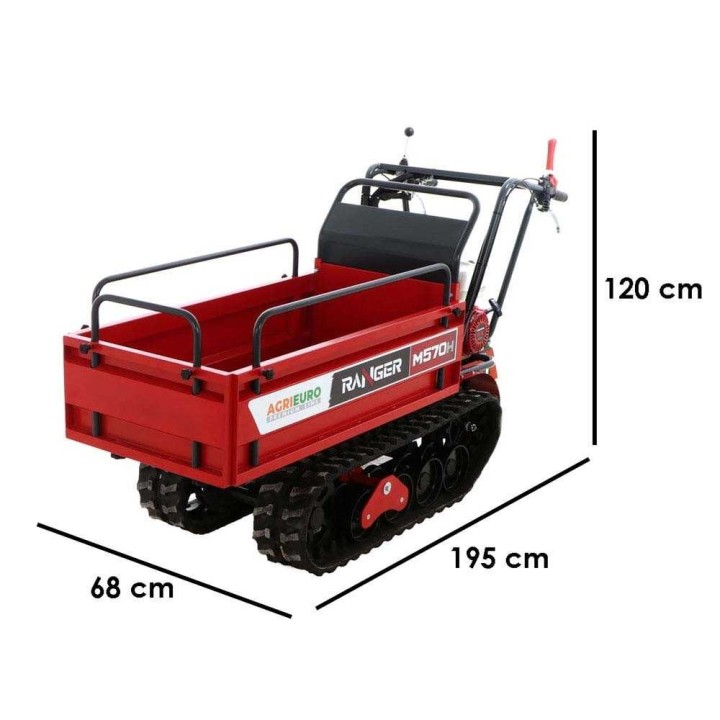

Koneen mitat ovat 192 × 68 × 120 cm ja nettopaino 195 kg. Lavan mitat ovat 110 × 54 × 41 cm, ja jatkettuna 120 × 110 × 41 cm.
Millainen moottori ja käynnistys koneessa on?
Koneessa on Honda GX200 -yksisylinterinen 4-tahtimoottori, jonka iskutilavuus on 196 cm³, nimellisteho 6,5 HP ja todellinen teho 5,5 HP. Polttoaineena käytetään bensiiniä, ja käynnistys on sähköinen. Koneessa on myös käsikäynnistys.
Millainen vaihteisto ja ajonopeus koneessa on?
Koneessa on mekaaninen 6+2-vaihteisto, jossa on kuusi eteenpäin- ja kaksi peruutusvaihdetta. Etunopeus on 4,9 km/h ja peruutusnopeus 2,3 km/h.
Miten lava tyhjennetään?
Lava kallistetaan hydraulisesti hallintavivulla. Suurin kallistuskulma on 90°, ja lavassa on jatkettavat ja irrotettavat lisälaidat.
