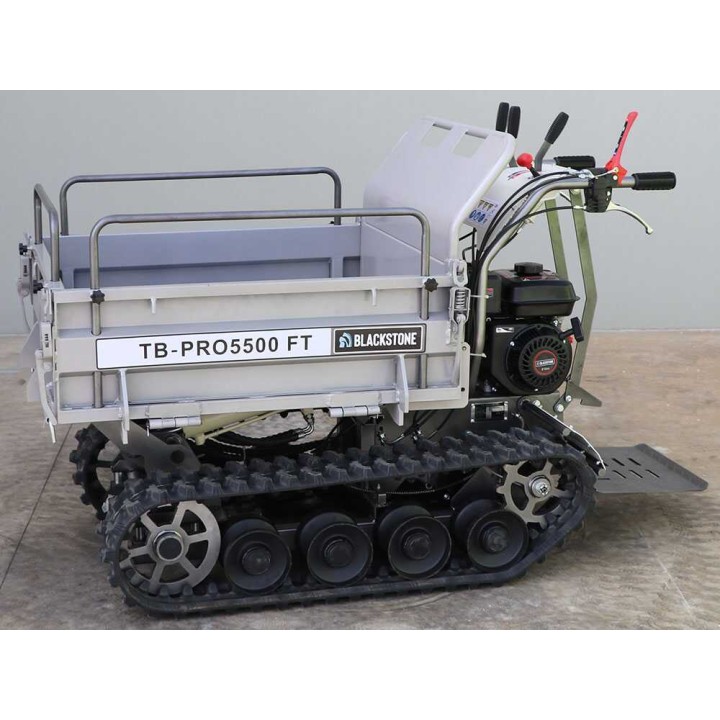

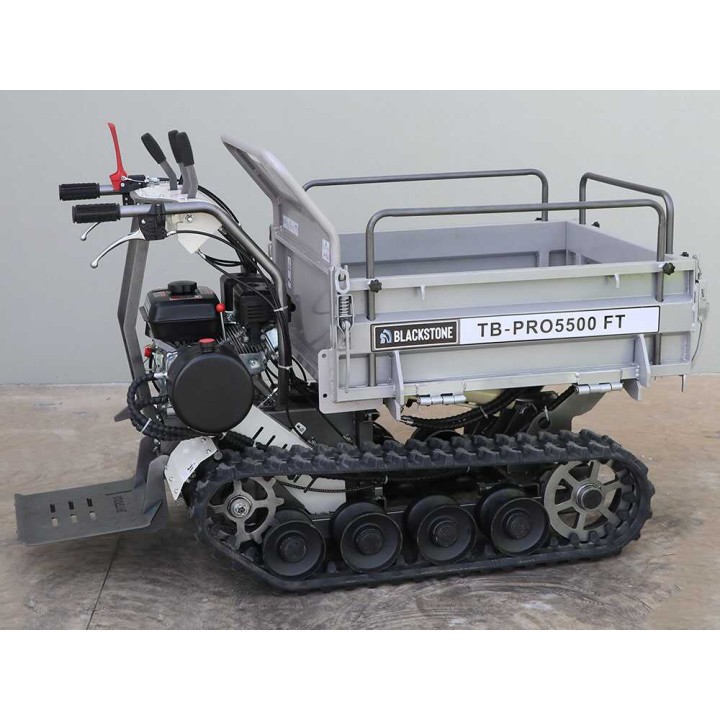

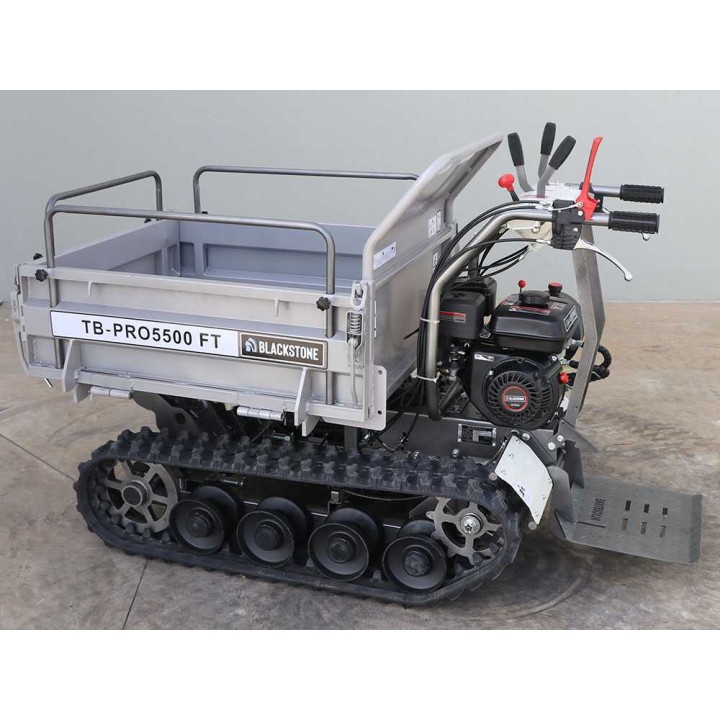

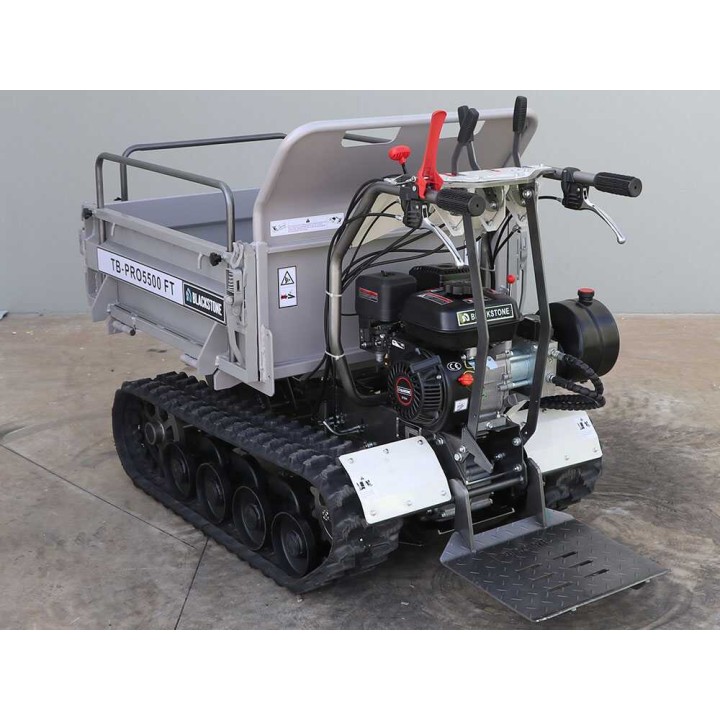

Blackstone TB-PRO 5500 FT telaketjukärry, 500 kg, hydraulinen kippi, 5,6 HP kuvat

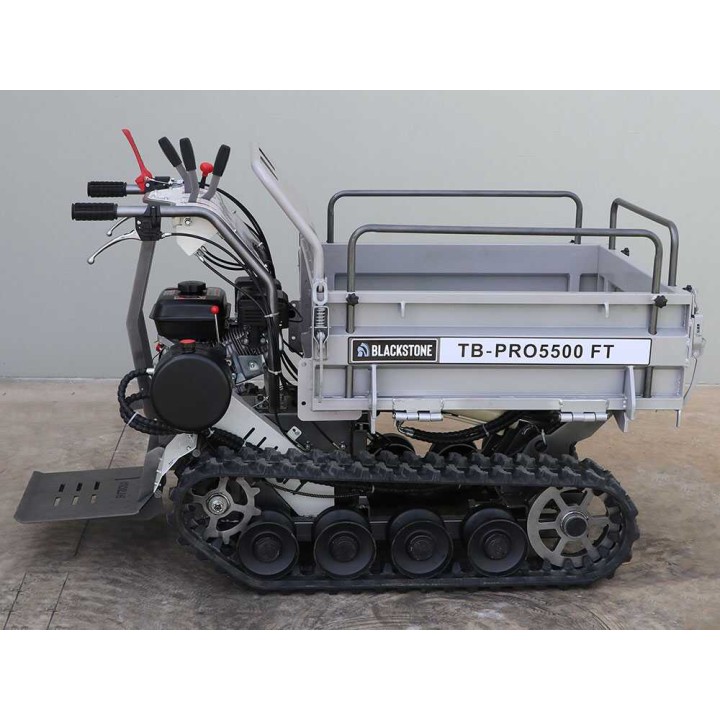

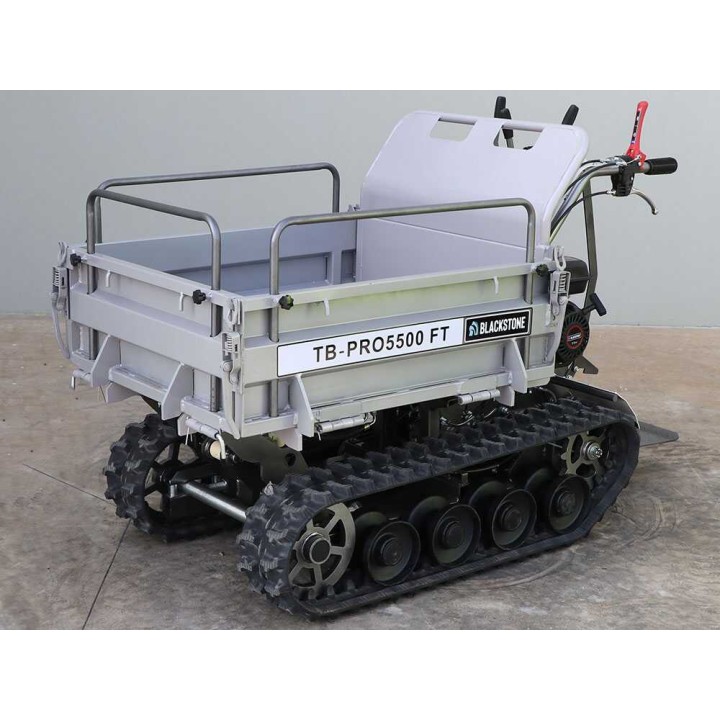

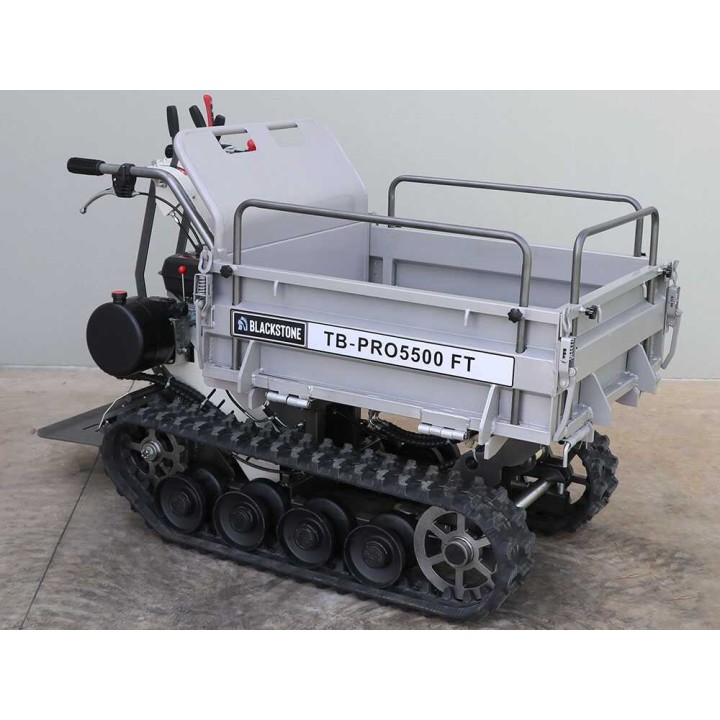

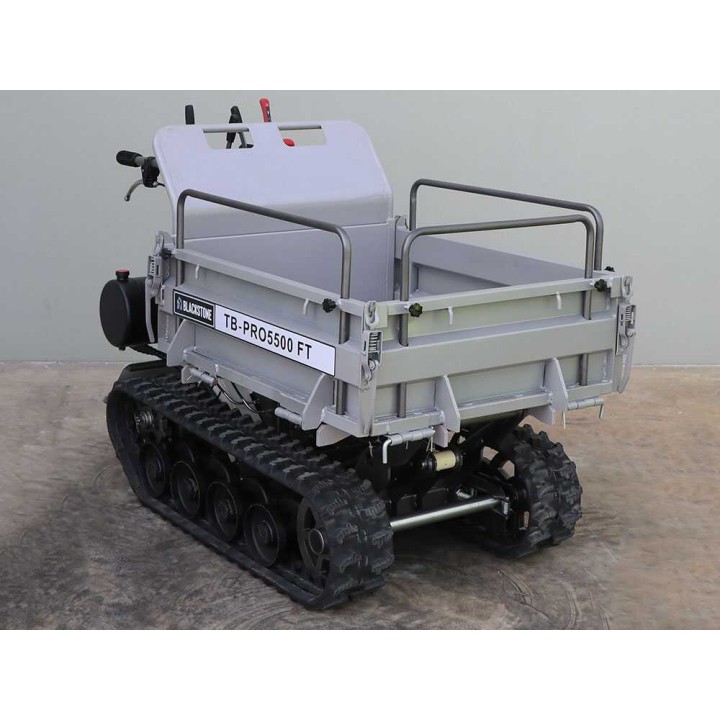

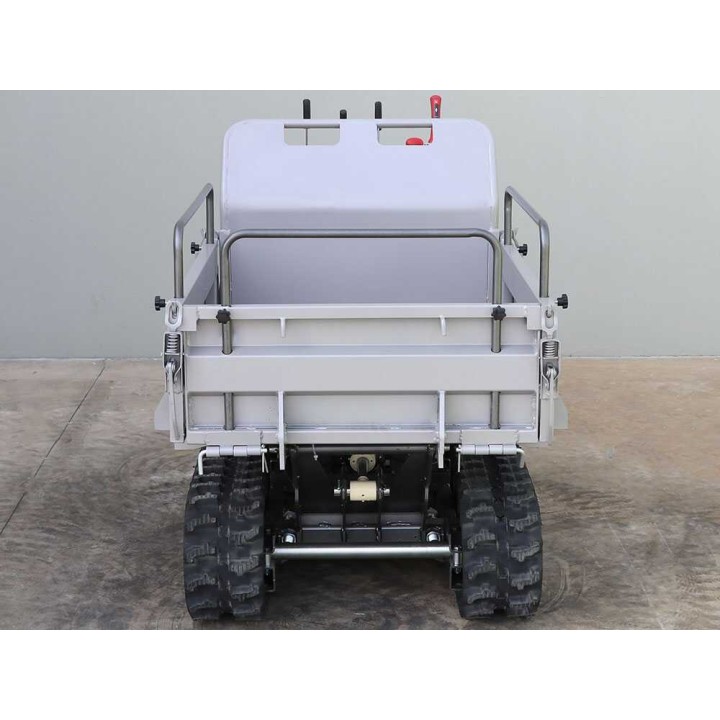

Blackstone TB-PRO 5500 FT telaketjukärry, 500 kg, hydraulinen kippi, 5,6 HP
Telaketjuvetoinen Blackstone TB-PRO 5500 FT -moottorikärry kuljettaa 500 kg:n kuormia, ja siinä on 5,6 HP:n moottori sekä hydraulisesti kipattava laajennettava lava.
Telaketjuvetoinen moottorikärry raskaisiin kuljetuksiin
Blackstone TB-PRO 5500 FT on telaketjuvetoinen moottorikärry rakennus-, piha- ja maatalouskäyttöön. Hydraulisesti kipattava ja laajennettava teräskippi helpottaa kuorman tyhjentämistä, ja kantavuus on 500 kg.
208 cm³:n, 5,6 HP:n nelitahtinen bensiinimoottori, kuusi eteen- ja kuusi peruutusvaihdetta sekä avustettu ohjaus tukevat työskentelyä myös kaltevalla ja epätasaisella alustalla. Tarkista öljymäärät aina ennen käynnistystä käyttöohjeen mukaisesti.
Tekniset pääominaisuudet
Moottorikärryn rakenne ja käyttö
Telaketjuvetoinen TB-PRO 5500 FT on tarkoitettu kuormien siirtämiseen erilaisissa työympäristöissä. Hallintalaitteet ohjaavat erikseen telaketjuja, ajonopeutta ja kipin toimintoja. Hydraulinen kippaus vähentää käsin tehtävää työtä kuorman purkamisessa.
Kippilaitaa voidaan laajentaa sivuilla olevien kiinnikkeiden avulla. Laajennettuna lavan pituus on 136 cm ja leveys 177 cm, ja ylälaitoja voidaan säätää käyttötarpeen mukaan.
Voimansiirron öljymäärä toimitetaan täytettynä, mutta öljytasot on tarkistettava aina ennen käynnistämistä käyttö- ja huolto-ohjeen mukaisesti.
Blackstone-moottori
Moottorina on yksisylinterinen 4-tahtinen OHV-bensiinimoottori, jonka iskutilavuus on 208 cm³ ja teho 5,6 HP eli 4,2 kW. Sylinteri on valurautaa ja voitelu tapahtuu öljykylvyssä.
Moottorissa on automaattinen puristuksenpoisto ja vetokäynnistys narulla. Moottori toimitetaan ilman öljyä. Täytä moottoriöljy ja lue käyttöohje huolellisesti ennen ensimmäistä käynnistystä.
Telaketjut ja alusta
Telaketjun alusta on mitoitettu järeäksi. Valettu veto- ja teräsrakenne, etu- ja takapään tasapaino sekä itsepuhdistuvat telarullat tukevat kuorman tasaista jakautumista ja pitoa alustalla.
Telaketjun takapään terävä, tankkityyppinen yläkulma helpottaa nousua portaiden ja muiden esteiden yli. Telaketju on 180 mm leveä ja sen tukipituus on 1 180 mm. Rullia on yhteensä neljä.

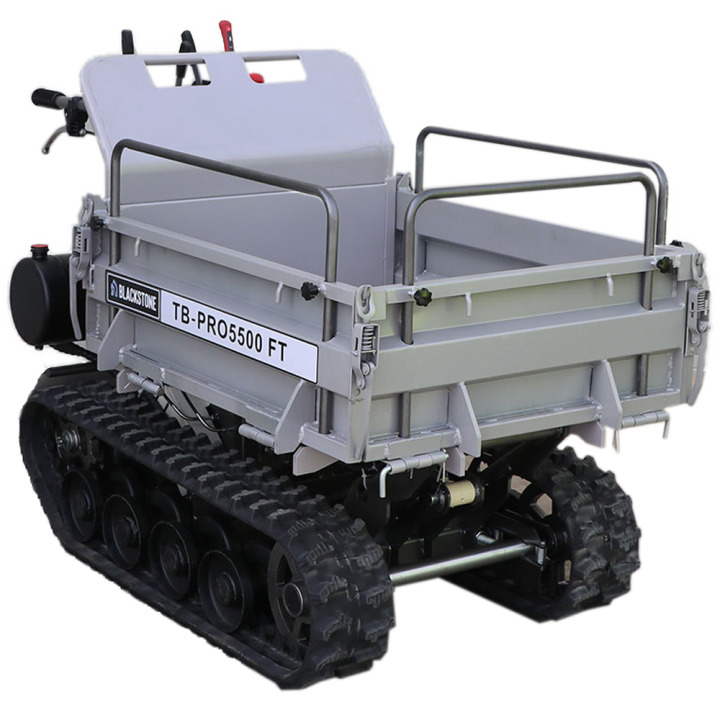

Hydraulisesti kipattava lava
Korkealujuusteräksinen lava on vahvistettu alapuolisilla putkipalkeilla. Lastaustaso on lähellä maata, mikä helpottaa kuormaamista ja tyhjentämistä. Lavan paksuus on 4 mm ja kantavuus 500 kg.
Hydraulinen kippaus tapahtuu hallintalaitteiden vivulla. Lavan mitat ovat 87 × 74 × 44 cm.
Laajennettava kippilava
Lavan sivulaidat voidaan avata ja laajentaa sivuilla olevien kiinnikkeiden avulla. Laajennettuna mitat ovat 136 × 177 cm. Ylälaitoja voidaan säätää kuorman koon mukaan.
Perusmitat ovat 87 × 74 × 44 cm, lavan paksuus 4 mm ja kantavuus 500 kg.
Hydraulinen nostopiiri
Hydraulipiiri nostaa kippilavan hallintalaitteiden vivulla. Kokoonpanoon kuuluvat hydraulipumppu, jakoventtiili ja säiliö hydrauliöljylle.
- Hydraulipumppu ja käyttövipu
- Jakoventtiili hallintalaitteiden alapuolella
- Vankka hydraulisylinteri
- Sulkuventtiili, joka pitää lavan paikallaan äkillisen painehäviön yhteydessä

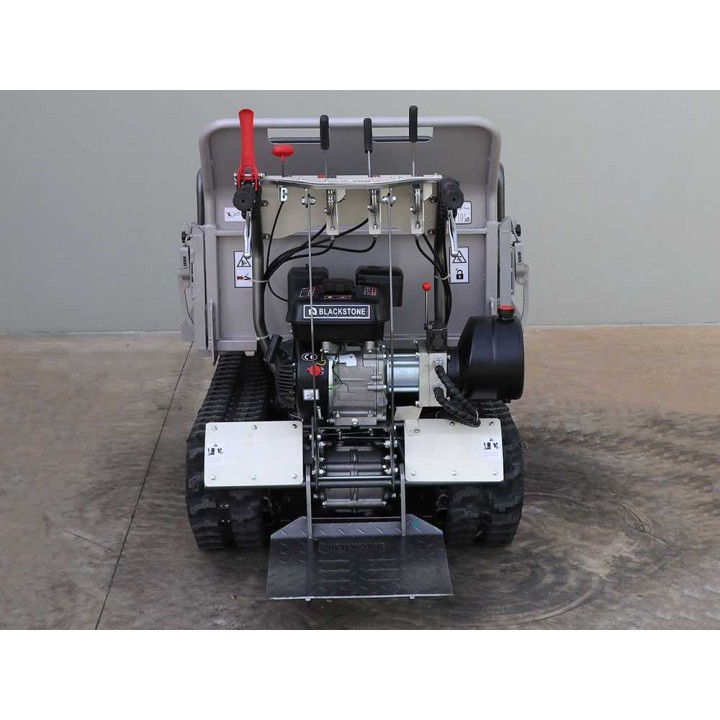

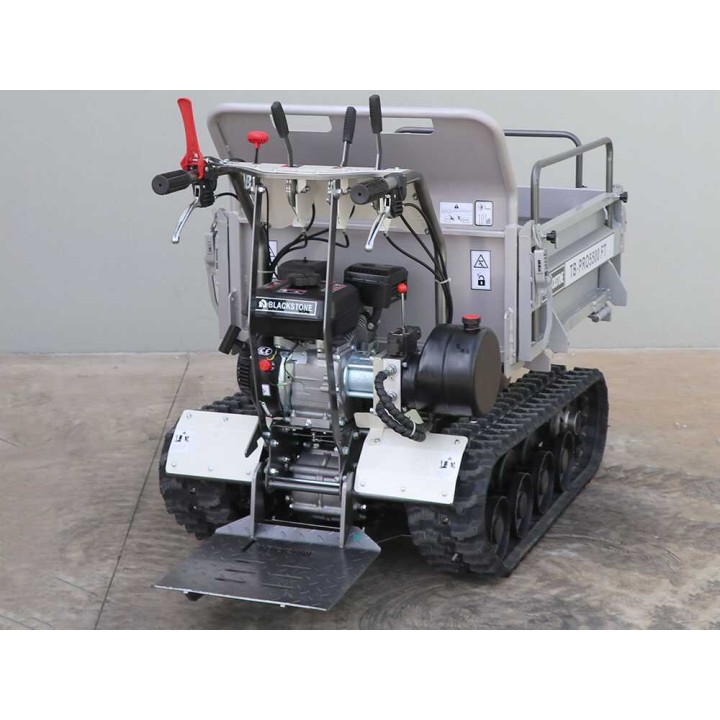

Hallintalaitteet ja vaihteisto
Hallintalaitteet on sijoitettu selkeästi ja niiden yhteydessä on käyttökaavio. Mekaanisessa vaihteistossa on kuusi eteen- ja kuusi peruutusvaihdetta. Alennusvaihde auttaa etenemisessä kaltevalla ja epätasaisella alustalla.
- Vasen punainen vipu: moottorikärryn kytkin
- Kaksi alempaa vipua: ohjaus
- Kaasuvipu: moottorin kierrosluvun säätö
- Alennusvaihde: nopeuden pienentäminen ja pidon lisääminen
- Vaihteisto: kuusi eteen- ja kuusi peruutusvaihdetta
- Suunnanvalitsin: ajosuunnan asettaminen
- Kippivipu: lavan nostaminen ja laskeminen
Toimitukseen sisältyy
- Moottorikärry toimitetaan alkuperäisessä kuormalavapakkauksessa
- Käyttöohje
- Säätö- ja kokoonpanoon tarkoitettu avainsarja
- Kokoonpanosarja
- Kaksi 4-tahtimoottorin öljypulloa
Moottoriöljy toimitetaan erikseen
Toimitukseen sisältyy kaksi 4-tahtimoottorille tarkoitettua öljypulloa. Moottori toimitetaan ilman öljyä, joten moottoriöljy on lisättävä ennen ensimmäistä käynnistystä käyttöohjeen mukaisesti.
Tekniset tiedot
Yleiset tiedot
| Malli | TB-PRO 5500 FT |
|---|---|
| Rakenne | Telaketjuvetoinen |
| Itsevetävä | Kyllä |
| Kantavuus | 500 kg |
| Kantavuus 20 %:n kaltevuudessa | 500 kg |
| Kantavuus 25 %:n kaltevuudessa | 320 kg |
| Enimmäiskaltevuus | 25 % |
| Valmistusmaa | Kiina |
Moottori
| Moottorin merkki | Blackstone |
|---|---|
| Moottorityyppi | Yksisylinterinen 4-tahtinen OHV |
| Iskutilavuus | 208 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 5,6 HP |
| Teho | 4,2 kW |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Puristuksenpoisto | Automaattinen |
| Käynnistys | Vetokäynnistys narulla |
| Valmistusmaa | Kiina |
Voimansiirto ja telaketjut
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Voimansiirto | Hihnavälitteinen |
| Vaihteiston mekaniikka | Öljykylvyssä toimivat hammaspyörät |
| Eteenpäin vaihtuvat vaihteet | 6 |
| Peruutusvaihteet | 6 |
| Hallinta | Hallintavivut |
| Telaketjun leveys | 180 mm |
| Telaketjun tukipituus | 1 180 mm |
| Telarullien määrä | 4 |
Varustelu
| Kippi | Laajennettava |
|---|---|
| Kippaus | Hydraulinen |
| Hydraulisylinteri | Kyllä |
| Hydraulinen kippisarja | Kyllä |
| Lavan paksuus | 4 mm |
| Lavan mitat | 87 × 74 × 44 cm |
| Lavan sisäkorkeus | 440 mm |
| Laajennetun lavan mitat | 136 × 177 cm |
| Kuljettajan astinlauta | Kyllä |
| Seisontajarrut | Kyllä |
| Avustettu ohjaus | Kyllä |
Toimitus ja mitat

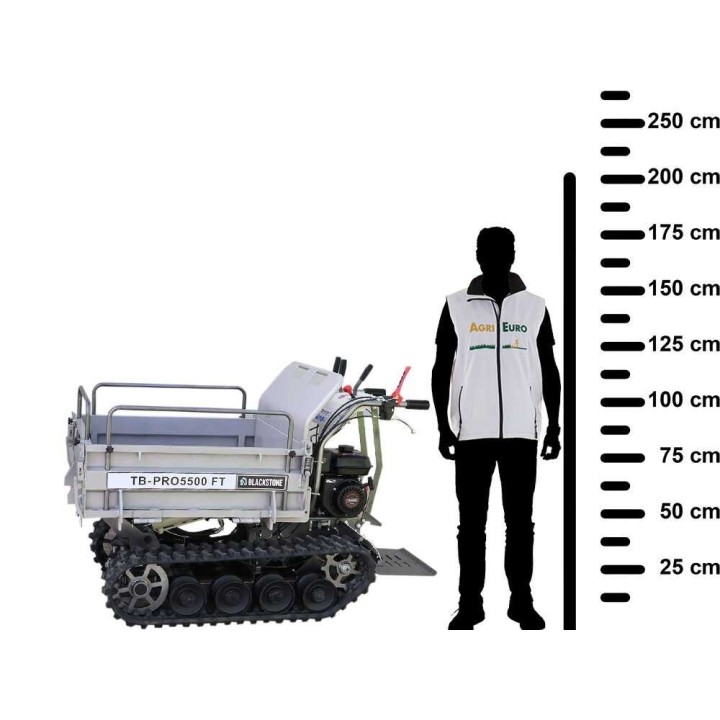

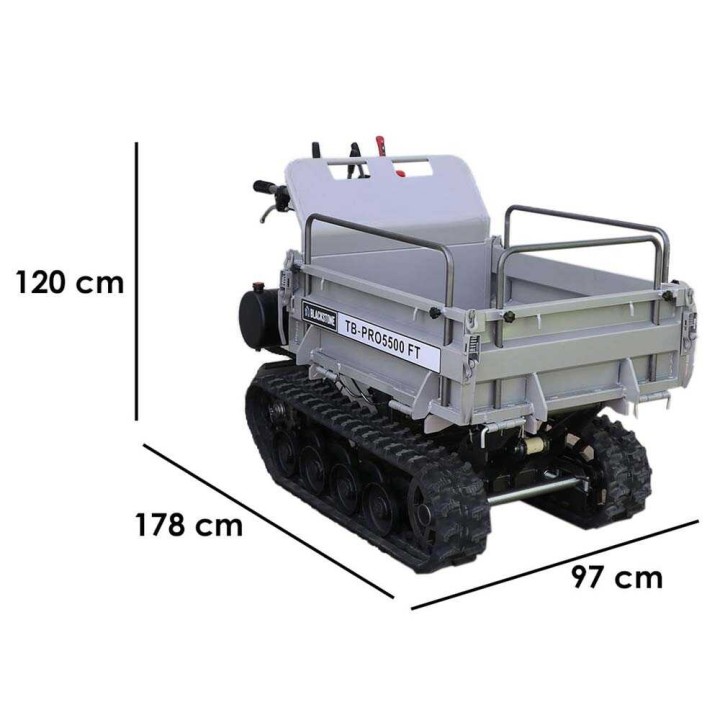

| Tuotteen mitat (P × L × K) | 178 × 97 × 120 cm |
|---|---|
| Nettopaino | 300 kg |
| Pakkaus | Kuormalavalla |
| Pakkauksen mitat (P × L × K) | 192 × 94 × 125 cm |
| Paino pakkauksineen | 370 kg |
| Toimitus hydraulisella nostolavalla | Kyllä |
| Kokoonpanotila | Valmiiksi koottu |
| Käyttöohje | Kyllä |
| Huoltoavaimien sarja | Kyllä |
| 4-tahtimoottorin öljypullot | 2 kpl |
Usein kysytyt kysymykset tuotteesta
Kuinka suuren kuorman moottorikärry voi kuljettaa?
Kantavuus on 500 kg. Enintään 20 %:n kaltevuudessa kantavuus on 500 kg ja 25 %:n kaltevuudessa 320 kg. Enimmäiskaltevuus on 25 %.
Mitkä ovat kärryn ja lavan mitat?
Tuotteen mitat ovat 178 × 97 × 120 cm ja nettopaino 300 kg. Lavan perusmitat ovat 87 × 74 × 44 cm, ja laajennettuna lavan mitat ovat 136 × 177 cm.
Millainen moottori ja käynnistys tässä moottorikärryssä on?
Moottorina on yksisylinterinen 4-tahtinen OHV-bensiinimoottori. Iskutilavuus on 208 cm³, nimellisteho 5,6 HP eli 4,2 kW, ja käynnistys tapahtuu narulla vetämällä.
Miten lava kipataan ja laajennetaan?
Lava kipataan hydraulisesti hallintalaitteiden vivulla. Sivulaidat voidaan avata ja laajentaa sivuilla olevien kiinnikkeiden avulla, ja ylälaitoja voidaan säätää kuorman koon mukaan.
Kuinka monta vaihdetta moottorikärryssä on?
Mekaanisessa vaihteistossa on kuusi eteen- ja kuusi peruutusvaihdetta. Alennusvaihde pienentää nopeutta ja lisää pitoa.
Mitä toimitukseen sisältyy ja missä kunnossa tuote toimitetaan?
Moottorikärry toimitetaan kuormalavalla valmiiksi koottuna. Mukana ovat käyttöohje, säätö- ja kokoonpanoon tarkoitettu avainsarja, kokoonpanosarja sekä kaksi 4-tahtimoottorin öljypulloa.
Moottori toimitetaan ilman öljyä, joten moottoriöljy on lisättävä ennen ensimmäistä käynnistystä käyttöohjeen mukaisesti.
