Zanon BC90 Cingo biotriturattori telaketjuilla, Honda GX390, 90 mm, 300 kg
Telaketjuilla liikkuva BC90 Cingo -biotriturattori oksien silppuamiseen, Honda GX390 -moottori, 90 mm leikkuuhalkaisija ja 300 kg:n dumper-lava.

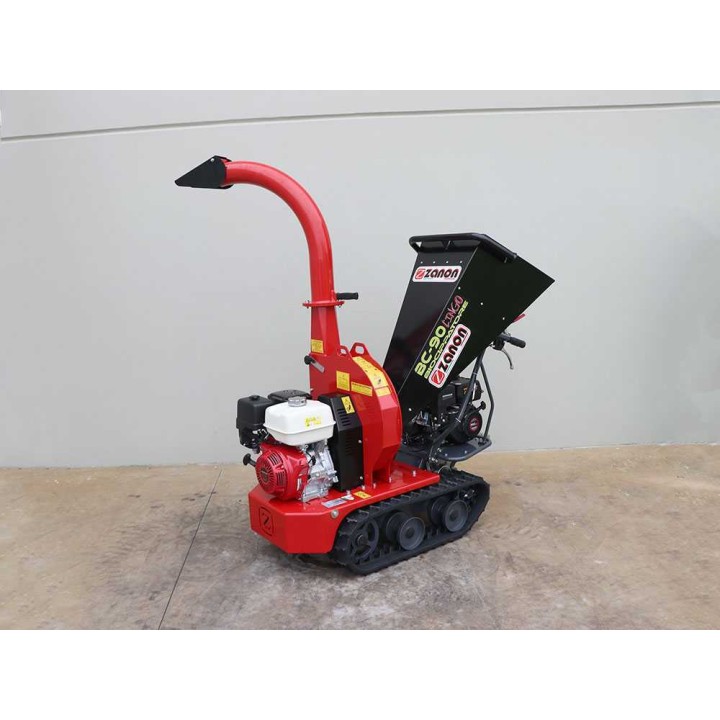

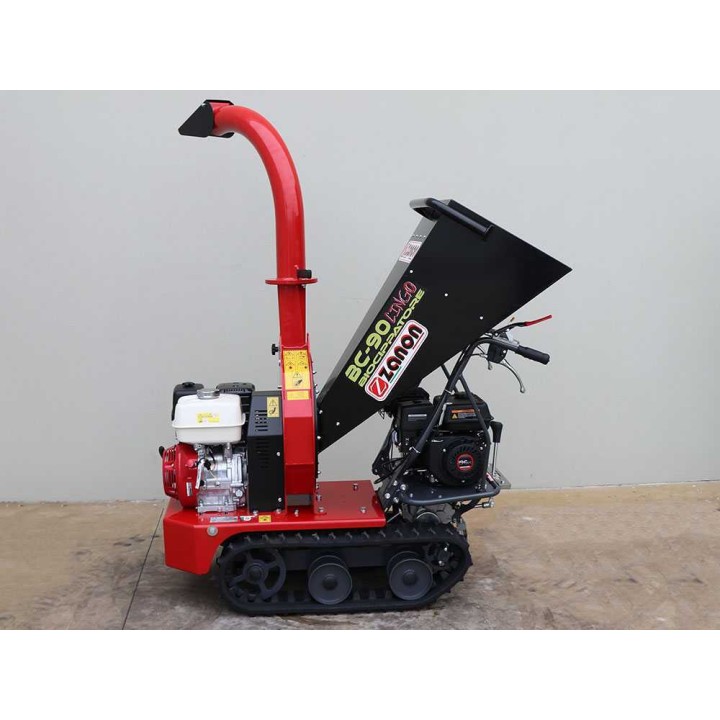

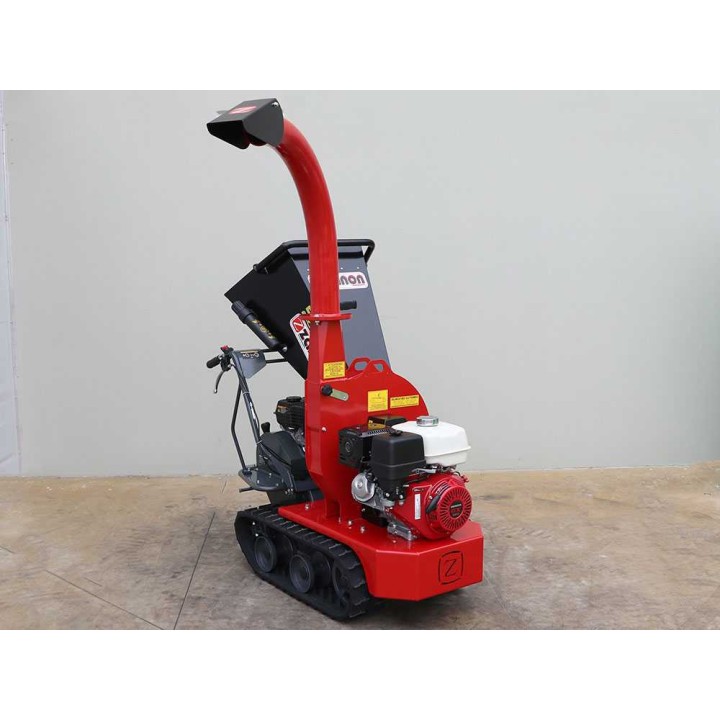

BC90 Cingo - telaketjuilla liikkuva biotriturattori
Zanon BC90 Cingo on telaketjuilla liikkuva biotriturattori ja moottorikärry, jolla voidaan silputa oksia, puujätettä ja kasvijätettä. Honda GX390 -moottorin, teräsrakenteisen leikkuuroottorin ja 2 terän, 10 vasaran sekä 2 vastaterän järjestelmän ansiosta ilmoitettu enimmäishalkaisija on 90 mm ja hakkeen koko 2–3 cm.
Telaketjualusta kuljettaa enintään 300 kg:n kuorman enintään 20 %:n kaltevuudessa. Laitteessa on manuaalisesti kallistettava dumper-lava, kolme eteenpäin- ja yksi peruutusvaihde sekä avustettu ohjaus. Oksasilppuri on tarkoitettu ensisijaisesti tuoreiden, pitkänomaisten ja mahdollisimman vähän oksaisten oksien käsittelyyn.
Tekniset pääominaisuudet

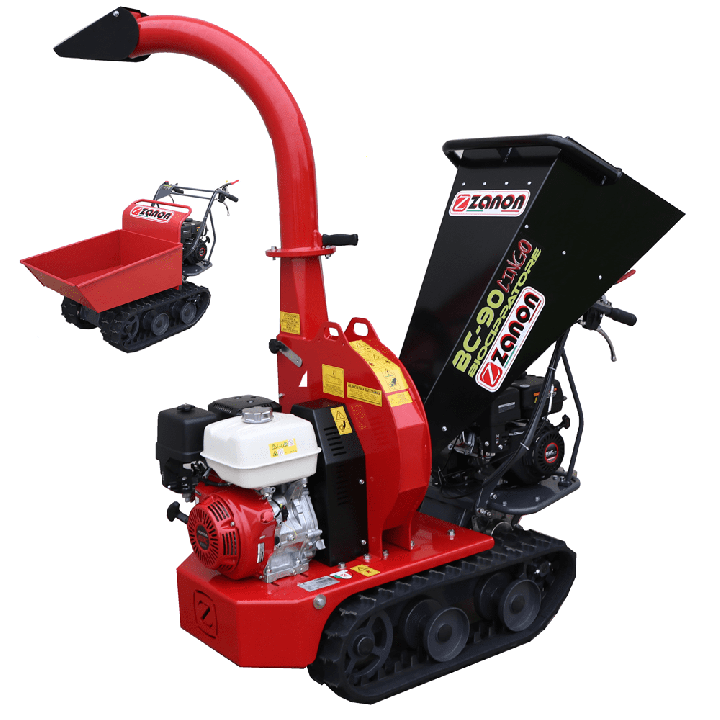

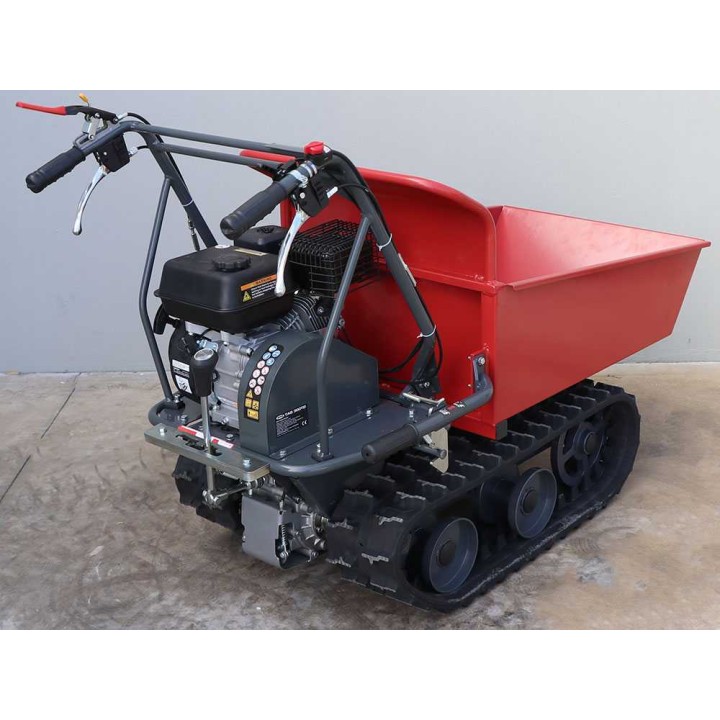

Telaketjuilla liikkuva kokonaisuus
BC90 Cingo yhdistää biotriturattorin, telaketjualustan ja dumper-lavan. Leikkuumoduuli voidaan asentaa telaketjulliseen moottoriyksikköön, jolloin sama kokonaisuus toimii myös materiaalin kuljetukseen tarkoitetun lavan kanssa.
Telaketjut tarjoavat suuren kosketuspinnan ja hyvän pidon epätasaisella alustalla. Laitteen kuljetuskapasiteetti on 300 kg ja ilmoitettu enimmäiskaltevuus 20 %.

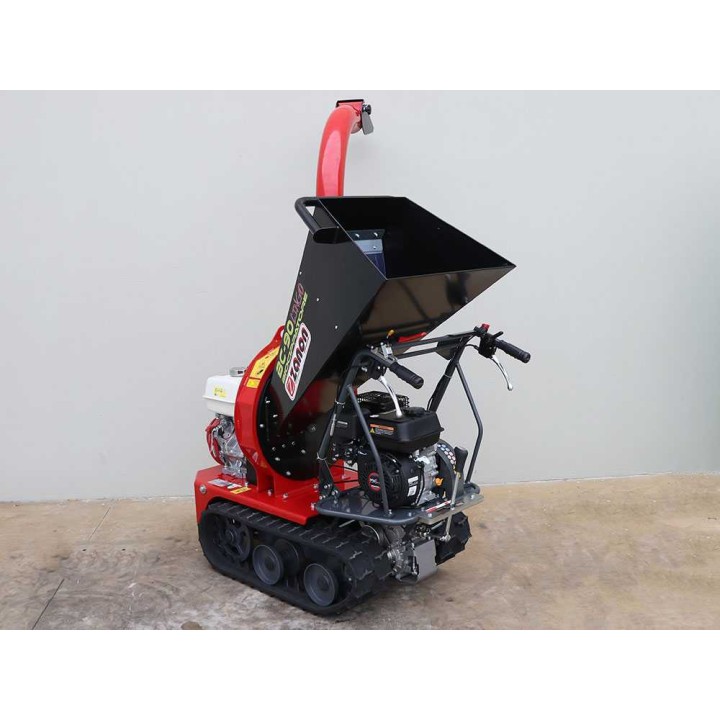

Biotriturattorimoduuli
Leikkuumoduulin teräsroottori on suunniteltu oksien ja muun puuperäisen materiaalin silppuamiseen. Laitteen ilmoitettu leikkuuhalkaisija on enintään 90 mm ja tuotetun hakkeen koko 2–3 cm.
- Teräsroottori
- 2 leikkuuterää
- 10 vasaraa
- 2 vastaterää
- Yksi syöttösuppilo
Oksasilppuria ei ole tarkoitettu irrallisen ruohon, lehtien tai neulasten silppuamiseen. Tuore, pitkä ja mahdollisimman vähän oksainen materiaali soveltuu käyttöön parhaiten. Puulaji ja puun kovuus voivat vaikuttaa leikkuukykyyn.

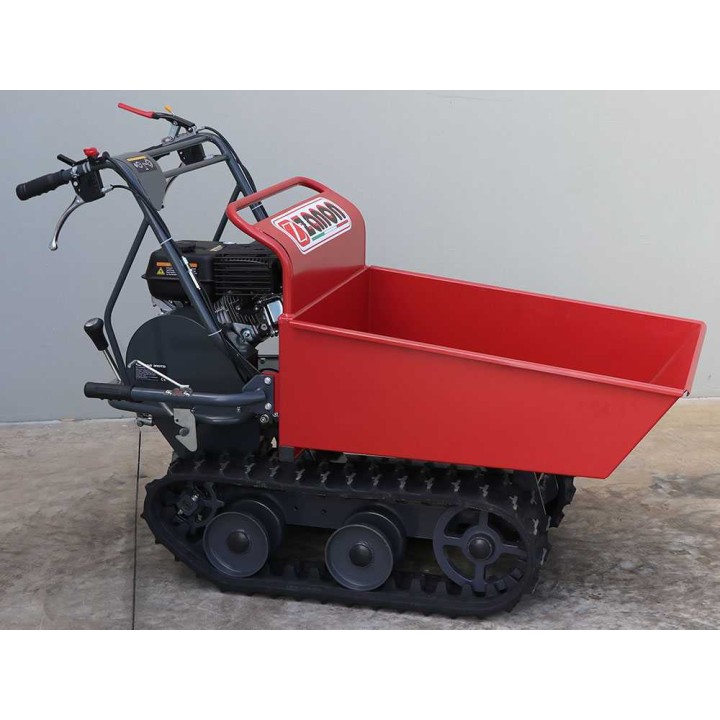

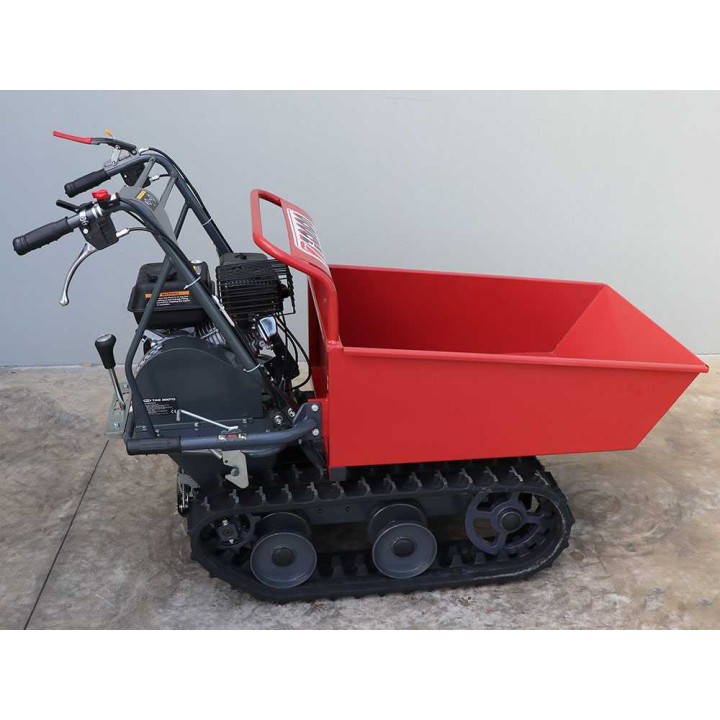

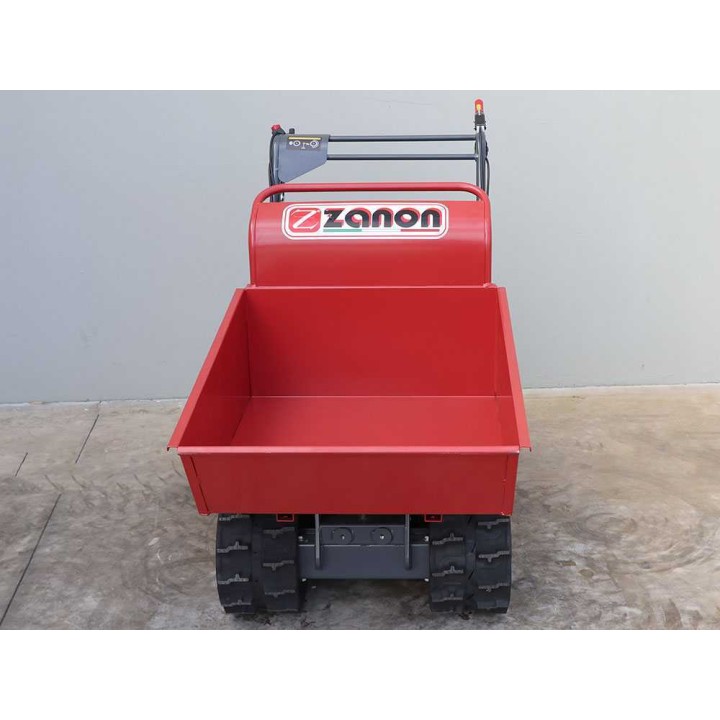

Dumper-lava
Metallinen lava on valmistettu lujasta teräksestä ja vahvistettu alaosan putkimaisilla poikkituilla. Matalalle sijoitettu lastaustaso helpottaa kuormaamista ja purkamista.
Lava kallistetaan manuaalisesti vapautusvivulla. Raskaampaa kuormaa voidaan nostaa sivussa olevalla nostovivulla. Lavan mitat ovat 88 × 63 cm, ja sitä voidaan käyttää esimerkiksi puun kuljettamiseen.
Telaketjualustan moottori
Telaketjualustan moottoriksi ilmoitetaan Loncin G200F. Kyseessä on yksisylinterinen, 4-tahtinen OHV-moottori, jonka iskutilavuus on 196 cm³ ja nimellisteho 6 HP. Tehoarvoksi ilmoitetaan lisäksi 5,5 HP.
Moottori toimitetaan ilman öljyä. Lue käyttöohje ennen käynnistämistä ja lisää moottoriöljy ohjeiden mukaisesti.

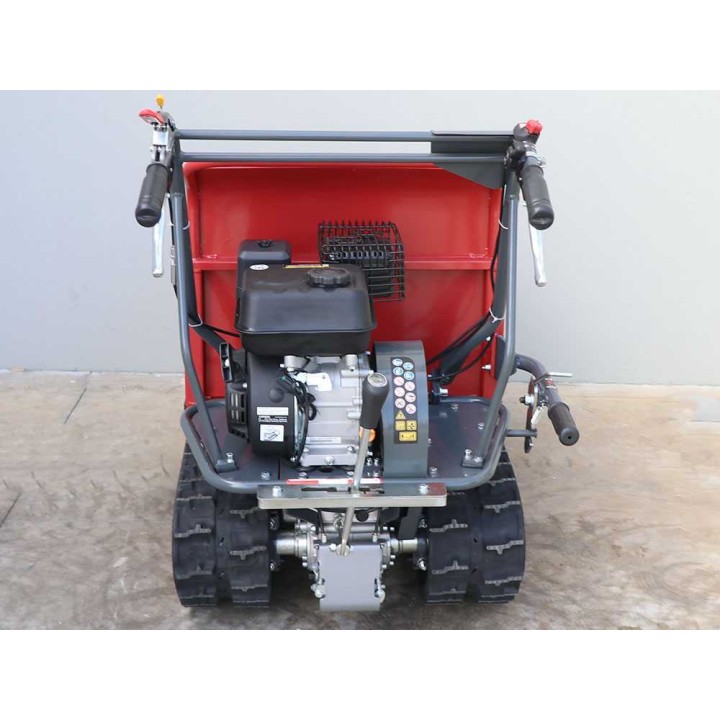

Hallintalaitteet
Hallintalaitteet on sijoitettu ergonomisesti. Punainen käyttövipu aktivoi liikkeen, ja alemmat vivut ohjaavat oikeaa ja vasenta telaketjua. Vivun osittainen käyttö mahdollistaa ohjauksen säätämisen.
- A: Liikkeen aktivointivipu
- B: Oikean telaketjun ohjausvipu
- C: Vasemman telaketjun ohjausvipu
- D: Kaasuvipu ja virransyötön katkaisin
- E: Lavan kallistusvipu
Turvajarru pysäyttää laitteen nopeasti. Lavan kallistamiseen käytetään sille tarkoitettua vipua.
Vaihteisto, jarrut ja voimansiirto
Mekaanisessa vaihteistossa on kolme eteenpäin- ja yksi peruutusvaihde. Pysäköintijarrut liittyvät vaihteistoon ja kytkeytyvät automaattisesti hallintalaitteiden vapautuessa.
Telaketjujen yksilöllinen ohjaus mahdollistaa suunnan muuttamisen hidastamalla tai pysäyttämällä toisen telaketjun. Voimansiirto on hihnavälitteinen.
Honda GX390 -moottori
Biotriturattorin moottorina on Honda GX390. Moottori on yksisylinterinen, 4-tahtinen OHV-rakenteinen bensiinimoottori, jonka iskutilavuus on 389 cm³. Nimellisteho on 13 HP ja ilmoitettu tehokas teho 11,7 HP.
- Sylinteri: alumiinia
- Puristussuhde: 9,0:1
- Enimmäiskierrosluku: 3 600 r/min
- Vääntömomentti: 26,5 Nm / 2,7 kgfm / 2 500 r/min
- Polttoainesäiliö: 6,1 l
Moottori toimitetaan ilman öljyä. Ennen käyttöä moottoriöljy on lisättävä käyttöohjeen mukaisesti.

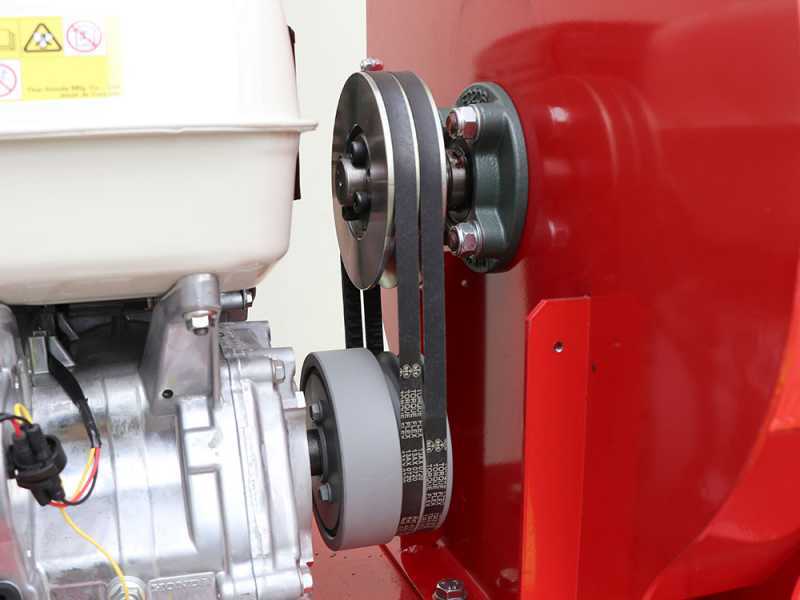

Vahvistettu kaksinkertainen hihnavoimansiirto
Kaksinkertainen hihnavoimansiirto erottaa moottorin ja sisäisen leikkuuroottorin toisistaan. Jos roottori pysähtyy liian suuren puun tai muun vieraan kappaleen vuoksi, hihnavoimansiirto voi luistaa ja suojaa voimansiirtoakselia.
Rakenne on tarkoitettu vähentämään moottoriin ja leikkuulaitteistoon kohdistuvia iskuja.
Terillä ja vasaroilla toimiva leikkuujärjestelmä
Leikkuuroottorissa on kaksi suurikokoista terää, jotka on asennettu pyörivään teräsrullaan. Järjestelmää täydentävät kymmenen vasaraa ja kaksi vastaterää.
Roottorin tasapainotettu akseli ja terien sekä vasaroiden yhdistelmä muodostavat ilmoitetun 2–3 cm:n hakkeen. Lähdemateriaalissa ilmoitettu tuotantoteho on 4–6 m³/h.
Telaketjut ja alusta
Vahvistetut kumitelaketjut on varustettu pitävällä kulutuspinnalla. Telaketjualustan takaosan terävämpi, tankkimaista rakennetta muistuttava kulma helpottaa portaiden ja muiden esteiden ylittämistä.
Avustettu ohjaus ja erillisten telaketjujen hallinta helpottavat liikkumista erilaisilla pinnoilla.

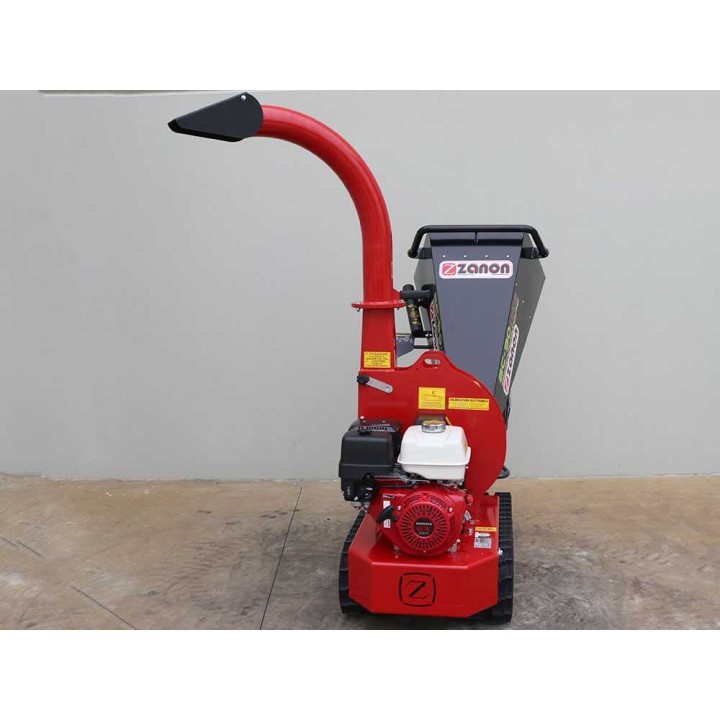

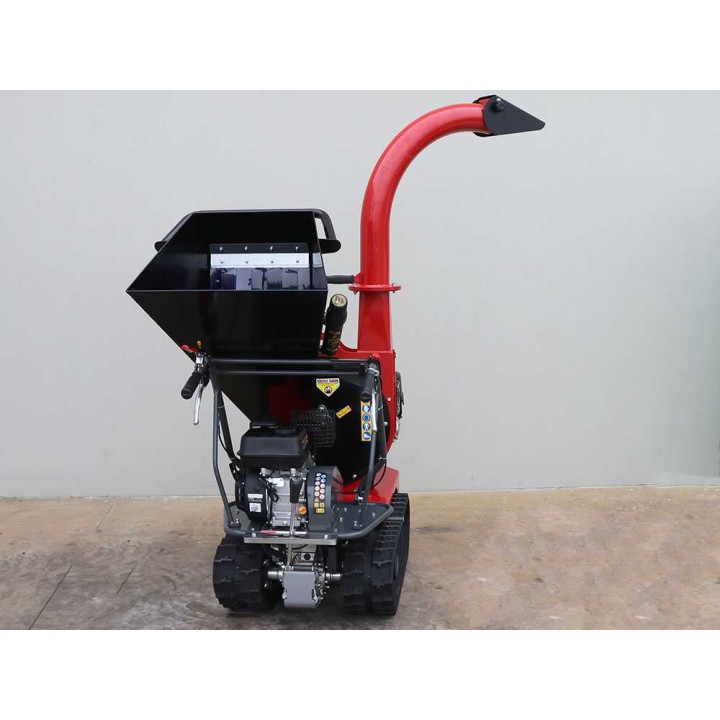

Poistoputki ja muut rakenteet
Korkea poistoputki on varustettu säädettävällä deflektorilla. Putkea voidaan kääntää manuaalisesti oikealle tai vasemmalle löysäämällä ja kiristämällä säätönuppia.
- Korkea poistoputki
- Säädettävä deflektori
- Manuaalinen kierto
- Nostokoukut
- Käyttöohjeen pidike
Poistoputken rakenne mahdollistaa silputun materiaalin ohjaamisen lavalle.
Toimitukseen sisältyvät varusteet
- Biotriturattorimoduuli
- Dumper-lavamoduuli
- Telaketjullinen moottoriyksikkö
- Käyttö- ja huolto-ohjeet
- Lavan lukituskoukku huoltotöitä varten
- Kaksi 10W40-moottoriöljypulloa 4-tahtimoottoreille
- Tulppa-avain
Laite toimitetaan puisissa kuljetuslaatikoissa kuormalavoille pakattuna.
Öljyä koskeva huomautus
Moottori toimitetaan ilman öljyä. Ennen ensimmäistä käynnistystä moottoriin on lisättävä käyttöohjeessa määritelty öljy. Käyttöohje on luettava huolellisesti ennen laitteen käynnistämistä.
Tekniset tiedot
Yleiset tiedot
| Malli | BC90 Cingo |
|---|---|
| Tyyppi | Telaketjullinen |
| Käyttövoima | Polttomoottori |
| Hydraulinen itsevetojärjestelmä | Ei |
| Poistokanava | Korkea, kääntyvä |
| Syöttösuppiloiden määrä | 1 |
| Ulomman syöttösuppilon korkeus | 47 cm |
| Ulomman syöttösuppilon leveys | 63 cm |
| Kantavuus | 300 kg |
| Enimmäiskaltevuus | 20 % |
| Lavatyyppi | Dumper |
| Lavan kallistus | Manuaalinen |
| Lavan sisäkorkeus | 21 mm |
| Sähkökäynnistys | Ei |
| Lava | Metallinen |
| Valmistusmaa | Italia |
Biotriturattorin moottori
| Merkki | Honda |
|---|---|
| Malli | GX390 |
| Tyyppi | 4-tahtinen, yksisylinterinen OHV |
| Iskutilavuus | 389 cm³ |
| Sylinteri | Alumiinia |
| Puristussuhde | 9,0:1 |
| Enimmäiskierrosluku | 3 600 r/min |
| Vääntömomentti | 26,5 Nm / 2,7 kgfm / 2 500 r/min |
| Nimellisteho | 13 HP |
| Tehokas teho | 11,7 HP |
| Polttoaine | Bensiini |
| Polttoainesäiliö | 6,1 l |
| Voitelu | Öljykylpy |
| Automaattinen puristuksen poisto | Kyllä |
| Valmistusmaa | Japani |
Telaketjualustan moottori
| Merkki ja malli | Loncin G200F |
|---|---|
| Tyyppi | 4-tahtinen, yksisylinterinen OHV |
| Sylinteri | Alumiinia |
| Iskutilavuus | 196 cm³ |
| Nimellisteho | 6 HP |
| Tehokas teho | 5,5 HP |
Voimansiirto
| Vaihteisto | Mekaaninen, vaihteellinen |
|---|---|
| Voimansiirto | Hihnavälitteinen |
| Vaihteiston rakenne | Hammaspyörät öljykylvyssä |
| Eteenpäinvaihteet | 3 |
| Peruutusvaihteet | 1 |
| Vaihteet | 3 + 1 |
| Käyttö | Vaihdelaatikon vipu |
Leikkuulaitteisto
| Rungon materiaali | Karkaistu teräs |
|---|---|
| Oksan enimmäishalkaisija | 90 mm |
| Leikkuuroottori | Terät ja vasarat |
| Terien määrä | 2 |
| Vasaroiden määrä | 10 |
| Terien liike | Pyörivä |
| Vastaterien määrä | 2 |
| Hakkeen koko | 2–3 cm |
Varustelu
| Lava | Dumper |
|---|---|
| Avustettu ohjaus | Kyllä |
| Telaketjujen määrä | 2 |
| Poistoputken kierto | Manuaalinen |
Toimitukseen sisältyvät varusteet
| 10W40-moottoriöljypullot | 2 |
|---|---|
| Tulppa-avain | Kyllä |
| Käyttöohje | Kyllä |
| Lavan lukituskoukku | Kyllä |

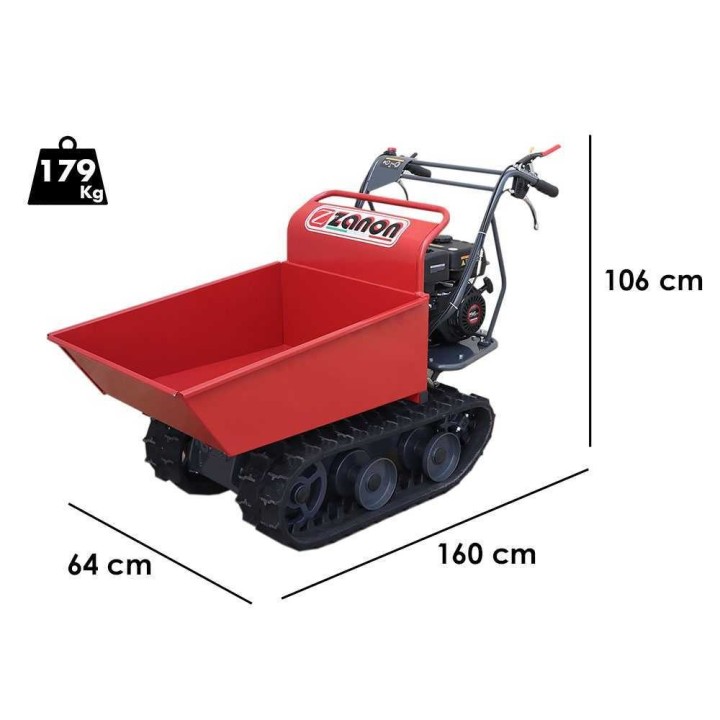

Mitat ja paino

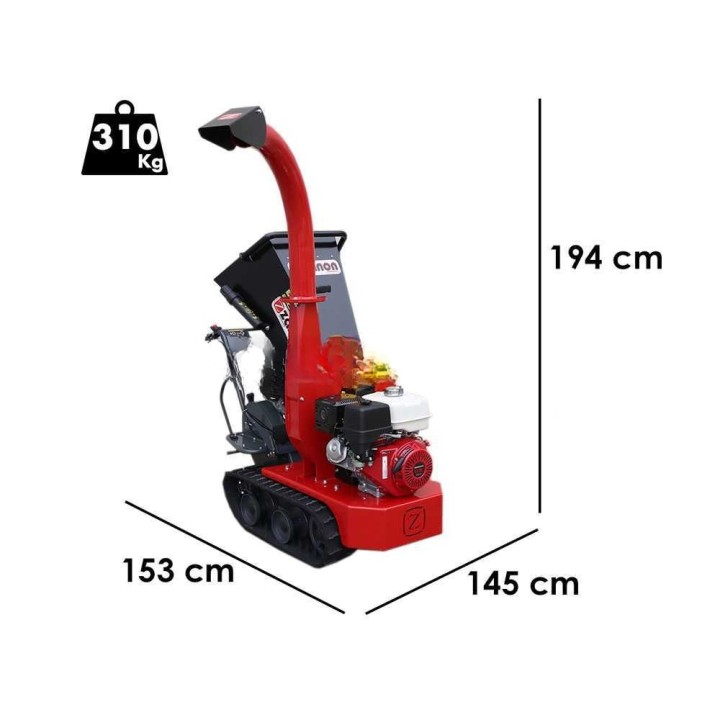

| Tuotteen mitat | 153 × 145 × 194 / 160 × 64 × 106 cm |
|---|---|
| Nettopaino | 310 kg |
| Pakkaus | Alkuperäinen puulaatikko |
| Pakkausmitat | 160 × 75 × 170 cm |
| Bruttopaino pakkauksessa | 425 kg |
Usein kysytyt kysymykset tuotteesta
Minkä kokoisia oksia laitteella voidaan silputa?
Oksan ilmoitettu enimmäishalkaisija on 90 mm. Tuotetun hakkeen koko on 2–3 cm.
Millainen materiaali soveltuu biotriturattorille?
Oksasilppuri on tarkoitettu ensisijaisesti tuoreiden, pitkänomaisten ja mahdollisimman vähän oksaisten oksien käsittelyyn. Irrallista ruohoa, lehtiä tai neulasia ei ole tarkoitettu silputtavaksi.
Mikä on laitteen kantavuus ja suurin ilmoitettu kaltevuus?
Telaketjualustan kuljetuskapasiteetti on 300 kg ja ilmoitettu enimmäiskaltevuus 20 %.
Mitkä ovat tuotteen mitat ja paino?
Tuotteen mitat ovat 153 × 145 × 194 / 160 × 64 × 106 cm ja nettopaino 310 kg. Lavan mitat ovat 88 × 63 cm.
Mitä tuotteeseen sisältyy?
Toimitukseen sisältyvät biotriturattorimoduuli, dumper-lavamoduuli, telaketjullinen moottoriyksikkö, käyttö- ja huolto-ohjeet, lavan lukituskoukku, kaksi 10W40-moottoriöljypulloa 4-tahtimoottoreille ja tulppa-avain.
Mitä pitää huomioida ennen moottorin ensimmäistä käynnistystä?
Moottori toimitetaan ilman öljyä. Ennen ensimmäistä käynnistystä moottoriin on lisättävä käyttöohjeessa määritelty öljy, ja käyttöohje on luettava huolellisesti.
