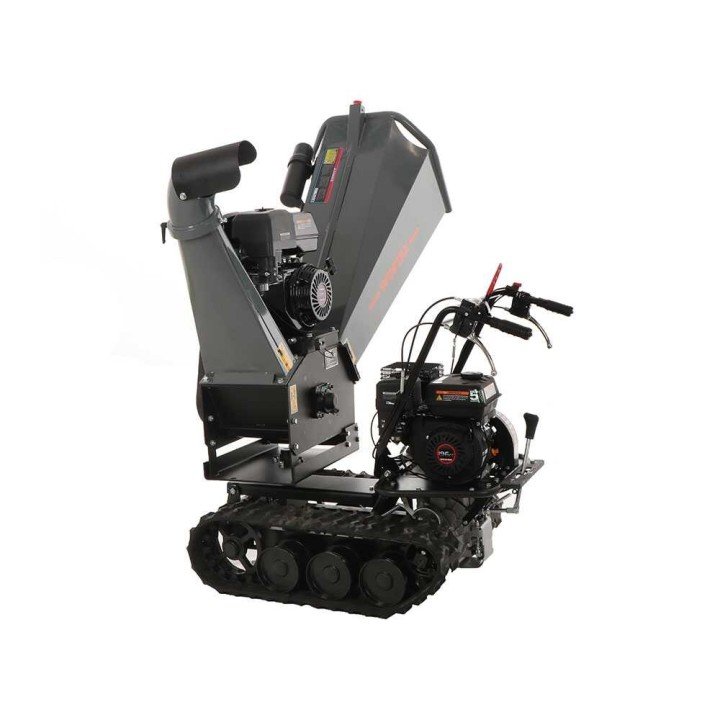

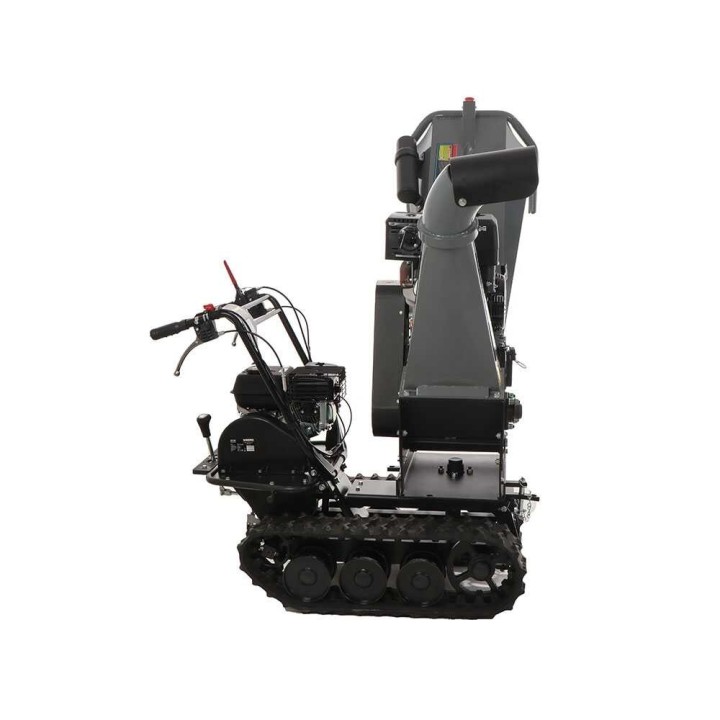

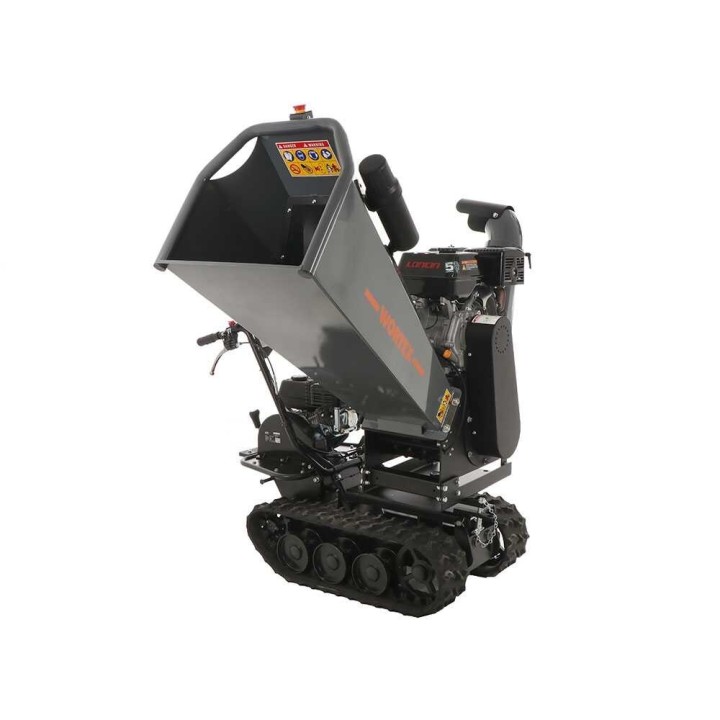

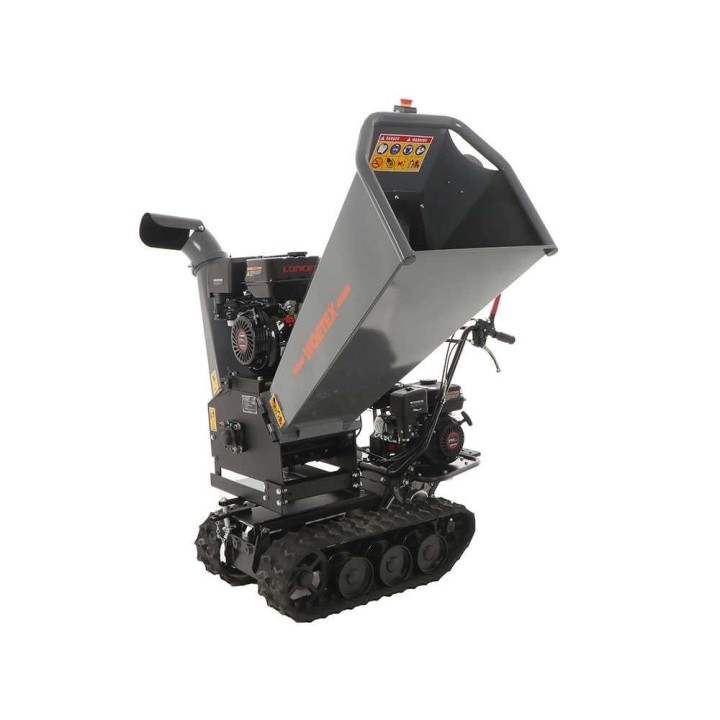

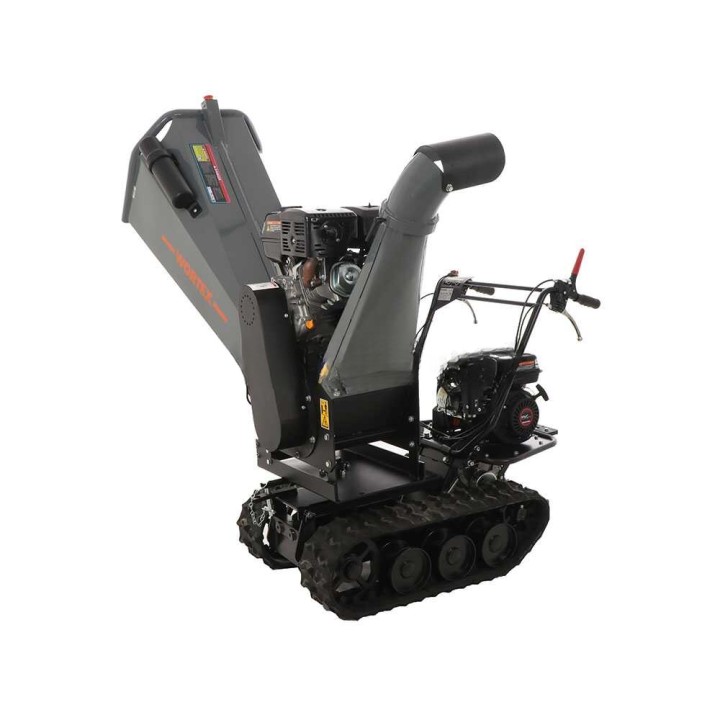

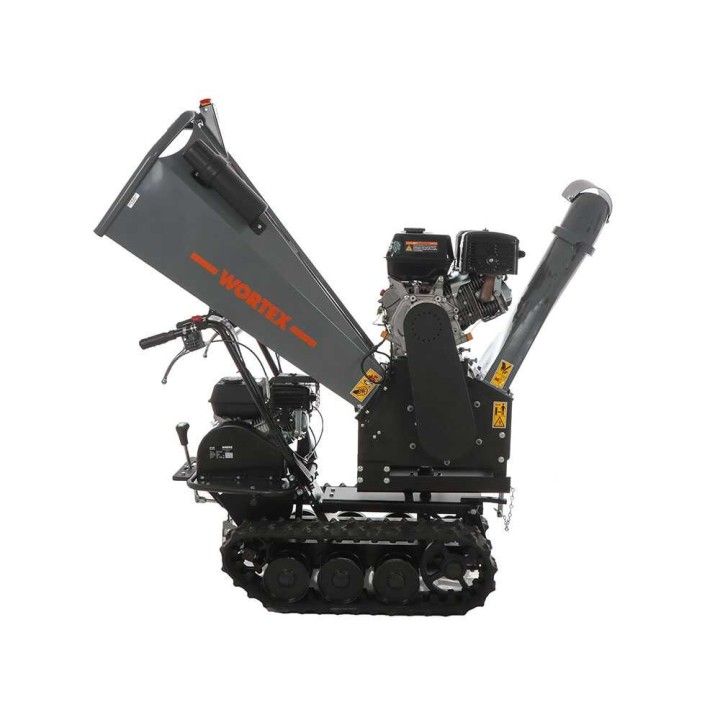

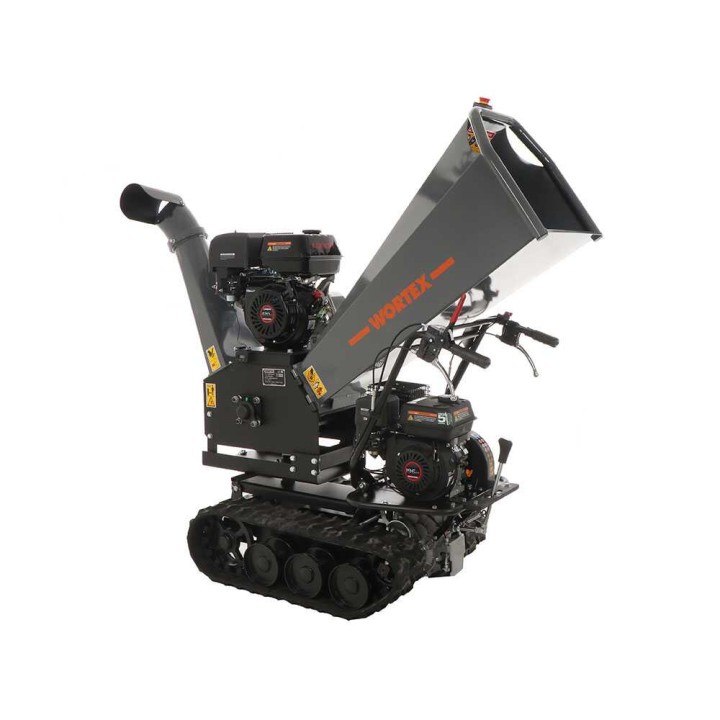

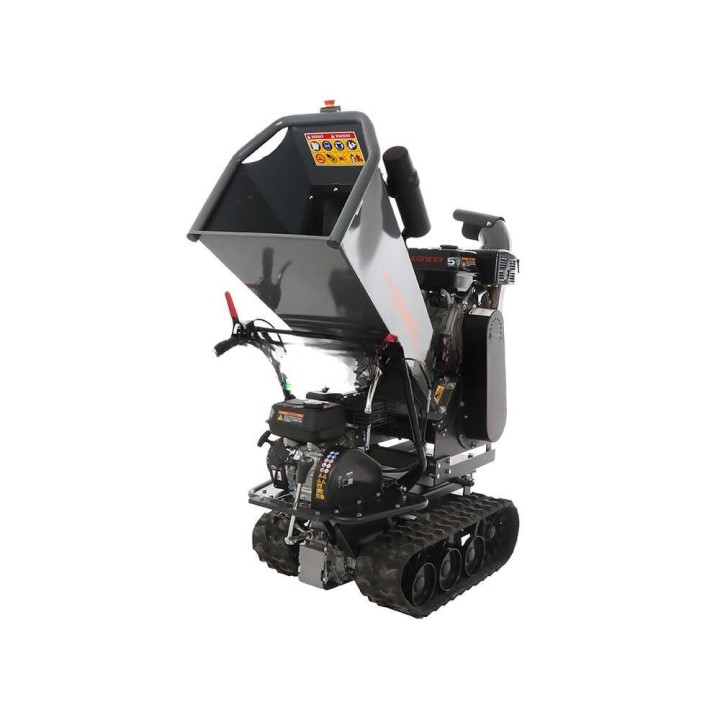

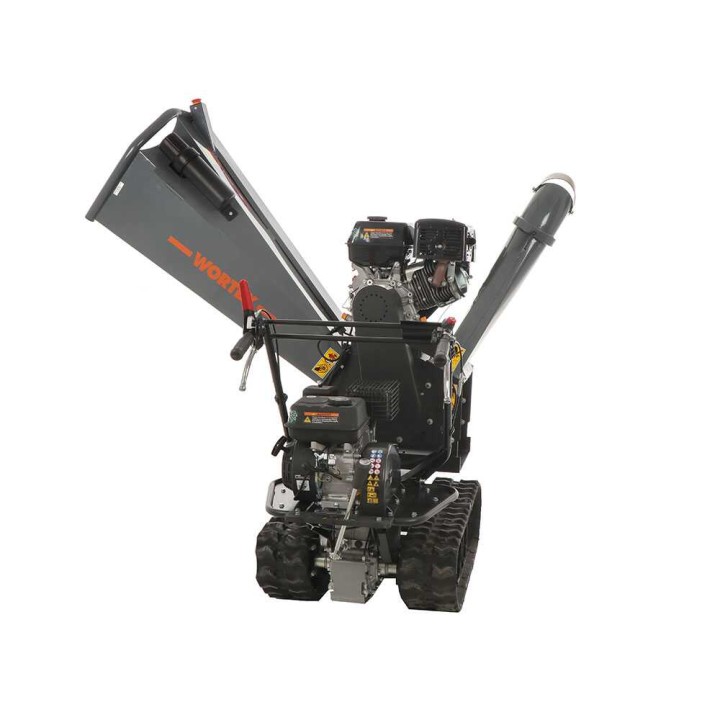

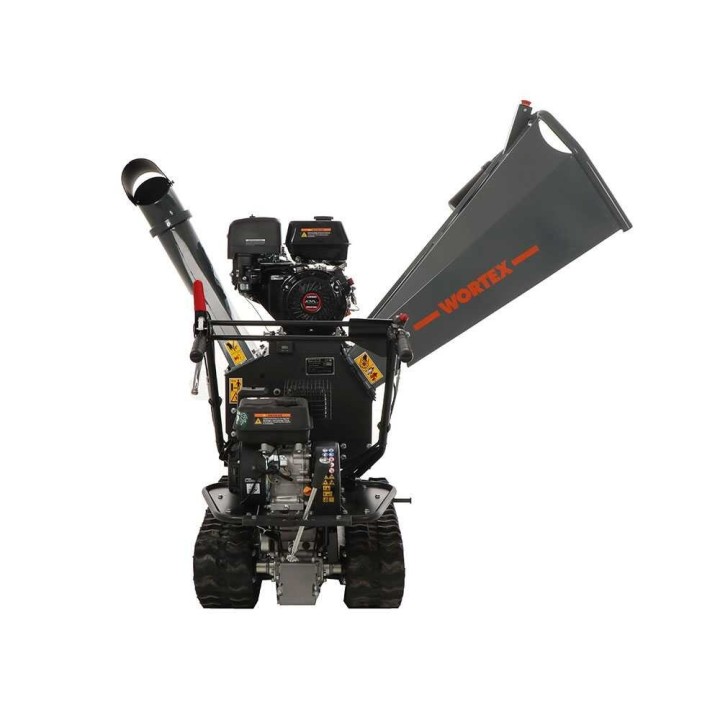

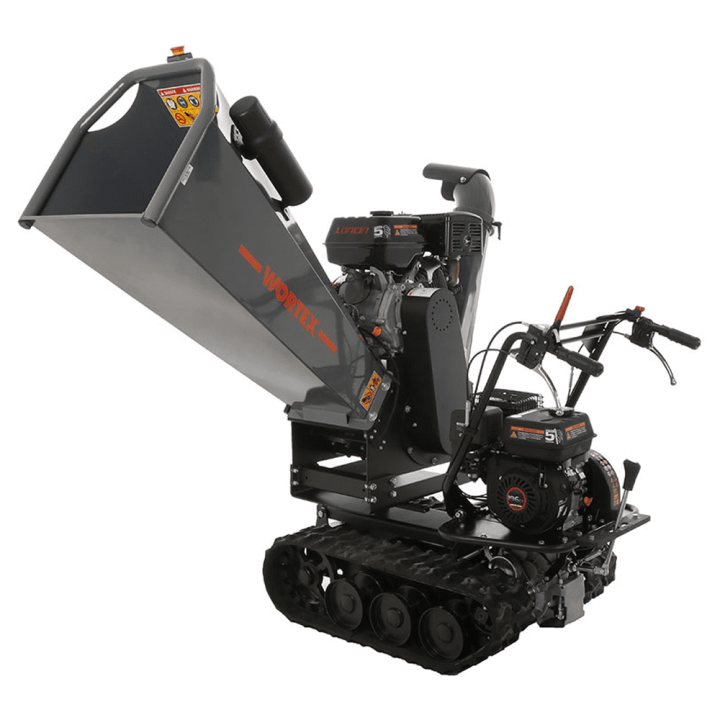

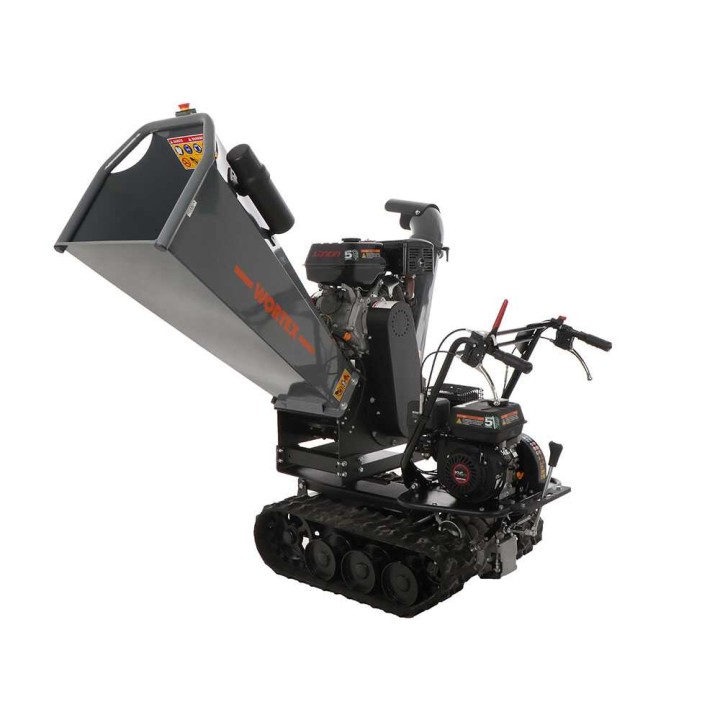

Wortex Tiger D420/120L tela-alustainen biokannotin, Loncin G420, 15 HP
Tela-alustainen 15 HP:n bensiinikäyttöinen biokannotin oksille ja puuainekselle, enintään 90 mm:n halkaisijalle, säädettävällä poistokourulla.
Tiger D420/120L - tela-alustainen biokannotin
Wortex Tiger D420/120L on tela-alustainen bensiinikäyttöinen biokannotin oksien, risujen ja puuaineksen murskaamiseen. Koneessa on Loncin D420 -moottori, 420 cm³ iskutilavuus ja 15 HP nimellisteho.
Tela-alusta helpottaa siirtämistä erilaisilla pinnoilla. Raskas roottori, kaksi terää ja vastaterä käsittelevät halkaisijaltaan enintään 90 mm:n oksia. Koneessa on yksi syöttösuppilo, säädettävä poistokouru ja kaksi turvajärjestelmää.
Tekniset pääominaisuudet
Tiger D420/120L:n rakenne ja käyttötarkoitus
Kokonaisuus muodostuu SFL 300 -tela-alustasta ja Drake D420/120L -biokannotinosasta. Tela-alusta helpottaa koneen siirtämistä, ja pyörivä alusta voidaan lukita kolmeen asentoon poistokourun suuntaamiseksi.
Kone käsittelee puuta, risuja ja oksia enintään 90 mm:n halkaisijaan asti. Hakkeen ilmoitettu koko on 4–5 cm. Kone on tarkoitettu oksien käsittelyyn, ei irtonaisen ruohon, lehtien tai neulasten murskaamiseen.
Tela-alusta
Tela-alusta on varustettu kolmella rullalla. Vahvistetut kumitelat tarjoavat pitävän kosketuksen erilaisilla pinnoilla, ja telan takaosan terävämpi profiili helpottaa portaiden ja muiden esteiden ylittämistä.
- Telan kokonaispituus 940 mm
- Telan leveys 180 mm
- Kolme rullaa
- Enimmäiskaltevuus 20 %
Tela-alustan Loncin G200F -moottori
Tela-alustaa käyttää Loncin G200F -moottori. Yksisylinterinen 4-tahtimoottori käyttää OHV-tekniikkaa, ja sen iskutilavuus on 196 cm³. Nimellisteho on 6,5 HP ja polttoainesäiliön tilavuus 3,6 litraa.
Moottori toimitetaan ilman öljyä. Öljy on lisättävä ennen ensimmäistä käynnistystä käyttöohjeen mukaisesti.
Biokannotimen Loncin G420 -moottori
Leikkuuyksikköä käyttää Loncin G420 -moottori. Yksisylinterisessä 4-tahtimoottorissa on OHV-venttiilikoneisto, 420 cm³ iskutilavuus ja 15 HP nimellisteho. Käynnistys tapahtuu vetokäynnistimellä.
Koneessa on keskipakokytkin, joten moottoria tulee käyttää korkeilla kierroksilla. Moottori toimitetaan ilman öljyä, ja käyttöohje on luettava ennen käynnistämistä.
Kaksinkertainen hihnavoimansiirto
Moottorin ja leikkuuroottorin välissä on kaksinkertainen hihnavoimansiirto. Välitetty rakenne erottaa moottorin ja murskausmekanismin toisistaan sekä suojaa niitä sisäisiltä iskuilta ja vastaiskuilta.
Yhtenäinen syöttösuppilo
Yksi yhtenäinen syöttösuppilo helpottaa materiaalin syöttämistä. Suppilo voidaan avata roottorin tarkastamista ja huoltoa varten. Mitat ovat 44 cm korkeudeltaan, 49 cm leveydeltään ja hyötyaukon koko on 95 × 60 cm.
Suppilon yläosassa on punainen hätäpysäytyspainike. Alustan turvakytkin estää roottorin pyörimisen tai koneen käynnistymisen, jos suppilo ei ole kunnolla suljettu.
Kaksiteräinen murskausjärjestelmä
Leikkuuroottori koostuu kahdesta suuresta terästä, jotka on kiinnitetty pyörivään teräsrullaan. Järjestelmää täydentää leikkuukammiossa oleva vastaterä. Roottorin ja vastaterän rakenne on suunniteltu erityisesti riisutuille, riittävän paksuille oksille.
Hienot vihreät oksat, runsas kasvillisuus ja hyvin pienet oksat eivät ole tämän rullajärjestelmän ensisijaista käyttömateriaalia.
Vaihteisto, jarrut ja telaston ohjaus
Telaston vaihteistossa on kolme eteenpäinajovaihdetta ja yksi peruutusvaihde. Vaihteistoon yhdistetyt seisontajarrut kytkeytyvät automaattisesti, kun hallintalaitteet vapautetaan.
Ohjaus tapahtuu vaikuttamalla yksittäiseen telaan. Kunkin telan pyörimistä voidaan säätää erikseen kääntymisen hallitsemiseksi.
Hallintalaitteet
Hallintalaitteet on sijoitettu ergonomisesti ja niiden avulla liikkumista voidaan säätää tarkasti. Telaston ohjaukseen käytetään kahta alempaa vipua, oikealle ja vasemmalle.
- Ylempi punainen vipu: Liikkeen aktivointi
- Oikea alempi vipu: Oikean telan ohjaus
- Vasen alempi vipu: Vasemman telan ohjaus
- Moottorin hallinta: Kaasuvipu ja virransyötön katkaisin
Säädettävä poistokouru
Korkea poistokouru voidaan kääntää 360 astetta. Kourun suuntaa säädetään löysäämällä kiinnityskoukkua ja kääntämällä kouru haluttuun asentoon. Myös poistokulmaa voidaan muuttaa, jolloin hakkeen ulostuloetäisyyttä voidaan hallita.
- Kääntö 360°
- Käsikäyttöinen säätövipu
- Säädettävä poistokulma
Muut rakenteelliset ominaisuudet
Poistokouru on korkealla, noin 1,5 metrin korkeudella maasta, joten haketta voidaan ohjata esimerkiksi laatikkoon. Syöttösuppilon takaosassa on säilytystila käyttöohjeelle. Koneen pyörivä alusta lukittuu kiinnityskoukulla.
Kone ei ole hyväksytty tieliikennekäyttöön.
Toimitukseen sisältyvä huoltosarja
Huoltosarja sisältää moottorin sytytystulpan, nivelöidyn sytytystulppa-avaimen sekä kaksi erilaista ilmansuodatinta.
- 1 sytytystulppa
- 1 nivelöity sytytystulppa-avain
- 1 elliptinen paperinen ilmansuodatin vaahtomuovipinnoitteella
- 1 pyöreä vaahtomuovinen ilmansuodatin
Moottoriöljy
Toimitukseen sisältyy kaksi 600 ml:n pulloa SAE 15W-40-moottoriöljyä 4-tahtimoottoreille.
Toinen öljypakkaus
Toimitukseen sisältyy lisäksi kaksi pulloa 4-tahtimoottorin öljyä.
Suojaimet
Toimitukseen sisältyvässä suojaimien sarjassa on kuulosuojaimet, suojalasit, puuvillainen huivi ja puuvillakäsineet. Suojalasit ovat polykarbonaattia, ja niissä on huurtumista ja naarmuuntumista ehkäisevä pinta.
- Kuulosuojaimet
- Suojalasit
- Puuvillainen huivi
- Puuvillakäsineet kumipinnoitetuilla kohokuvioilla
Toimitusvarusteet ja pakkaus
Biokannotin toimitetaan alkuperäisessä puulaatikossa lavalle pakattuna. Mukana toimitetaan suojalasit, huoltoavain sekä käyttö- ja huolto-ohjeet.
- Suojalasit
- Huoltoavain
- Käyttö- ja huolto-ohjeet
- Puulaatikko lavalla
Tekniset tiedot
Yleiset tiedot
| Malli | Tiger D420/120L |
|---|---|
| Käyttövoima | Bensiinimoottori |
| Tela-alusta | Kyllä |
| Hydraulinen itsevetävyys | Ei |
| Vetävä liikkuminen | Kyllä |
| Poistokouru | Korkea, pyörivä |
| Syöttösuppiloita | Yksi |
| Tuotantomaa | Kiina |
Moottorin tiedot
| Moottorin merkki ja malli | Loncin D420-E |
|---|---|
| Moottorimalli | G420 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 420 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 15 HP |
| Todellinen teho | 12,2 HP |
| Polttoaine | Bensiini |
| Käynnistys | Vetokäynnistys ja sähkökäynnistys |
| Voitelu | Öljykylpy |
| Automaattinen dekompressio | Kyllä |
| Öljy toimitettaessa | Ei |
Voimansiirto ja tela-alusta
| Voimansiirto | Hihnavälitteinen |
|---|---|
| Vaihteet | 3 eteenpäin, 1 peruutus |
| Telan leveys | 180 mm |
| Tukipituus | 940 mm |
| Rullien määrä | 3 |
| Enimmäiskaltevuus | 20 % |
| Seisontajarrut | Kyllä |
Leikkuulaitteisto
| Rungon materiaali | Emaloitu teräs |
|---|---|
| Leikkuuroottori | Raskas rulla |
| Terien määrä | 2 |
| Terien liike | Pyörivä |
| Vastaterä | 1 |
| Oksan enimmäishalkaisija | 90 mm |
| Hakkeen koko | 4–5 cm |
| Syöttösuppilon mitat | 44 × 49 cm |
| Hyötyaukon koko | 95 × 60 cm |
| Syöttösuppilon pohjan koko | 30 × 15 cm |
| Poistokourun kierto | 360° |
Turvallisuus ja varustelu
| Turvapainike | Kyllä |
|---|---|
| Moottorin turvajarru | Kyllä |
| Syöttösuppilon turvakytkin | Kyllä |
| Etukahva | Kyllä |
| Suojalasit | Kyllä |
| Sytytystulppa-avain | Kyllä |
| Käyttöohje | Kyllä |
| Moottoriöljypullot | 2 × 600 ml |
Mitat ja pakkaus

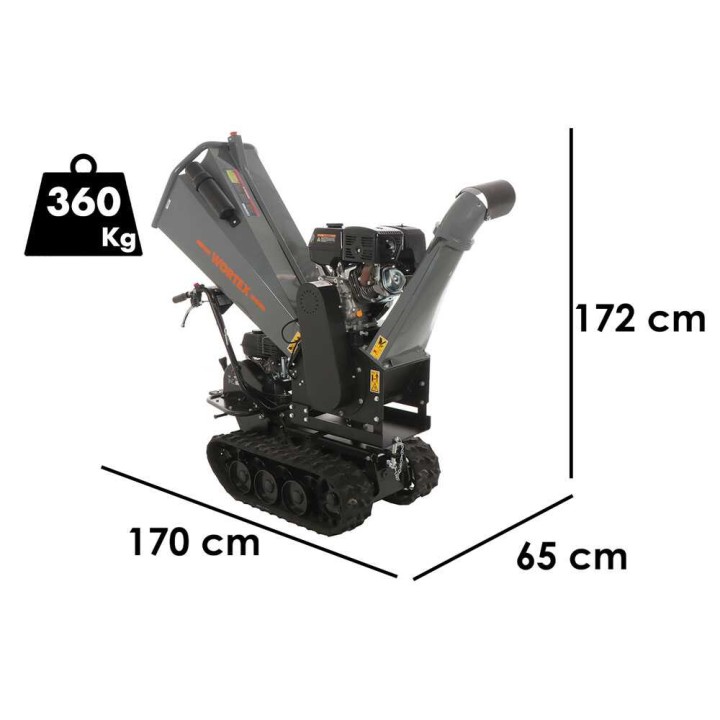

| Tuotteen mitat | 170 × 65 × 172 cm |
|---|---|
| Nettopaino | 360 kg |
| Pakkaus | Lavalle pakattu |
| Pakkausmitat | 220 × 102 × 153 cm |
| Paino pakkauksineen | 390 kg |
| Kokoamisaika | 15 minuuttia |
Usein kysytyt kysymykset tuotteesta
Minkä kokoisia oksia biokannotin käsittelee?
Biokannotin käsittelee halkaisijaltaan enintään 90 mm:n oksia. Hakkeen ilmoitettu koko on 4–5 cm.
Millainen liikkumisjärjestelmä koneessa on?
Koneessa on tela-alusta ja vetävä liikkuminen. Vaihteistossa on 3 eteenpäinajovaihdetta ja 1 peruutusvaihde, ja enimmäiskaltevuus on 20 %.
Mitkä ovat koneen mitat ja paino?
Tuotteen mitat ovat 170 × 65 × 172 cm ja nettopaino 360 kg. Pakkausmitat ovat 220 × 102 × 153 cm ja paino pakkauksineen 390 kg.
Voiko poistokourun suuntaa ja poistokulmaa säätää?
Poistokouru kääntyy 360°, ja sen suuntaa säädetään käsikäyttöisellä vivulla. Myös poistokulmaa voidaan muuttaa.
Mitä moottorista ja käynnistyksestä on hyvä tietää?
Biokannotinta käyttää Loncin D420-E -bensiinimoottori, jonka iskutilavuus on 420 cm³ ja nimellisteho 15 HP. Käynnistys tapahtuu vetokäynnistyksellä ja sähkökäynnistyksellä. Moottori toimitetaan ilman öljyä.
Mitä toimitukseen sisältyy ja mikä on kokoamisaika?
Toimitukseen sisältyy muun muassa huoltosarja, kaksi 600 ml:n moottoriöljypulloa, suojalasit, kuulosuojaimet, huivi, käsineet, huoltoavain sekä käyttö- ja huolto-ohjeet. Kokoamisaika on 15 minuuttia, ja kone toimitetaan lavalle pakattuna puulaatikossa.
