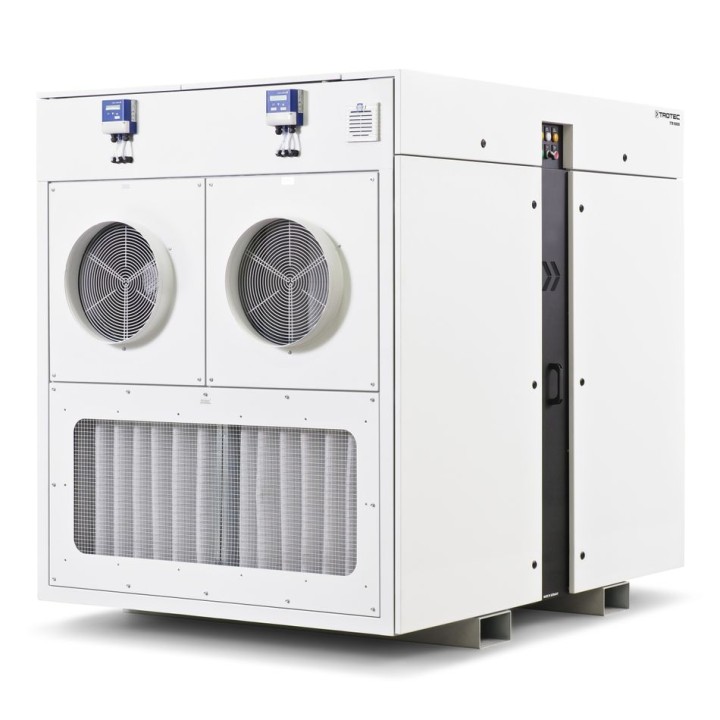

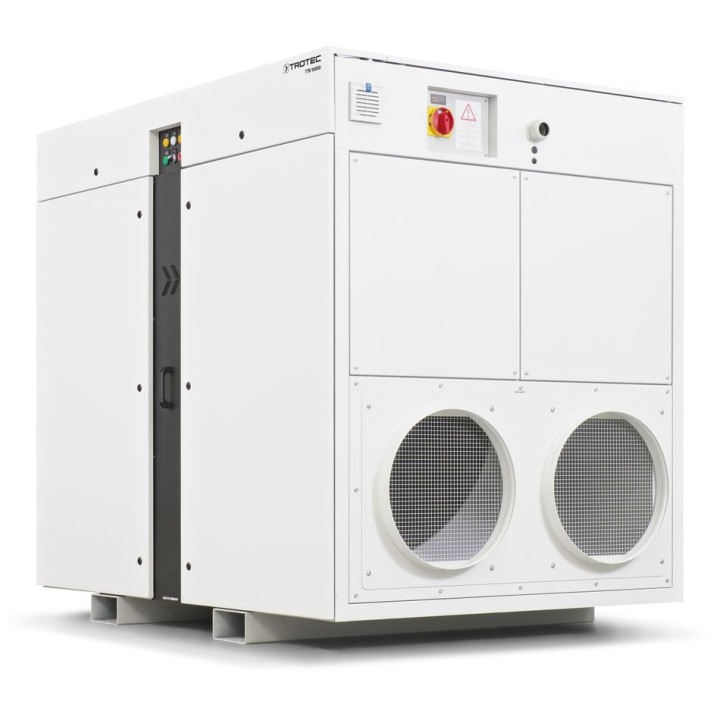

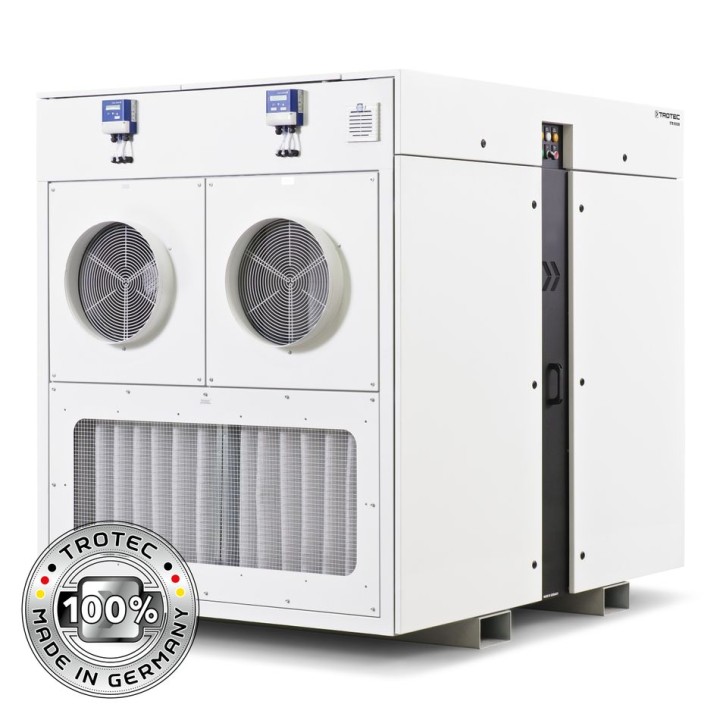

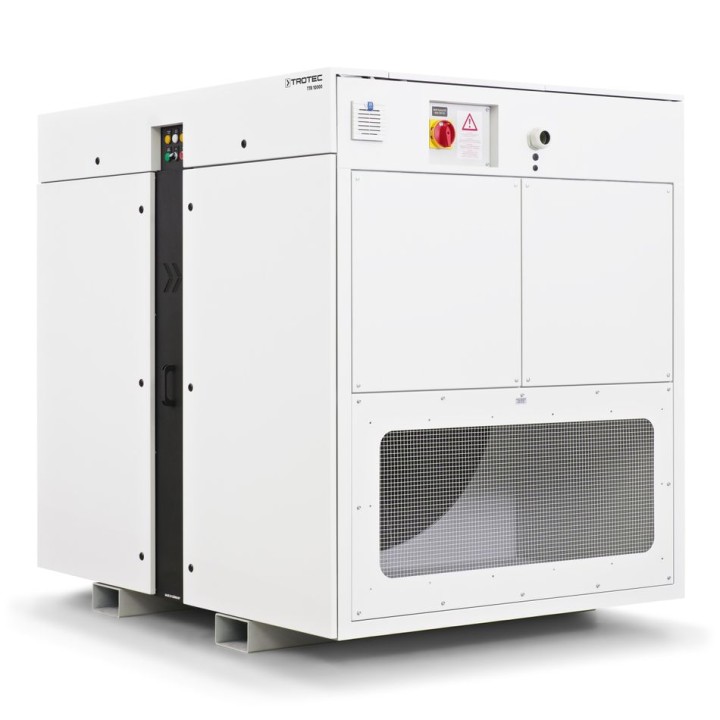

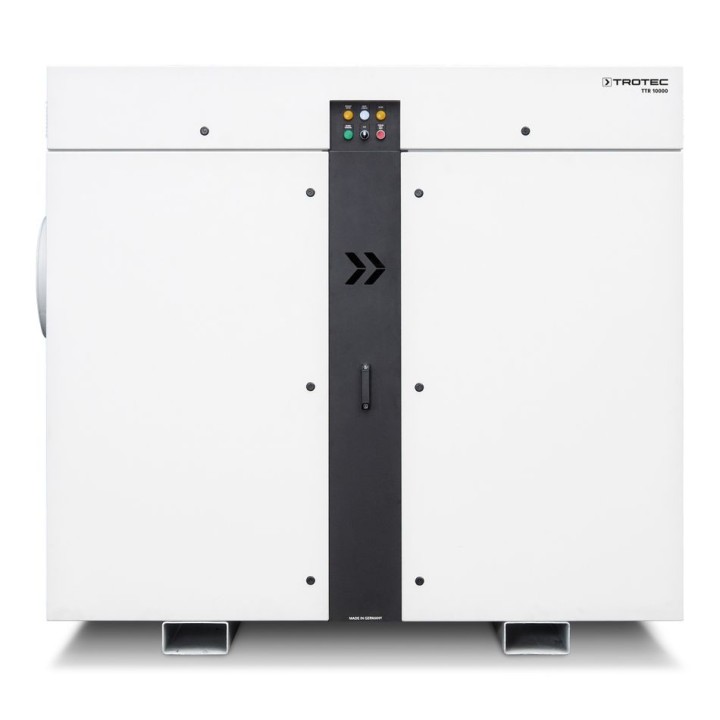

TTR 10000 adsorptiokuivain kuvat
TTR 10000 on kiinteään teollisuuskäyttöön tarkoitettu adsorptiokuivain, որի kuivausteho on 1 322,4 kg/24 h ja vapaa ilmamäärä 10 500 m³/h. Soveltuu jatkuvaan kosteudenhallintaan myös alhaisissa lämpötiloissa.
TTR 10000 on kiinteään teollisuuskäyttöön tarkoitettu adsorptiokuivain, joka tuottaa kuivaa ilmaa myös alhaisissa lämpötiloissa ja matalissa kastepisteissä. Laitteen enimmäiskuivausteho on 1 322,4 kg/24 h ja vapaa puhallusilmamäärä 10 500 m³/h.
Laite soveltuu jatkuvaan kosteudenhallintaan, prosessi-ilman kuivaukseen sekä koneiden, varastojen ja rakenteiden suojaamiseen kosteudelta, kondensoitumiselta ja korroosiolta.
Adsorptiokuivaustekniikka hyödyntää sorptioroottoria, jonka hygroskooppinen materiaali sitoo ilmasta kosteutta. Ratkaisu soveltuu erityisesti kohteisiin, joissa tarvitaan korkeaa kuivaustehoa myös viileissä olosuhteissa tai pienellä ilmankosteudella.
Nimellisilmamäärä kuivalle ilmalle on 9 800 m³/h, kun tuloilman olosuhteet ovat 20 °C ja 60 % RH sekä ulkoinen paine 300 Pa.
EC-radiaalipuhaltimien kierrosnopeutta voidaan säätää erikseen Duoventic-ohjauksella. Tämä mahdollistaa prosessi- ja regenerointi-ilmavirtojen sovittamisen käyttökohteen tarpeisiin.
Anturipohjainen FlowMatic-ohjaus tunnistaa painehäviöitä ja kompensoi niitä automaattisesti. Asetettu ilmamäärä tai paine pysyy näin tasaisena myös muuttuvissa käyttöolosuhteissa.
Laitteessa prosessi- ja regenerointi-ilma kulkevat erillisiä reittejä omien puhaltimiensa avulla. Kostea prosessi-ilma johdetaan pyörivän sorptioroottorin läpi, jossa kosteus sitoutuu silikageeliin. Kuivattu ilma johdetaan tämän jälkeen ulostuloon.
Regenerointi-ilma kulkee huuhtelusektorin kautta, jossa lämpöä otetaan talteen ja sorptioroottoria jäähdytetään. Tämän jälkeen ilma lämmitetään sähkövastuksella, jolloin se poistaa roottoriin sitoutuneen kosteuden ja johtaa sen kosteana regenerointi-ilmana ulos.
TTR 10000:ssa on Millenium-ohjausmoduuli, G4-ilmansuodattimet elektronisella suodatinvalvonnalla sekä yhteinen varoitusilmaisin. Laitteessa on myös roottorin ja käyttövoiman pyörintävalvonta sekä regenerointi-ilman käyttölämpötilan hallinta.
Konfiguroitava ilmavirran suunnan kääntö helpottaa laitteen sovittamista kiinteisiin, kanavoituihin asennuksiin. Ilmavirran suunta voidaan tarvittaessa muuttaa moduulia kääntämällä.
Lukittavat ovet, suodatinluukut ja sähkökeskuksen luukku mahdollistavat pääsyn laitteen keskeisiin osiin huoltoa varten. Laitteessa on myös trukkitaskut siirtämistä varten.
Laite soveltuu esimerkiksi prosessi-ilman kuivaukseen kemian-, lääke-, elektroniikka-, puolijohde- ja elintarviketeollisuudessa. Käyttökohteita ovat myös kylmävarastot, pakastetunnelit, kuivahuoneet, puhtaat tilat, vesihuoltolaitokset, pumppaamot ja puuvarastot.
Jatkuva kuivaus auttaa ehkäisemään kondensoitumista, materiaalimuutoksia ja kosteuden aiheuttamia häiriöitä tuotanto- ja varastointiympäristöissä.
Suorituskykykaavio havainnollistaa laitteen kuivausominaisuuksia eri olosuhteissa. Teknisessä suunnittelussa on huomioitava kohteen todelliset lämpötila-, kosteus-, paine- ja ilmavirtaolosuhteet.

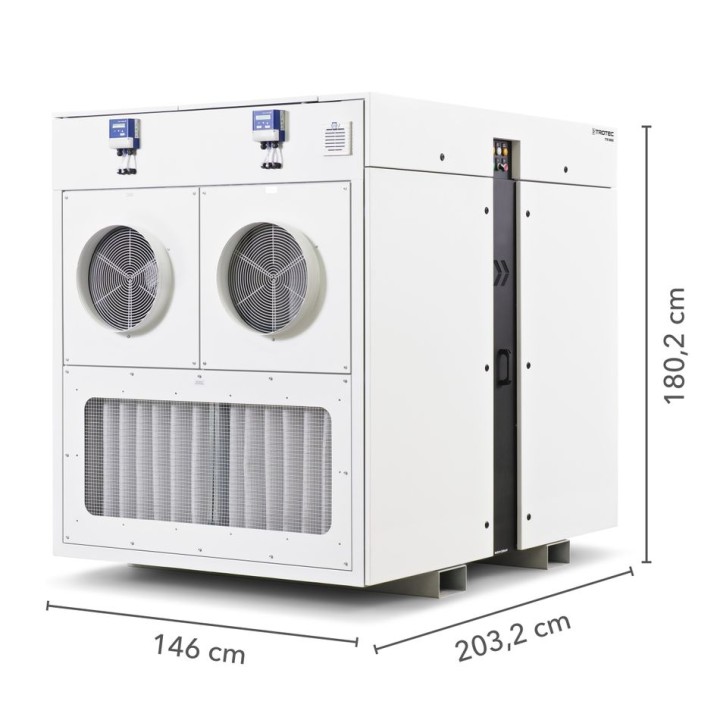

| Tuotteen leveys | 1 460 mm |
|---|---|
| Tuotteen pituus | 2 032 mm |
| Tuotteen korkeus | 1 802 mm |
| Tuotteen paino | 900 kg |
| Paino pakkauksen kanssa | 975 kg |
| Pakkauksen leveys | 1 450 mm |
| Pakkauksen pituus | 2 100 mm |
| Pakkauksen korkeus | 1 800 mm |
| Regenerointi-ilman ulostuloliitäntä | Ø 400 mm |
|---|---|
| Kuivan ilman ulostuloliitäntä, tuloilma 20 °C / 60 % RH | Ø 700 mm |
| Regenerointi-ilman tuloliitäntä | Ø 400 mm |
| Kuivan ilman tuloliitäntä, tuloilma 20 °C / 60 % RH | Ø 700 mm |
| Toimintaperiaate | TTR-Trisorp-Dual |
| Regenerointilämmitys | Sähkövastus |
| Enimmäisilmavirta | 10 500 m³/h |
|---|---|
| Kuivausteho | 1 322,4 kg/24 h |
| Kuivausteho | 55,1 kg/h |
| Vapaa ilmamäärä | 10 500 m³/h |
| Vähimmäisilmavirta | 9 800 m³/h |
| Nimellisilmamäärä, kuiva ilma, tuloilma 20 °C / 60 % RH | 9 800 m³/h |
| Nimellisilmamäärä, regenerointi-ilma | 1 970 m³/h |
| Ulkoinen paine, regenerointi-ilma | 300 Pa |
| Ulkoinen paine, kuiva ilma, tuloilma 20 °C / 60 % RH | 300 Pa |
| Nimellisvirta | 108 A |
|---|---|
| Verkkoliitäntä ja taajuus | 380–480 V, 50/60 Hz |
| Tehonkulutus | 74 000 W |
| Suositeltu sulakekoko | 160 A |
| Asennettu teho | 74 kW |
| Käyttölämpötila, vähintään | −20 °C |
|---|---|
| Käyttölämpötila, enintään | +40 °C |
| Suhteellinen ilmankosteus, vähintään | 0 % RH |
| Suhteellinen ilmankosteus, enintään | 100 % RH |
