Tarkastusjärjestelmä VSP3041
VSP3041 on modulaarinen kaapelirumpukamerasarja putkien, kanavien ja vaikeapääsyisten kohteiden visuaaliseen tarkastukseen. Sarjassa on 30 m lasikuituvahvistettu työntökaapeli sekä 360° kääntyvä ja 180° kallistuva kameräpää.
Modulaarinen ratkaisu putkien ja kanavien tarkastukseen
VSP3041 on valmiiksi koottu kaapelirumpukamerasarja putkien, kanavien ja muiden vaikeapääsyisten kohteiden visuaaliseen tarkastukseen. Järjestelmään kuuluu 30 metrin työntökaapelirumpu, VSP-Control-ohjausyksikkö ja kääntyvä VSP-H41M-kamerapää.
Tarkastuksessa havaitut likaantumat, vauriot ja viat voidaan dokumentoida kuvina tai videoina SD-kortille. Modulaarista kokonaisuutta voidaan tarvittaessa laajentaa yhteensopivilla järjestelmäkomponenteilla.
Keskeiset ominaisuudet
Valmis kamerajärjestelmä tarkastustyöhön
Sarjan avulla voidaan tarkastaa esimerkiksi jätevesi- ja ilmanvaihtokanavia, savupiippuja, taloliittymiä sekä teollisuuslaitteistoja. Pitkä työntökaapeli soveltuu myös pidempien putkiosuuksien visuaaliseen tarkastukseen.
- VSP-Control-ohjausyksikkö valosuojalla kuljetuslaukussa
- 30 metrin VSP-R30-työntökaapelirumpu
- VSP-H41M-kamerapää, suojakori ja ohjauspallo
Yksi ohjausyksikkö, useita tarkastusmahdollisuuksia

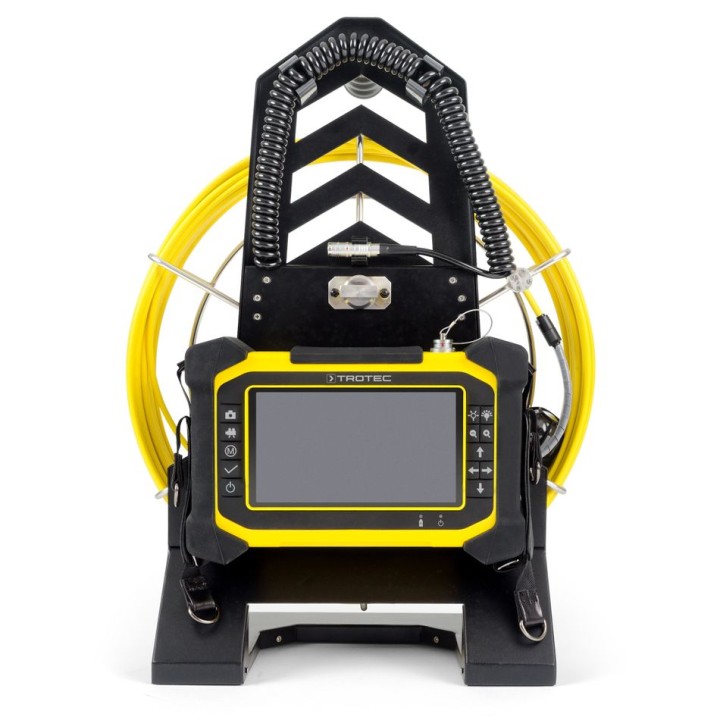

VSP-Control toimii järjestelmän kuvantavana ohjausyksikkönä. Se kiinnittyy lukituksella kaapelirumpuun ja liitetään kamerapäähän moninapaisella liitännällä.

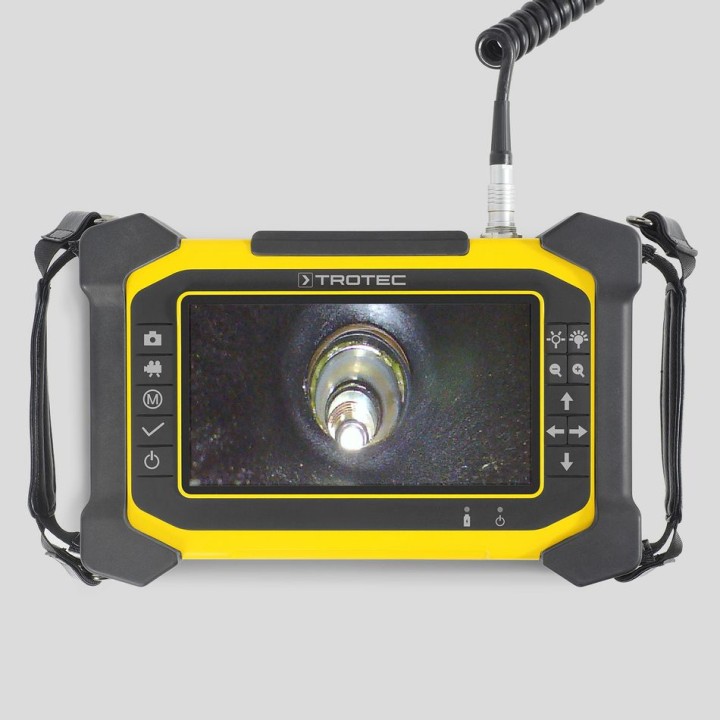

Yhtenäinen käyttölogiikka tukee eri järjestelmämoduulien käyttöä. Kuvan kirkkautta, zoomausta, kuva- ja videotallennusta sekä tallennuksen hallintaa voidaan säätää ohjausyksiköstä.

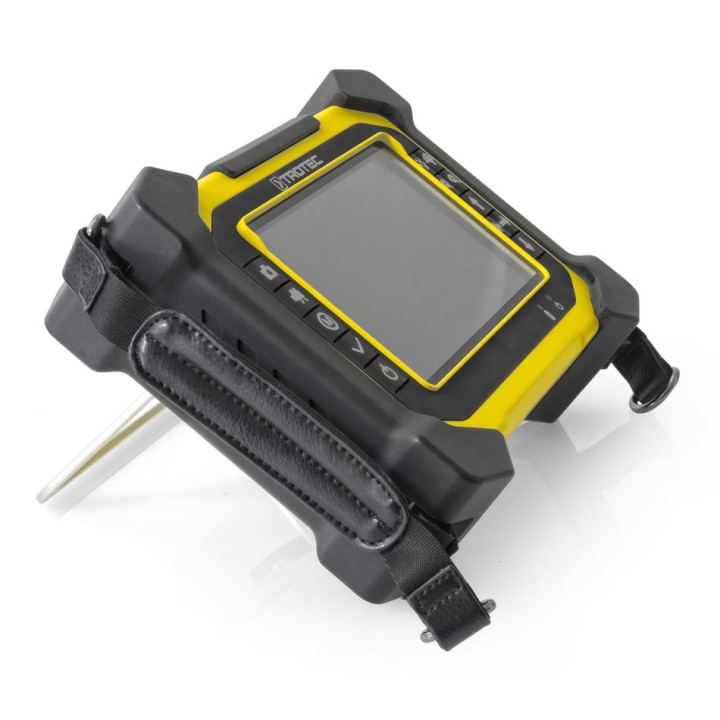

Ohjausyksikkö on suunniteltu kenttäkäyttöön

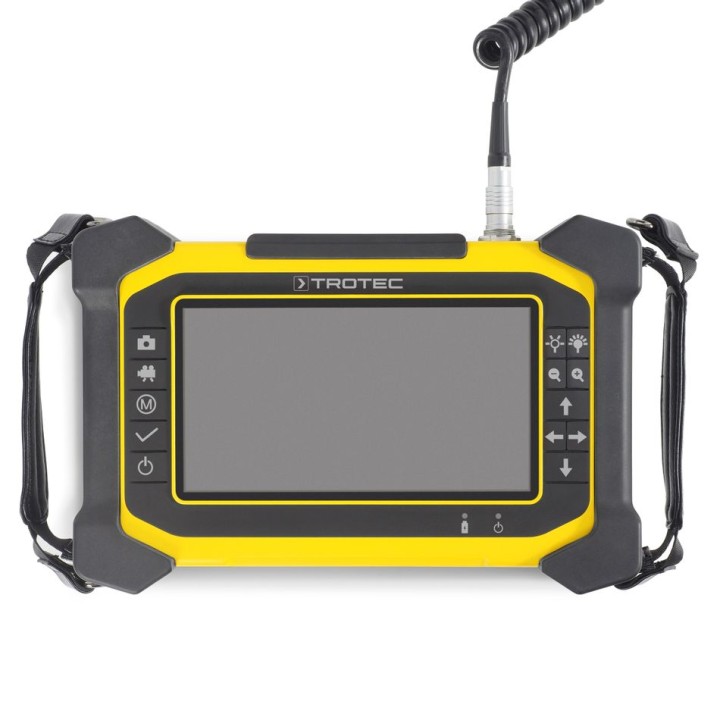

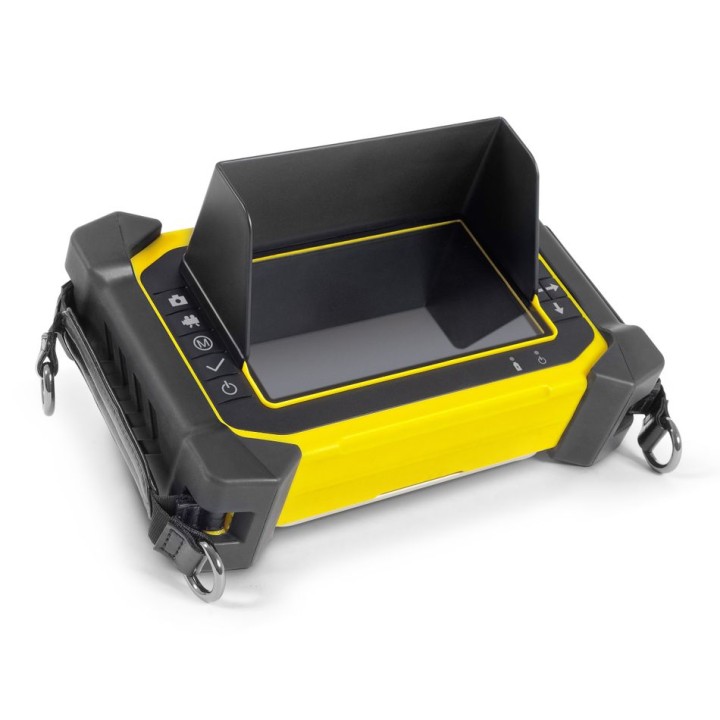

VSP-Control-ohjausyksikössä on kumipäällysteinen painikekenttä, kontrastikas Wide-VGA-näyttö ja kiinnitettävä valosuoja. ABS-kotelossa on sivusuojukset, USB-liitäntä ja SD-korttipaikka.

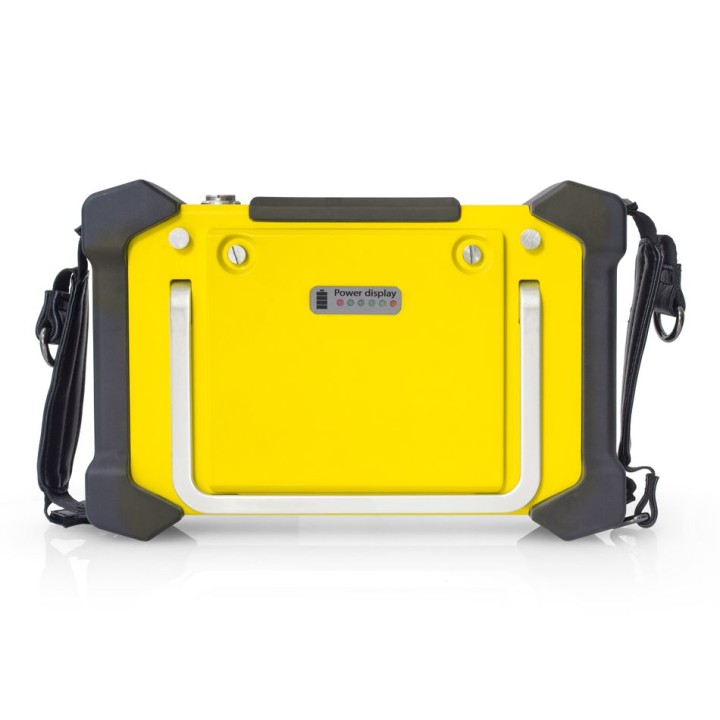

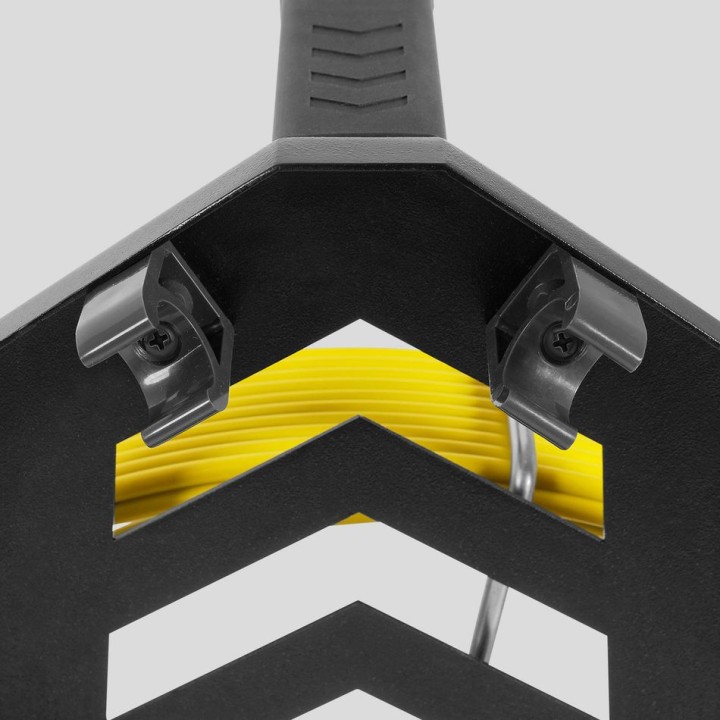

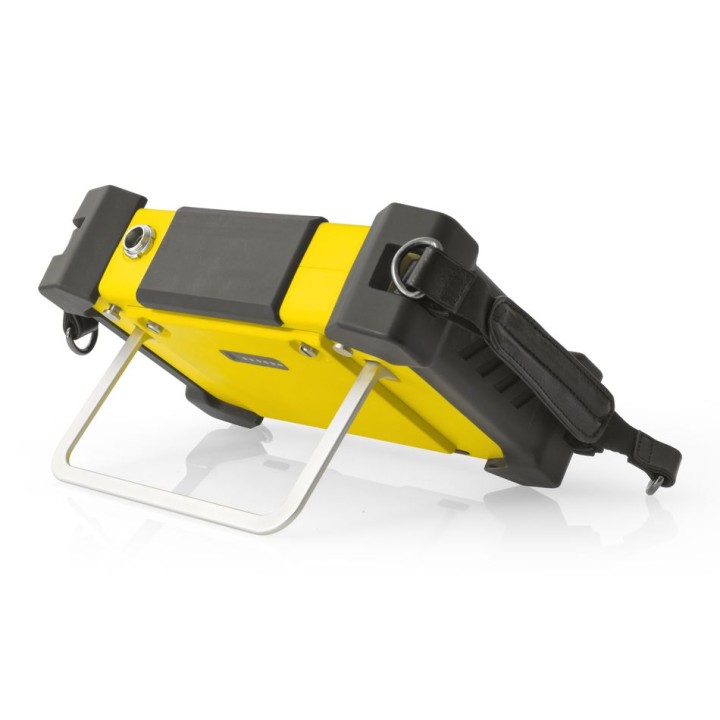

Takapuolen lukitukset mahdollistavat ohjausyksikön nopean kiinnityksen kaapelirumpuun kuljetusta ja käyttöä varten. Laitteen voi asettaa myös tukijalan varaan katselun helpottamiseksi.

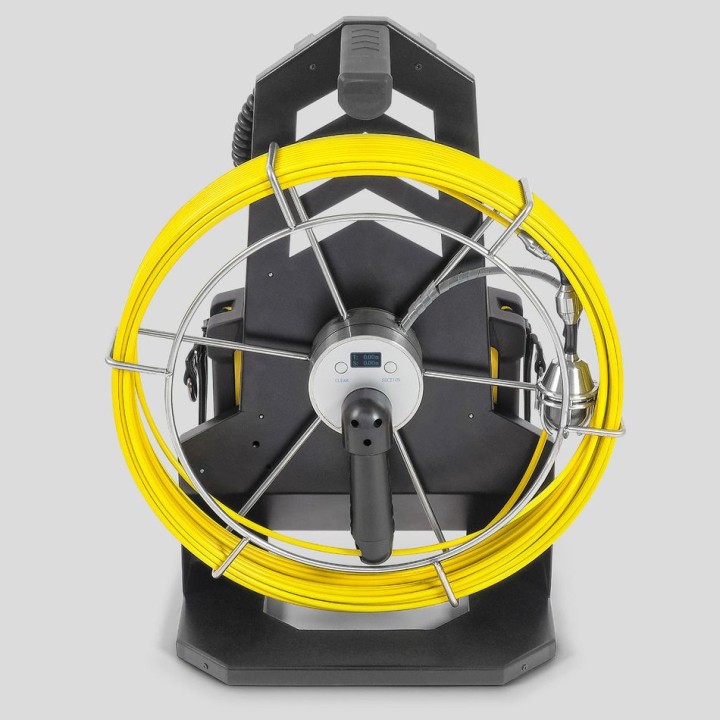

Taipuisa työntökaapeli ja käytännöllinen rumpu

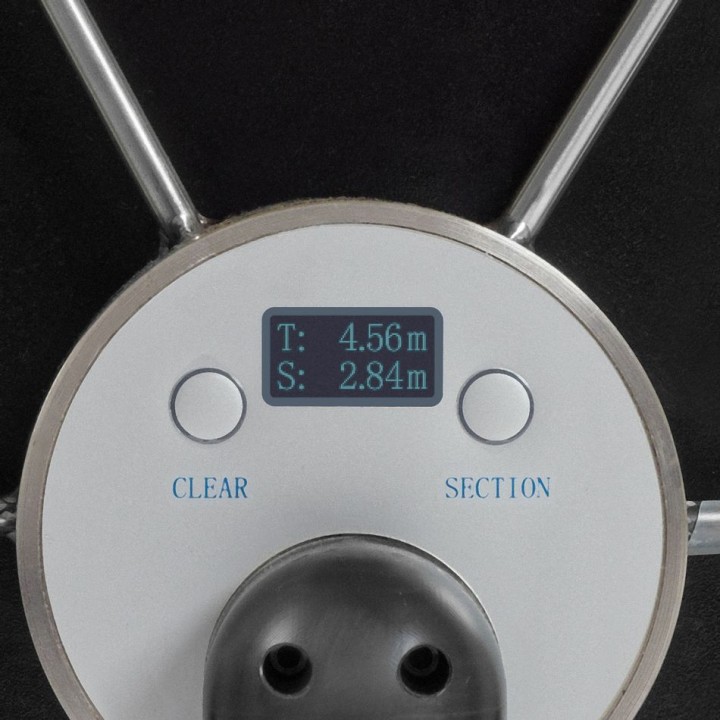

Lasikuituvahvisteinen 30 metrin työntökaapeli on 90° taipuva putkissa, joiden halkaisija on vähintään 135 mm. Rummussa on digitaalinen metrilaskuri ja osamatkan mittaustoiminto.

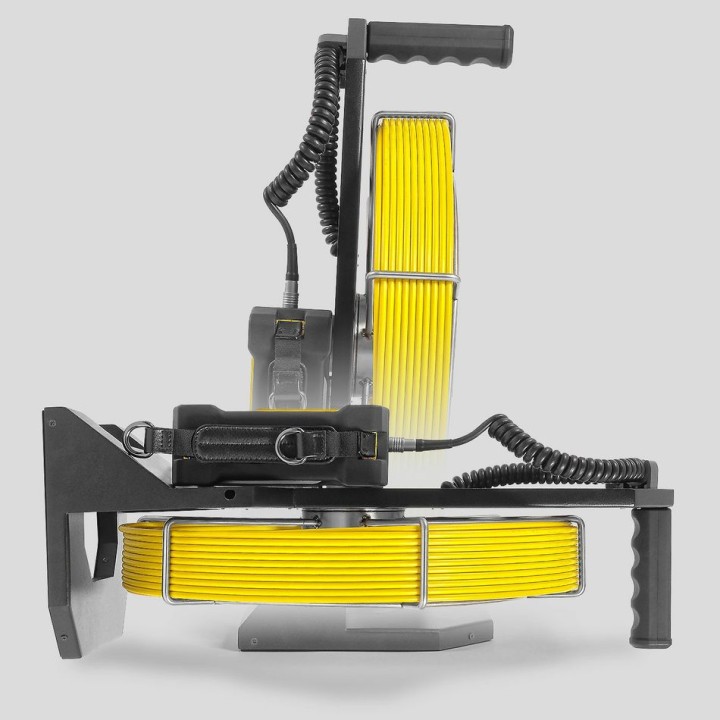

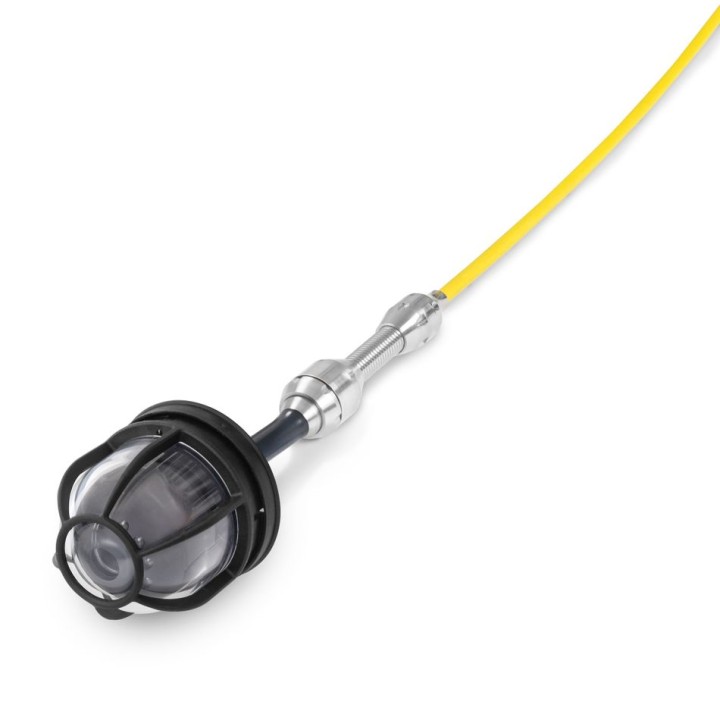

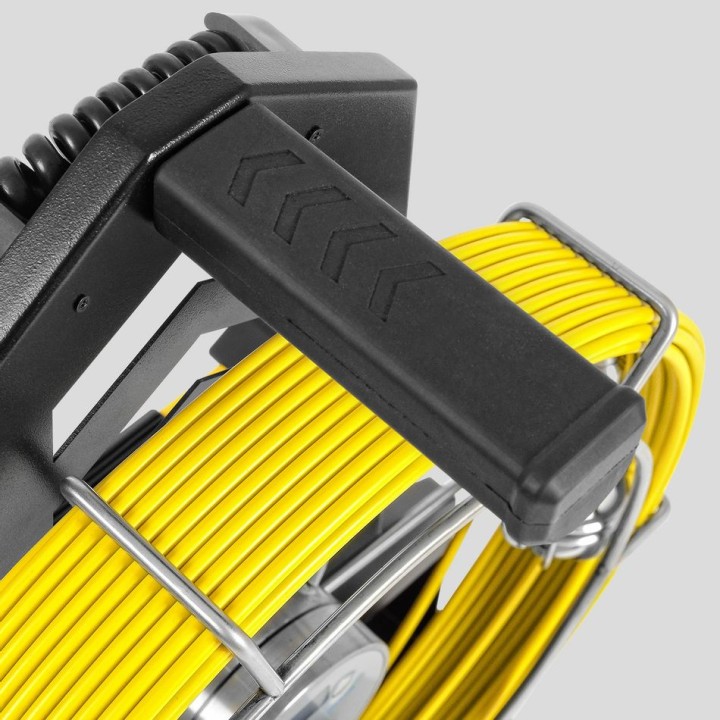

Metallikotelo, kantokahva, sisään- ja uloskelausapu sekä mahdollisuus käyttää rumpua pysty- tai vaaka-asennossa helpottavat työskentelyä. Kamerapään mukana toimitettava ohjauspallo auttaa keskittämään kameran enintään 100 mm:n putkessa ja nostaa sitä pohjan epäpuhtauksien yläpuolelle.
Tekniset tiedot
Työntökaapeli
| Tyyppi | Lasikuituvahvistettu |
|---|---|
| Mitat | Pituus 30 m, Ø 5,4 mm |
| 90° taipuvuus | Putket ≥ 135 mm |
| Työntökaapelin suojausluokka | IP67 (kamerapään liitäntä) |
Kaapelirumpu
| Rummun rakenne | Metallikotelo kantokahvalla ja sisään-/uloskelausavulla; käytettävissä pysty- tai vaaka-asennossa |
|---|---|
| Ohjausyksikön kiinnitys | Takapuolen kiinnityslaite VSP-Control-ohjausyksikölle |
| Mittaus | Digitaalinen metrilaskuri |
| Liitäntä | Integroitu kierukka-kaapeli moninapaliittimellä VSP-Control-ohjausyksikölle |
Kamerapää VSP-H41M
| Pituus | 60 mm |
|---|---|
| Tarkennus | Manuaalinen |
| Kääntö | 360° |
| Kallistusalue | 180° |
| Näkökenttä | >75° |
| Syväterävyys | 15 mm – ∞ |
| Kuvan resoluutio | 1 000 000 pikseliä |
| Rakenne | Ruostumattomasta teräksestä valmistettu anturi muovikuvulla |
Suojausluokka
| Suojausluokka | IP67 |
|---|---|
| Kosketussuojaus | Täydellinen suoja kosketukselta |
| Vesisuojaus | Suojaus tilapäiseltä upotukselta, enintään 30 minuuttia ja 1 m syvyyteen |
| Suojaus kiinteiltä vierasesineiltä | Pölytiivis |
Mitat ja paino
| Pituus ilman pakkausta | 515 mm |
|---|---|
| Leveys ilman pakkausta | 405 mm |
| Korkeus ilman pakkausta | 200 mm |
| Paino ilman pakkausta | 6,5 kg |
