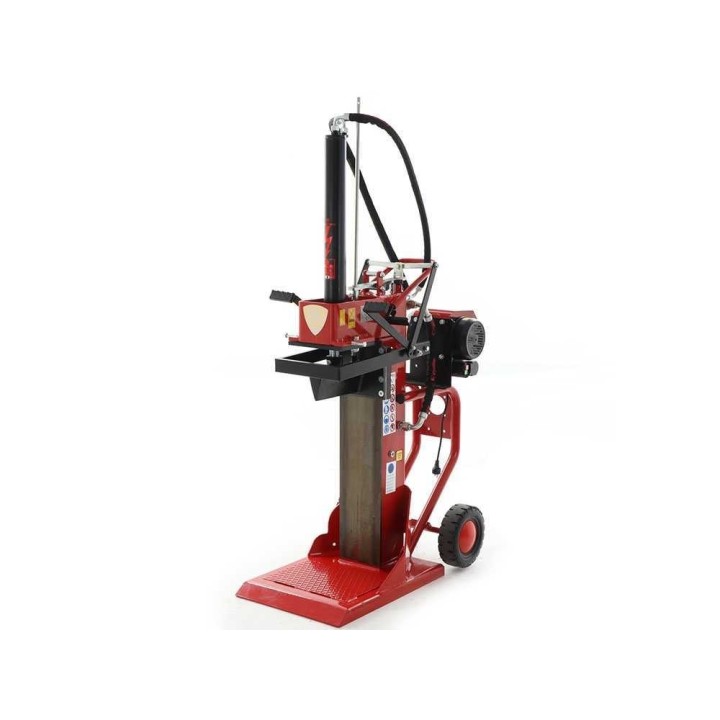

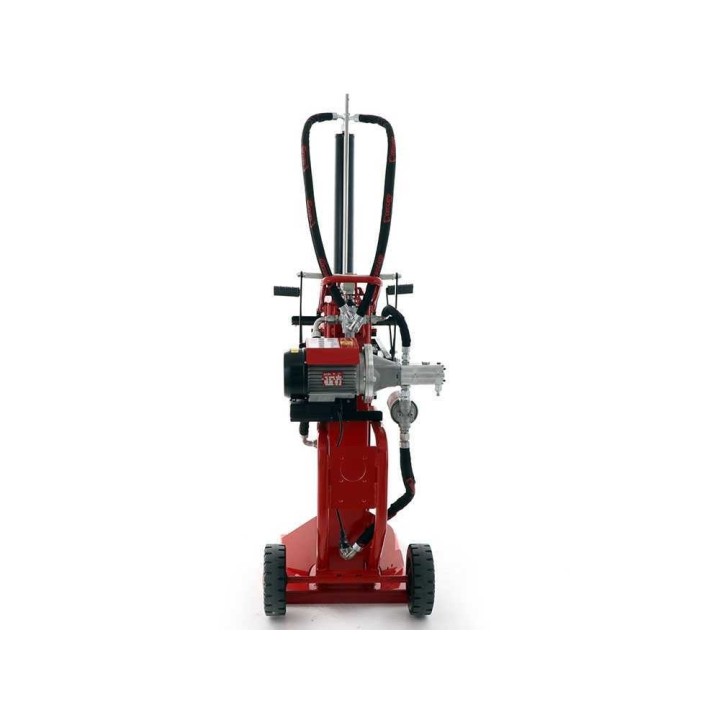

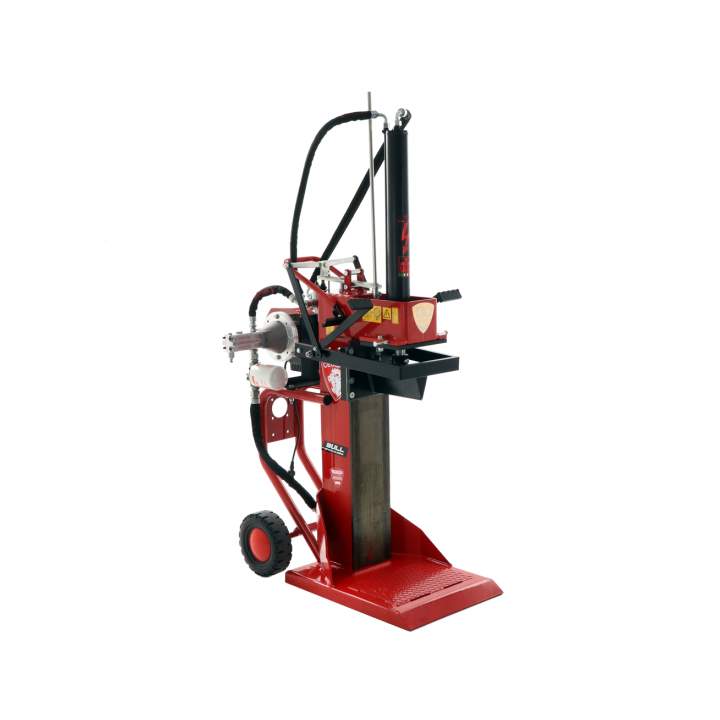

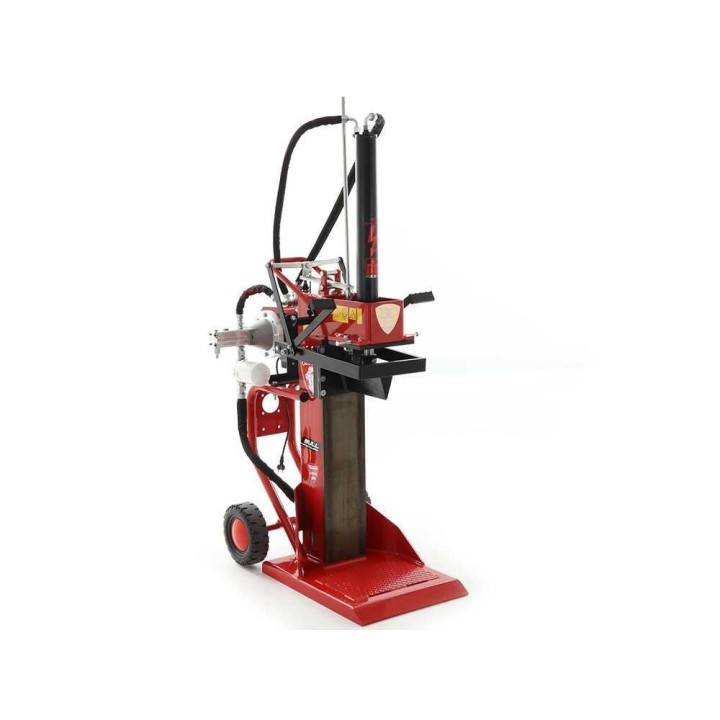

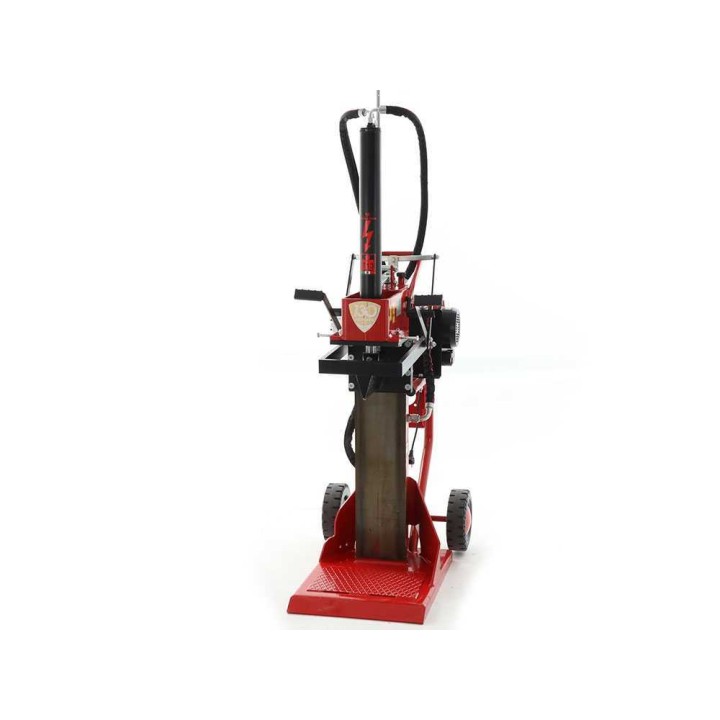

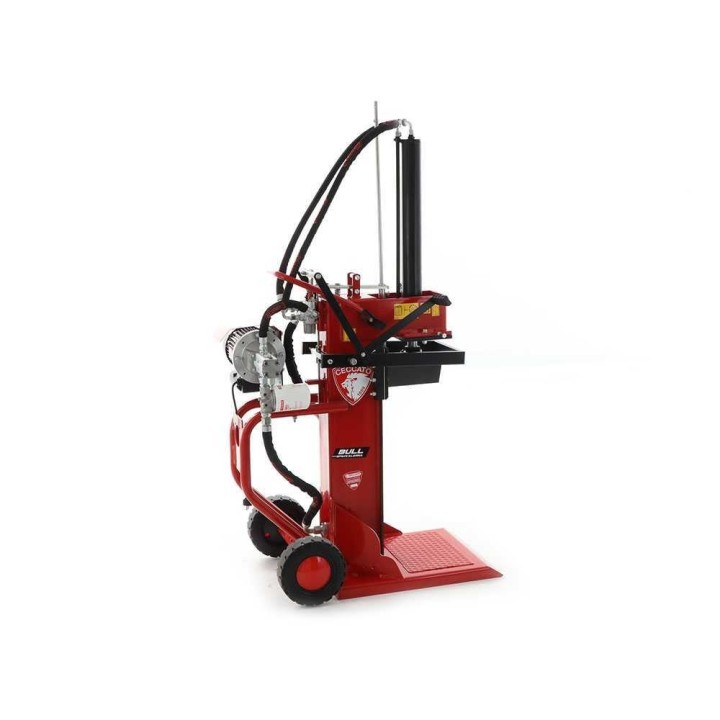

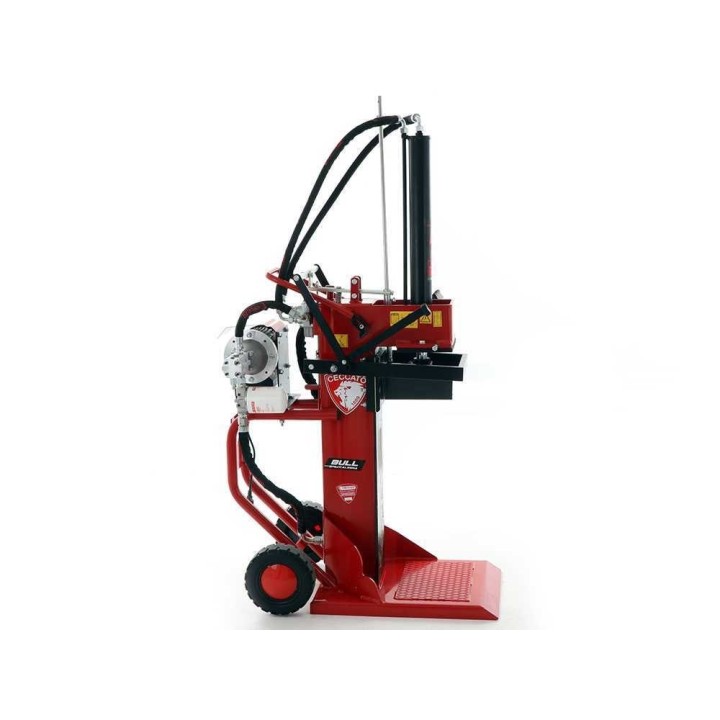

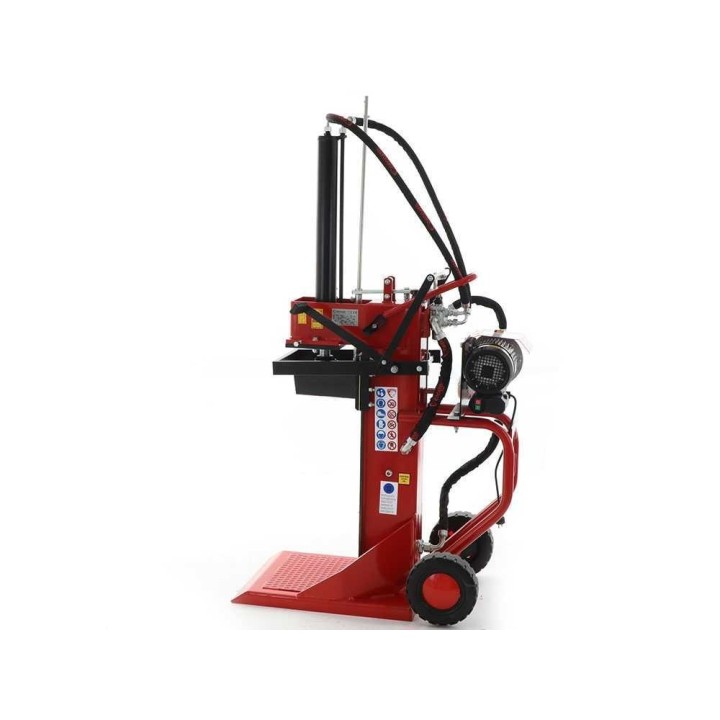

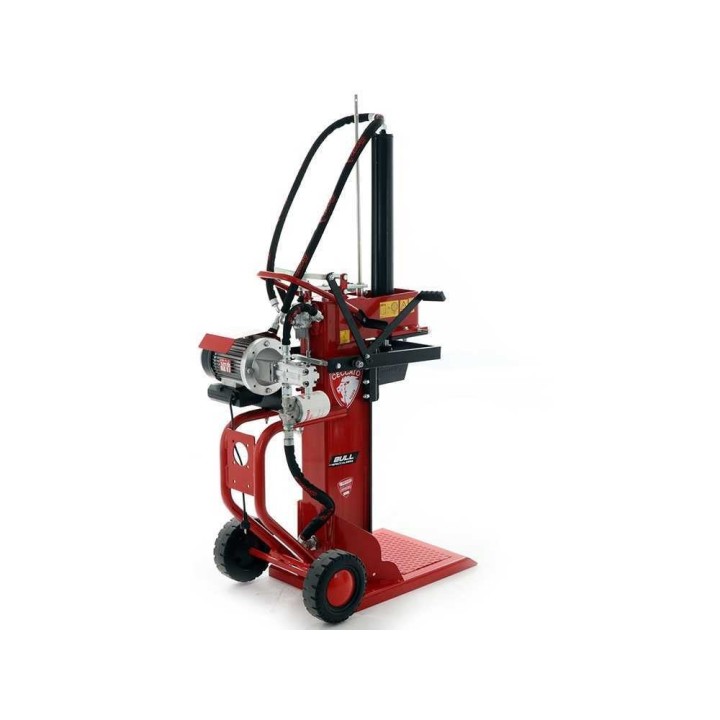

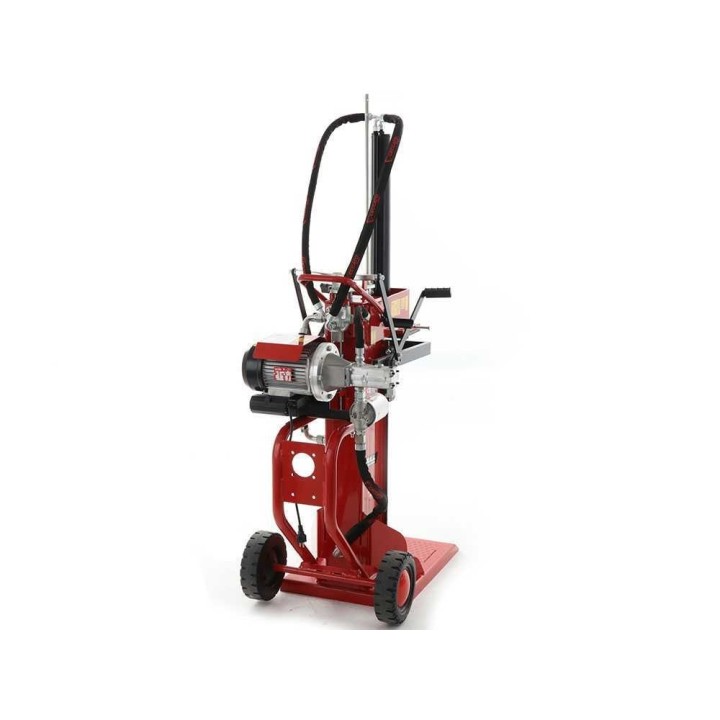

SPLE13-650TC sähköinen pystymallinen halkomakone, 13 t, 3 HP, 230 V kuvat
SPLE13-650TC sähköinen pystymallinen halkomakone, 13 t, 3 HP, 230 V
Pystymallinen SPLE13-650TC-sähköhalkaisukone tuottaa 13 tonnin halkaisuvoiman ja käsittelee enintään 60 cm:n pölkkyjä.
Tehokas pystymallinen hydraulihalkomakone
SPLE13-650TC on sähkötoiminen pystymallinen halkomakone intensiiviseen käyttöön. 3 HP:n yksivaiheinen induktiomoottori ja kaksinkertainen hydraulipumppu tuottavat nimellisen 13 tonnin halkaisuvoiman.
Laite halkaisee puunrunkoja enintään 60 cm:n halkaisijaan ja 65 cm:n pituuteen asti. Rakenne sisältää paksusta teräksestä valmistetun rungon, kaksikätisen ohjauksen, säädettävän männän iskun sekä turvallisuuslaitteet maassa tapahtuvaa halkaisua varten.
Tekniset pääominaisuudet
Pystymallinen rakenne ja turvallisuus
Halkaisukoneessa on suuri halkaisukiila, joka liikkuu paksusta teräksestä valmistettua ohjainta pitkin. Ohjausluistit tukevat liikettä ja suojaavat hydraulisylinteriä kuormituksen aikana.
Koneella voidaan halkaista pölkkyjä suoraan maassa. Säädettävä automaattinen rajaliikkeen ohjaus, turvakaari ja muut turvalaitteet on suunniteltu suojaamaan käyttäjää työskentelyn aikana.
Laite on valmistettu Italiassa.
Turvallisuutta parantavat rakenteet
Halkaisukiila on kallistettu 3 astetta pylvästä kohti. 50 mm paksu tukilevy parantaa vakautta ja ulottuu 100 mm kiilan reunan ulkopuolelle. Iskun lopussa kiilan ja tukilevyn väliin jää 100 mm:n etäisyys.
Ylä- ja alavivut on lyhennetty turvallisuusvaatimusten mukaisesti. Alavipujen muoto auttaa estämään pölkyn putoamisen käyttäjää kohti.
Hydrauliletkut ovat tavallista suurempia ja suojattu tekstiilipäällysteellä. Päällyste pidättää öljyä mahdollisen letkurikon yhteydessä. Koneessa on vaaditut varoitusmerkinnät ja käyttö- sekä huolto-ohjeet. Halkaisukoneet täyttävät DIN EN 609-1:2017 -standardin vaatimukset.

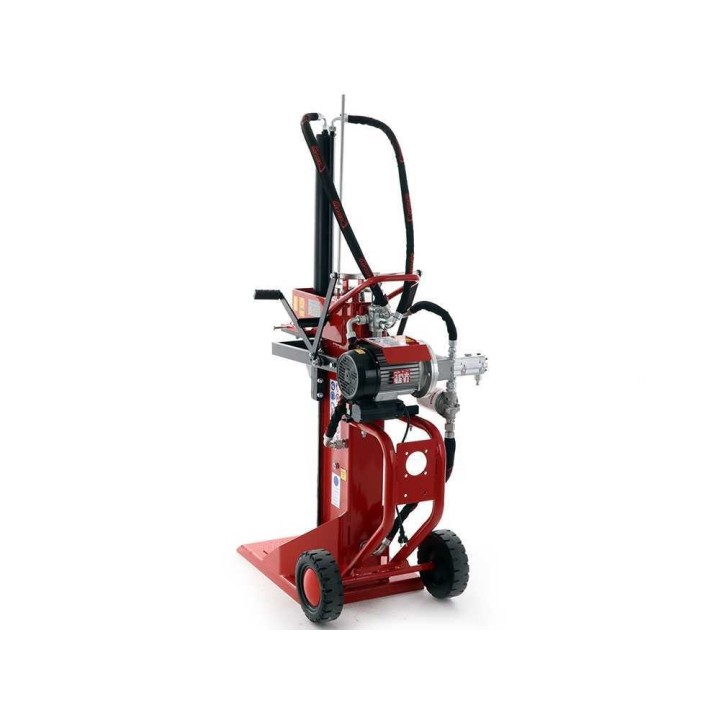

Sähkömoottori ja kaksinkertainen hydraulipumppu
3 HP:n yksivaiheinen sähkömoottori toimii 230 voltin sähköverkossa ja tuottaa 2 200 W:n nimellistehon. Induktiomoottori käyttää kaksinkertaista hydraulipumppua, jonka enimmäispaine on 190 bar ja virtaus 4–19 l/min.
Hydrauliöljy otetaan säiliöstä ja johdetaan männän liikettä käyttävään hydraulisylinteriin. Kaksinkertainen pumppu mahdollistaa nopeamman männän liikkeen kevyemmällä kuormituksella ja suuremman halkaisuvoiman kuormituksen kasvaessa.
Koneen runko toimii myös hydrauliöljyn säiliönä.
Halkaisukiila ja mäntä
13 tonnin halkaisuvoima soveltuu myös oksaisille puupölkyille. Hydraulisylinterin ulkohalkaisija on 80 mm ja männänvarren halkaisija 40 mm.
Mäntä liikkuu teräsohjainta pitkin. Sivuttaiset, tiheästä ABS-muovista valmistetut ohjaimet sisältävät vaihdettavan pronssisen kosketuspinnan. Tämä rakenne vähentää teräsohjaimen kulumista.
Halkaisukiila on valmistettu lujasta valuteräksestä ja sen pituus on 26 cm. Männän työiskua voidaan säätää lyhyitä pölkkyjä varten.
Ohjaimet ja käyttönopeuden säätö
Kaksikätiset ohjausvivut edellyttävät molempien käsien käyttöä laitteen käynnistämiseen. Kevyt painallus liikuttaa mäntää nopeasti, kun taas voimakkaampi painallus hidastaa liikettä ja keskittää halkaisuvoiman kiilaan.
Työnopeus vaihtuu vivuilla käytettävän paineen mukaan. Kevyellä kuormituksella mäntä liikkuu nopeammin ja pölkkyyn kohdistettaessa suurempi paine tuottaa enintään 13 tonnin halkaisuvoiman.
Moottorin käynnistyskytkin sijaitsee koneen ohjausjärjestelmässä.
Teräsrunko ja siirtäminen
Runko on valmistettu paksuseinäisistä emaloiduista teräsprofiileista. Kotelomainen rakenne on vahvistettu etupuolisella tasolevyllä, jota pitkin halkaisukiila liikkuu. Liukulevy on lujempaa karkaistua terästä kuin varsinainen runko.
Siirtämistä helpottavat kahva ja halkaisijaltaan 27 cm:n pyörät. Koneen tasapainoinen rakenne mahdollistaa siirtämisen yhdellä henkilöllä kallistamalla laitetta kahvan avulla. Rungossa on myös erillinen nostokohta.
Huoltoa ja käyttöä helpottavat yksityiskohdat
Kiilan nousunestolaite pysäyttää männän automaattisesti, jos pölkky jää kiilaan. Hydrauliikkajärjestelmään kuuluu ammattikäyttöön tarkoitettu vaihdettava patruunasuodatin, öljyntäyttökorkki ja öljymäärän tarkistus.
Moottorin metallinen suojalevy vähentää lian kertymistä moottorin päälle. Tukilevy on paksu ja vakaa, ja männän isku voidaan säätää lyhyitä pölkkyjä varten säätösylinterin avulla.
Toimitukseen sisältyy
Halkaisukone toimitetaan lavalle pakattuna. Mukana toimitetaan käyttö- ja huolto-ohjeet.
Tekniset tiedot
Yleiset tiedot
| Malli | SPLE13-650TC |
|---|---|
| Tyyppi | Pystymallinen |
| Kaksinopeuksinen käyttö | Kyllä |
| Käyttöjännite | Yksivaiheinen 230 V |
| Nimellinen halkaisuvoima | 13 t |
| Männän isku | 65 cm |
| Säädettävä männän isku | Kyllä |
| Halkaisu tukitasolla | Ei |
| Halkaisu maassa | Kyllä |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | LUCME |
|---|---|
| Moottorityyppi | Yksivaiheinen sähkömoottori |
| Moottori | Induktiomoottori |
| Nimellisteho | 3 HP |
| Nimellisteho | 2 200 W |
| Pyörimisnopeus | 2 840 r/min |
| Virtalähde | Sähkö, 220 V |
Hydrauliikka
| Pumppu | Kaksinkertainen hydraulipumppu |
|---|---|
| Virtaus | 4–19 l/min |
| Enimmäispaine | 190 bar |
| Öljysäiliö | Kyllä |
| Hydraulisylinterin ulkohalkaisija | 80 mm |
| Männänvarren halkaisija | 40 mm |
| Männän nopeus | 14 cm/s |
| Männän nopeus, toinen asetus | 5,5 cm/s |
| Palautusnopeus | 9 cm/s |
| Hydrauliöljyn määrä | 16 l |
Halkaisulaitteisto
| Suurin pölkyn pituus | 65 cm |
|---|---|
| Suurin pölkyn halkaisija | 60 cm |
Varustelu
| Runko | Kotelomainen, etulevyllä vahvistettu |
|---|---|
| Pumppu | Kaksinkertainen |
| Pystymallin turvavipu | Kyllä |
| Sivuttaiset pölkyn tukivarret | Ei |
| Sivuttaiset pölkyn tuet | Kyllä |
| Pölkyn nostojärjestelmä | Ei |
| Kuljetusta varten palautuva mäntä | Ei |
| Kolmipisteliitäntä | Ei |
| Vaihdettavat kiilan ohjaimet | Kyllä |
| Patruunasuodatin | Kyllä |
| Turvakytkin | CE-vaatimusten mukainen |
| Kuljetusvaunu pyörillä | Kyllä |
| Takapyörien halkaisija | 27 cm |
Toimitukseen sisältyvät varusteet
| Ristikiila | Ei |
|---|---|
| Levityskiila | Ei |
| Käyttöohje | Kyllä |
Mitat ja paino
| Tuotteen mitat (P × L × K) | 100 × 60 × 180 cm |
|---|---|
| Nettopaino | 235 kg |
| Pakkaus | Lavalla |
| Pakkauksen mitat (P × L × K) | 105 × 80 × 190 cm |
| Paino pakkauksineen | 243 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoamisaika | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Minkä kokoisia pölkkyjä koneella voidaan halkaista?
Koneella voidaan halkaista enintään 65 cm:n pituisia ja 60 cm:n halkaisijaltaan olevia pölkkyjä.
Millainen sähköliitäntä ja moottori halkomakoneessa on?
Halkomakoneessa on yksivaiheinen 230 V:n induktiomoottori, jonka nimellisteho on 3 HP / 2 200 W. Teknisissä tiedoissa virtalähteeksi on merkitty sähkö, 220 V.
Voiko koneella halkaista pölkkyjä suoraan maassa?
Kyllä. Koneella voidaan halkaista pölkkyjä maassa, mutta halkaisu tukitasolla ei ole mahdollista.
Voiko männän iskua säätää?
Kyllä. Männän työiskua voidaan säätää lyhyitä pölkkyjä varten säätösylinterin avulla.
Mitkä ovat halkomakoneen mitat ja paino?
Tuotteen mitat ovat 100 × 60 × 180 cm ja nettopaino 235 kg. Koneessa on 27 cm:n takapyörät ja kuljetusvaunu pyörillä.
Mitä toimitukseen sisältyy ja miten kone toimitetaan?
Toimitukseen sisältyy käyttöohje. Halkomakone toimitetaan lavalle pakattuna ja valmiiksi koottuna. Toimitus tapahtuu hydraulisella takalaitanostimella.
