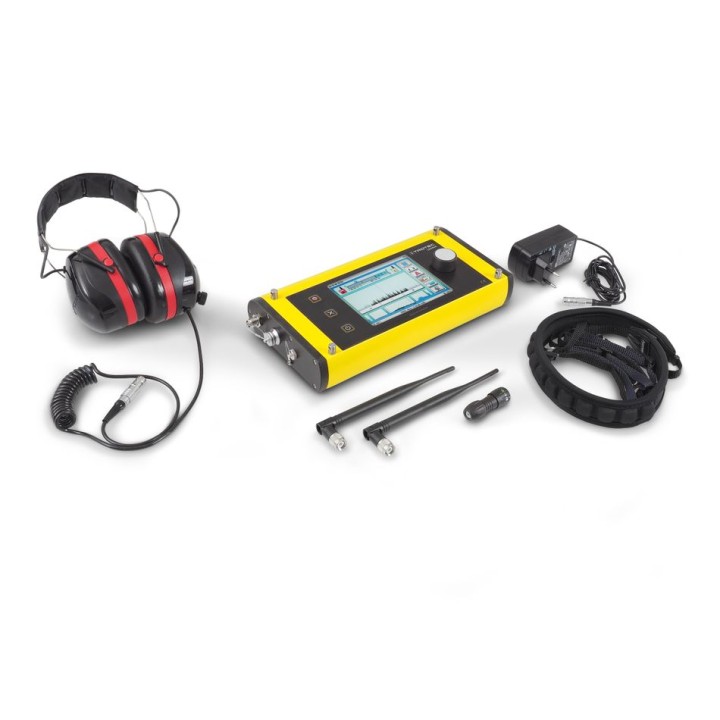

LD20HC-korrelaattori vuodonpaikannukseen kuvat
LD20HC-korrelaattori vuodonpaikannukseen
LD20HC on korrelaatiomittauksen ja akustisen vuodonpaikannuksen yhdistävä laite putkistojen ja vesijohtoverkostojen vuotojen etsimiseen. Korrelaatiomittauksen erotuskyky on 5 cm 100 metrin mittausmatkalla.
LD20HC putkistovuotojen paikantamiseen
LD20HC on korrelaatiomittauksen ja akustisen vuodonpaikannuksen yhdistävä mittalaite putkistojen ja vesijohtoverkostojen vuotojen etsimiseen. Laite hyödyntää herkkiä äänisensoreita, langatonta signaalinsiirtoa ja kolmen mittapisteen 64-bittistä korrelaatiota.
Putkiosuuksien materiaali ja halkaisija voidaan määrittää mittausta varten, ja yhdellä mittauskerralla voidaan tutkia enintään 20 putkiosuutta.
Keskeiset ominaisuudet
Korrelaatiomittaus ja akustinen vuodonpaikannus samassa laitteessa
Vuotokohdasta syntyvä ääni etenee putkessa molempiin suuntiin ja voidaan havaita esimerkiksi paloposteista, venttiileistä tai muista saavutettavista mittauspisteistä. Äänisignaalit välitetään lähetinten kautta korrelaattoriin, joka laskee vuotokohdan signaalien kulkuaikaeron perusteella.
Mittauksessa huomioidaan putkimateriaali, putken halkaisija ja mittausmatkan pituus. Laitteessa on 256 vapaasti valittavaa ylä- ja alipäästösuodatinta sekä automaattinen suodattimen sovitus ja vahvistus.
Akustinen vuoto- ja putkistopaikannus
LD20HC:hen voidaan liittää runkoääni- ja maamikrofoneja kuuntelumittausta varten. Korrelaatiolla löydetty vuotokohta voidaan tarkistaa maamikrofonilla, ja laitetta voidaan käyttää myös muuhun akustiseen vuoto- ja putkistopaikannukseen.
Smart-toiminto näyttää mahdolliset vuotokohdat näytöllä palkki-ilmaisimena. Vuotokohta sijaitsee jyrkimmän tason kohdalla.
Suunniteltu kenttätyöhön

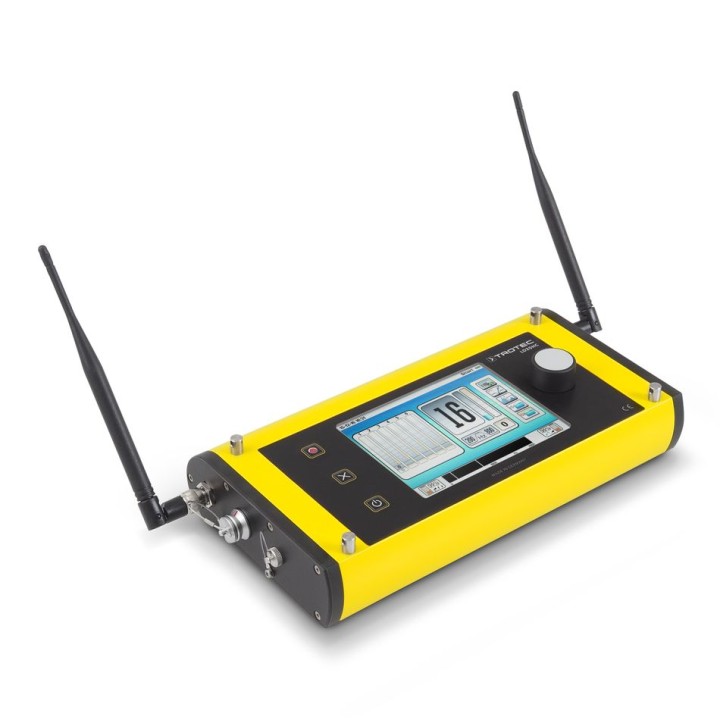

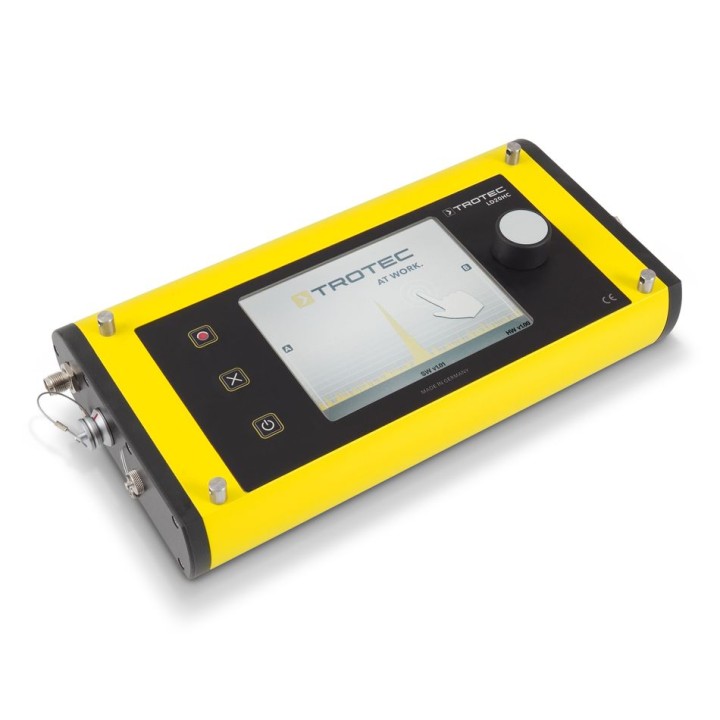

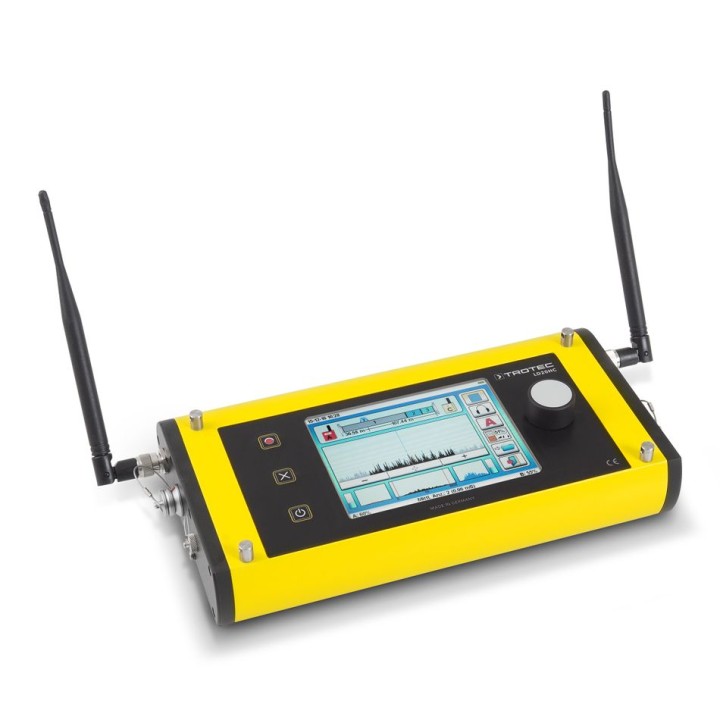

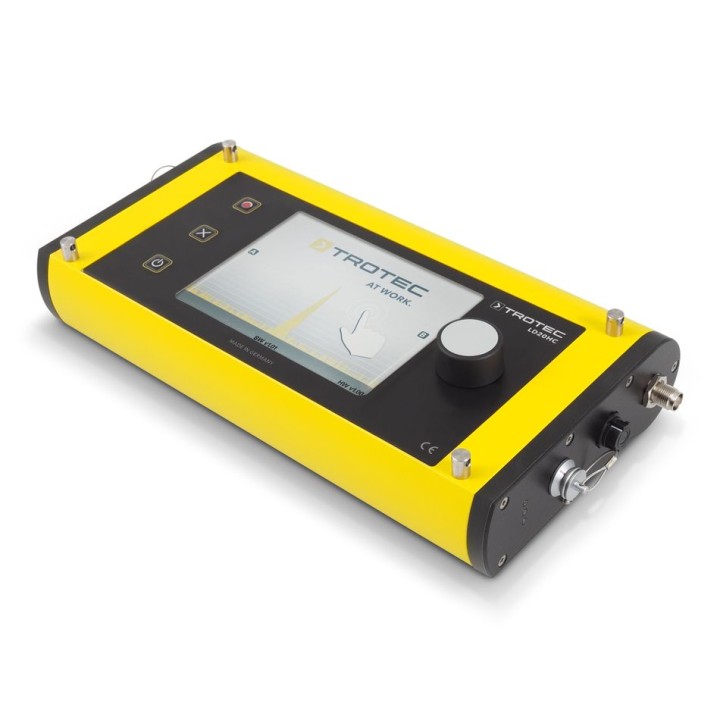

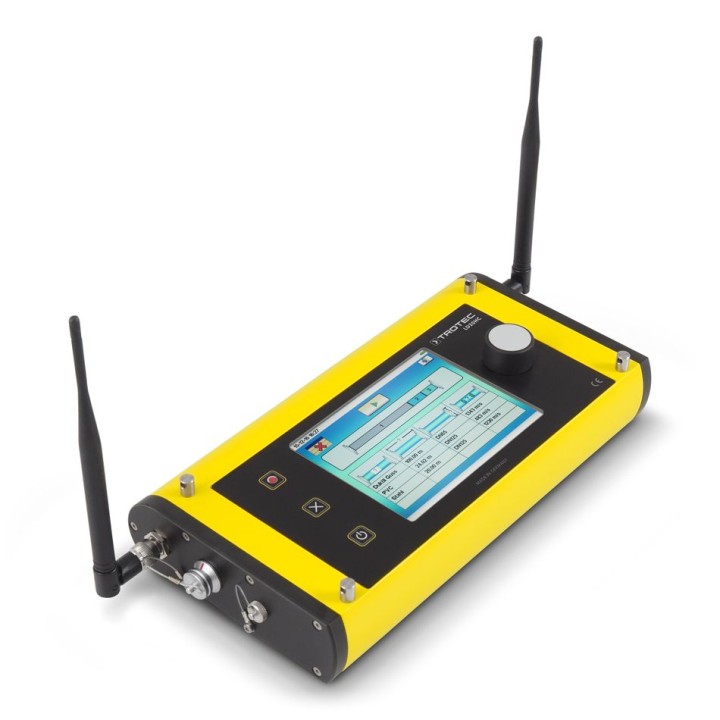

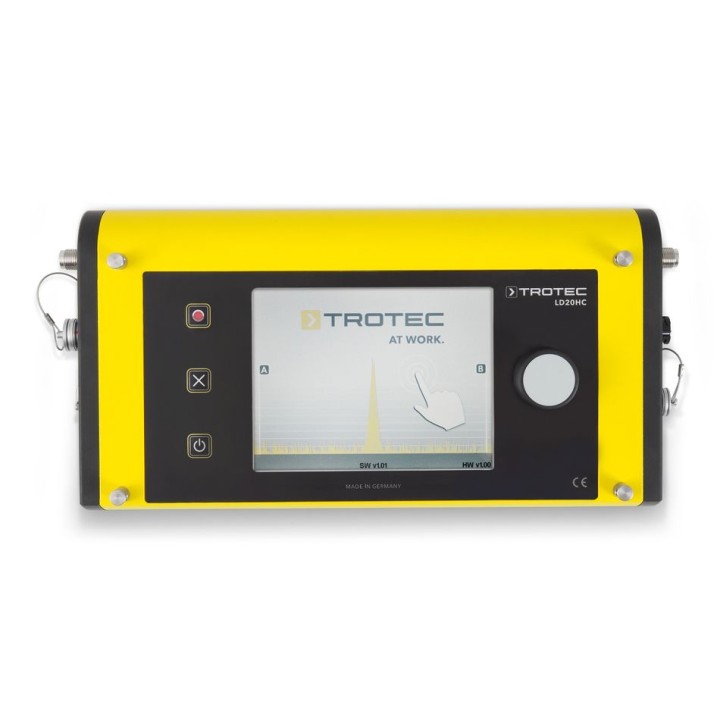

Alumiininen, pulverimaalattu kotelo on IP65-luokiteltu. Käyttö tapahtuu kosketusnäytön, painikkeiden ja kiertosäätimen avulla. Taustavalaistu 5,7 tuuman värillinen LCD-kosketusnäyttö tekee mittaustietojen seuraamisesta selkeää.
- Ultranopea 6-ytiminen prosessori
- 64-bittinen kolmen mittapisteen korrelaatio
- FFT-taajuusanalyysi
- Automaattinen vahvistus ja suodattimen sovitus
- Manuaalisten suodatinasetusten asetustallennus
- Äänitason yliohjaussuojaus
Toimitussisältö

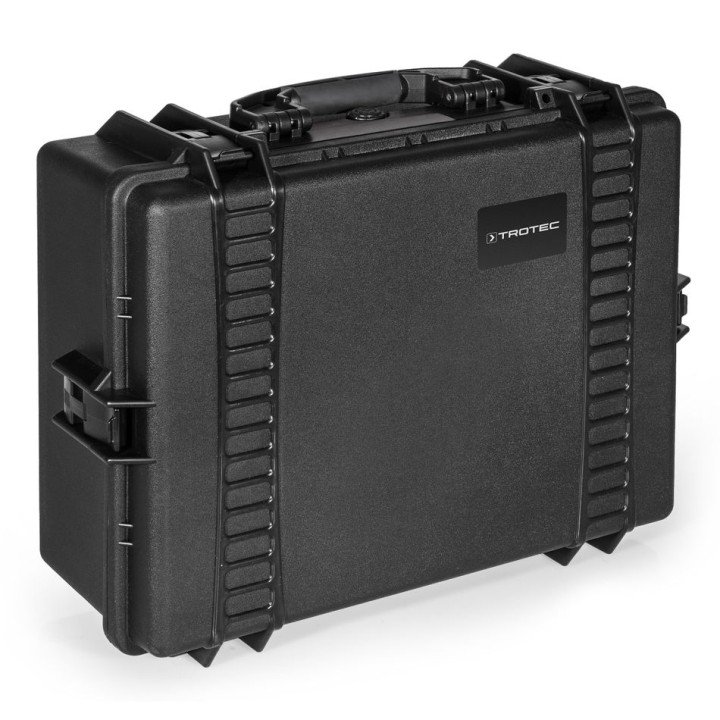

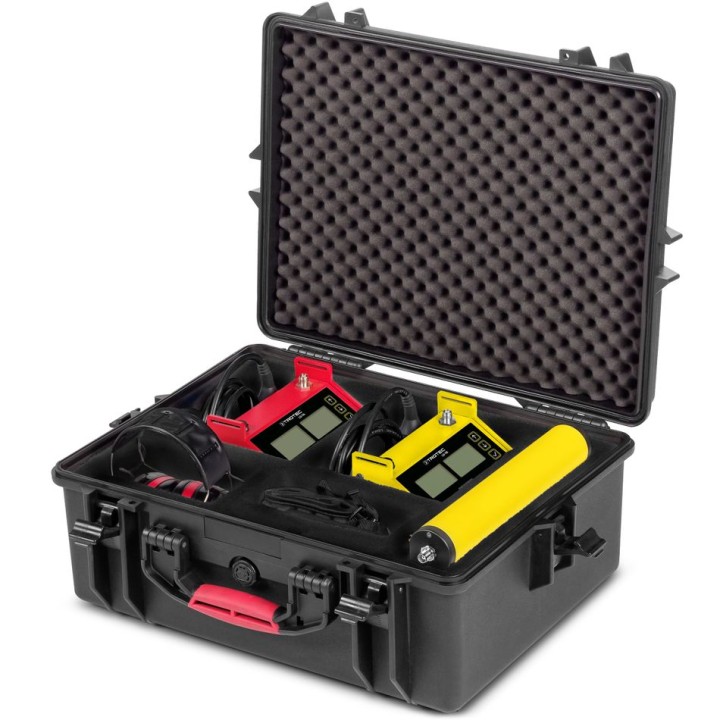

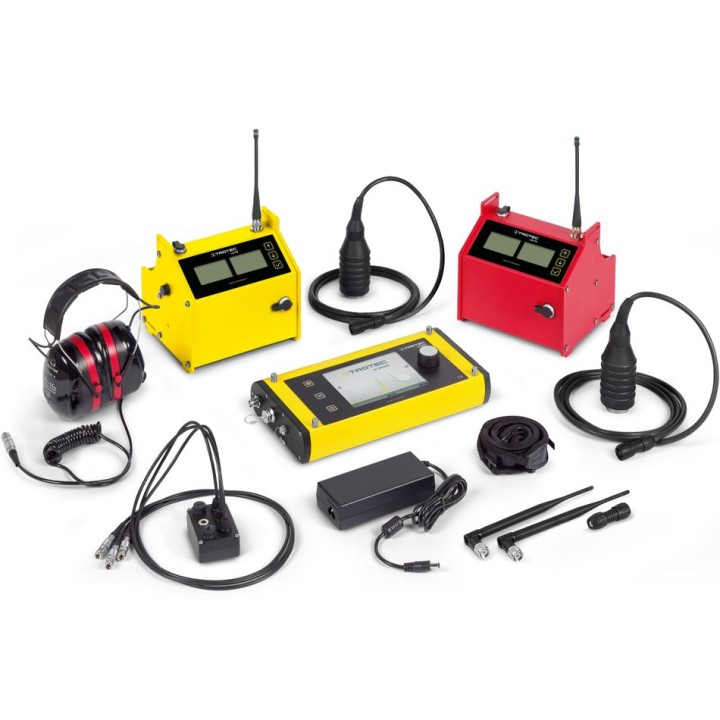

Vakiotoimitukseen sisältyvät LD20HC-korrelaattori kahdella antennilla ja kantohihnalla, ääntä vaimentavat kuulokkeet, latausvirtalähde, punainen LD-TA-lähetin äänisensorilla, keltainen LD-TB-lähetin äänisensorilla sekä mittalaitteelle, lähettimille ja tarvikkeille tarkoitettu kuljetuslaukku.
Korrelaatiomenetelmän toimintaperiaate
Laite vastaanottaa äänisignaalit enintään kolmesta kontaktimittauspisteestä. Se laskee vuotokohdan signaalien kulkuaikaeroista ja hyödyntää mittauksessa putkiston ominaisuuksia sekä mittausmatkan pituutta.
Korrelaatiomittaus soveltuu myös pitkiin putkilinjoihin, joissa sääolosuhteet, putken asennussyvyys tai voimakas taustamelu voivat vaikeuttaa muita sähköakustisia paikannusmenetelmiä.
Tekniset tiedot
Mitat ja paino
| Pituus ilman pakkausta | 380 mm |
|---|---|
| Leveys ilman pakkausta | 155 mm |
| Korkeus ilman pakkausta | 67 mm |
| Paino ilman pakkausta | 2,9 kg |
| Paino pakkauksineen | 4,2 kg |
Mittaus ja signaalinkäsittely
| Korrelaatiomittauksen erotuskyky | 5 cm 100 m:n mittausmatkalla |
|---|---|
| Geofonien mittausresoluutio | 0–99 digit (vastaa dB:tä) |
| Vahvistus | 120 dB |
| Tuloimpedanssi, ääni | 1 MΩ |
| Lähtöimpedanssi, ääni | < 10 Ω |
| Taajuusalue, korrelaatio | 0–5 000 Hz |
| Taajuusalue, akustinen vuodonpaikannus | 0–4 000 Hz |
| Suodattimet | 256 ylä- ja alipäästösuodatinta |
Näyttö ja tiedonsiirto
| Näyttö | 5,7" taustavalaistu värillinen LCD-kosketusnäyttö |
|---|---|
| Datamuisti | Jopa 100 mittausta käyttötilaa kohti |
| Lähetystaajuus | 433 / 434 MHz |
| Lähetysteho | 500 mW |
Toiminnot ja varustus
- Akustinen vuodonpaikannus F&L- ja Smart-tiloilla
- Korrelaatiovuodonpaikannus automaatti- ja manuaalitilassa
- Automaattinen vahvistus
- Automaattinen suodattimen sovitus
- Asetustallennus manuaalisille suodatinasetuksille
- Äänitason yliohjaussuojaus
Ohjaus ja liitännät
- Kiertosäädin, painikkeet ja kosketustoiminto
- 2 x SMA-antenniliitäntä
- 3-napainen kuulokeliitäntä, IP65
- 4-napainen latausliitäntä, IP65
- Bajonettityyppinen sensoriliitäntä, IP65
- USB-kaapeliliitäntä, IP65
Virransyöttö ja käyttöolosuhteet
| Akku | Ni-MH, 8 500 mAh |
|---|---|
| Akkujen määrä laitteessa | 1 |
| Käyttöaika jatkuvassa käytössä | Yli 10 h |
| Käyttölämpötila | −10–55 °C |
| Varastointilämpötila | −25–65 °C |
Rakenne ja suojaus
| Kotelo | Alumiini, pulverimaalattu |
|---|---|
| Suojausluokka | IP65 |
| Suojaus kiinteitä vierasesineitä vastaan | Pölytiivis |
| Suojaus vettä vastaan | Suojaus joka suunnasta tulevilta vesisuihkuilta |
| Kosketussuojaus | Täydellinen kosketussuojaus |
