HO 105 traktorijyrsin, 105 cm, mekaaninen sivuttaissiirto, vasemmalle pyörivä voimanotto kuvat

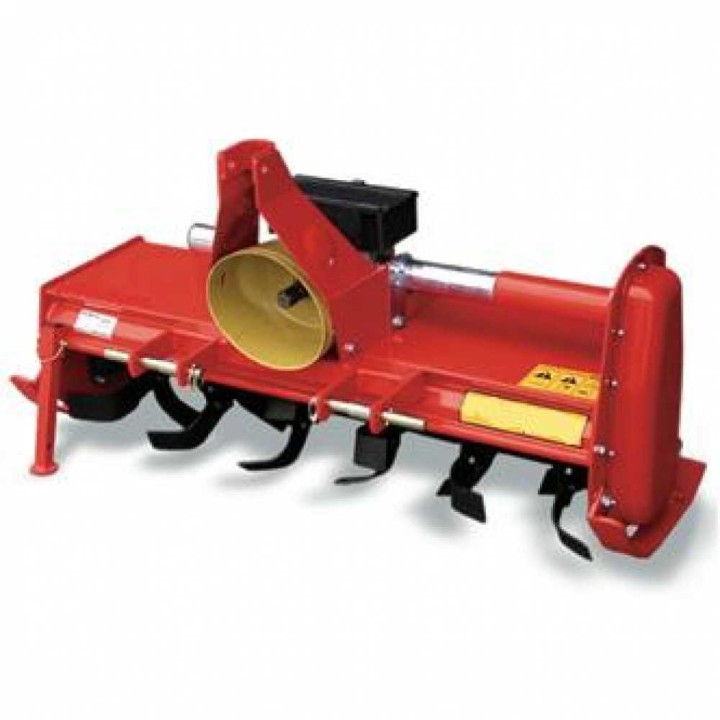

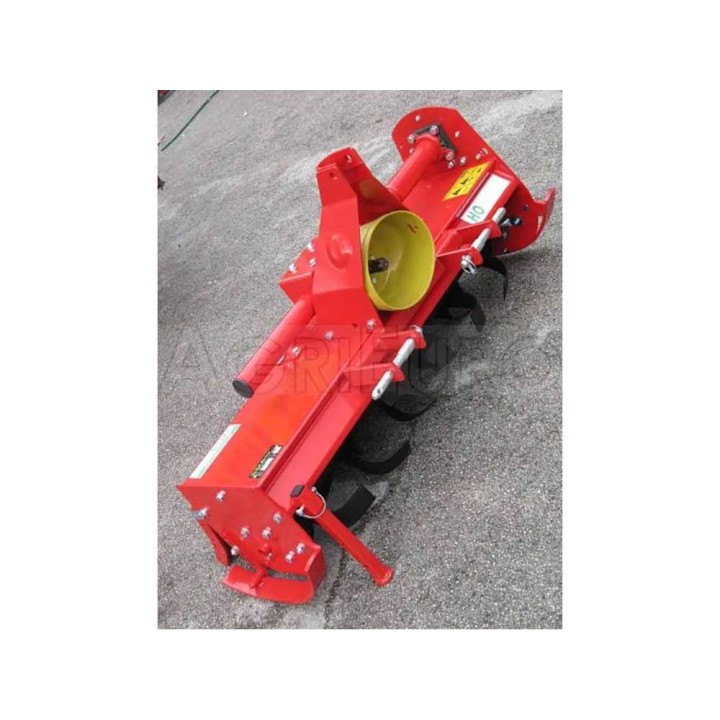

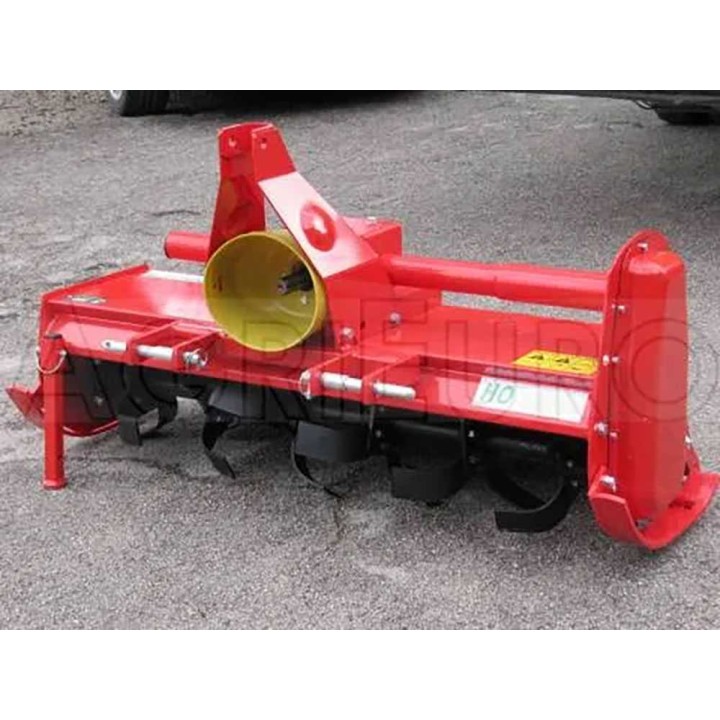

HO 105 traktorijyrsin, 105 cm, mekaaninen sivuttaissiirto, vasemmalle pyörivä voimanotto
HO 105 on pienille, enintään 20 HP:n traktoreille tarkoitettu kevyt 105 cm:n työleveydellä varustettu traktorijyrsin.
HO 105 - kevyt jyrsin pienille traktoreille

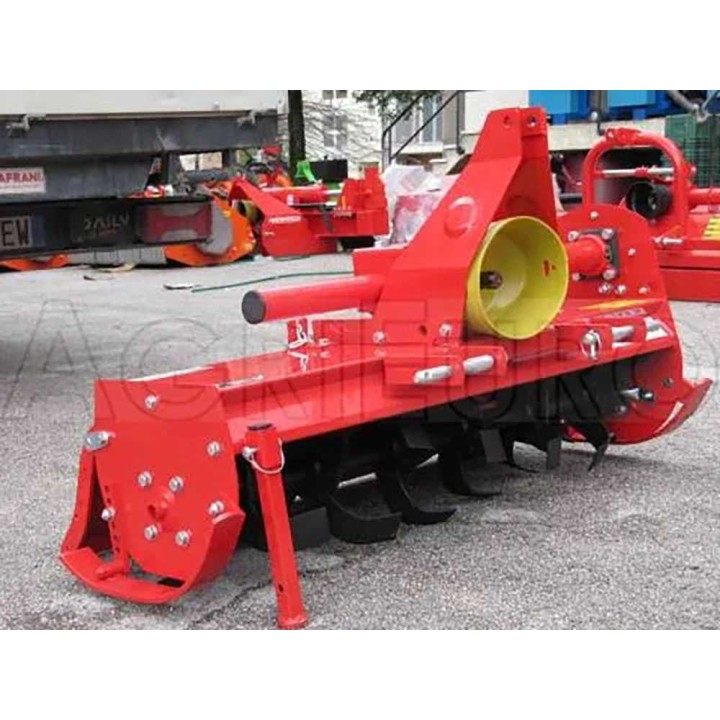

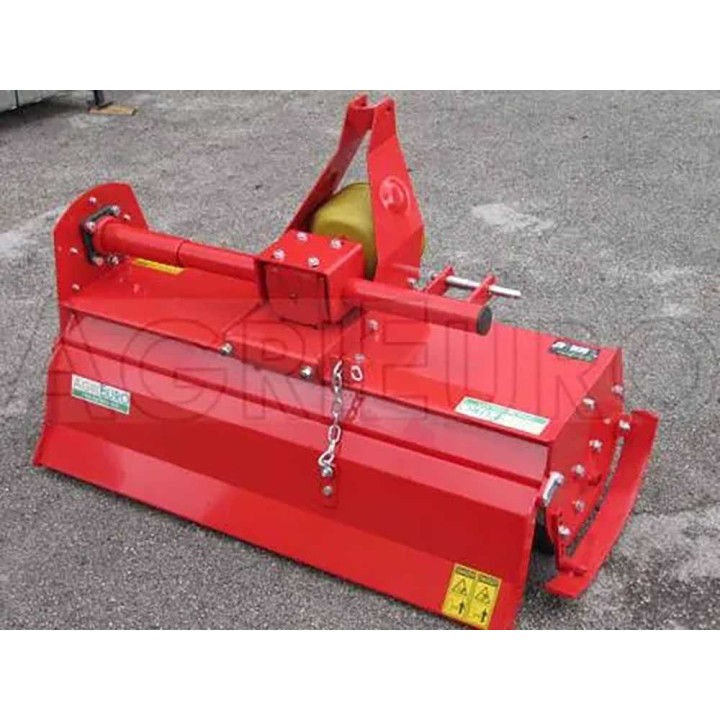

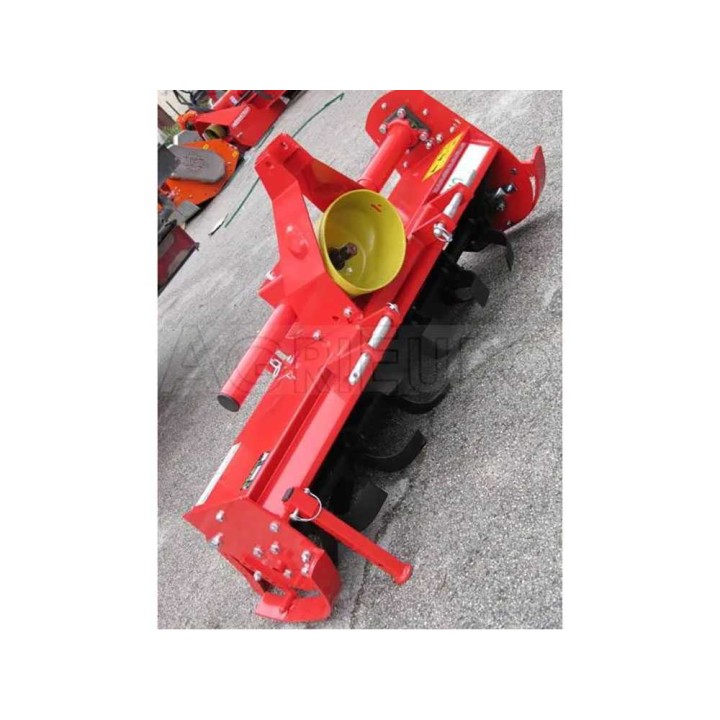

HO 105 on pieniin traktoreihin tarkoitettu kevyt traktorijyrsin, jonka tehokas työleveys on 105 cm. Laite soveltuu harrastekäyttöön ja maan hienontamiseen sekä samanaikaiseen tasoittamiseen.
Jyrsin kiinnitetään traktorin kolmipistenostolaitteeseen. Mekaaninen sivuttaissiirto mahdollistaa kiinnityksen siirtämisen 250 mm keskiasennosta sivulle. Huomioi, että laite on tarkoitettu vain traktoreihin, joiden voimanottoakseli pyörii vastapäivään eli vasemmalle.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
HO-sarjan jyrsin on pienille traktoreille suunniteltu kevyt ja joustava kone. Se hienontaa maata suurella roottorin kierrosluvulla ja useilla jyrsinterillä sekä tasoittaa käsitellyn maan.
- Tehokas työleveys 105 cm
- Traktoreille, joiden teho on enintään 20 HP
- Ulkoleveys 118 cm
- Työkorkeus 15 cm
- Mekaaninen sivuttaissiirto 250 mm
- Siirrettävä 1. luokan kolmipistekiinnitys
- Sivuluistit syvyyden säätöön
- CE-vaatimusten mukaiset suojukset
Jyrsintä tulee käyttää puhtaalla maalla, jossa ei ole kookkaita kiviä tai lohkareita. Kivet voivat vaurioittaa jyrsinteriä, roottoria, runkoa tai voimansiirron osia.
Tekniset mitat ja jyrsinterät

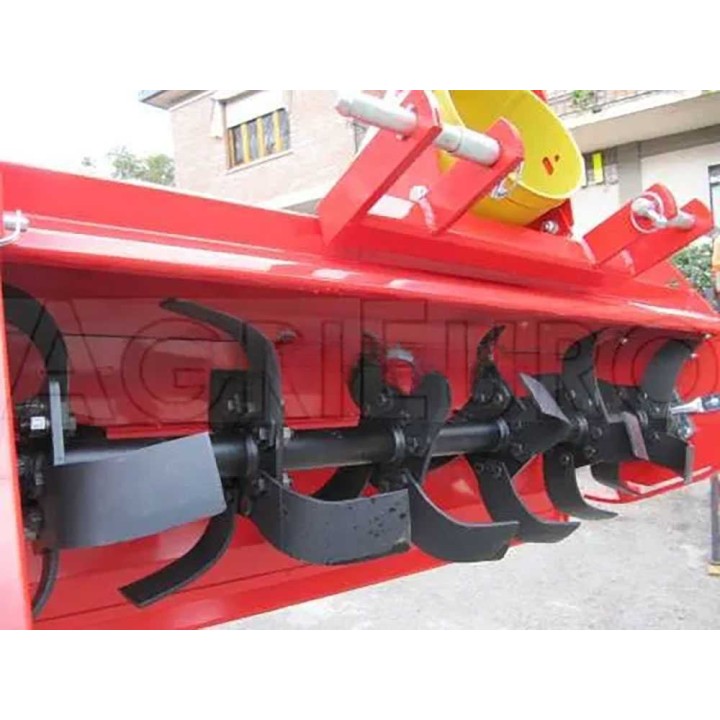

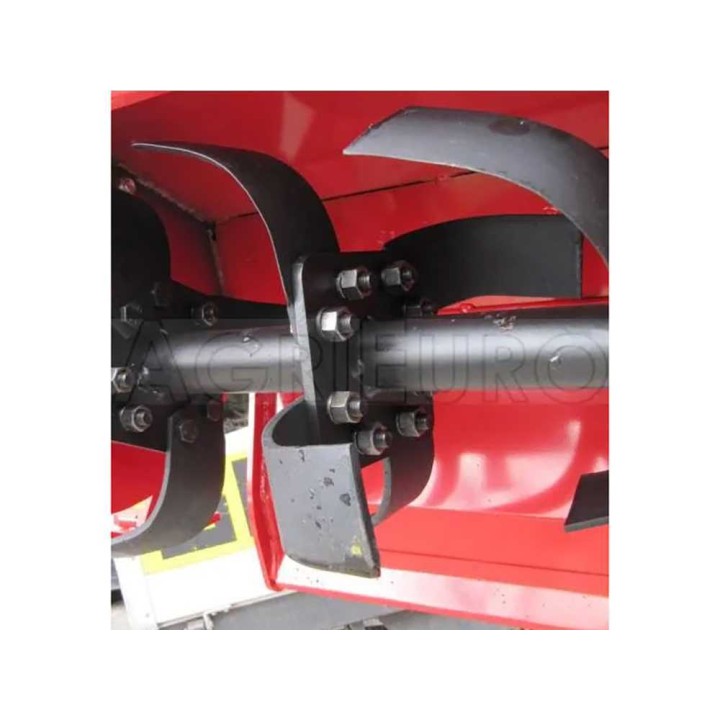

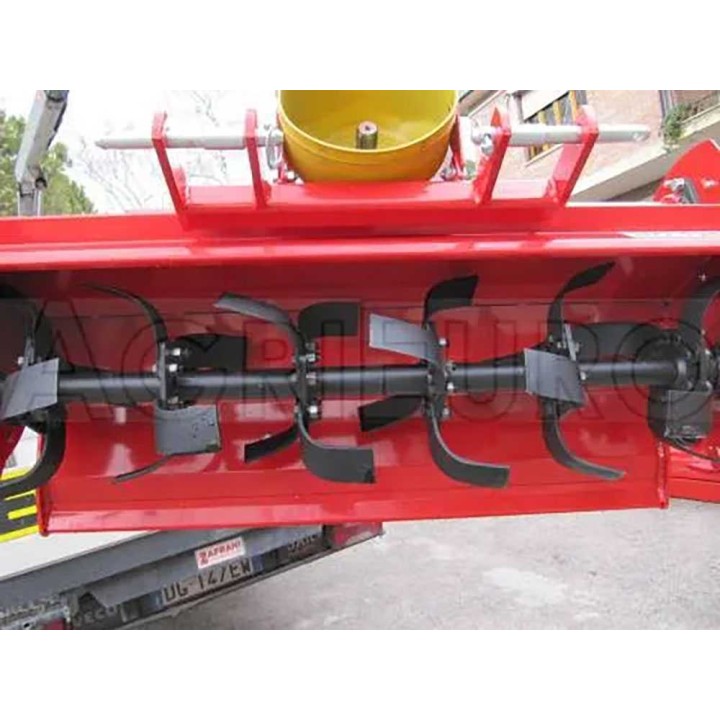

Työleveys on 105 cm ja laitteen ulkoleveys 118 cm. Jyrsintäsyvyydelle ilmoitettu työkorkeus on 15 cm. Roottorissa on viisi terälaippojen tukiyksikköä ja yhteensä 20 terää, neljä terää kutakin yksikköä kohti.
- Työleveys: 105 cm
- Ulkoleveys: 118 cm
- Työkorkeus: 15 cm
- Terälaippojen määrä: 5
- Terien määrä: 20
- Terät tukiyksikköä kohti: 4
- Terätyyppi: jyrsinterä
Voimansiirto ja säädöt

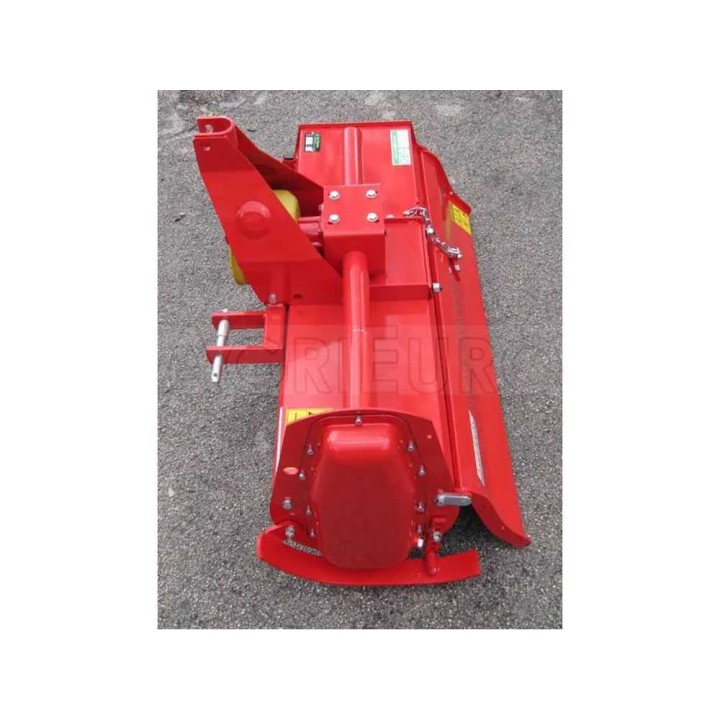

Jyrsin kiinnitetään traktorin takana olevaan kolmipistekiinnitykseen. Mekaaninen sivuttaissiirto toteutetaan rungon kiskomaisella rakenteella, jota pitkin alennusvaihteisto voi liikkua. Kiinnityksen asentoa muutetaan avaamalla kaksi pulttia, siirtämällä kiinnitystä ja kiristämällä pultit uudelleen.

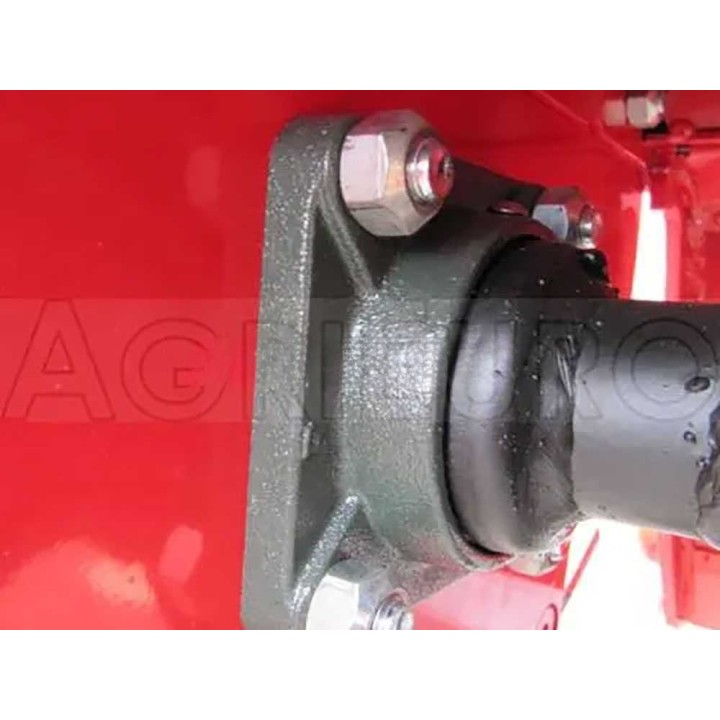

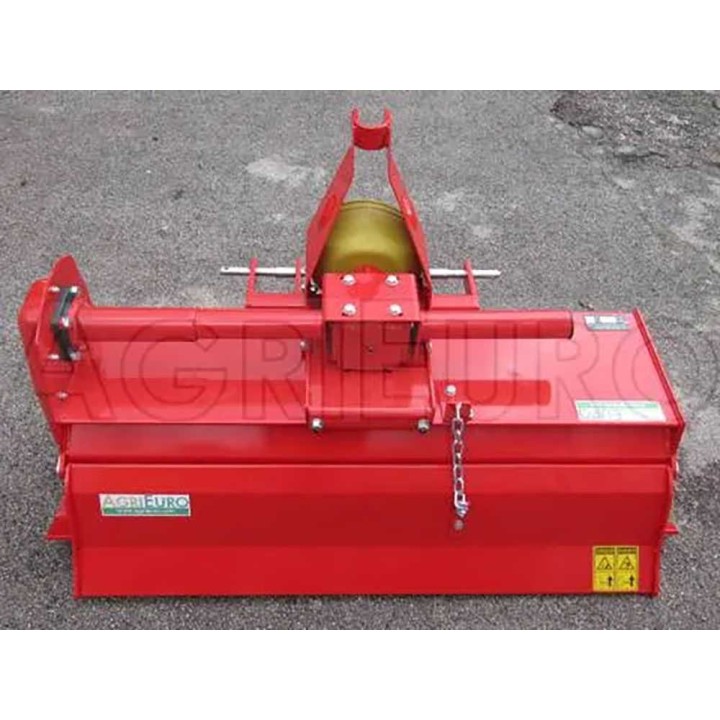

Voimansiirrossa on öljykylvyssä toimiva sivuketju ja valurautainen hammaspyörillä varustettu alennusvaihteisto. Sivuluistit ovat korkeussäädettävät, ja liikkuva takakotelo tasoittaa jyrsittyä maata. Koteloa voidaan säätää eri asentoihin ketjun avulla.
- A: Säädettävä sivuluisti
- B: Pitkä teleskooppinen voimansiirtoakseli
- C: Kiinnityksen säätöön käytettävät kaksi pulttia
- D: Liikkuva takakotelo
- E: Eri asentoihin säädettävä takakotelo ja säätöketju
- F: Traktorin kolmipistekiinnitys
- G: Öljykylvyssä toimiva sivuketju
- H: Valurautainen alennusvaihteisto
- I: Vakioyleisnivelakseli
Voimanottoakselin liitäntä on vakiomallinen 1 3/8" Z6. Nostolaitteen kiinnitystapit ovat yleismalliset ja kaksihalkaisijaiset.
Toimitukseen sisältyy
Jyrsimen mukana toimitetaan vakio nivelakseli.
- Vakio nivelakseli
Tekniset tiedot
Yleiset tiedot
| Malli | HO 105 |
|---|---|
| Rakenne ja sarja | Kevyt |
| Traktorin teho | Enintään 20 HP |
| Rungon materiaali | Emaloitu teräs |
| Sivuttaissiirto | Manuaalinen ruuvikäyttöinen |
| Sivuttaissiirron määrä | 250 mm |
| Valmistusmaa | Italia |
Voimansiirto
| Ruuvikäyttöinen siirto | Kyllä |
|---|---|
| Valurautainen alennusvaihteisto | Kyllä |
| Nivelakseli | Vakio |
| Nivelakseli sisältyy | Kyllä |
| Voimanoton pyörimissuunta | Vastapäivään eli vasemmalle |
| Voimanottoakselin liitäntä | 1 3/8" Z6 |
Jyrsintälaitteisto
| Työleveys | 105 cm |
|---|---|
| Ulkoleveys | 118 cm |
| Työkorkeus | 15 cm |
| Terälaippojen tukiyksiköt | 5 |
| Terien määrä | 20 |
| Terätyyppi | Jyrsinterät |
| Terät tukiyksikköä kohti | 4 |
Varustelu
| Säädettävä takakotelo | Kyllä |
|---|---|
| Sivuluistit | Kyllä |
| Kolmipistekiinnitys | Siirrettävä 1. luokan kiinnitys |
| Suojukset | CE-vaatimusten mukaiset |
| Käyttöohje | Kyllä |
Mitat, paino ja pakkaus
| Nettopaino | 155 kg |
|---|---|
| Pakkaustapa | Lava |
| Pakkausmitat | 60 × 125 × 50 cm |
| Paino pakkauksen kanssa | 175 kg |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Sopiiko HO 105 omaan traktoriin?
HO 105 on tarkoitettu pienille traktoreille, joiden teho on enintään 20 HP. Traktorin voimanottoakselin tulee pyöriä vastapäivään eli vasemmalle.
Miten jyrsin kiinnitetään traktoriin?
Jyrsin kiinnitetään traktorin takana olevaan siirrettävään 1. luokan kolmipistekiinnitykseen. Voimanottoakselin liitäntä on vakiomallinen 1 3/8" Z6, ja vakio nivelakseli sisältyy toimitukseen.
Mitkä ovat jyrsimen työskentelymitat?
Työleveys on 105 cm, ulkoleveys 118 cm ja työkorkeus 15 cm.
Voiko kiinnityksen paikkaa säätää sivusuunnassa?
Mekaaninen, manuaalinen ruuvikäyttöinen sivuttaissiirto mahdollistaa kiinnityksen siirtämisen 250 mm keskiasennosta sivulle. Asentoa muutetaan avaamalla kaksi pulttia, siirtämällä kiinnitystä ja kiristämällä pultit uudelleen.
Miten jyrsintäsyvyyttä ja takakoteloa säädetään?
Sivuluistit ovat korkeussäädettävät, ja työkorkeus on 15 cm. Liikkuva takakotelo voidaan säätää eri asentoihin säätöketjun avulla.
Mikä on jyrsimen paino ja toimitustila?
Jyrsimen nettopaino on 155 kg ja paino pakkauksen kanssa 175 kg. Tuote toimitetaan valmiiksi koottuna lavalla, jonka pakkausmitat ovat 60 × 125 × 50 cm.
