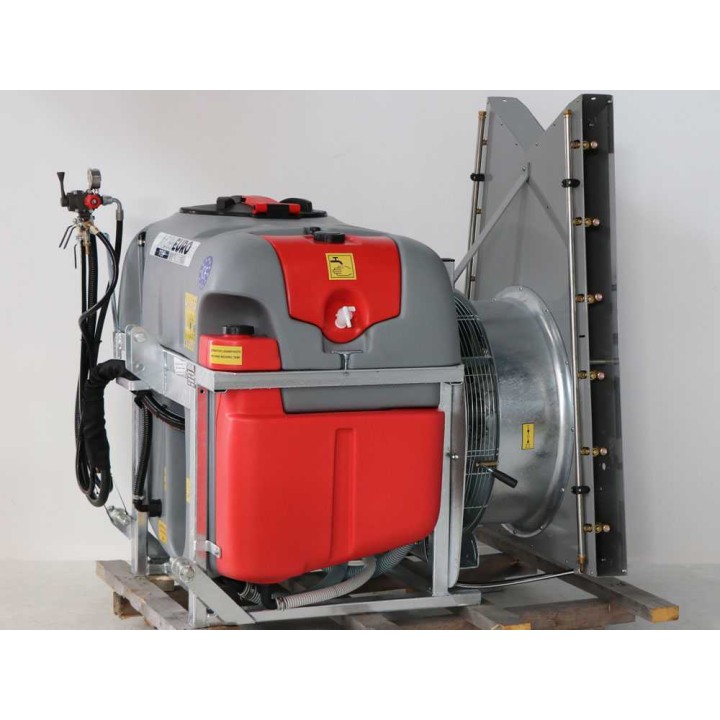

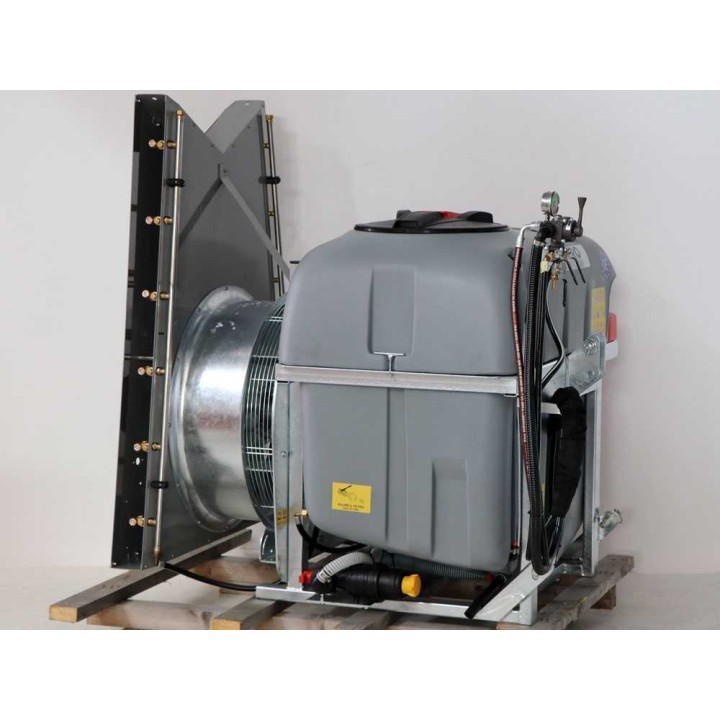

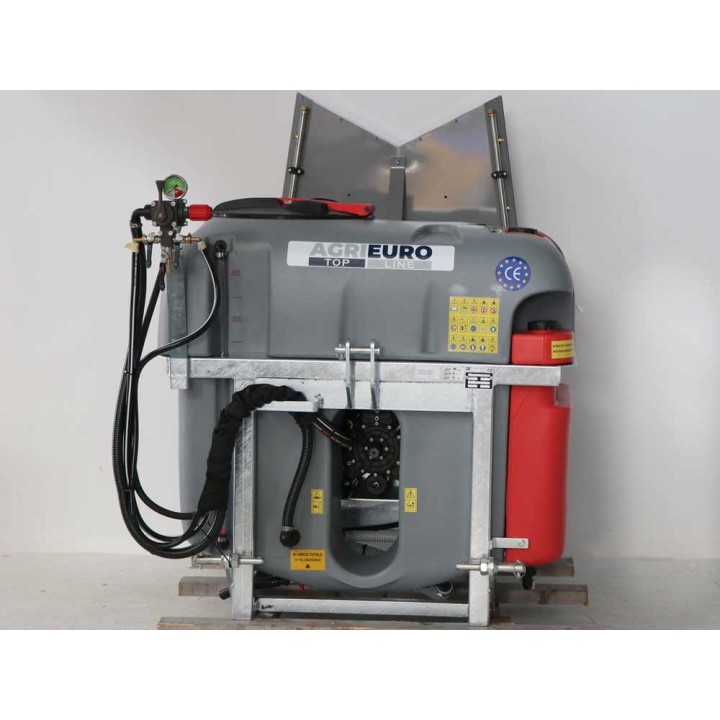

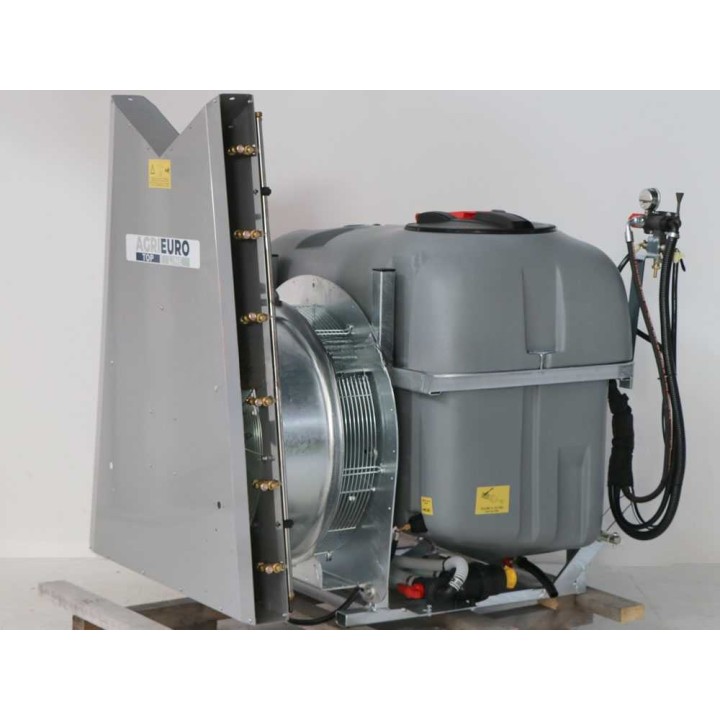

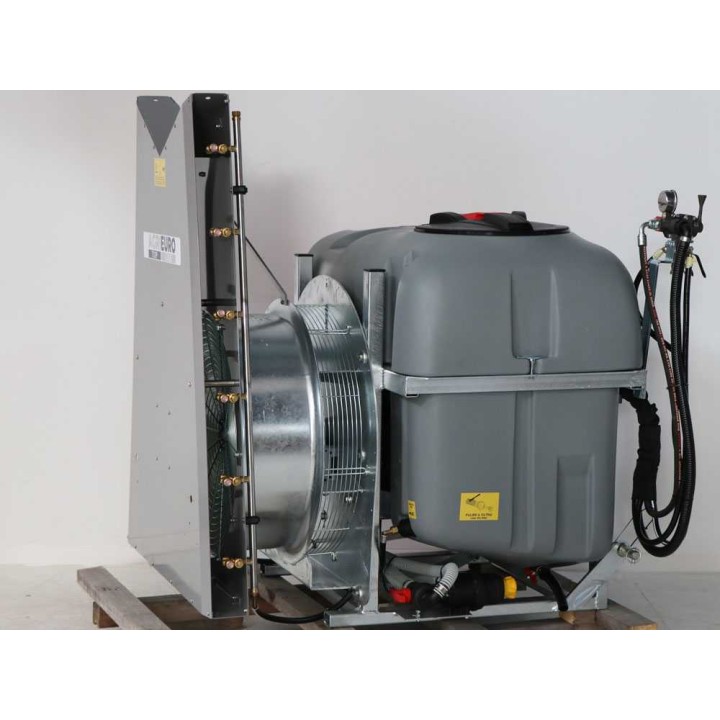

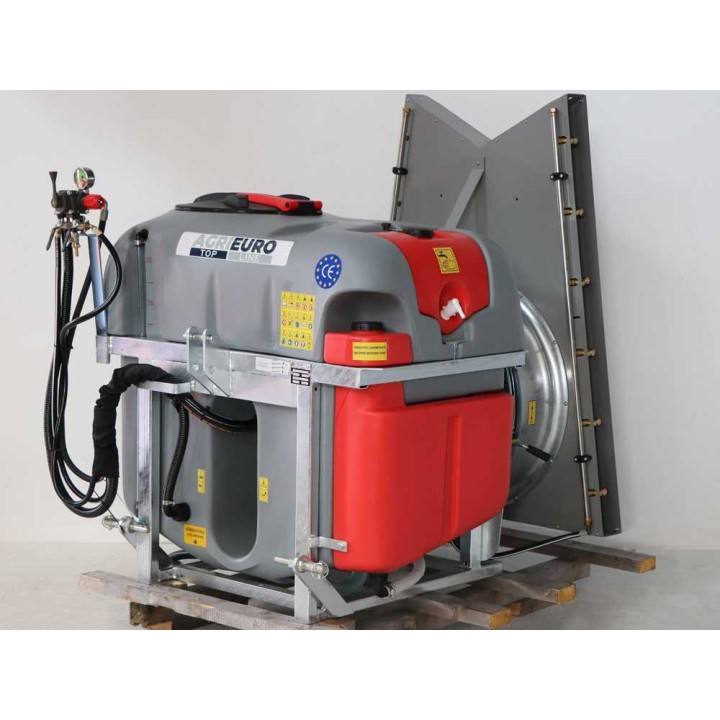

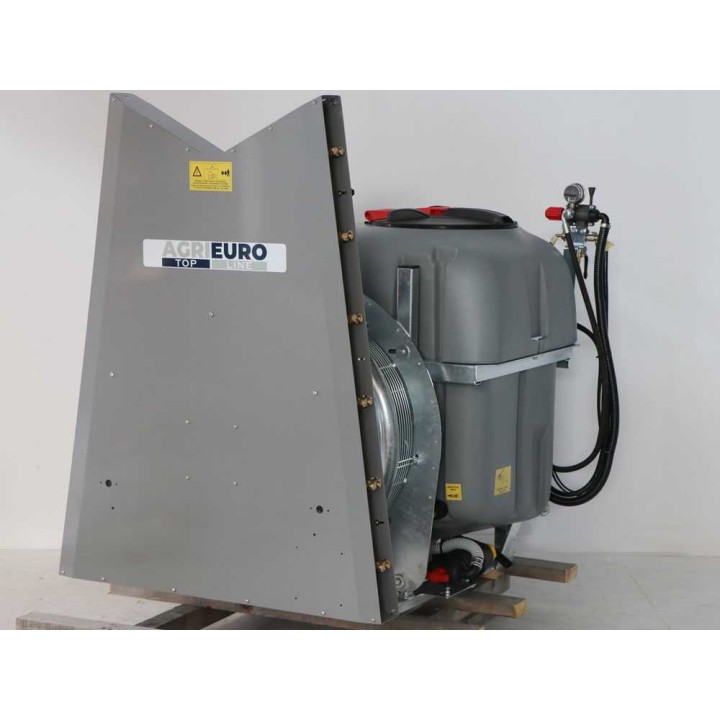

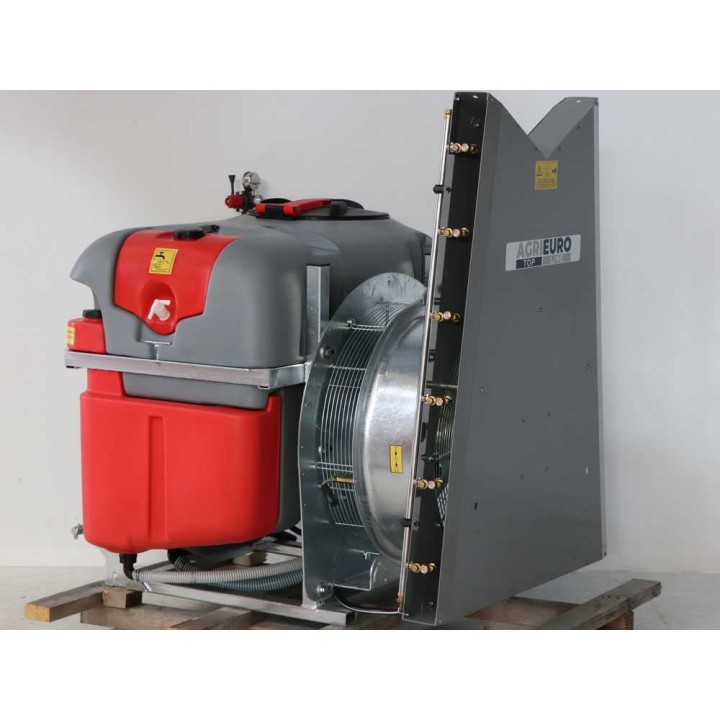

Gray Tower Reverse 600/70 traktorikäyttöinen sumutin, 600 l, 700 mm, AR-713 kuvat
Gray Tower Reverse 600/70 traktorikäyttöinen sumutin, 600 l, 700 mm, AR-713
Traktorikäyttöinen 600 litran sumutin tornimallisella ilmanohjaimella, 700 mm:n puhaltimella, 12 suuttimella ja AR-713-pumpulla.
Gray Tower Reverse 600/70 -sumutinsarja traktorikäyttöön
Gray Tower Reverse 600/70 on traktorin kolmipistekiinnitykseen tarkoitettu sumutin kasvinsuojeluaineiden ja muiden kasvuston käsittelyyn käytettävien nesteiden levittämiseen. Tilavuudeltaan 600 litran säiliö, 700 mm:n puhallin ja 12 suutinta soveltuvat laajojen alueiden käsittelyyn.
Tornimallinen ilmanohjain ja etupuolelta imevä puhallin suuntaavat sumutuksen kasvustoon. Runko on kuumagalvanoitua Swedish steel -terästä, ja laite on tarkoitettu käytettäväksi vähintään 34 HP:n traktorilla. Traktorin nostolaitteen nostokyky on tarkistettava, kun huomioidaan laitteen kokonaispaino täydessä kuormassa.
Tekniset pääominaisuudet
Gray Tower Reverse -sumutin
Laite kiinnitetään traktoriin kiinteällä kolmipistekiinnityksellä. Säiliössä neste sekoitetaan veteen, minkä jälkeen 12 suutinta muodostavat hienojakoisen sumun ja 700 mm:n puhallin kuljettaa pisarat kasvustoon.
Tornimallinen ilmanohjain sisältää kuusi suutinta kummallakin sivulla. Rakenne on suunniteltu tasaisen levityksen saavuttamiseen myös kasvuston vaikeammin tavoitettavissa kohdissa. Käytössä on noudatettava kasvinsuojeluaineiden käyttöohjeita, turvallisuusmääräyksiä ja paikallisia säädöksiä.
Runko on kuumagalvanoitua Swedish steel -terästä. Traktorin nostolaitteen nostokyky on varmistettava ennen käyttöä laitteen täyden kuorman mukainen kokonaispaino huomioiden.
Käänteinen puhallin ja tornimallinen ilmanohjain
Puhaltimen halkaisija on 700 mm ja siinä on yhdeksän nailonlapaa. Puhallinyksikkö on valmistettu Swedish steel -teräksestä ja kuumagalvanoitu. Tornimallisen ilmanohjaimen päätylevy on jauhemaalattu.
Etupuolelta imevä puhallin suuntaa ilmavirran taaksepäin. Rakenteen yhteydessä mainitaan sumuteseoksen uudelleenimun vähentyminen sekä lehtien ja roskien kertymisen rajoittuminen imusäleikön alueelle. Tornimallinen ilmanohjain korostaa tätä rakennetta.
Voimansiirto
Voimansiirto käyttää öljykylvyssä toimivia hammaspyöriä. Vaihdevivulla voidaan valita kaksi työskentelynopeutta tai vapaa-asento. Voimansiirron ohjausvipu sijaitsee puhaltimen puolella.
Hammaspyöräkotelo on valurautarakenteinen. Laitteen teknisissä tiedoissa voimansiirron mekanismiksi ilmoitetaan öljykylvyssä toimiva hammaspyörävälitys.
12 kaksinkertaista tippumisenestollista suutinta
Sumutuspuomit on jaettu kahteen sektoriin: vasemmalla ja oikealla puolella on kummallakin kuusi suutinta. Messinkiset kaksinkertaiset suuttimet sulkeutuvat nopeasti ja estävät tippumista. Keraamisten suuttimien koot ovat 1,0 ja 1,2.
- Suurempi aukko tuottaa suuremman nestemäärän.
- Keskiasento sulkee suuttimen.
- Pienempi aukko vähentää nestemäärää.
Annovi Reverberi AR-713 -pumppu
AR-713 on kolmemembraaninen puolis-hydraulinen pumppu, jonka runko on alumiinia. Pumpattavan nesteen kanssa kosketuksiin joutuvat osat ovat anodisoitua alumiinia ja AISI 303/304 -terästä. BlueFlex-kalvot on tarkoitettu kasvinsuojelukäsittelyissä käytettävien kemikaalien yhteyteen.
Pumpussa on NBR-kumitiivisteet, öljykylvyssä toimiva mekanismi, läpinäkyvä muovisäiliö öljytason tarkkailuun, ylipaineventtiili uudelleenkäynnistyksellä sekä kardaanin suojaus. Kalvon lukitusjärjestelmä vähentää kosketuksesta aiheutuvien vaurioiden riskiä, ja pallosektoriprofiiliset venttiilit rajoittavat nesteen virtausvastusta.
- Kalvoja: 3
- Tuotto: 76 l/min
- Paine: 40,0 bar
- Teho: 7,3 CV
- Pyörimisnopeus: 550 r/min
- Paino: 20,5 kg
Rungon kolmipistekiinnitys
Vahvistettu kuumagalvanoidusta Swedish steel -teräksestä valmistettu runko sisältää kiinteän kolmipistekiinnityksen traktoriin. Nostolaitteen kiinnityspisteissä on tapit, ja kiinnitys sopii 1. ja 2. luokan kolmipistejärjestelmään.
Ohjaus ja muut varusteet
Kolmitiepaineensäädin sisältää paineensäätönupin, painemittarin ja vivun paineen avaamiseen tai sulkemiseen. Sivuttaiset hanat syöttävät puhaltimen oikeaa ja vasenta sektoria erikseen, joten suuttimet voidaan kytkeä käyttöön myös vain toiselta puolelta.
Kauko-ohjausyksikkö pitkine kaapeleineen voidaan sijoittaa traktorin läheisyyteen. Säiliössä on hydraulinen sekoitin, piirin huuhtelusäiliö, käsienpesusäiliö, irrotettava patruunasuodatin ja veden tulosuodatin. Säiliö voidaan tyhjentää kokonaan pohjaventtiilin avulla.
Teknisissä tiedoissa mainitaan myös automaattinen täyttöjärjestelmä. Täyttöön tarvittava letku on hankittava erikseen.
Säiliö ja huuhtelutoiminnot
Polyeteenisäiliö on tarkoitettu täydelliseen tyhjennykseen. Säiliön yhteydessä on erillinen huuhtelusäiliö ja oma venttiili piirin pesua varten. Hydraulinen monimääräinen sekoitin pitää liuoksen liikkeessä säiliön sisällä.
Laitteessa on veden tulosuodatin, käsienpesusäiliö ja järjestelmä automaattista täyttöä varten. Tuote on ilmoitettu CE-vaatimusten mukaiseksi.
Toimitukseen sisältyy
- Koneen käyttöohje
- Annovi Reverberi -pumpun käyttöohje
- Toimitus kuormalavalla ja huolellisesti pakattuna
Tekniset tiedot
Yleiset tiedot
| Malli | Gray Tower Reverse 600/70 |
|---|---|
| Tyyppi | Sumutukseen |
| Käyttövoima | Traktorikäyttöinen |
| Runko | Kuumagalvanoitua terästä |
| Traktorin vähimmäisteho | 34 HP |
| Tornimallinen rakenne | Kyllä |
| Säiliön tilavuus | 600 l |
| Tuotteen korkeusulottuvuus | 7 m |
| Enimmäisetäisyys | 8 m |
| Kiinteä kolmipistekiinnitys | Kyllä |
| Nopeudet | 1 + 2 + vapaa |
| Kauko-ohjaus | Kyllä |
| Valmistusmaa | Italia |
Pumpun tiedot
| Pumpun merkki | Annovi&Reverberi |
|---|---|
| Pumpun malli | AR-713 |
| Pumpun tyyppi | Kolmemembraaninen |
| Tuotto | 76 l/min |
| Työskentelypaine | 40 bar |
| Kalvojen määrä | 3 |
| Pumpun teho | 7,3 CV |
| Pyörimisnopeus | 550 r/min |
| Pumpun paino | 20,5 kg |
| Pumpun valmistusmaa | Italia |
Voimansiirto
| Vaihteisto | Öljykylvyssä toimiva hammaspyörävälitys |
|---|---|
| Eteenpäinajovaihteet | 2 |
| Käyttö | Vivulla puhaltimen puolelta |
Sumutuslaitteisto
| Puhaltimen halkaisija | 700 mm |
|---|---|
| Lapojen määrä | 9 |
| Suuttimien määrä | 12 |
| Suuttimien tyyppi | Kaksinkertaiset tippumisenestolliset |
| Suuttimien materiaali | Messinki |
| Suuttimien koot | Keraamiset 1,0 / 1,2 |
| Paineensäädin | 3-tie, vakiomalli |
| Sisäinen hydraulinen sekoitin | Kyllä |
| Piirin huuhtelusäiliö | Kyllä |
| Käsienpesusäiliö | Kyllä |
| Irrotettava patruunasuodatin | Kyllä |
| Automaattinen täyttöjärjestelmä | Kyllä |
Mitat ja paino
| Tuotteen mitat, pituus × leveys × korkeus | 135 × 109 × 152,5 cm |
|---|---|
| Nettopaino | 273 kg |
| Pakkaus | Kuormalavalla |
| Pakkausmitat, pituus × leveys × korkeus | 148 × 125,4 × 170 cm |
| Bruttopaino | 288 kg |
| Toimitus hydraulisella nostolavalla | Kyllä |
| Kokoamisaika | 15 minuuttia |
Usein kysytyt kysymykset tuotteesta
Mihin traktoreihin sumutin voidaan kiinnittää?
Sumutin kiinnitetään traktoriin kiinteällä kolmipistekiinnityksellä, joka sopii 1. ja 2. luokan kolmipistejärjestelmään. Traktorin vähimmäisteho on 34 HP, ja nostolaitteen nostokyky on tarkistettava täyden kuorman mukainen kokonaispaino huomioiden.
Mitkä ovat sumuttimen mitat, paino ja säiliön tilavuus?
Tuotteen mitat ovat 135 × 109 × 152,5 cm ja nettopaino 273 kg. Säiliön tilavuus on 600 l.
Millainen pumppu sumuttimessa on?
Sumuttimessa on Annovi&Reverberi AR-713 -kolmemembraaninen pumppu. Pumpun tuotto on 76 l/min, työskentelypaine 40 bar, teho 7,3 CV ja pyörimisnopeus 550 r/min.
Kuinka monta suutinta laitteessa on ja miten ne on sijoitettu?
Laitteessa on 12 kaksinkertaista tippumisenestollista suutinta. Suuttimet on jaettu kahteen sektoriin, joissa kummassakin on kuusi suutinta, ja vasen sekä oikea sektori voidaan kytkeä käyttöön erikseen.
Mitä puhallin- ja voimansiirto-ominaisuuksia sumuttimessa on?
Puhaltimen halkaisija on 700 mm ja siinä on yhdeksän nailonlapaa. Öljykylvyssä toimivassa hammaspyörävälityksessä on kaksi työskentelynopeutta ja vapaa-asento.
Mitä säiliö- ja huuhtelutoimintoja laitteessa on?
Laitteessa on hydraulinen sekoitin, erillinen piirin huuhtelusäiliö, käsienpesusäiliö, veden tulosuodatin ja irrotettava patruunasuodatin. Säiliö voidaan tyhjentää kokonaan pohjaventtiilin avulla, ja automaattinen täyttöjärjestelmä on mukana. Täyttöön tarvittava letku hankitaan erikseen.
