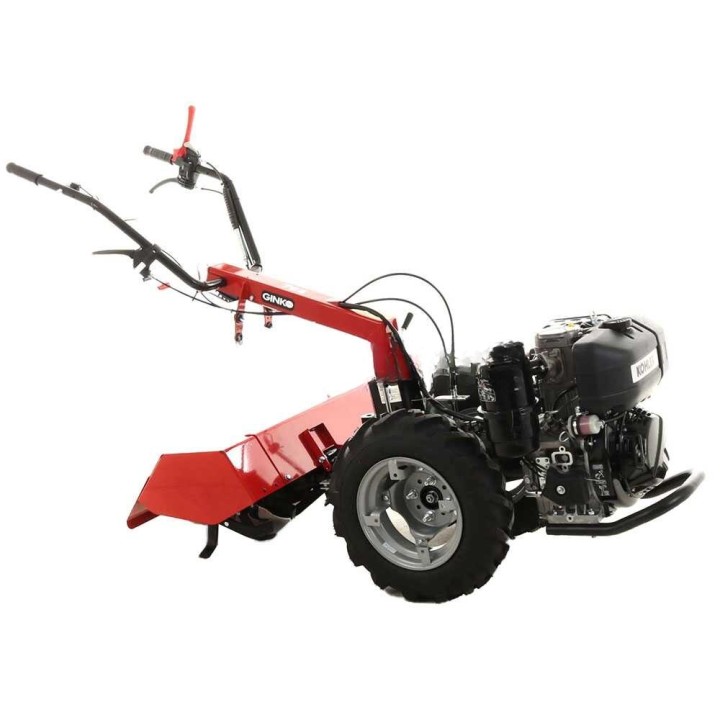

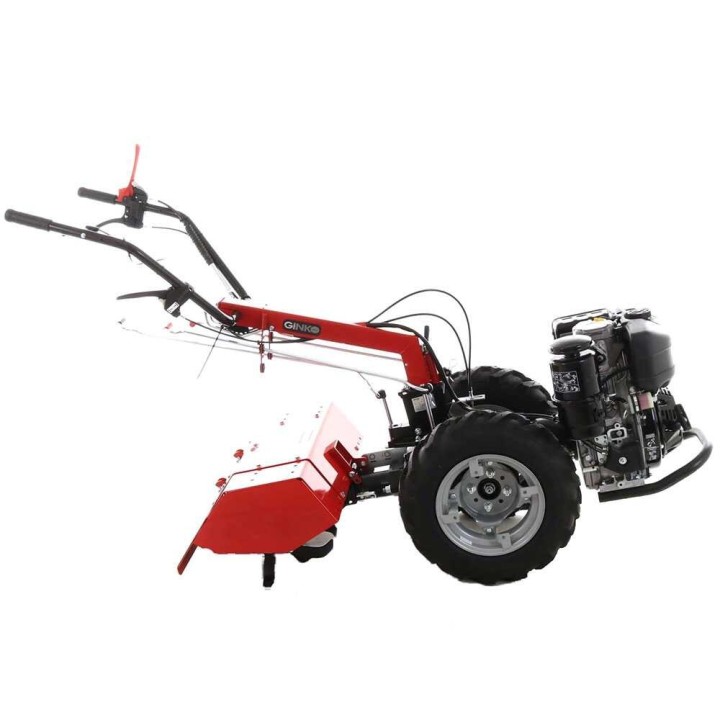

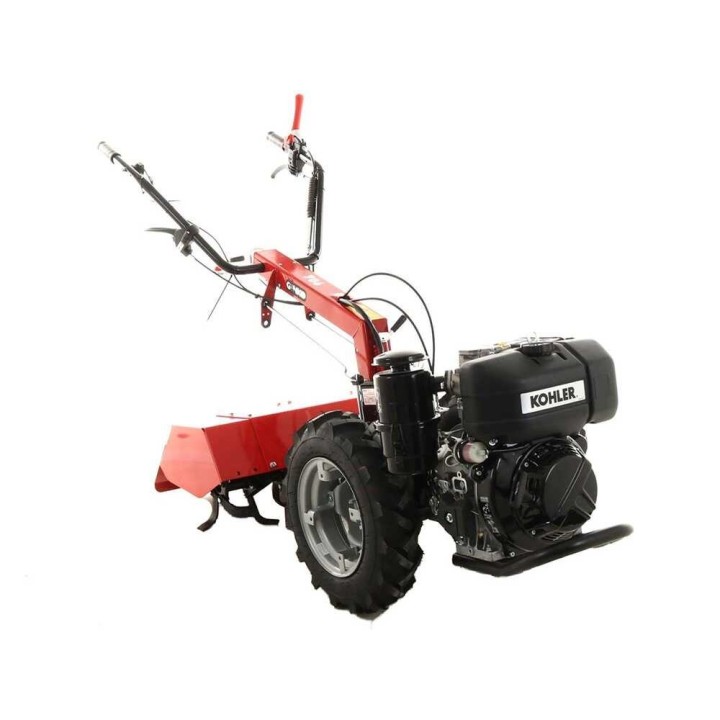

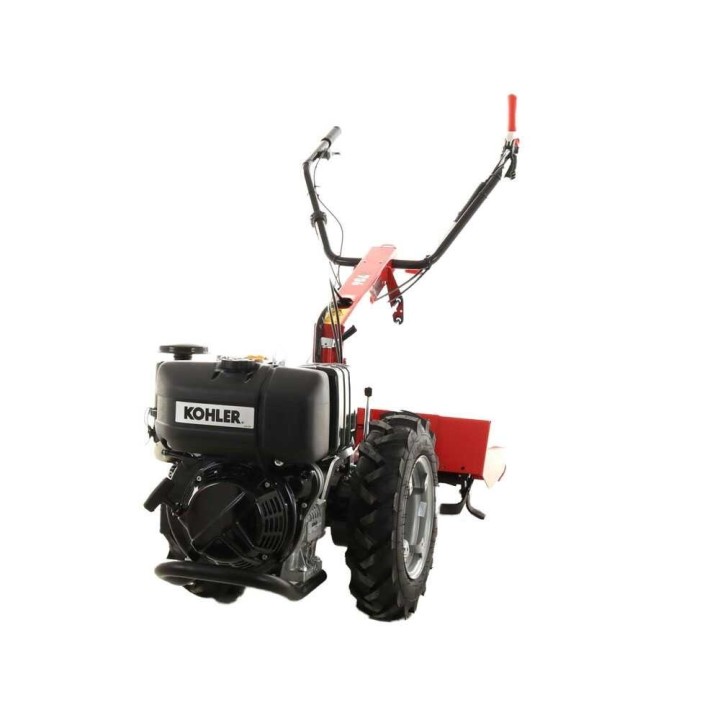

Ginko 706 KD15350 dieseljyrsin, 9,5 HP, 70 cm, 3 + 3 vaihdetta kuvat
Ginko 706 KD15350 dieseljyrsin, 9,5 HP, 70 cm, 3 + 3 vaihdetta
Dieselkäyttöinen Ginko 706 -jyrsin 9,5 HP Kohler-moottorilla, 3 + 3 -vaihteistolla, 70 cm:n pikakiinnitteisellä jyrsimellä ja säädettävillä ohjaussangoilla.
Dieselkäyttöinen Ginko 706 -jyrsin
Ginko 706 on ammattikäyttöön tarkoitettu dieselkäyttöinen jyrsin vaativaan maanmuokkaukseen ja työskentelyyn myös kaltevilla tai vaikeakulkuisilla alueilla. Kohler Lombardini KD 15 350 -moottorin nimellisteho on 9,5 HP ja tehokas työteho 7,5 HP.
Koneessa on öljykylvyssä toimiva hammaspyörävaihteisto, 3 eteenpäin- ja 3 peruutusvaihdetta sekä nopeasti irrotettava vakiojyrsin. Ohjaussangat ovat korkeussuunnassa ja sivusuunnassa säädettävät, ja rakenne on käännettävissä etulaitteiden käyttöä varten.
Tekniset pääominaisuudet
Ginko 706 -jyrsin
Ginko 706 on dieselmoottorilla varustettu käännettävä jyrsin. Rakenne mahdollistaa yhteensopivien etu- ja takalisälaitteiden käytön. Vaihteisto on valmistettu pallografiittivaluraudasta, ja öljykylpyiset teräshammaspyörät on tarkoitettu jatkuvaan ja vaativaan käyttöön.
Vaihteita on kuusi: kolme eteenpäin ja kolme peruutukseen. Vaihteenvalitsin toimii vivulla, ja ohjaussangat voidaan säätää käyttäjän ja työskentelytilanteen mukaan. Kone toimitetaan puoliksi koottuna, ja loppukokoonpanoon kuuluu muun muassa pyörien ja jyrsimen asentaminen.
Yhteensopivat lisälaitteet
Käännettävää jyrsintä voidaan käyttää yhteensopivien lisälaitteiden kanssa. Lisälaitteet hankitaan erikseen, eivätkä ne sisälly tähän toimitukseen.
- lakaisulaite
- rautaiset säleikköpyörät
- vakoaurat ja säädettävät vakoaurat
- säädettävä jyrsin
- lumiaura ja lumilinko
- kaatokone ja ruohonleikkuri
- kolmipiikkinen äes
- peräkärry
- peruna- ja kääntöaurat
- niittopalkki
Kuvissa esitetyt lisälaitteet ovat viitteellisiä, ja niiden muoto tai väri voi poiketa toimitettavista lisälaitteista.

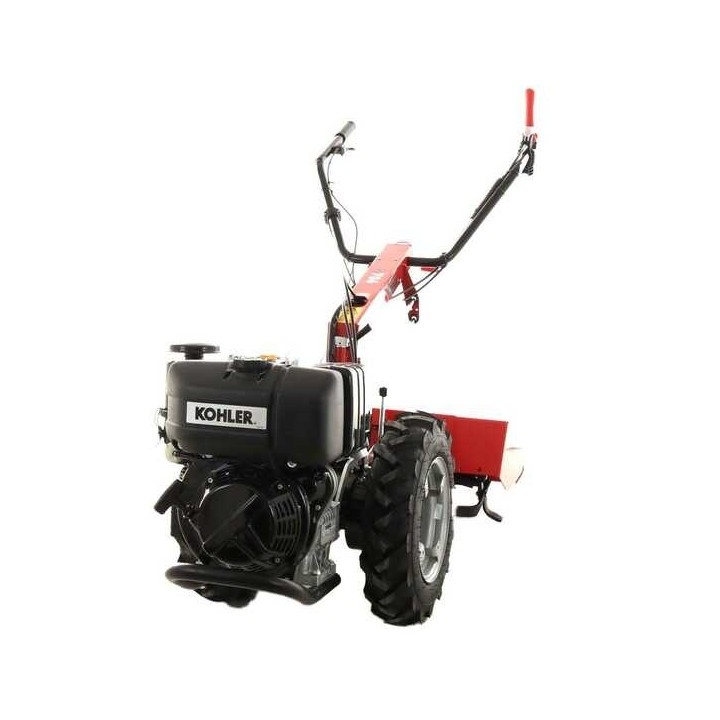

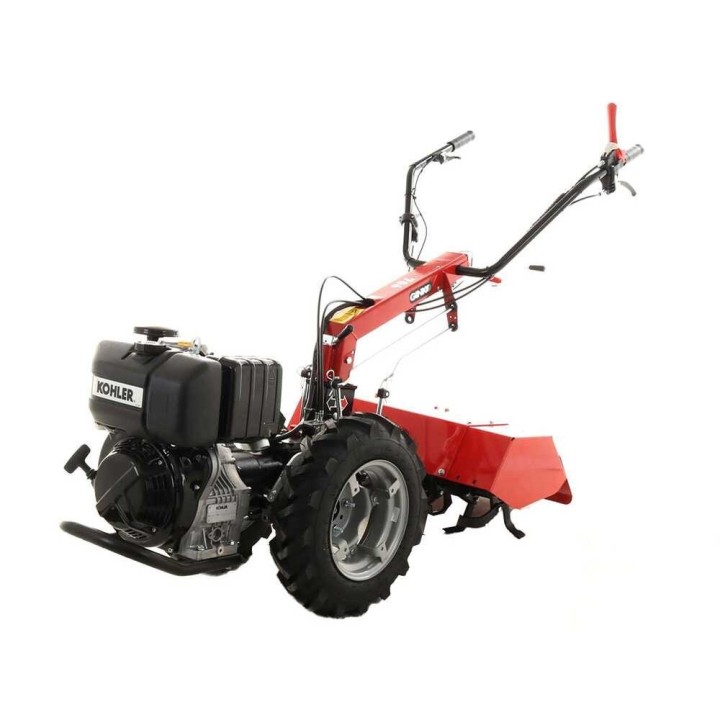

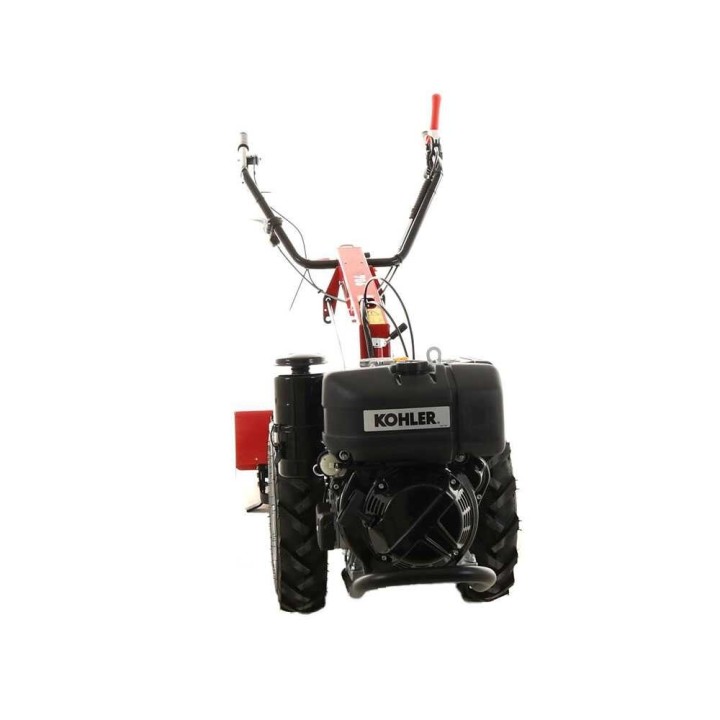

Kohler Lombardini KD 15 350 -dieselmoottori
Moottori on yksisylinterinen nelitahtinen Kohler Lombardini KD 15 350, jonka iskutilavuus on 349 cm³. Nimellisteho on 9,5 HP ja ilmoitettu tehokas työteho 7,5 HP. Polttoaineen syöttö tapahtuu ruiskutuksella, ja moottorin voitelu toimii öljykylvyssä.
- maksimikierrosluku 3 600 r/min
- vääntömomentti 24,5 Nm / 2 200 r/min
- polttoainesäiliö 4,3 l
- öljysäiliö 1,2 l
- vetokäynnistys ja puristuksenpoistovipu
Koneet testataan tehtaalla. Moottoriöljy ja vaihteistoöljy ovat valmiiksi täytettyinä ilmoitetulla tasolla. Öljymäärät on kuitenkin tarkistettava käyttöohjeen mukaisesti ennen käyttöönottoa.
Öljykylpyinen voimansiirto
Voimansiirto perustuu öljykylpyisiin hammaspyöriin. Vaihteistokotelo on valmistettu lujasta pallografiittivaluraudasta, ja rakenne on tarkoitettu vaativaan sekä jatkuvaan työskentelyyn.
Vaihteenvalitsin toimii vivulla. Kuusi nopeutta muodostuvat kolmesta eteenpäin suunnatusta vaihteesta ja kolmesta peruutusvaihteesta, joten koneella voidaan käyttää sekä takana että edessä olevia työlaitteita.
.jpg)
Vaihteisto ja kytkin
Vaihteistossa on kolme eteenpäin- ja kolme peruutusvaihdetta sekä suunnanvaihtaja. Vaihteita käytetään vivulla, ja monilevykytkimessä on neljä kuivaa kitkalevyä. Kytkimen käsikäyttöinen ohjaus sijaitsee ohjaussangoissa.
Peruutusvaihteiden ja etulaitteiden käyttö mahdollistuu koneen käännettävän rakenteen ansiosta. Vaihteistoöljy on täytetty valmiiksi ilmoitetulle tasolle.
.jpg)
Ohjaussangat
Ohjaussangat ovat vaimennetut ja käännettävissä 180 astetta. Korkeutta voidaan säätää useaan asentoon, ja sivusuunnassa ohjaussangat voidaan asettaa kolmeen eri asentoon.
Värinänvaimennusjärjestelmä vähentää moottorin ja voimansiirron käytön aikana syntyvää tärinää. Kahvat on päällystetty pehmeällä kumilla. Käännettävät ohjaussangat mahdollistavat useiden etulisälaitteiden käytön.
Hallintalaitteet
Hallintalaitteet on sijoitettu ohjaussankoihin ja niiden läheisyyteen. Koneessa on erilliset kytkimen hallintavivut, vaihteenvalitsin, voimanulosoton käyttö, suunnanvaihtaja, virtakytkin ja kaasuvipu.
- Punainen vipu: vetoliikkeen hold-to-run-kytkin
- Musta vipu: vaihteiston kytkin
- Vaihdevipu: vaihteiden valinta käyttäjän oikealla puolella
- Voimanulosoton vipu: voimanulosoton kytkentä ja vapautus
- Suunnanvaihtaja: liikesuunnan vaihtaminen
- Virtakytkin: moottorin käynnistys ja pysäytys
- Kaasuvipu: moottorin kierrosluvun säätö

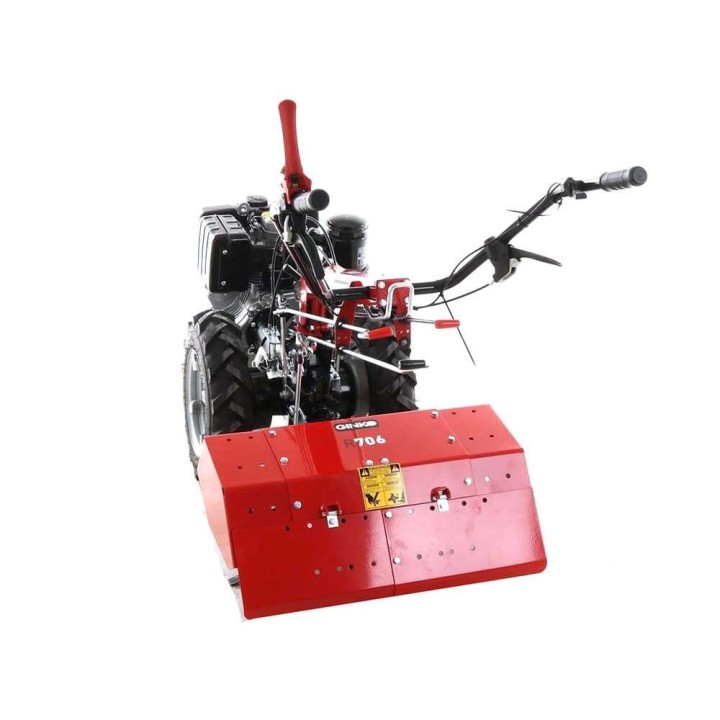

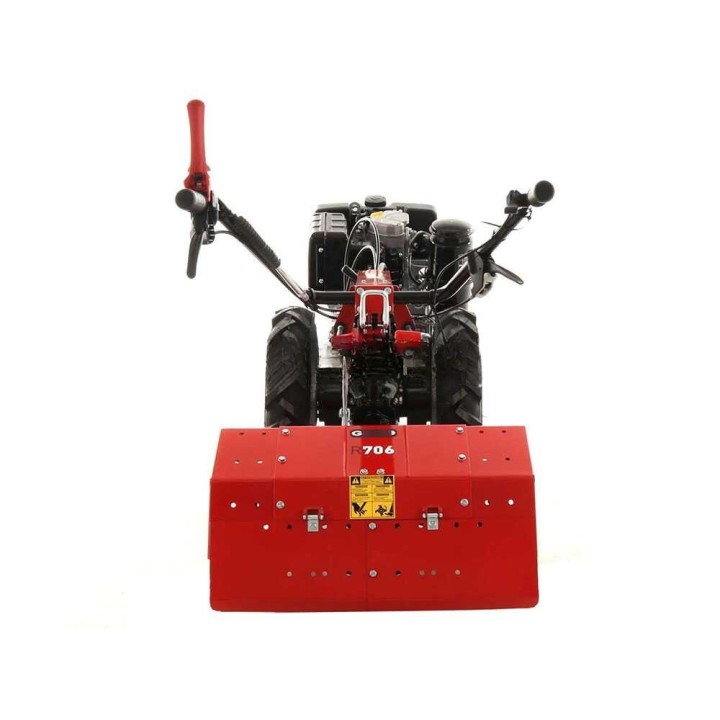

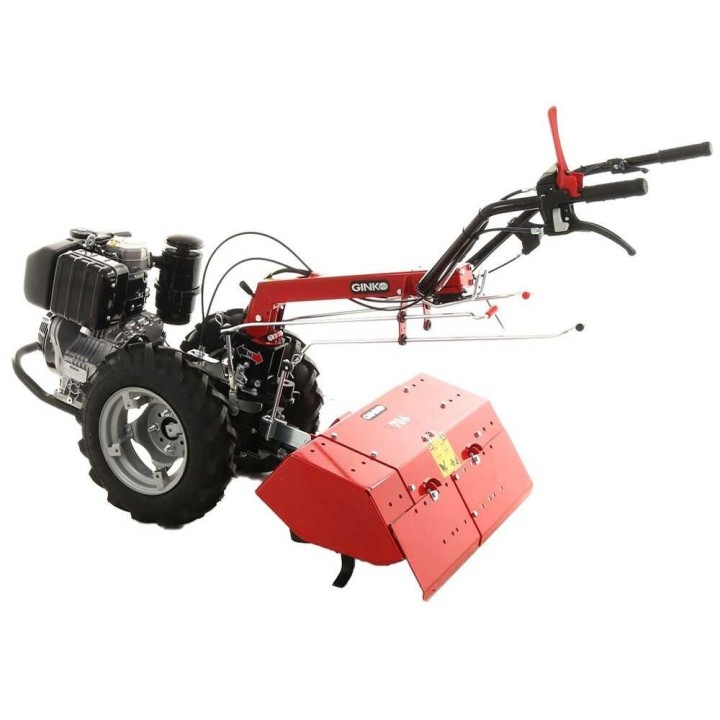

Jyrsin ja turvalaitteet
Vakiojyrsimen leveys on 70 cm. Työleveyttä voidaan kaventaa 45 cm:iin, ja jyrsimen halkaisija on 27 cm. Jyrsimessä on kuusi teränkannatinta ja 24 terää. Erillinen voimanulosotto toimii yhdellä nopeudella.
Pikakiinnityksen ansiosta jyrsin voidaan irrottaa nopeasti lisälaitteen vaihtamista tai säilytystä varten. Jyrsimen kytkeytyminen peruutusvaihteella on estetty, kun käyttäjä työskentelee jyrsimen puolella. Ohjaussankojen vapauttaminen pysäyttää etenemisliikkeen.
.jpg)
Pyörät ja toimituksen valmistelu
Koneessa on suuret ilmarenkaat säädettävillä vanteilla. Rengaskoko on 4.00–10, ja säädettävä raideleveys voidaan mukauttaa työtilanteeseen. Jäykkä pyöräakseli on varustettu ruohosuojilla.
Jokainen kone esikootaan ja testataan tehtaalla. Toimitus on puoliksi koottu, ja vastaanoton jälkeen asennettaviksi jäävät pyörät, jyrsin sekä muutamat pienet osat.
.jpg)
Toimitukseen sisältyy
- Ginko 706 -jyrsin
- vakiojyrsin
- moottorin käyttöohje
- jyrsimen käyttöohje
- dieselpolttoainesuodatin
- 2 pulloa nelitahtimoottoriöljyä
Tuote toimitetaan alkuperäispakkauksessa lavalle pakattuna. Koneessa on moottoriöljyä ja vaihteistoöljyä valmiiksi täytettynä ilmoitetulle tasolle.
.jpg)
Tekniset tiedot
Yleiset tiedot
| Malli | 706 KD15350 |
|---|---|
| Tyyppi | Öljykylpyinen hammaspyörävaihteisto |
| Käyttö | Polttomoottori |
| Enimmäistyöala | 1 800 m² |
| Sopivuus kovalle maaperälle | Kyllä |
| Käännettävä rakenne | Kyllä |
| Valmistusmaa | Italia |
Moottori
| Moottorin merkki | Lombardini Kohler |
|---|---|
| Moottorimalli | KD 15 350 |
| Moottorityyppi | Diesel |
| Sylinterimäärä | Yksisylinterinen |
| Iskutilavuus | 349 cm³ |
| Nimellisteho | 9,5 HP |
| Tehokas työteho | 7,5 HP |
| Polttoaine | Diesel |
| Polttoaineen syöttö | Ruiskutus |
| Moottorin voitelu | Öljykylpy |
| Säiliön tilavuus | 4,3 l |
| Öljysäiliön tilavuus | 1,2 l |
Voimansiirto
| Voimansiirto | Öljykylpyiset hammaspyörät |
|---|---|
| Eteenpäin-vaihteet | 3 |
| Peruutusvaihteet | 3 |
| Vaihteet yhteensä | 3 + 3 |
| Kytkin | Monilevykytkin, 4 kuivaa levyä |
| Voimanulosotot | 1 |
Jyrsin
| Vakioleveys | 70 cm |
|---|---|
| Kavennettu leveys | 45 cm |
| Jyrsimen halkaisija | 27 cm |
| Teränkannattimet | 6 |
| Terät | 24 |
| Terien käyttö | Ohjaussangassa olevalla vivulla |
| Pikakiinnitys | Kyllä |
Varustelu
| Ruohonleikkuulaite | Lisävaruste |
|---|---|
| Jyrsin | Vakiovaruste |
| Niittopalkki | Lisävaruste |
| Vakoauralaite | Lisävaruste |
| Etuharja | Lisävaruste |
| Lumiaura ja ketjut | Lisävaruste |
| Lumilinko | Lisävaruste |
| CE-turvajärjestelmä | Kyllä |
| Peruutuksen turvavipu | Kyllä |
| Värinänvaimennus | Kyllä |
| Korkeussäädettävät ohjaussangat | Kyllä |
| Sivusuunnassa säädettävät ohjaussangat | Kyllä |
| Käännettävät ohjaussangat | Kyllä |
| Kumipäällysteiset kahvat | Kyllä |
| Taitettavat tai irrotettavat ohjaussangat | Kyllä |
| Takapyörät | 4.00–10 |
Toimitussisältö ja mitat
| Moottoriöljypullot | 2 |
|---|---|
| Polttoainesuodatin | Kyllä |
| Käyttöohje | Kyllä |
| Tuotteen mitat | 170 × 70 × 120 cm |
| Nettopaino | 130 kg |
| Pakkaus | Lavalla |
| Pakkauksen mitat | 80 × 120 × 94 cm |
| Pakkauspaino | 140 kg |
| Kokoamisaika | 15 minuuttia |
Usein kysytyt kysymykset tuotteesta
Mitkä ovat jyrsimen mitat ja paino?
Tuotteen mitat ovat 170 × 70 × 120 cm ja nettopaino 130 kg. Pakkaus lavalla on mitoiltaan 80 × 120 × 94 cm ja painaa 140 kg.
Voiko jyrsimen työleveyttä säätää?
Vakiojyrsimen työleveys on 70 cm, ja sen voi kaventaa 45 cm:iin. Jyrsimen halkaisija on 27 cm, ja siinä on 6 teränkannatinta sekä 24 terää.
Millainen moottori jyrsimessä on?
Jyrsimessä on yksisylinterinen nelitahtinen Kohler Lombardini KD 15 350 -dieselmoottori. Iskutilavuus on 349 cm³, nimellisteho 9,5 HP ja tehokas työteho 7,5 HP.
Kuinka monta vaihdetta koneessa on?
Koneessa on 3 eteenpäin- ja 3 peruutusvaihdetta sekä suunnanvaihtaja. Voimansiirto perustuu öljykylpyisiin hammaspyöriin.
Miten ohjaussankoja voi säätää?
Ohjaussankojen korkeutta voidaan säätää useaan asentoon, ja sivusuunnassa ne voidaan asettaa kolmeen eri asentoon. Ohjaussangat ovat myös 180 astetta käännettävissä etulisälaitteiden käyttöä varten.
Mitä toimitukseen sisältyy ja miten kone toimitetaan?
Toimitukseen sisältyvät Ginko 706 -jyrsin, vakiojyrsin, moottorin ja jyrsimen käyttöohjeet, dieselpolttoainesuodatin sekä 2 pulloa nelitahtimoottoriöljyä. Kone toimitetaan puoliksi koottuna, ja vastaanoton jälkeen asennettaviksi jäävät pyörät, jyrsin sekä muutamat pienet osat.
