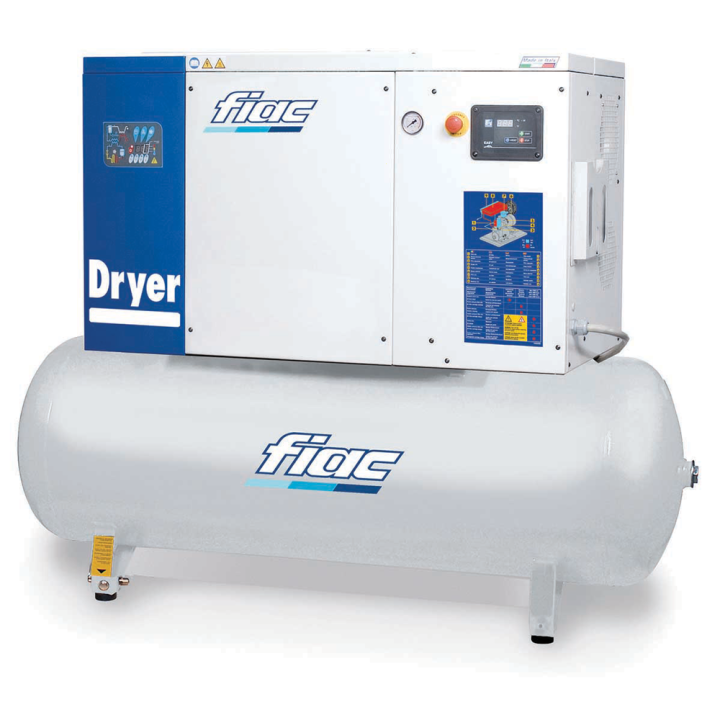

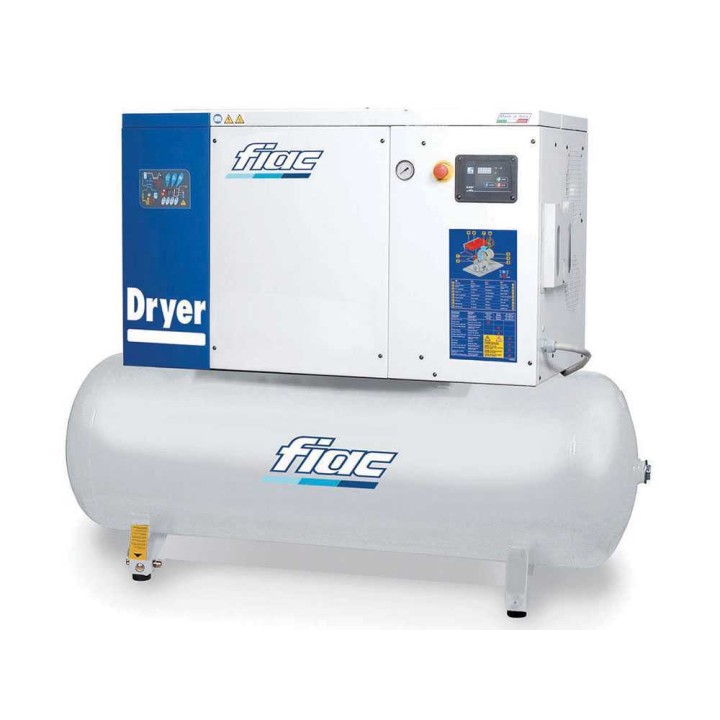

FIAC NEW SILVER D 20/300 ruuvikompressori, 20 HP, 270 l, 400 V, integroitu kuivain kuvat
FIAC NEW SILVER D 20/300 ruuvikompressori, 20 HP, 270 l, 400 V, integroitu kuivain
FIAC NEW SILVER D 20/300 on 20 HP:n kolmivaiheinen ruuvikompressori, jossa on 270 litran säiliö, integroitu kylmäkuivain ja 10 barin enimmäispaine.
Tehokas ruuvikompressori jatkuvaan käyttöön
FIAC NEW SILVER D 20/300 on kolmivaiheinen, hiljennetty ruuvikompressori vaativaan ja pitkäkestoiseen paineilman tuotantoon. 20 HP:n sähkömoottori tuottaa enintään 1 900 l/min imuilmaa, ja 270 litran säiliö mahdollistaa enintään 10 barin paineen.
Kompressoriin kuuluu integroitu kylmäkuivain, joka käsittelee tuotettua paineilmaa ja vähentää kosteuden sekä lauhteen muodostumista säiliössä. Ruuvitekniikka on tarkoitettu jatkuvaan käyttöön esimerkiksi korjaamoissa ja teollisuudessa. Käynnistyksen jälkeen kompressorin on saavutettava käyttölämpötila, mikä kestää noin 7–8 minuuttia.
Tekniset pääominaisuudet
FIAC NEW SILVER D 20/300
Ruuvikompressori soveltuu jatkuvaan paineilman tuotantoon ja pitkäkestoiseen käyttöön. Ruuvit sulkevat imukanavan ja siirtävät ilman painepuolelle samalla, kun roottorien ja staattorin välinen tila pienenee asteittain ja paine kasvaa.
- 20 HP:n eli 15 kW:n nimellisteho
- Imuilma enintään 1 900 l/min
- 270 litran säiliö
- Enimmäispaine 10 bar
- Integroitu kylmäkuivain
Tuotekuvat ovat havainnollistavia, joten toimitettava tuote saattaa poiketa hieman kuvissa näkyvästä mallista.

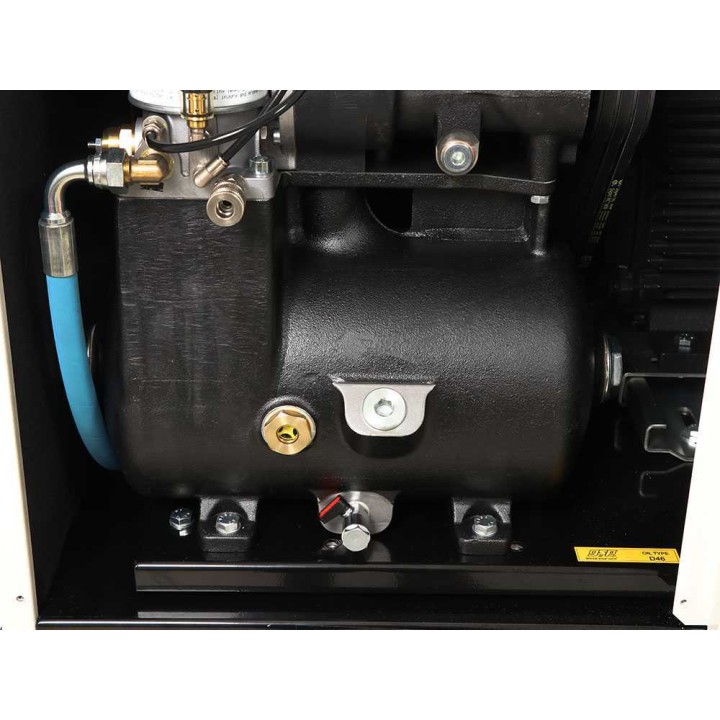

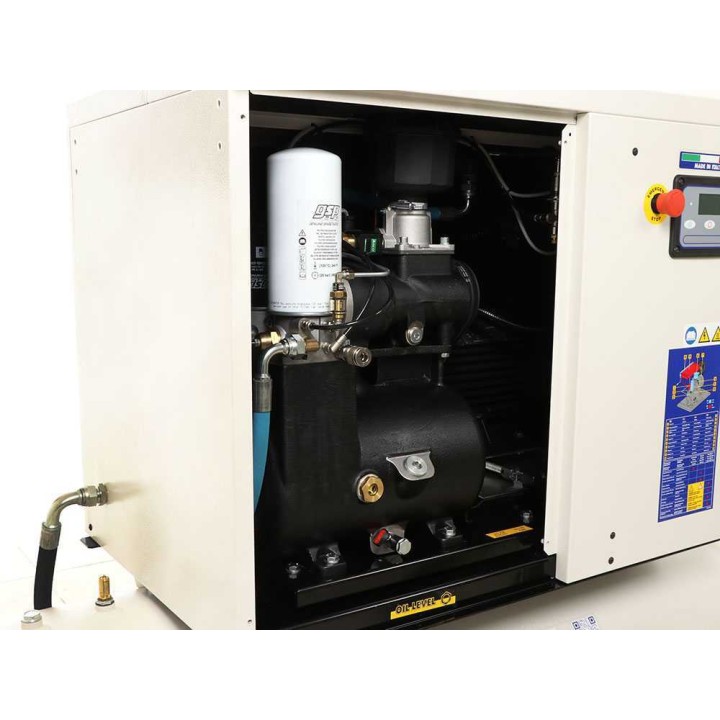

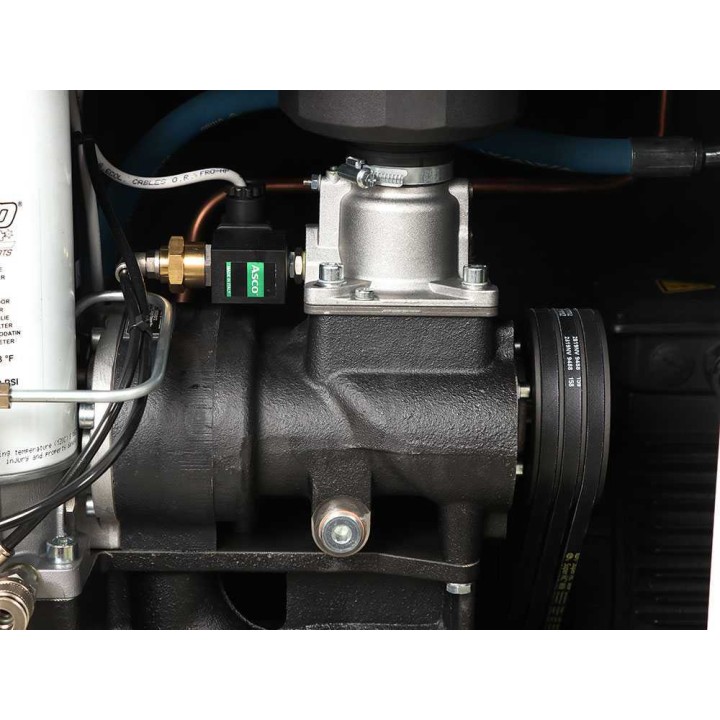

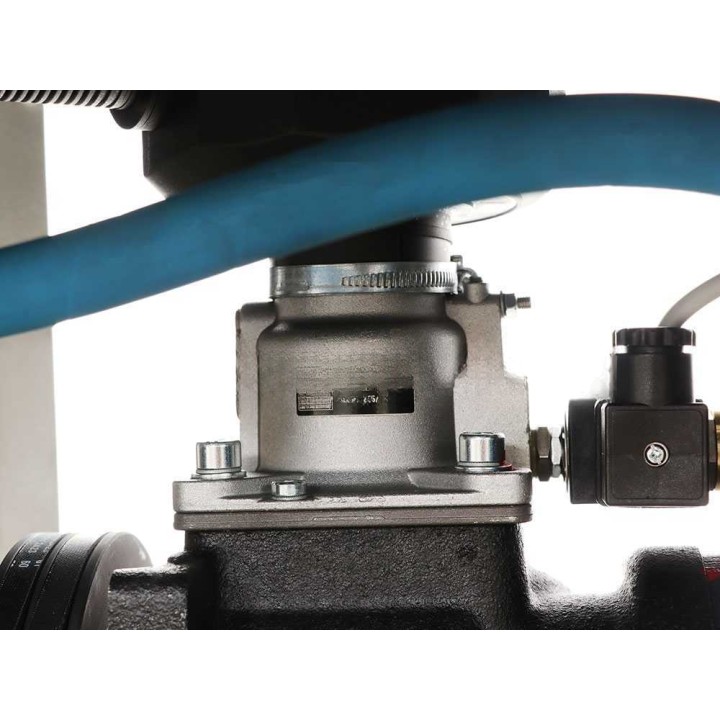

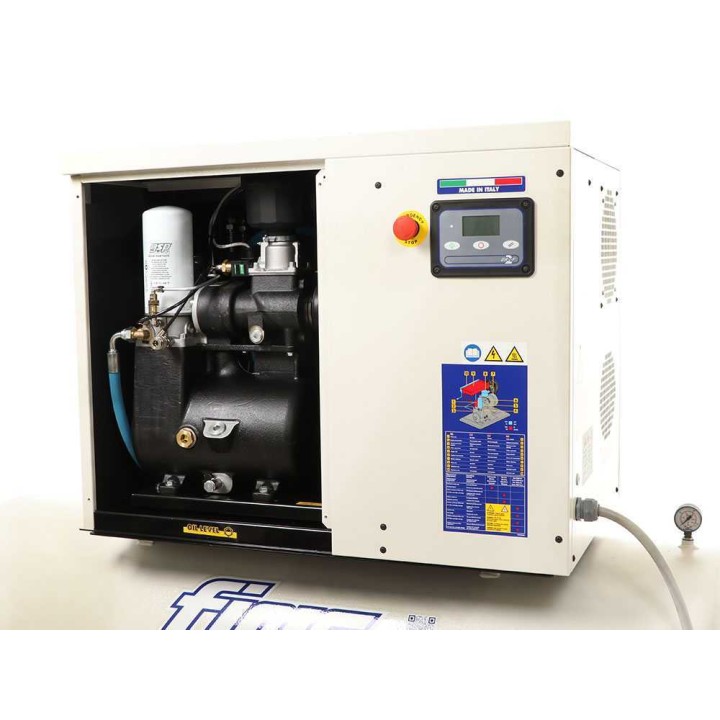

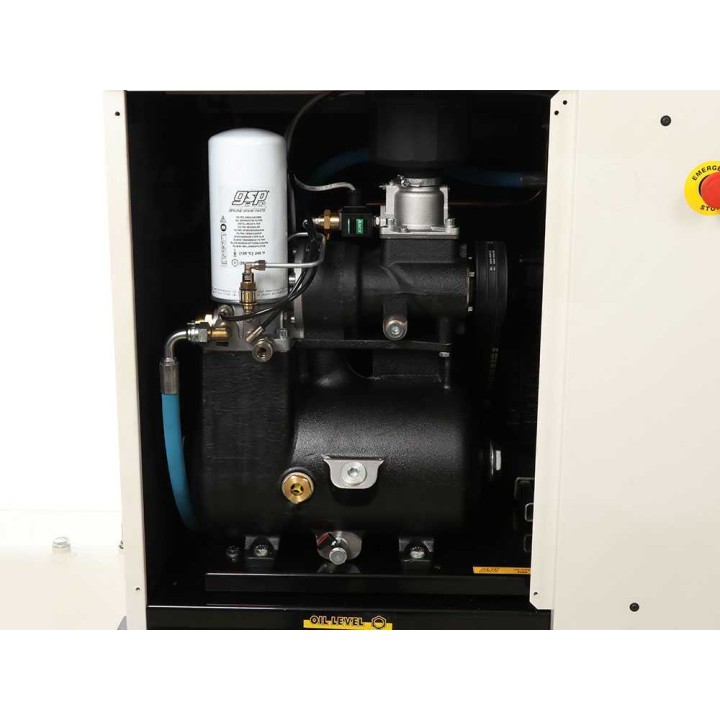

COMPACT F01 -ruuviyksikkö
Ruuviyksikkö on tarkoitettu kohteisiin, joissa tarvitaan runsaasti paineilmaa ja pitkiä käyttöjaksoja ilman männäntäytteisten kompressorien lepojaksoja. Yksivaiheinen, nestejäähdytteinen puristusratkaisu helpottaa huoltoa ja vähentää kuluvien komponenttien määrää.
Erillinen aksiaalinen sähköpuhallin ja elektroninen ohjaus tukevat jäähdytysjärjestelmän tasaista toimintaa. Ruuviyksikkö ja sähkömoottori on asennettu tärinää vaimentavalle alustalle. Vahvistettu uurrettu levyrunko ja pestävät, tiheät ääntä vaimentavat sivupaneelit pienentävät rakenteeseen siirtyvää melua.
Ilmoitettu äänitaso on 65 dB.
Integroitu kylmäkuivain
Integroitu kylmäkuivain suodattaa ja kuivaa kompressorin tuottamaa paineilmaa. Kuivausprosessissa ilma jäähdytetään, jolloin vesi tiivistyy ja voidaan erottaa. Tämän jälkeen ilma lämmitetään uudelleen, mikä vähentää lauhteen muodostumista säiliössä.
Kosteuden vähentäminen auttaa ehkäisemään paineilmalaitteiston ja putkiston korroosiota, pneumaattisten ohjausten vaurioita, liiallista huoltotarvetta, kylmässä muodostuvaa jäätä sekä maalauksen laatuongelmia.
Sähkömoottori ja hihnaveto
Kompressorissa on kolmivaiheinen 400 V:n IE3-induktiomoottori. Harjattoman rakenteen ansiosta moottorin kuluvien osien määrä on vähäinen. Nimellisteho on 20 HP ja taajuus 50 Hz.
Hihnan kireyttä voidaan säätää moottorin alapuolella olevan, ohjaimilla liikkuvan levyn avulla.
- Malli: IE3
- Moottorityyppi: kolmivaiheinen sähkömoottori
- Jännite: 400 V
- Teho: 20 HP
- Taajuus: 50 Hz
Ohjaus ja säädöt
Easy Control 2 -elektroniikka hallitsee ja valvoo kompressorin toimintavaiheita. Käynnin ja pysäytyksen säätö auttaa vähentämään kulutusta. Tietojen lukemista varten järjestelmä näyttää paineen, lämpötilan, kuormitetun ja kuormittamattoman käyttöajan sekä suojaus- ja huoltohälytykset.
- Ohjaus: Easy Control 2 -elektroniikka
- Valvonta: paine, lämpötila ja käyttötunnit
- Huolto: suojaus- ja huoltohälytykset

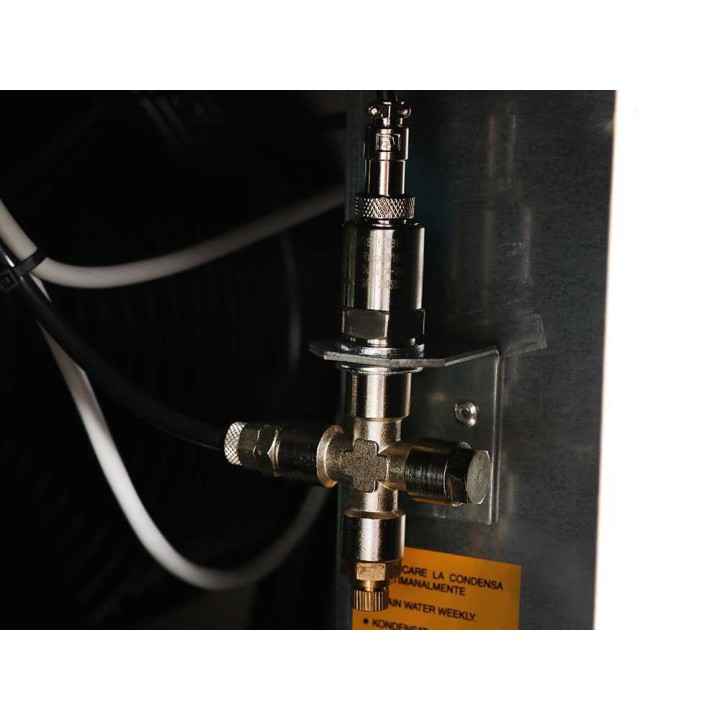

- Huolto: öljyn tyhjennyshana ja lauhteen tyhjennysventtiili
- Liitäntä: paineilman ulostuloliitäntä
- Turvallisuus: hätäpysäytyspainike
- Mittaus: painemittari
Huoltoa helpottava rakenne

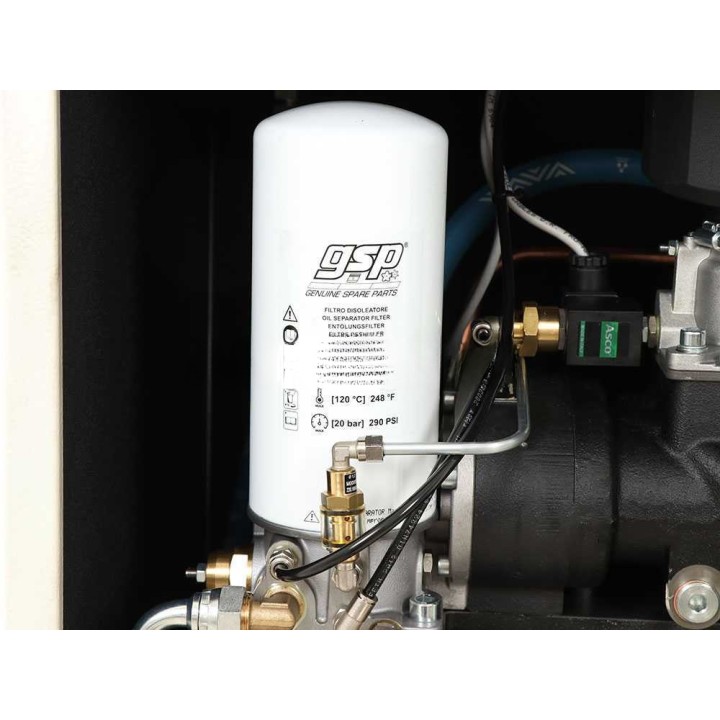

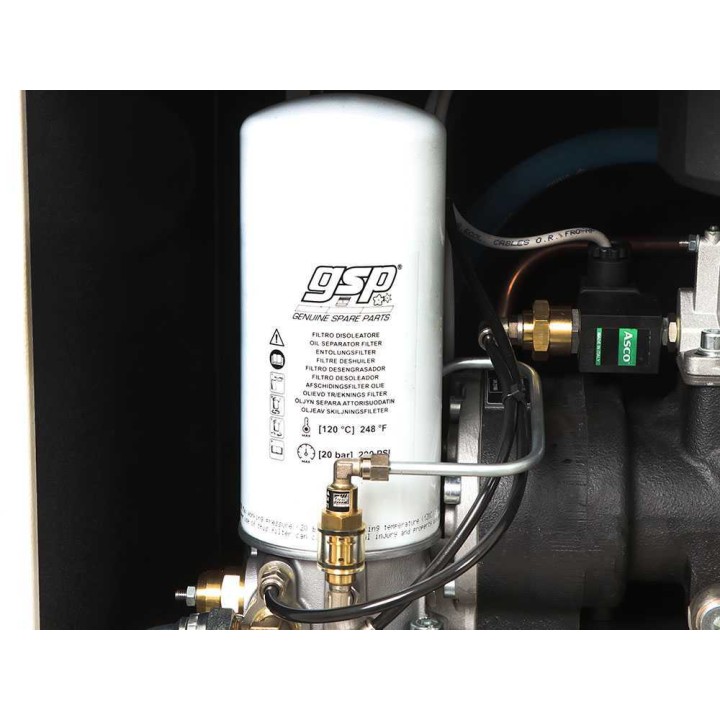

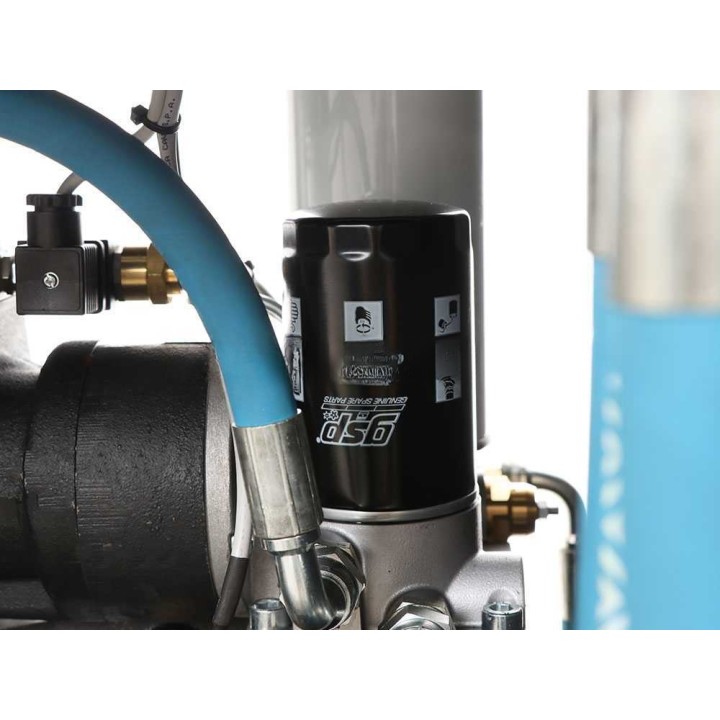

Huolto on suunniteltu tehtäväksi mahdollisimman yksinkertaisesti ja itsenäisesti. Mallikohtainen huoltosarja sisältää suodattimet ja kompressoriin tarkoitetun öljyn. Huollossa suositellaan käytettäväksi tälle tuotesarjalle tarkoitettuja varaosia.
Muut rakenteelliset yksityiskohdat
Kompressorissa on öljymäärän tarkastusikkuna, tukijalat ja jäähdytyspuhaltimet. Koneen takaosassa on paikka käyttöohjeelle.
- Öljymäärän tarkastusikkuna
- Tukijalat
- Jäähdytyspuhaltimet
- Käyttöohjeen pidike koneen takana
Toimitukseen sisältyy
Kompressori toimitetaan alkuperäisessä pakkauksessaan.
- Käyttöohje
- Öljyn tyhjennysletkun liitin
Tekniset tiedot
Yleiset tiedot
| Malli | NEW SILVER D 20/300 |
|---|---|
| Kompressorityyppi | Ruuvikompressori |
| Rakenne | Vaakasuora |
| Käyttöjännite | Kolmivaiheinen 400 V |
| Säiliöiden määrä | 1 |
| Kompressorin säiliö | 270 l |
| Enimmäispaine | 10 bar |
| Pumppuyksikön kiinnitys | Hitsattu |
| Äänitaso | 69 dB(A) |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorityyppi | Kolmivaiheinen sähkömoottori |
|---|---|
| Moottorin malli | IE3 |
| Nimellisteho | 20 HP |
| Syöttöjännite | 400 V |
| Taajuus | 50 Hz |
| Moottorin kierrosnopeus | 2 950 |
| Hiljennetty | Kyllä |
Pumppu ja voimansiirto
| Pumpun merkki | Fiac |
|---|---|
| Pumppuyksikkö | Ruuvikompressori |
| Imuilma | 1 900 l/min |
| Ruuvitekniikka | Kyllä |
| Ruuviyksikön kierrosnopeus | 2 950 RPM |
Varustelu
| Integroitu kylmäkuivain | Kyllä |
|---|---|
| Puinen kuljetusalusta | Kyllä |
| Pakkaus | Puulavalla |
| Kokoonpanoaika | 5 minuuttia |
Mitat ja paino
| Tuotteen mitat (L × S × K) | 160 × 65 × 150 cm |
|---|---|
| Nettopaino | 350 kg |
| Pakkauksen mitat (L × S × K) | 163 × 70 × 158 cm |
| Paino pakkauksineen | 370 kg |
Usein kysytyt kysymykset tuotteesta
Millainen sähköliitäntä kompressorissa on?
Kompressorissa on kolmivaiheinen 400 V:n sähkömoottori, jonka taajuus on 50 Hz. Moottorin nimellisteho on 20 HP.
Kuinka paljon paineilmaa kompressori tuottaa ja mikä on enimmäispaine?
Kompressorin enimmäisimuilma on 1 900 l/min ja enimmäispaine 10 bar. Paineilma varastoidaan 270 litran säiliöön.
Mitä hyötyä integroidusta kylmäkuivaimesta on?
Integroitu kylmäkuivain suodattaa ja kuivaa kompressorin tuottamaa paineilmaa. Se vähentää kosteuden ja lauhteen muodostumista säiliössä.
Mitkä ovat kompressorin mitat ja paino?
Tuotteen mitat ovat 160 × 65 × 150 cm ja nettopaino 350 kg. Pakkauksen mitat ovat 163 × 70 × 158 cm ja paino pakkauksineen 370 kg.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät käyttöohje ja öljyn tyhjennysletkun liitin. Kompressori toimitetaan alkuperäisessä pakkauksessaan puulavalla.
Kuinka kauan kompressorin käynnistyminen käyttölämpötilaan kestää?
Käynnistyksen jälkeen kompressorin käyttölämpötilan saavuttaminen kestää noin 7–8 minuuttia.
