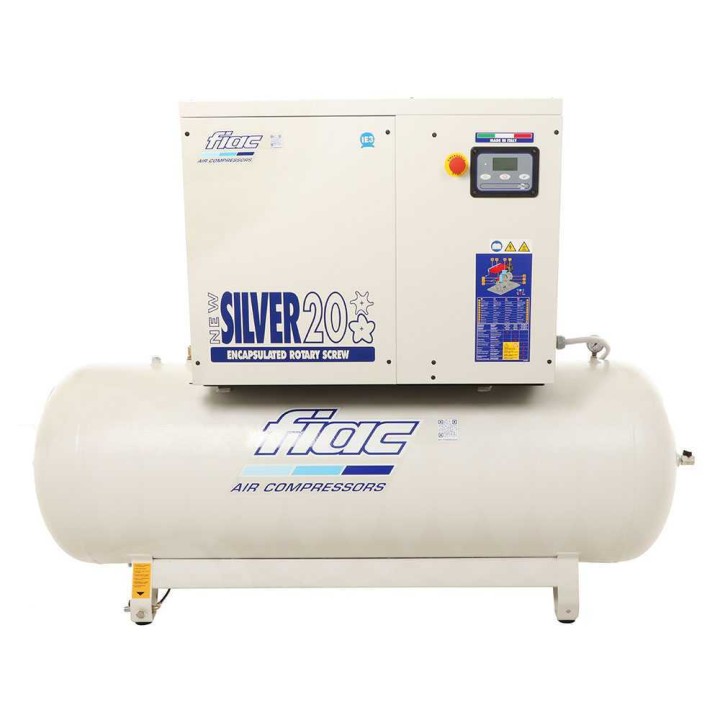

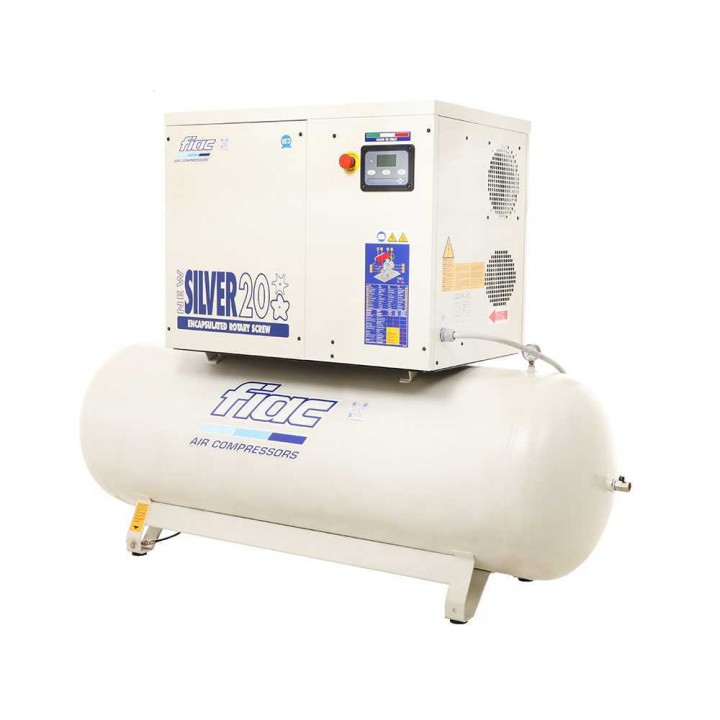

Fiac NEW SILVER 20/500 ruuvikompressori, 20 HP, 500 l, 400 V
Hiljennetty Fiac NEW SILVER 20/500 -ruuvikompressori jatkuvaan käyttöön, 20 HP:n kolmivaiheinen moottori, 500 litran säiliö ja 10 barin paine.
Tehokas ruuvikompressori jatkuvaan käyttöön
Fiac NEW SILVER 20/500 on kolmivaiheinen, hiljennetty ruuvikompressori vaativaan ja pitkäkestoiseen paineilman tuotantoon. 20 HP:n moottori tuottaa enintään 1 900 l/min imuilmaa, ja 500 litran säiliö mahdollistaa enintään 10 barin käyttöpaineen.
Ruuvitekniikka soveltuu jatkuvaan käyttöön esimerkiksi konepajoissa ja teollisuudessa. Kompressori on suunniteltu vähäisempää melua, helppoa huollettavuutta ja tasaista toimintaa varten. Käynnistyksen jälkeen laitteen tulee lämmetä noin 7–8 minuutin ajan ennen täyden suorituskyvyn saavuttamista.
Tekniset pääominaisuudet
NEW SILVER 20/500 -ruuvikompressori
Ruuvikompressori on tarkoitettu kohteisiin, joissa tarvitaan paljon paineilmaa ja pitkiä yhtäjaksoisia käyttöjaksoja. Toisin kuin mäntäkompressori, ruuvikompressori ei tarvitse käyttöjaksojen välisiä lepoaikoja, vaan ainoastaan käynnistyksen yhteydessä tapahtuvan lämpenemisvaiheen.
Ilma kulkee imukanavan kautta kahden roottorin väliin. Roottorien pyöriessä imuaukko sulkeutuu ja ilma siirtyy painepuolelle. Roottorien ja staattorin välisen tilan pienentyessä paine kasvaa, minkä jälkeen paineilma poistuu kompressoriyksikön ulostulosta.
COMPACT F01 -ruuviyksikön rakenne
NEW SILVER -sarjan ruuviyksikkö on yksivaiheinen, nestesyötöllä jäähdytetty kompressoriyksikkö. Rakenteessa kuluvien osien määrää on vähennetty, mikä helpottaa huoltoa ja mahdollistaa huoltotoimenpiteiden tekemisen itsenäisesti laitteen ohjeiden mukaisesti.
Kompressorin sivulla oleva erillinen aksiaalinen sähköpuhallin ja elektroninen ohjaus tukevat jäähdytysjärjestelmän tasaista toimintaa myös lämpöolosuhteiden ollessa haastavat. Ruuviyksikkö ja sähkömoottori on kiinnitetty tärinää vaimentavalle alustalle, joka vähentää värähtelyjen siirtymistä runkoon.
Runko on vahvistettua, jäykisteillä varustettua teräslevyä. Sivupaneelit ovat pestävää, tiivistä ääntä absorboivaa materiaalia. Ilmoitettu äänitaso on 65 dB.
Sähkömoottori ja voimansiirto
Kompressorissa on kolmivaiheinen IE3-sähkömoottori, jonka nimellisteho on 20 HP. Moottorin käyttöjännite on 400 V ja taajuus 50 Hz. Induktiomoottori on harjaton, joten siinä ei ole harjoja kuluvana pääkomponenttina.
Voimansiirron hihnan kireyttä voidaan säätää moottorin alla olevan, ohjaimilla liikkuvan levyn avulla. Ruuviyksikön ilmoitettu kierrosnopeus on 2 950 RPM.
- Moottorityyppi: kolmivaiheinen sähkömoottori
- Jännite: 400 V
- Nimellisteho: 20 HP / 15 kW
- Taajuus: 50 Hz
- Hihnan kireyden säätö moottorin liukulevyllä
Ohjaus ja säätötoiminnot
Easy Control 2 -elektroniikka hallitsee, optimoi ja valvoo kompressorin käyttöjaksoja. Käynnin ja pysäytyksen tehokas säätö auttaa vähentämään kulutusta. Tietojen lukeminen on suunniteltu selkeäksi ja välittömäksi.
- A: Paineen näyttö
- B: Lämpötilan näyttö
- C: Käyttötuntimittari kuormitettuna ja tyhjäkäynnillä
- D: Suojaus- ja huoltohälytykset
- Öljyn tyhjennyshana
- Poistoliitäntä
- Lauhteenpoistoventtiili
- Hätäpysäytyspainike
- Painemittari paineen seurantaan
Huollon helpottaminen
Kompressorin huoltorakenne on suunniteltu niin, että tavallisimmat huoltotoimenpiteet voidaan tehdä itsenäisesti ilman erikoistunutta huoltohenkilöstöä. Mallikohtainen huoltosarja sisältää suodattimet ja tähän kompressorimalliin tarkoitetun öljyn.
Huollossa suositellaan käytettäväksi tämän tuotesarjan mukaisia varaosia ja tarvikkeita.
Muut rakenteelliset ominaisuudet
Kompressorissa on öljymäärän tarkastusikkuna, tukijalat ja jäähdytyspuhaltimet. Laitteen takaosassa on paikka käyttöohjekirjalle.
- Öljymäärän tarkastusikkuna
- Tukijalat

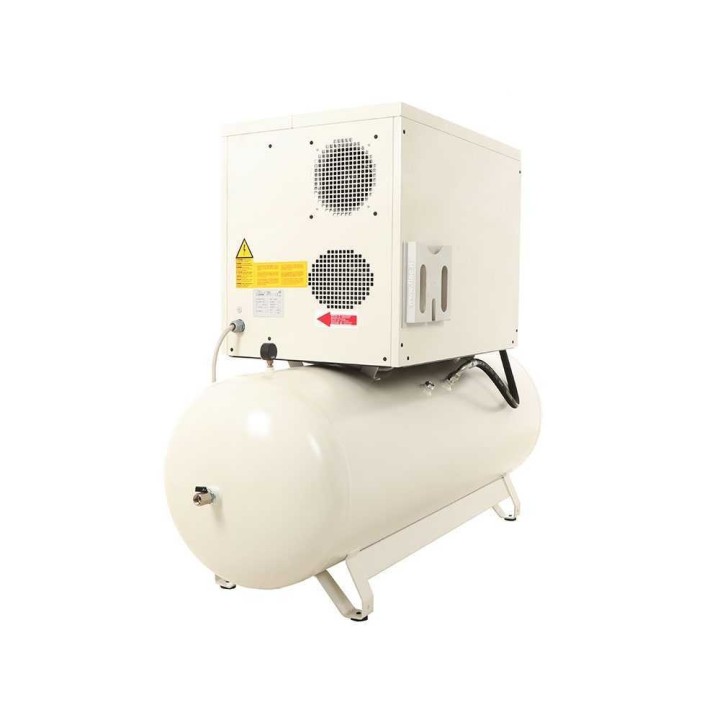

- Jäähdytyspuhaltimet
- Käyttöohjekirjan pidike laitteen takaosassa
Toimitukseen sisältyy
Kompressori toimitetaan alkuperäisessä pakkauksessaan puulavalle pakattuna.
- Käyttöohjekirja
- Öljyn tyhjennysputken liitäntä
- Puulava turvallista kuljetusta varten
Tekniset tiedot
Yleiset tiedot
| Merkki | Fiac |
|---|---|
| Malli | NEW SILVER 20/500 |
| Kompressorin tyyppi | Ruuvikompressori |
| Rakenne | Vaakasuora |
| Säiliöiden määrä | 1 |
| Kompressorin säiliö | 500 l |
| Enimmäispaine | 10 bar |
| Äänitaso | 71 dB(A) |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorityyppi | Kolmivaiheinen sähkömoottori |
|---|---|
| Moottorin malli | IE3 |
| Nimellisteho | 20 HP / 15 kW |
| Käyttöjännite | 400 V |
| Taajuus | 50 Hz |
| Hiljennetty | Kyllä |
| Moottorin kierrosnopeus | 2 950 RPM |
Pumppu ja voimansiirto
| Pumpun merkki | Fiac |
|---|---|
| Imuilma | 1 900 l/min |
| Kompressoriyksikkö | Ruuvikompressori |
| Voimansiirto | Hihnavälitteinen |
| Ruuviyksikön kierrosnopeus | 2 950 RPM |
| Ruuviyksikön kiinnitys | Hitsattu |
Varustelu ja toimitus
| Puulava turvallista kuljetusta varten | Kyllä |
|---|---|
| Käyttöohjekirja | Kyllä |
| Öljyn tyhjennysputken liitäntä | Kyllä |
Mitat ja paino

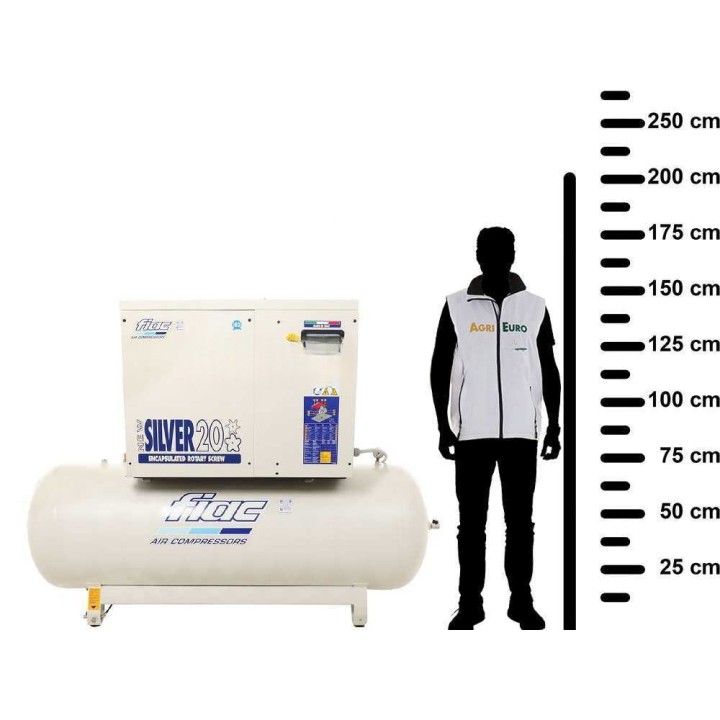

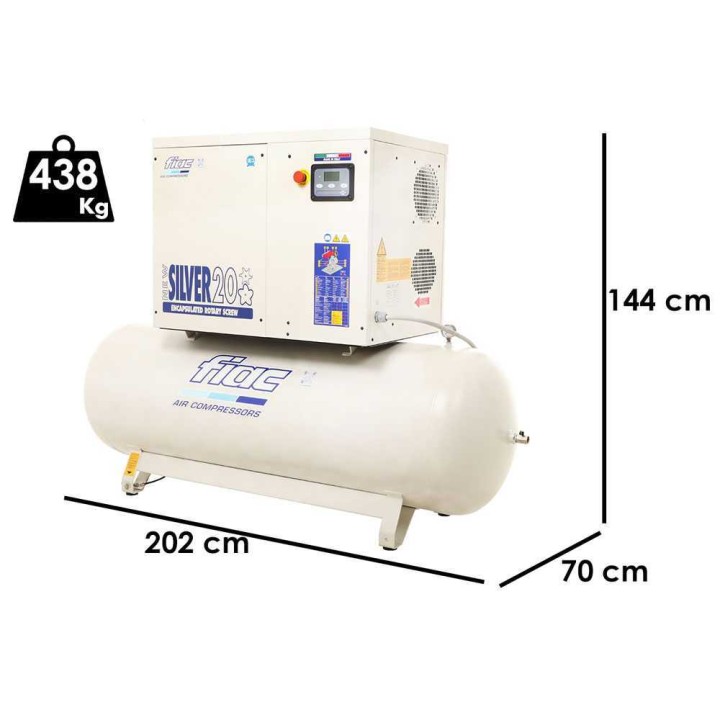

| Tuotteen mitat (P × L × K) | 202 × 70 × 144 cm |
|---|---|
| Nettopaino | 438 kg |
| Pakkaus | Puulavalla |
| Pakkausmitat (P × L × K) | 204 × 74 × 157,5 cm |
| Paino pakkauksen kanssa | 468 kg |
| Kokoamisaika | 5 minuuttia |
Usein kysytyt kysymykset tuotteesta
Millainen sähköliitäntä kompressorissa on?
Kompressorissa on kolmivaiheinen IE3-sähkömoottori. Käyttöjännite on 400 V, taajuus 50 Hz ja nimellisteho 20 HP / 15 kW.
Mikä on kompressorin säiliön tilavuus ja enimmäispaine?
Kompressorin vaakasuoran säiliön tilavuus on 500 l ja enimmäispaine 10 bar. Imuilman määrä on enintään 1 900 l/min.
Soveltuuko kompressori jatkuvaan käyttöön?
Ruuvikompressori on tarkoitettu paljon paineilmaa ja pitkiä yhtäjaksoisia käyttöjaksoja vaativiin kohteisiin, kuten konepajoille ja teollisuuteen. Käynnistyksen jälkeen laitteen tulee lämmetä noin 7–8 minuutin ajan ennen täyden suorituskyvyn saavuttamista.
Mitkä ovat kompressorin mitat ja paino?
Tuotteen mitat ovat 202 × 70 × 144 cm ja nettopaino 438 kg. Puulavalla pakatun lähetyksen mitat ovat 204 × 74 × 157,5 cm ja paino pakkauksen kanssa 468 kg.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät käyttöohjekirja, öljyn tyhjennysputken liitäntä ja puulava turvallista kuljetusta varten. Kokoamisaika on 5 minuuttia.
