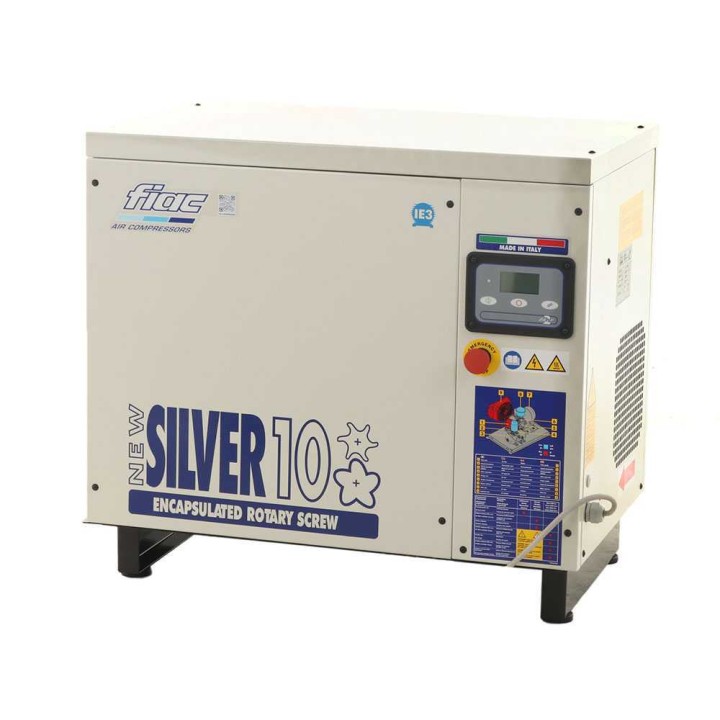

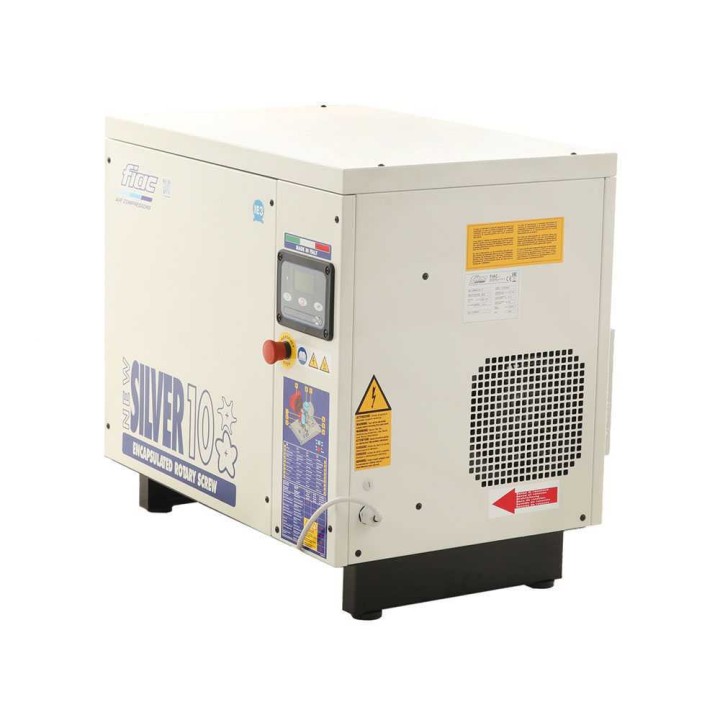

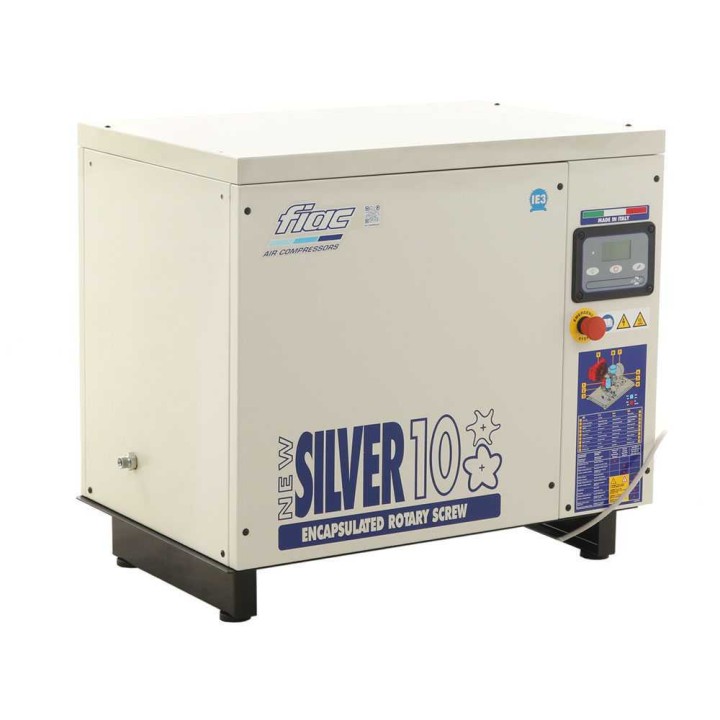

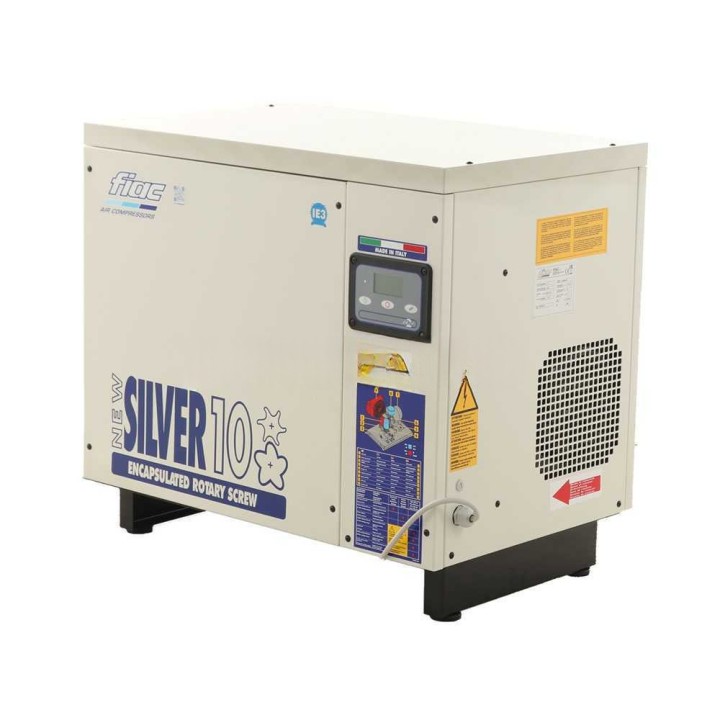

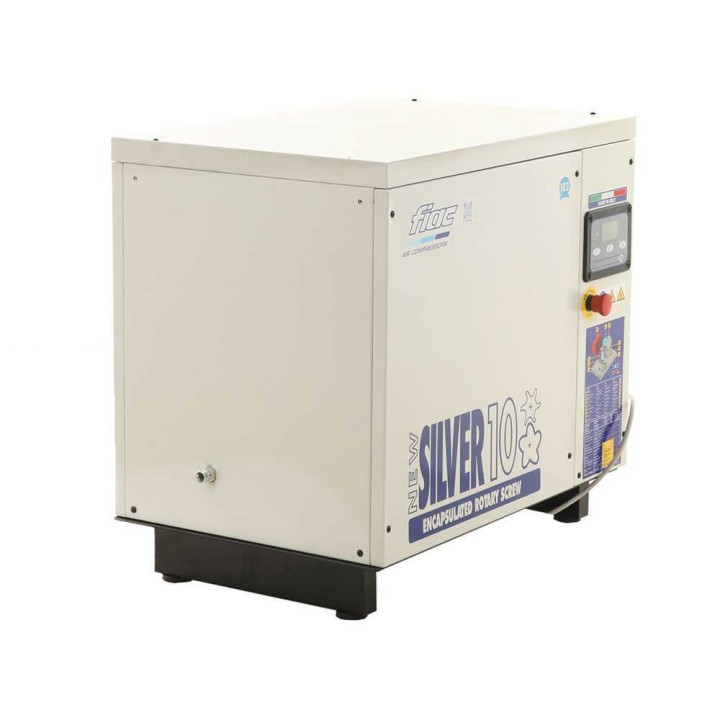

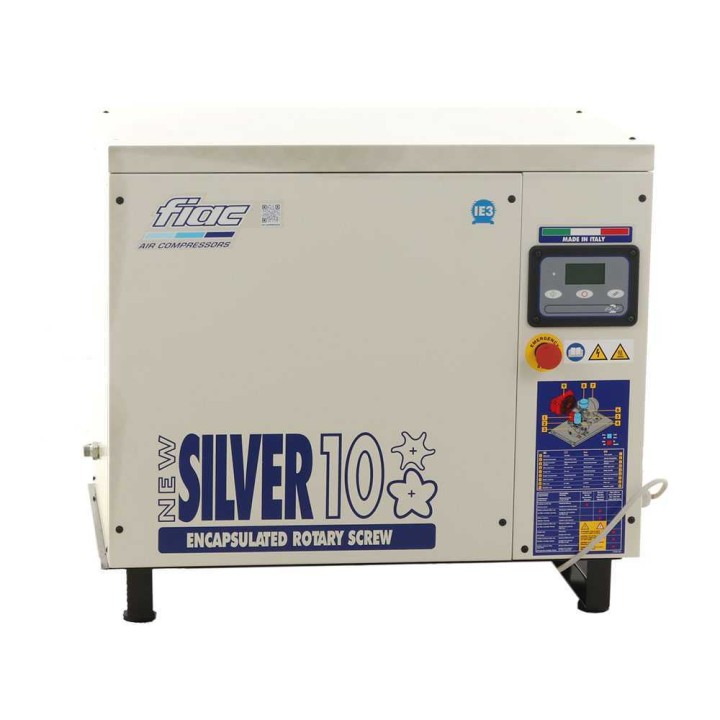

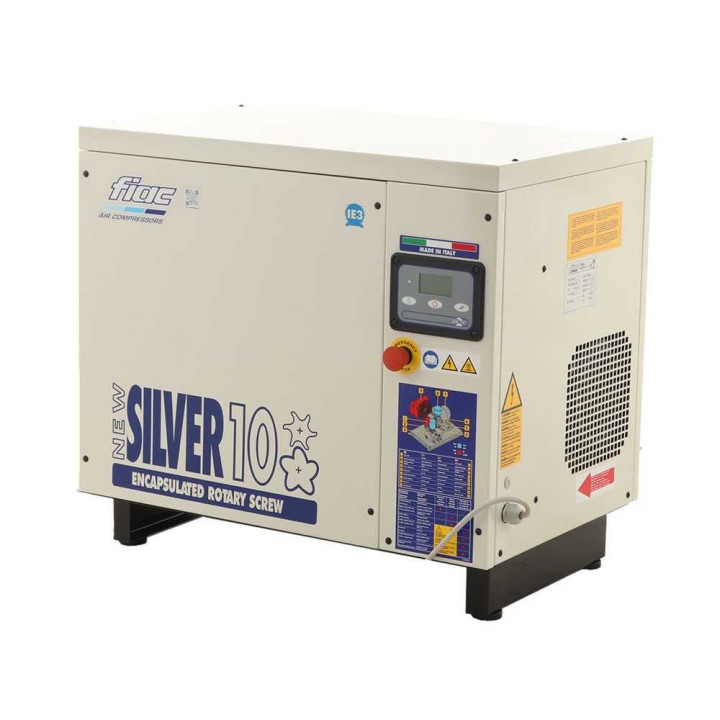

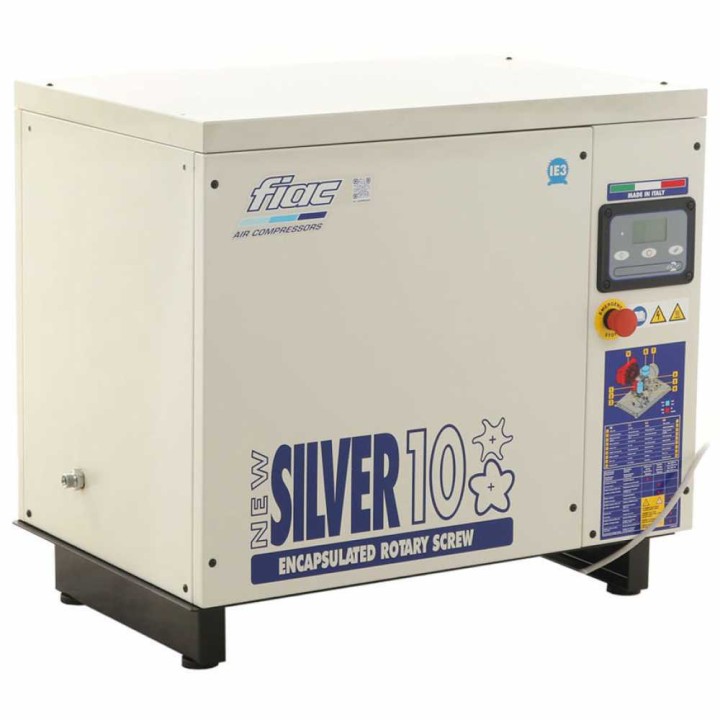

FIAC New Silver 10 ruuvikompressori, 10 HP, 860 l/min, 10 bar, 400 V kuvat
FIAC New Silver 10 ruuvikompressori, 10 HP, 860 l/min, 10 bar, 400 V
Hiljennetty FIAC New Silver 10 -ruuvikompressori jatkuvaan paineilman tuotantoon, 10 HP, 860 l/min, 10 bar ja kolmivaiheinen 400 V.
Jatkuvaan paineilman tuotantoon
FIAC New Silver 10 on hiljennetty ruuvikompressori jatkuvaan paineilman tuotantoon. Kolmivaiheinen 10 HP:n sähkömoottori tuottaa 860 l/min imuilmaa ja enintään 10 barin paineen.
Ruuvitekniikka soveltuu pitkäkestoiseen käyttöön esimerkiksi korjaamoissa ja teollisuudessa. Kompressori on lämmitettävä ennen täyden toimintatehon saavuttamista, ja sen käyttö edellyttää liittämistä säiliöön.
Tekniset pääominaisuudet
Ruuvikompressori New Silver 10
Ruuvikompressori tuottaa 860 litraa ilmaa minuutissa ja saavuttaa enintään 10 barin paineen. Ruuvitekniikka on tarkoitettu jatkuvaan paineilman tuotantoon ilman mäntäkompressoreille tyypillisiä lepojaksoja.
Ilma kulkee kahden roottorin väliin muodostuvan imukanavan kautta. Roottorien pyöriessä imukanava sulkeutuu, ilma siirtyy painepuolelle ja roottorien sekä staattorin välisen tilan pienentyminen nostaa painetta. Lopuksi paineilma poistuu pumppuyksikön lähtöliitännästä.
Kompressori on liitettävä säiliöön, jotta sitä voidaan käyttää. Käynnistyksen jälkeen lämpenemiseen ja täyden toimintatehon saavuttamiseen kuluu noin 7–8 minuuttia.
Ruuviyksikön rakenne
COMPACT F01 -ruuviyksikössä on yksivaiheinen, nesteinjektiolla jäähdytetty puristusjärjestelmä. Rakenteessa on vähennetty kuluvien komponenttien määrää, mikä helpottaa huoltoa ja parantaa huollettavuutta.
Erillinen aksiaalinen sähköpuhallin ja elektroniikkakortti tukevat jäähdytysjärjestelmän toimintaa myös lämpöolosuhteissa, jotka eivät ole ihanteelliset. Moottori ja ruuviyksikkö on kiinnitetty tärinää vaimentavalle alustalle.
Vahvistettu, jäykisteillä varustettu peltirunko ja pestävät, suuritiheyksiset ääntä vaimentavat sivupaneelit vähentävät rakenteeseen siirtyvää melua.
Kolmivaiheinen sähkömoottori
Kompressorissa on IE3-luokan kolmivaiheinen induktiomoottori. Moottorin ilmoitettu teho on 10 HP, käyttöjännite 400 V ja taajuus 50 Hz. Harjaton rakenne vähentää kuluvien osien määrää.
Hihnan kireyttä voidaan säätää moottorin alla olevan, ohjaimilla liikkuvan levyn avulla.
- Moottorityyppi: kolmivaiheinen sähkömoottori
- Teho: 10 HP
- Käyttöjännite: 400 V
- Taajuus: 50 Hz
- Moottorin kierrosnopeus: 2 865 RPM
Ohjaus ja säädöt
Easy Control 2 -elektroniikkakortti hallitsee ja optimoi kompressorin toimintavaiheet. Käynti- ja pysäytysohjaus auttaa vähentämään kulutusta, ja näytöltä voidaan tarkastella käyttöön liittyviä tietoja.
- Paine
- Lämpötila
- Käyntiaika kuormitettuna ja ilman kuormaa
- Suojaus- ja huoltohälytykset
Kompressorissa on öljyn tyhjennyshana ja hätäpysäytyspainike. Laitteen yksi lähtöliitäntä on tarkoitettu teknikon käyttöön huoltoa varten, eikä sitä saa käyttää koneiden tai lisävarusteiden liitäntään.
Huollon helpottaminen
New Silver -sarjan huolto on suunniteltu suoritettavaksi helposti. Mallikohtainen huoltosarja sisältää suodattimet ja tähän kompressorimalliin sopivan öljyn. Huollossa suositellaan käytettäväksi ainoastaan kyseiselle sarjalle tarkoitettuja varaosia.
Muut rakenteen ominaisuudet
- Öljytason tarkastusikkuna
- Tukijalat
- Jäähdytyspuhaltimet

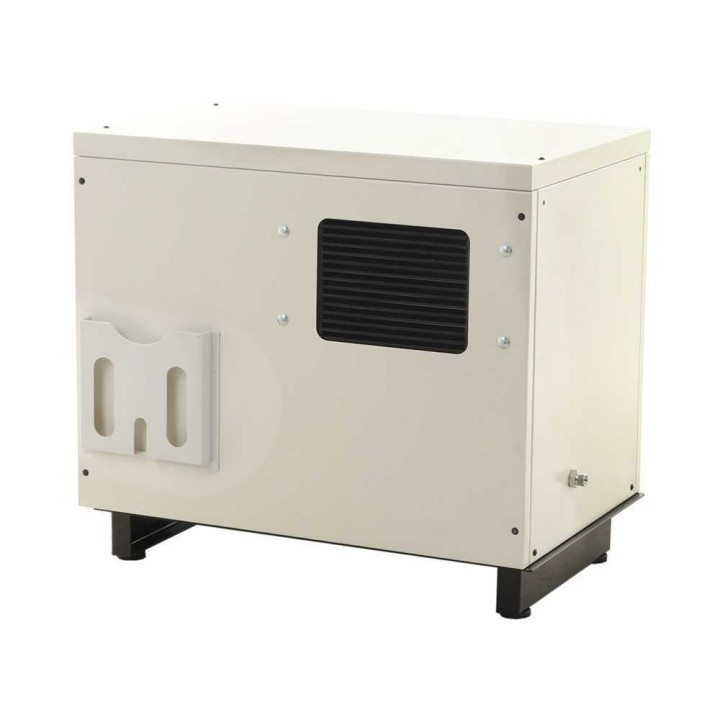

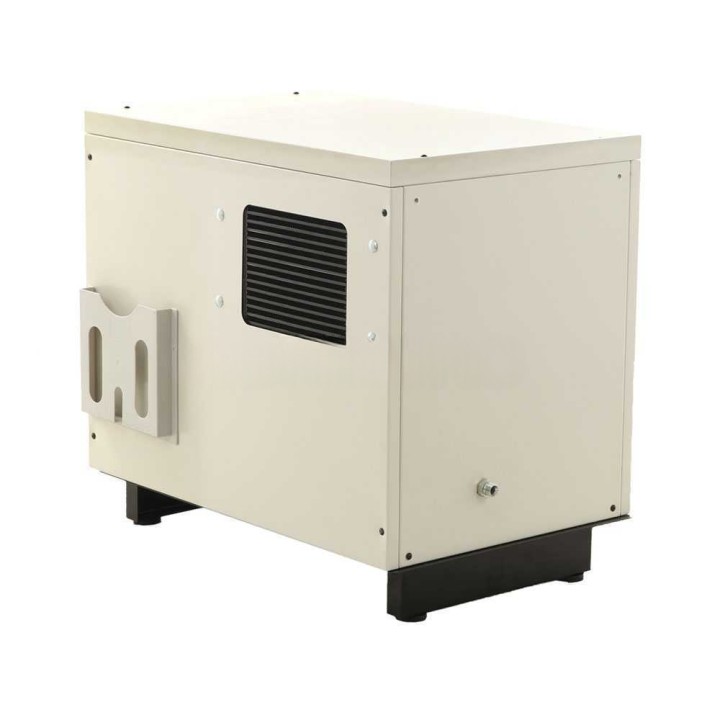

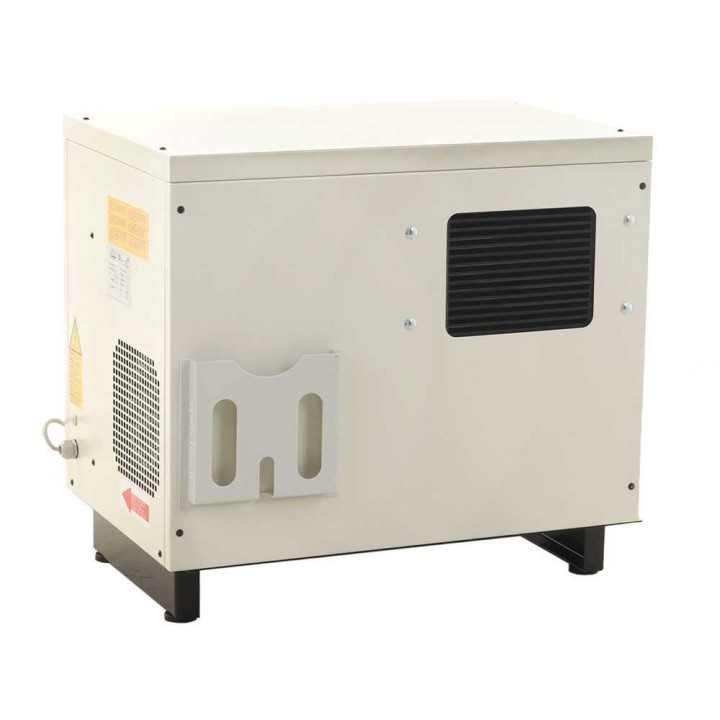

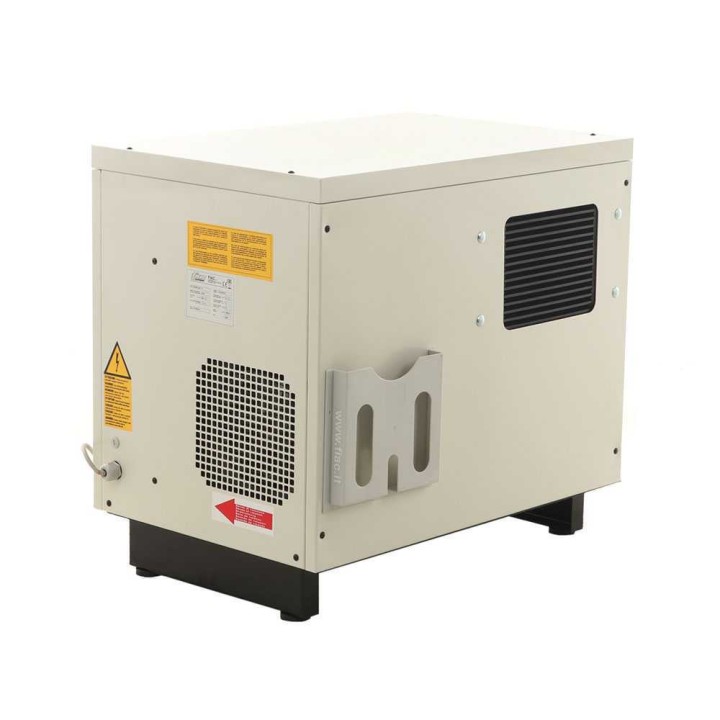

- Ohjekirjan pidike laitteen takana
- Liitäntäputki säiliötä varten
Toimitukseen sisältyy
- Alkuperäinen pakkaus
- Käyttöohje
- Liitin öljyn tyhjennysletkulle
- Liitäntäputki säiliötä varten
Tekniset tiedot
Yleiset tiedot
| Merkki | FIAC |
|---|---|
| Malli | NEW SILVER 10 |
| Kompressorityyppi | Ruuvikompressori |
| Rakenne | Vaakasuora |
| Käyttöjännite | Kolmivaiheinen 400 V |
| Enimmäispaine | 10 bar |
| Äänitaso | 69 dB(A) |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorityyppi | Kolmivaiheinen sähkömoottori |
|---|---|
| Moottoriluokka | IE3 |
| Nimellisteho | 10 HP |
| Sähköteho | 7,5 kW |
| Käyttöjännite | 400 V |
| Taajuus | 50 Hz |
| Hiljennetty | Kyllä |
| Moottorin kierrosnopeus | 2 865 |
Pumppuyksikkö
| Pumpun merkki | FIAC |
|---|---|
| Pumppuyksikkö | Ruuvitekniikka |
| Imuilma | 860 l/min |
Voimansiirto
| Voimansiirto | Hihnavälitteinen |
|---|---|
| Ruuvitekniikka | Kyllä |
| Ruuviyksikön kierrosnopeus | 2 865 RPM |
Varustelu
| Lähtöliitäntöjen määrä | 1 |
|---|
Mitat ja paino

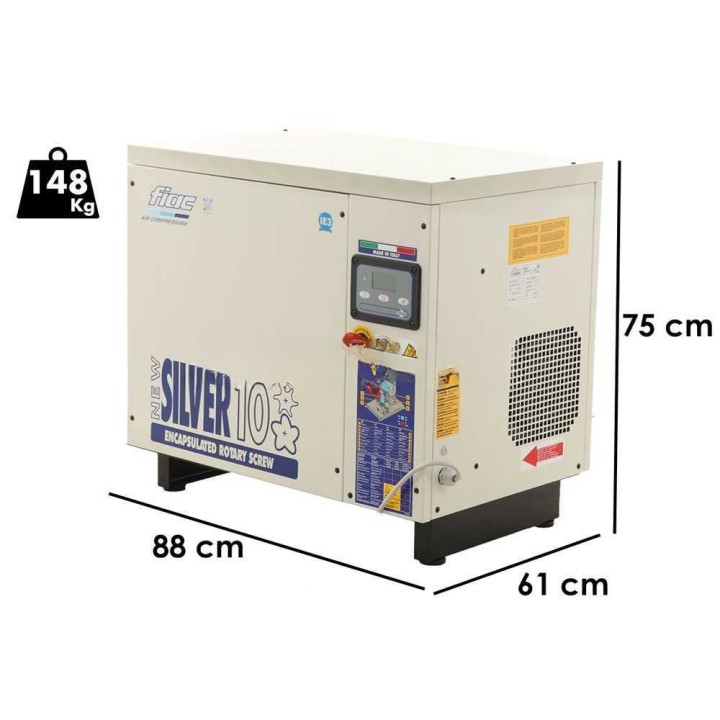

| Tuotteen mitat (P × S × K) | 88 × 61 × 75 cm |
|---|---|
| Nettopaino | 148 kg |
| Pakkaus | Kuormalavalla |
| Pakkausmitat (P × S × K) | 88,5 × 68 × 93 cm |
| Paino pakkauksineen | 162 kg |
| Kokoamisaika | 5 minuuttia |
| Puinen kuormalava turvallista kuljetusta varten | Kyllä |
Usein kysytyt kysymykset tuotteesta
Mitkä ovat kompressorin mitat ja paino?
Kompressorin mitat ovat 88 × 61 × 75 cm ja nettopaino 148 kg. Pakkausmitat ovat 88,5 × 68 × 93 cm ja paino pakkauksineen 162 kg.
Millainen sähköliitäntä kompressorissa on?
Kompressorissa on kolmivaiheinen sähkömoottori, jonka käyttöjännite on 400 V ja taajuus 50 Hz. Nimellisteho on 10 HP eli sähköteho 7,5 kW.
Kuinka paljon ilmaa kompressori tuottaa ja mikä on sen enimmäispaine?
Kompressorin imuilma on 860 l/min ja enimmäispaine 10 bar. Pumppuyksikkö käyttää ruuvitekniikkaa.
Mitä kompressorin käyttö edellyttää käynnistyksen jälkeen?
Kompressori on liitettävä säiliöön, jotta sitä voidaan käyttää. Käynnistyksen jälkeen lämpenemiseen ja täyden toimintatehon saavuttamiseen kuluu noin 7–8 minuuttia.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät alkuperäinen pakkaus, käyttöohje, liitin öljyn tyhjennysletkulle ja liitäntäputki säiliötä varten.
Mitä tietoja ohjauspaneelin näytöltä voi tarkastella?
Näytöltä voi tarkastella painetta, lämpötilaa sekä käyntiaikaa kuormitettuna ja ilman kuormaa. Lisäksi järjestelmässä on suojaus- ja huoltohälytykset.
