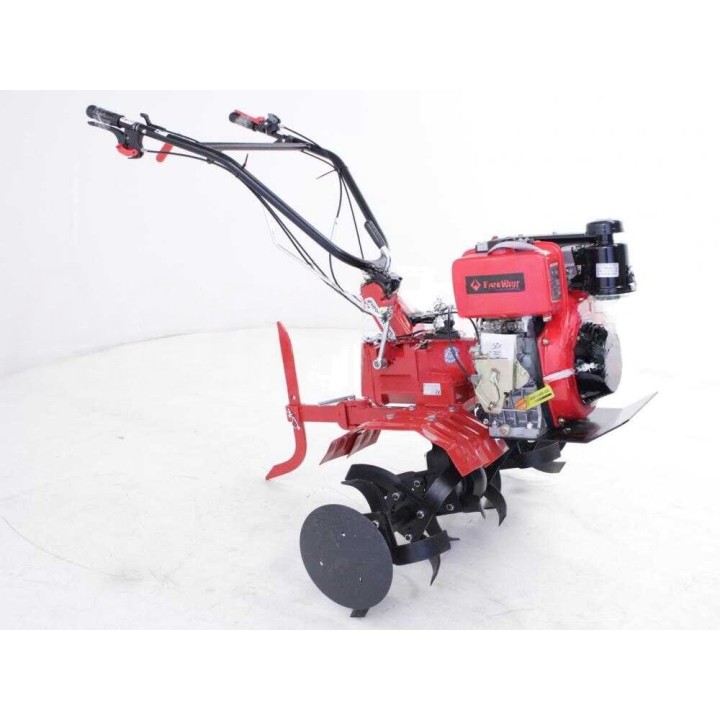

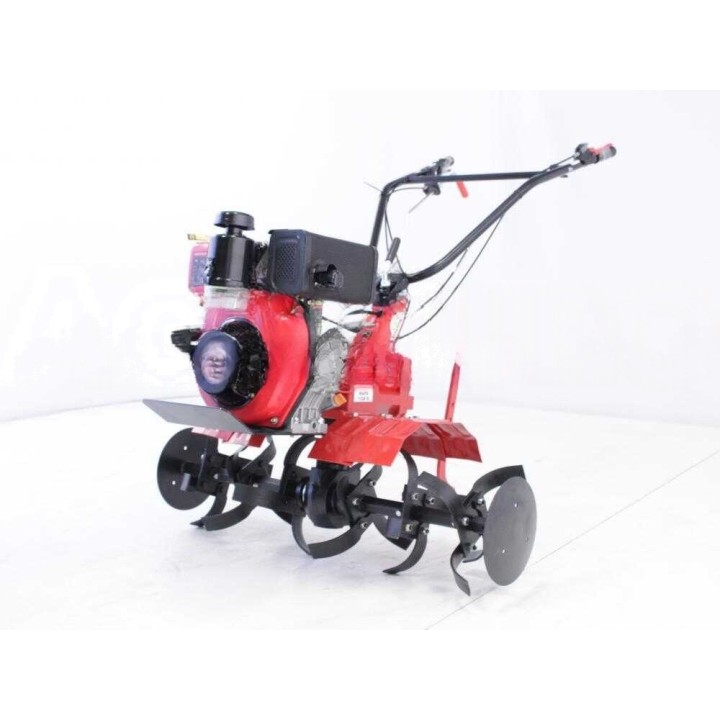

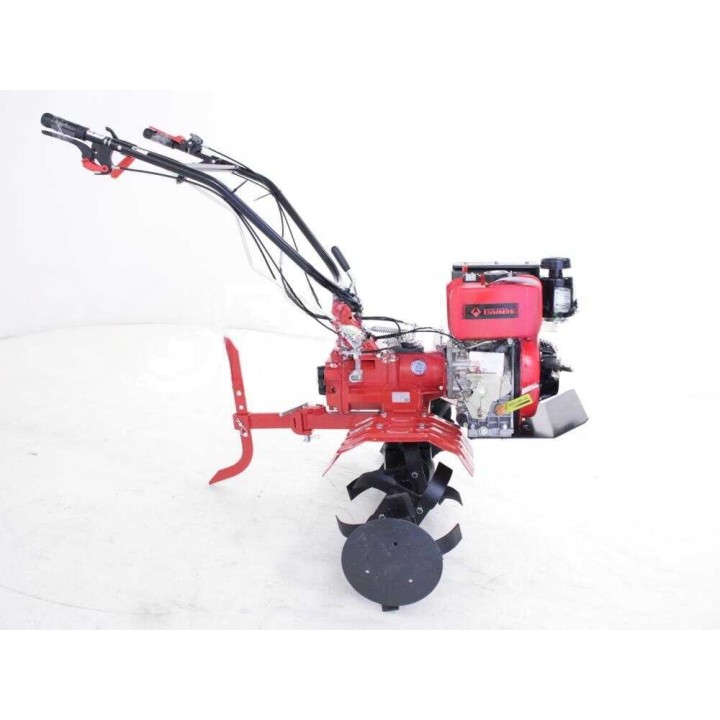

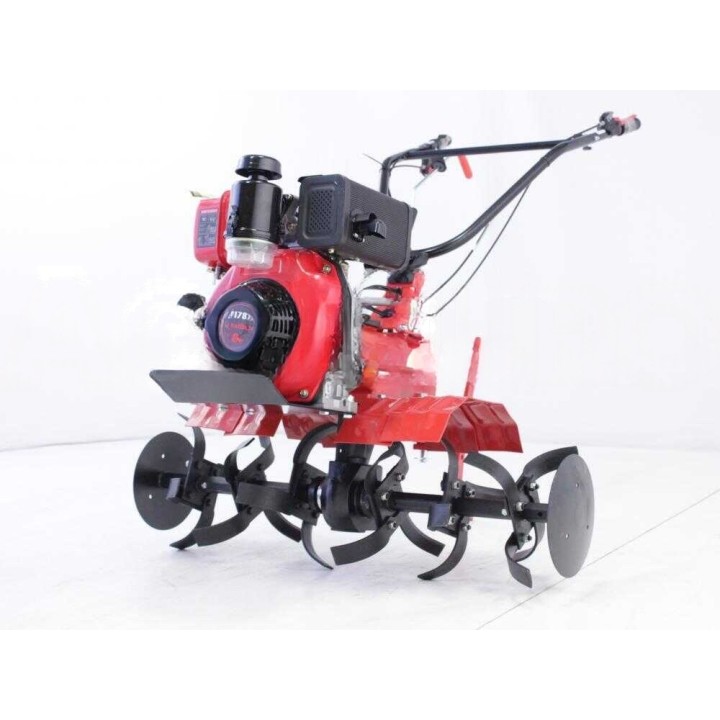

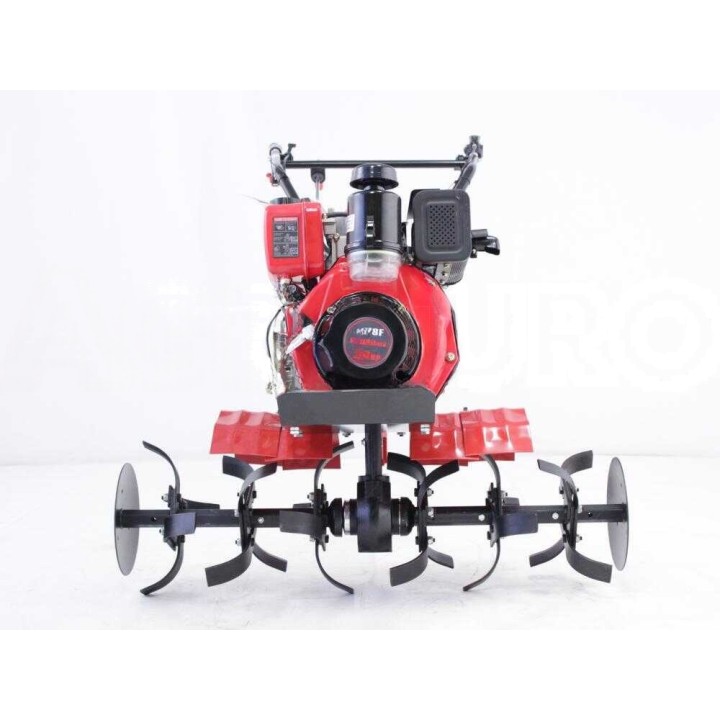

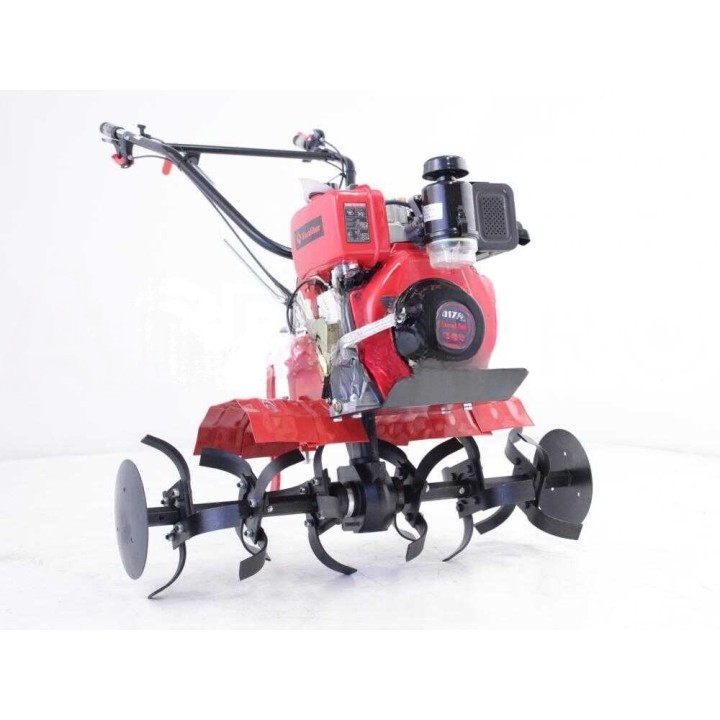

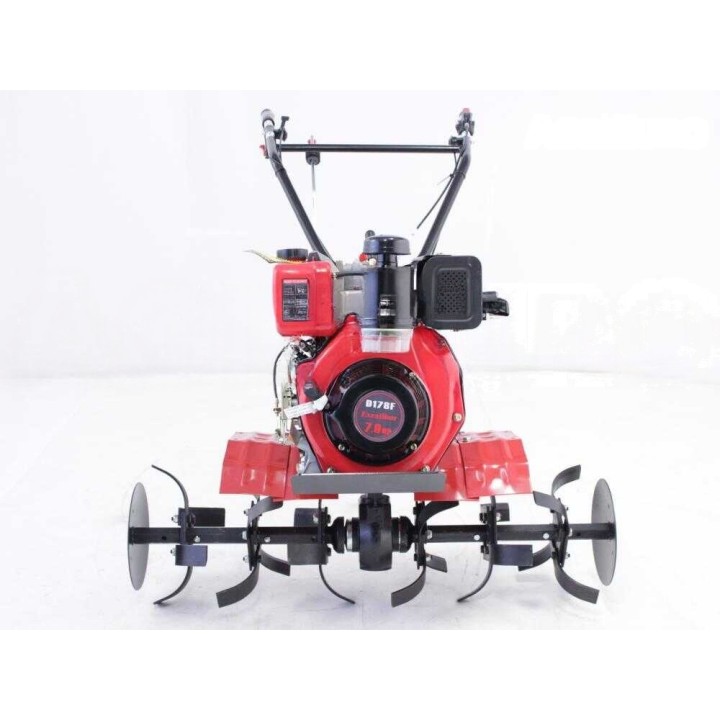

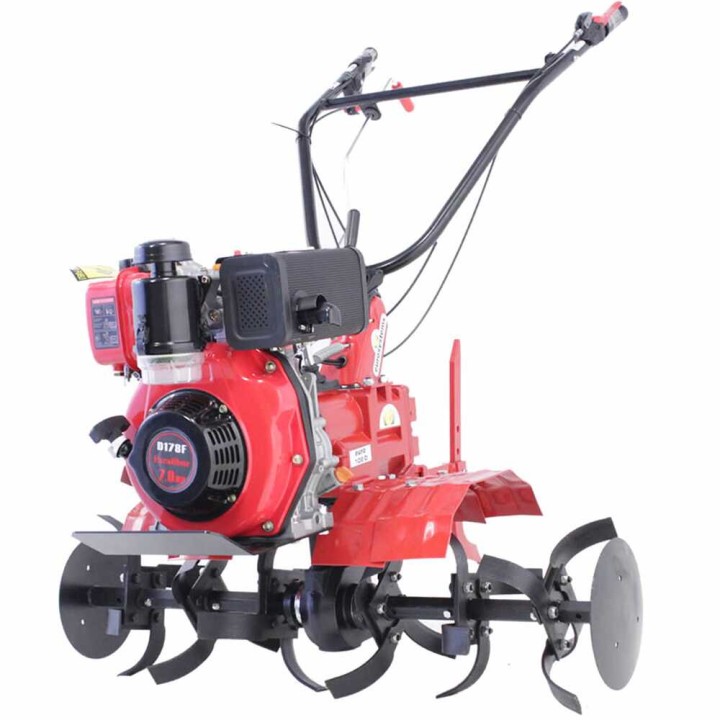

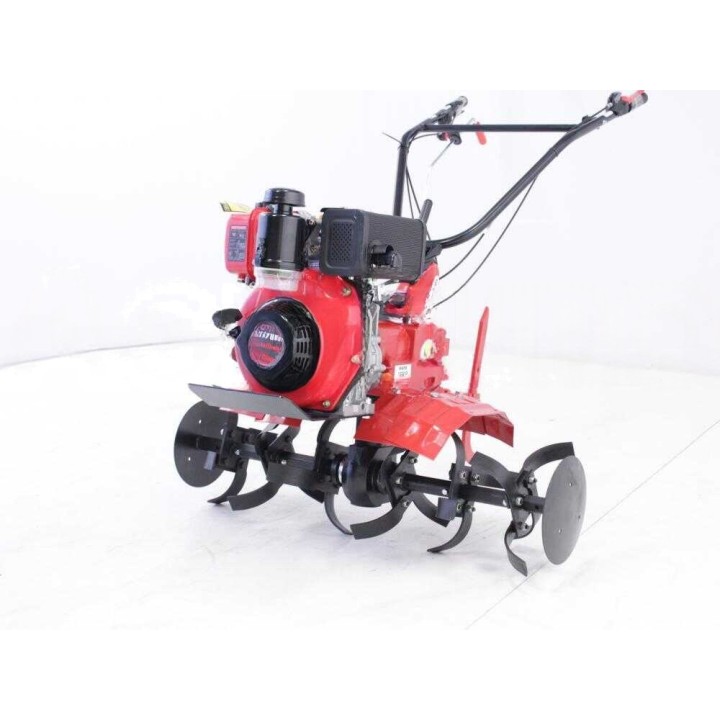

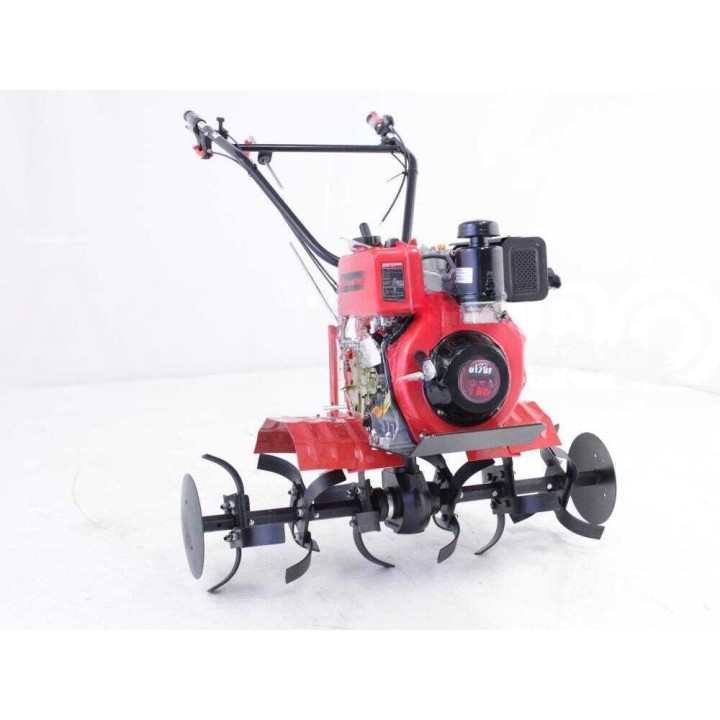

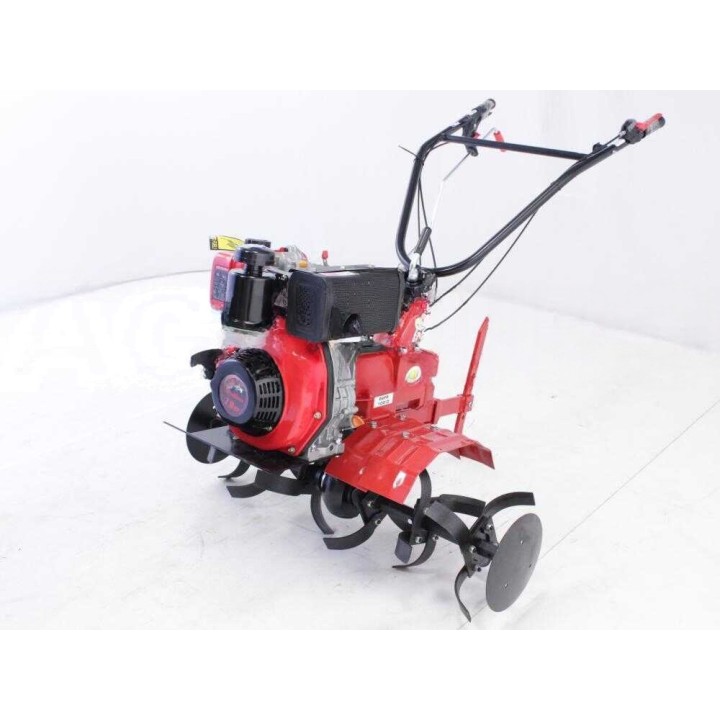

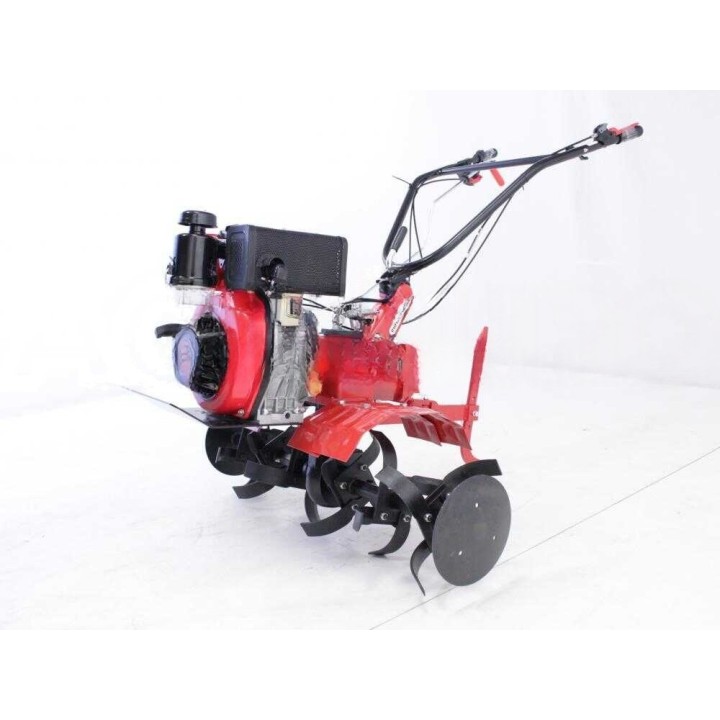

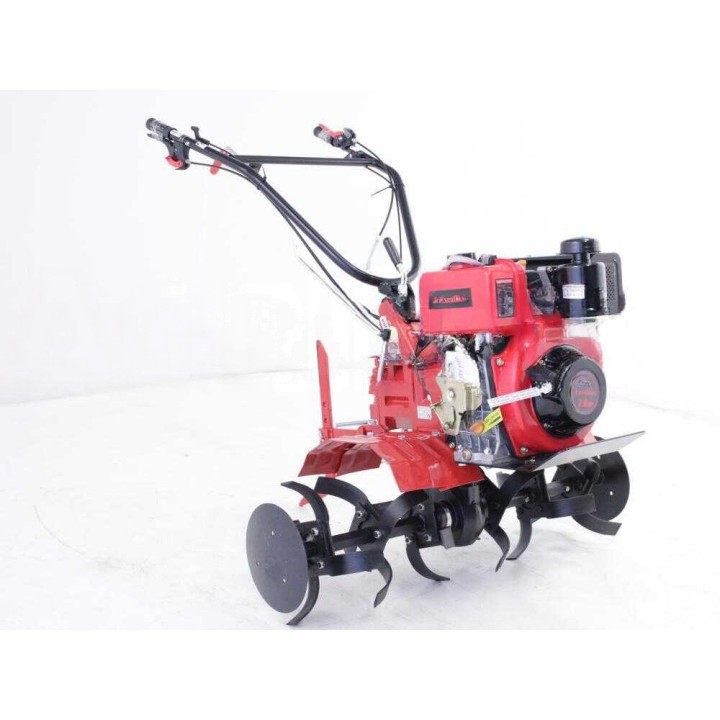

Euro 102 diesel-muokkain, 7 HP, 296 cm³, 95 cm:n jyrsin kuvat
Euro 102 diesel-muokkain, 7 HP, 296 cm³, 95 cm:n jyrsin
Järeä Euro 102 diesel-muokkain kovalle maalle, 7 HP:n Excalibur-moottorilla, öljykylpyisellä vaihteistolla ja 95 cm:n säädettävällä jyrsimellä.
Euro 102 diesel-muokkain vaativaan maanmuokkaukseen
Euro 102 on dieselmoottorilla varustettu järeä muokkain koville, vaikeasti muokattaville ja osin kivisille maille. Excalibur D178F -moottorin iskutilavuus on 296 cm³ ja nimellisteho 7 HP.
110 kg:n paino tukee jyrsinterien tunkeutumista maahan. Öljykylpyinen hammaspyörävaihteisto tarjoaa kolme eteenpäin- ja yhden peruutusvaihteen. Vakiomallinen jyrsin muokkaa 95 cm:n leveydeltä ja voidaan kaventaa 65 cm:iin.
Tekniset pääominaisuudet
Euro 102 diesel-muokkain
Euro 102 on perinteinen, dieselmoottorilla varustettu muokkain, jonka öljykylpyinen hammaspyörävaihteisto on suunniteltu vaativiin töihin. Kolme eteenpäin- ja yksi peruutusvaihde mahdollistavat työskentelyn eri tilanteissa.
110 kg:n kokonaispaino auttaa jyrsintä tunkeutumaan maahan. Dieselmoottorin vääntö soveltuu kovalle ja aiemmin muokkaamattomalle maalle, myös pienikivisissä olosuhteissa.

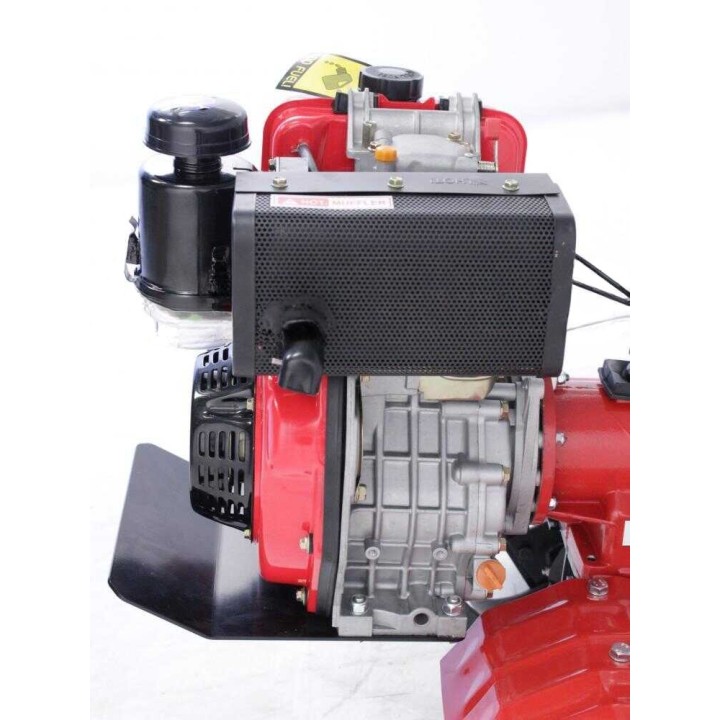

Dieselmoottori 296 cm³
Excalibur D178F on yksisylinterinen nelitahtinen dieselmoottori, jonka iskutilavuus on 296 cm³. Nimellisteho on 7 HP ja ilmoitettu todellinen teho 5,5 HP. Moottorissa on ruiskutus, automaattinen dekompressio ja öljykylpyinen voitelu.
Moottori käynnistetään vetonarulla. Se toimitetaan ilman öljyä, joten öljy on lisättävä ennen ensimmäistä käynnistystä käyttöohjeen mukaisesti.
Vankka vaihteisto ja vaihteenvalitsin
Voimansiirto perustuu öljykylpyisiin hammaspyöriin. Rakenteessa on suuret ja karkaistut hammaspyörät sekä tarkasti valmistettu vaihteisto, joka soveltuu myös kuormittavaan työskentelyyn.
Vaihdevalitsimella käytettävissä on kolme eteenpäin- ja yksi peruutusvaihde.
- Öljykylpyinen hammaspyörävaihteisto
- Kolme eteenpäinajovaihdetta
- Yksi peruutusvaihde
- Vaihteenvalitsin ohjaimissa
Kaksi voimanulosottoa
Kaksi voimanulosottoa sijaitsevat koneen takaosassa ja ovat helposti käytettävissä kumitulppien poistamisen jälkeen.
- Normaali voimanulosotto pyörii myös vaihteen ollessa vapaalla ja soveltuu lisälaitteiden käyttämiseen.
- Vaihteiston kanssa synkronoitu voimanulosotto soveltuu vetotöihin, kuten vetävillä pyörillä varustetun perävaunun käyttämiseen. Maantieajo ei kuitenkaan ole sallittua.
Öljykylpyinen voimansiirto
Voimansiirto on toteutettu öljykylpyisinä hammaspyörinä, joissa hammaspyörä ja kehäpyörä ovat järeää rakennetta. Öljykylpy suojaa voimansiirtoa ja vähentää huollon tarvetta.
Ennen koneen käynnistämistä vaihteiston öljymäärä on tarkistettava ja pidettävä oikealla tasolla.
95 cm:n jyrsin, säädettävissä 65 cm:iin
Jyrsin on asennettu keskiakselille, ja siinä on kuusi teräelementtiä. Jokaisessa elementissä on neljä terästä, joten kokonaismäärä on 24 terää. Teräakselin halkaisija on 27 mm ja jyrsimen halkaisija 34 cm.
Vakiotyöleveys on 95 cm. Kaksi ulointa elementtiä voidaan irrottaa ja sivusuojalevyt asentaa uudelleen, jolloin työleveys pienenee 65 cm:iin. Erilliset levennykset mahdollistavat lähdemateriaalissa ilmoitetun 125 cm:n työleveyden sivusuojalevyillä.
Säädettävä takapiikki
Takana oleva työsyvyyden säätöpiikki on korkeussäädettävä. Sen voi asentaa joko pyörivään tai kiinteään asentoon.
Piikin voi kääntää toisin päin, jolloin kaarevuus suuntautuu eteenpäin. Tämä kokoonpano on tarkoitettu kovalle tai aiemmin muokkaamattomalle maalle.
Säädettävät ohjaimet ja hallintalaitteet
Ohjaimet voidaan säätää korkeussuunnassa ja kääntää sivusuunnassa. Säätö tehdään valetusta teräksestä valmistetulla kaksiosaisella säätimellä.
Hallintalaitteet ovat selkeästi ohjaimissa:
- A: Ylempi punainen vipu käyttää kytkintä valitun vaihteen mukaisesti.
- B: Oikealla alhaalla oleva vipu käyttää peruutusvaihdetta.
- C: Kaasuvipu säätää moottorin kierroslukua.
Polttoainekanisteri
Toimitukseen sisältyy 5 litran muovinen polttoainekanisteri joustavalla kaatonokalla. Kanisterissa on tiivis korkki, kiinnityshihna ja erillinen, tiivis kaatonokan liitäntä.
Paksu punainen muovi suojaa sisältöä valolta ja on suunniteltu kestämään käyttöä. Kantokahva helpottaa siirtämistä, ja kaatonokalle on oma säilytystila.
Moottoriöljy
Toimitukseen sisältyy kaksi 10W40-moottoriöljypulloa nelitahtimoottoreille. Moottori toimitetaan ilman öljyä, joten oikea öljymäärä on lisättävä ennen käyttöönottoa.
Suojaava peite
Tuotteen mukana toimitetaan koneen peittämiseen tarkoitettu suojapeite. Se suojaa pölyltä ja kosteudelta, ja alareunan kuminauha auttaa peitettä asettumaan koneen ympärille.
Peitteen mitat ovat 185 × 80 × 105 cm. Se voidaan taittaa säilytystä varten.
Suojauspakkaus
Toimitukseen sisältyvässä suojauspakkauskokonaisuudessa on melua vaimentavat kuulosuojaimet, suojalasit, puuvillainen huivi ja kumipintaiset puuvillahansikkaat.
- Melua vaimentavat kuulosuojaimet
- CE-merkityt polykarbonaattisuojalasit, joissa on huurtumista ja naarmuuntumista vähentävä käsittely
- 100-prosenttinen puuvillahuivi
- Puuvillahansikkaat kumipinnoitetuilla nystyröillä
Toimitukseen sisältyvät varusteet
Muokkain toimitetaan alkuperäispakkauksessa ja mukana on käyttöohje. Kone on koottu valmiiksi noin 80-prosenttisesti. Jyrsin ja ohjaimet on asennettava loppuun ennen käyttöönottoa.
Ilmoitettu kokoonpanoaika on 15 minuuttia. Mukana toimitetaan lisäksi suodatin- ja tiivistesarja, johon kuuluvat ilmansuodatin, polttoainesuodatin, öljynsuodatin ja kannentiiviste.
Tekniset tiedot
Yleiset tiedot
| Malli | Euro 102 |
|---|---|
| Tyyppi | Öljykylpyiset hammaspyörät |
| Käyttövoima | Polttomoottori |
| Suositeltu työala | 250 m² |
| Maaperä | Kova |
| Käynnistys | Vetonaru |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Excalibur |
|---|---|
| Moottorin malli | D178F |
| Moottorityyppi | Diesel |
| Rakenne | Yksisylinterinen nelitahtimoottori |
| Iskutilavuus | 296 cm³ |
| Nimellisteho | 7 HP |
| Todellinen teho | 5,5 HP |
| Polttoaine | Diesel |
| Polttoaineensyöttö | Ruiskutus |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Valmistusmaa | Kiina |
Voimansiirto
| Voimansiirron tyyppi | Öljykylpyiset hammaspyörät |
|---|---|
| Eteenpäinajovaihteet | 3 |
| Peruutusvaihteet | 1 |
| Vaihteet yhteensä | 3 + 1 |
| Vaihteen käyttö | Vaihdevipu |
| Voimansiirtosarja | Keskiraskas, 3 + 1 |
Jyrsinyksikkö
| Vakiotyöleveys | 95 cm |
|---|---|
| Kavennettu työleveys | 65 cm |
| Jyrsimen halkaisija | 34 cm |
| Teräelementit | 6 |
| Terät | 24 |
| Terien käyttö | Ohjaimessa olevalla vivulla |
Varustelu
| Jyrsin | Vakiovaruste |
|---|---|
| Sivusuojalevyt | Kyllä |
| CE-turvajärjestelmä | Kyllä |
| Peruutuksen turvavipu | Kyllä |
| Takapiikki | Kyllä |
| Säädettävä takapiikki | Kyllä |
| Vanta | Lisävaruste |
| Jyrsimen levennykset | Lisävaruste |
| Sivuttaiset siirtopyörät | Lisävaruste |
| Traktoripyörät | Lisävaruste |
| Nurmikkojyrät | Lisävaruste |
| Kytkin | Kuiva kartiokytkin |
| Voimanulosotot | 2 |
| Sähkökäynnistys avaimella | Ei |
| Vetonarukäynnistys | Kyllä |
| Ohjainten korkeussäätö | Kyllä |
| Ohjainten sivuttaissäätö | Kyllä |
| Pehmustetut kumikahvat | Kyllä |
| Taitettavat tai irrotettavat ohjaimet | Kyllä |
Toimitukseen sisältyvät varusteet
| Polttoainekanisteri | 5 litraa |
|---|---|
| Moottoriöljy | 2 pulloa 10W40-öljyä |
| Käyttöohje | Kyllä |
| Suojaava peite | Kyllä |
| Suojauspakkaus | Kuulosuojaimet, suojalasit, huivi ja käsineet |
| Suodatin- ja tiivistesarja | Ilmansuodatin, polttoainesuodatin, öljynsuodatin ja kannentiiviste |
Mitat ja paino
| Nettopaino | 110 kg |
|---|---|
| Pakkaus | Lavalla |
| Pakkauksen mitat | 100 × 64 × 104 cm |
| Paino pakkauksineen | 120 kg |
| Kokoonpanoaika | 30 minuuttia |
Usein kysytyt kysymykset tuotteesta
Mitä työleveyksiä jyrsimessä voidaan käyttää?
Jyrsimen vakiotyöleveys on 95 cm, ja työleveys voidaan kaventaa 65 cm:iin irrottamalla kaksi ulointa teräelementtiä ja asentamalla sivusuojalevyt uudelleen. Erilliset levennykset ovat lisävaruste, ja niiden avulla työleveys on 125 cm sivusuojalevyillä.
Millainen moottori muokkaimessa on?
Muokkaimessa on Excalibur D178F -yksisylinterinen nelitahtinen dieselmoottori, jonka iskutilavuus on 296 cm³. Nimellisteho on 7 HP ja todellinen teho 5,5 HP. Moottori käynnistetään vetonarulla, eikä siinä ole sähkökäynnistystä avaimella.
Miten muokkaimen vaihteisto ja voimanulosotot toimivat?
Öljykylpyisessä hammaspyörävaihteistossa on kolme eteenpäinajovaihdetta ja yksi peruutusvaihde. Koneessa on kaksi voimanulosottoa. Normaali voimanulosotto pyörii myös vaihteen ollessa vapaalla, ja vaihteiston kanssa synkronoitu voimanulosotto on tarkoitettu vetotöihin. Maantieajo ei ole sallittua.
Voiko ohjaimia ja takapiikkiä säätää?
Ohjaimia voidaan säätää korkeussuunnassa ja kääntää sivusuunnassa. Takana oleva työsyvyyden säätöpiikki on korkeussäädettävä, ja sen voi asentaa joko pyörivään tai kiinteään asentoon.
Mitä tuotteeseen kuuluu toimituksessa?
Toimitukseen sisältyvät 5 litran polttoainekanisteri, kaksi pulloa 10W40-moottoriöljyä, käyttöohje, suojaava peite sekä suojauspakkaus, jossa on kuulosuojaimet, suojalasit, huivi ja käsineet. Mukana toimitetaan myös suodatin- ja tiivistesarja, johon kuuluvat ilmansuodatin, polttoainesuodatin, öljynsuodatin ja kannentiiviste.
Kuinka paljon kokoonpanoa tarvitaan ennen käyttöönottoa?
Kone on koottu valmiiksi noin 80-prosenttisesti. Jyrsin ja ohjaimet on asennettava loppuun ennen käyttöönottoa. Kokoonpanoaika on 30 minuuttia.
