Energy EY-7MDE-SA AVR dieselgeneraattori, 5 kW, yksivaiheinen, ATS, 230 V
Yksivaiheinen 5 kW dieselgeneraattori Yanmar-moottorilla, AVR-jännitteensäädöllä, sähkökäynnistyksellä ja ulkoisella automaattisella ATS-käynnistyksellä.
Dieselgeneraattori automaattisella varavoimatoiminnolla
Energy EY-7MDE-SA AVR on kiinteä, yksivaiheinen dieselgeneraattori jatkuvaan ja vaativaan käyttöön. Sen suurin teho on 5 kW ja jatkuva nimellisteho 4,5 kW. Ulkoinen ATS-järjestelmä käynnistää generaattorin automaattisesti sähkökatkon yhteydessä.
Generaattorissa on Yanmar L100V -dieselmoottori, sähkökäynnistys, kuparikäämitetty LINZ-alternattori ja AVR-jännitteensäädin. Äänieristetty maalattu teräskotelo, palamaton ääntä absorboiva materiaali ja nostokoukku tukevat käytön hallintaa, huoltoa ja siirtämistä. Laitetta ei ole tarkoitettu aurinko- tai aurinkopaneelijärjestelmien yhteyteen.
Tekniset pääominaisuudet
Generaattorin rakenne ja toiminta
EY-7MDE-SA AVR on dieselkäyttöinen yksivaihegeneraattori, jonka ulkoinen ATS-kytkentä mahdollistaa automaattisen siirtymisen verkkovirran ja generaattorin välillä. Ratkaisu on tarkoitettu tilanteisiin, joissa sähkökatko voi aiheuttaa käyttökatkoja tai muuta haittaa.

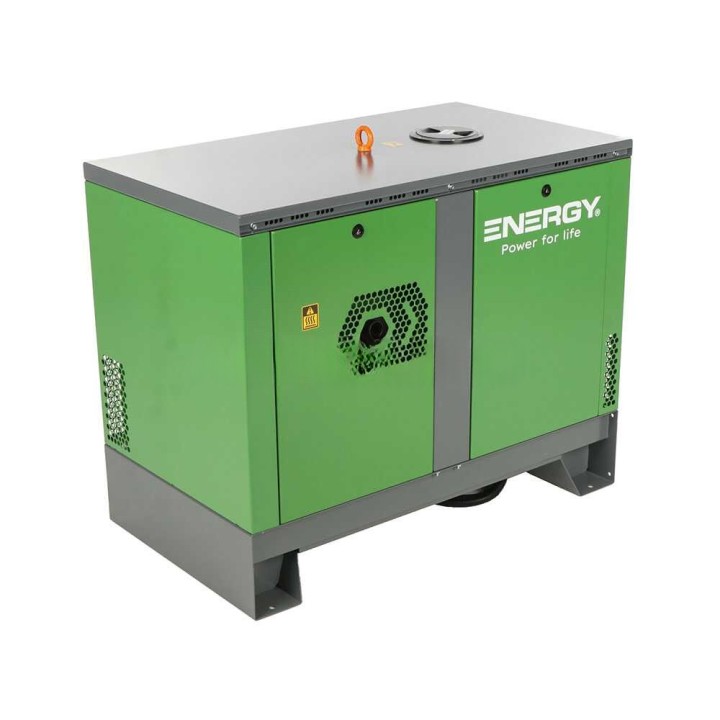

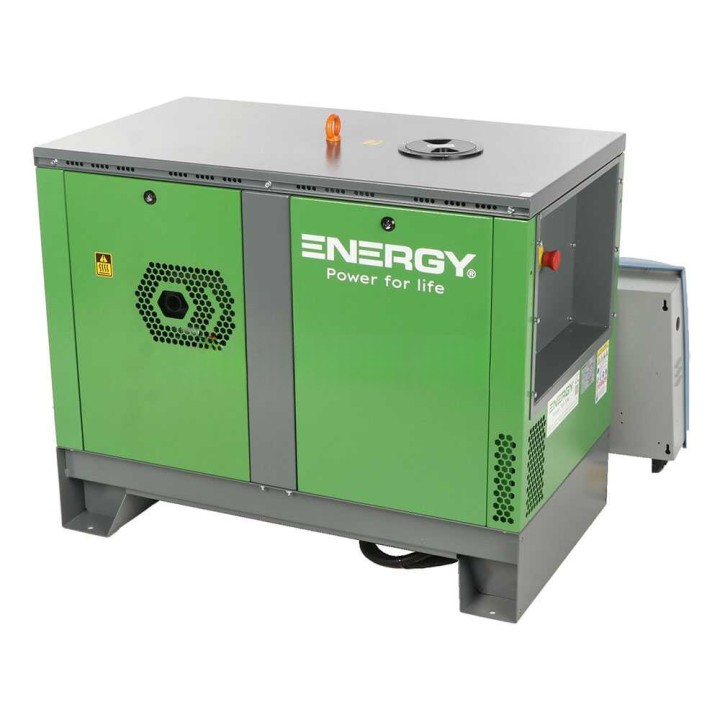

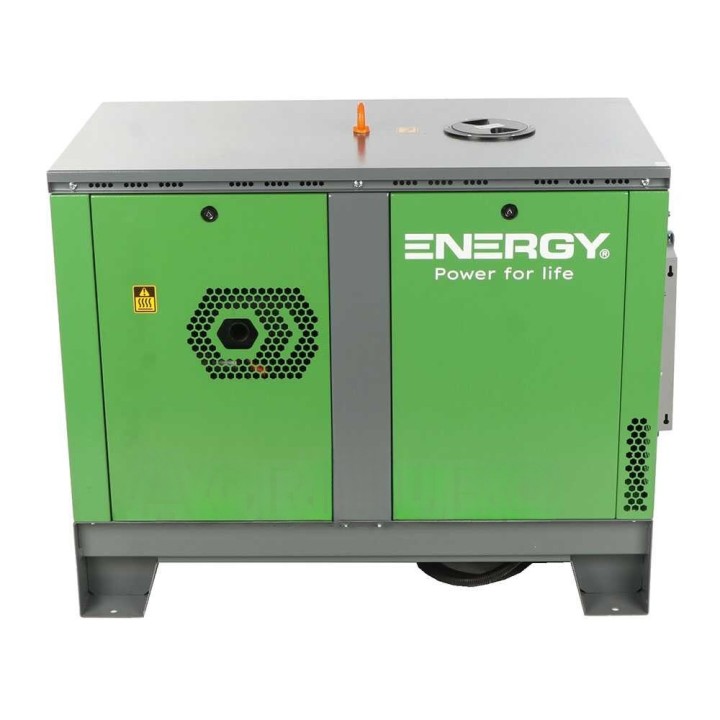

Generaattori on varustettu äänieristetyllä maalatulla teräskotelolla, palamattomalla ääntä absorboivalla materiaalilla, äänenvaimentimella ja yläpuolisella nostokoukulla. Moottori- ja alternaattoritiloihin pääsee käsiksi huoltoa varten.
AVR-järjestelmä vakauttaa lähtöjännitettä kuormituksen vaihteluissa. Laitetta ei saa käyttää aurinko- tai aurinkopaneelijärjestelmien energian tuottamiseen, akkujen lataamiseen tai niiden ylläpitolataukseen.

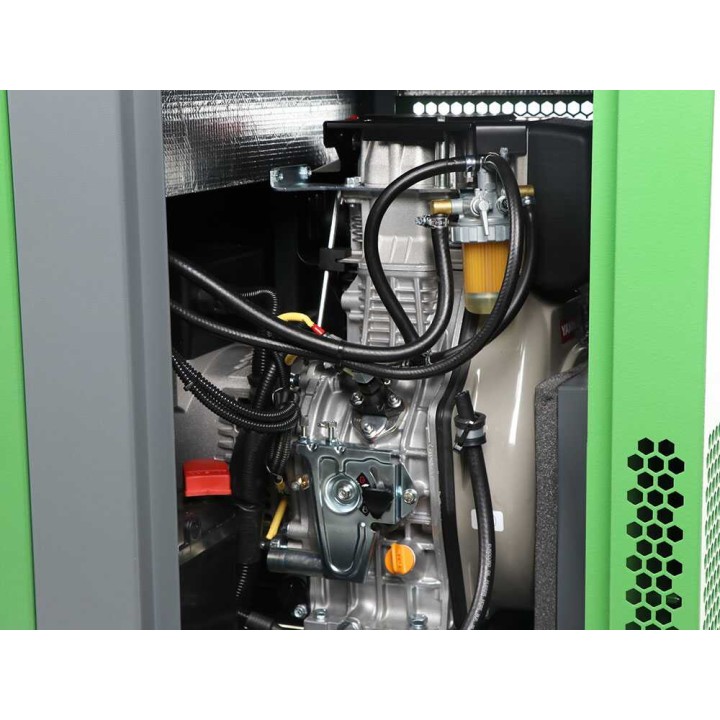

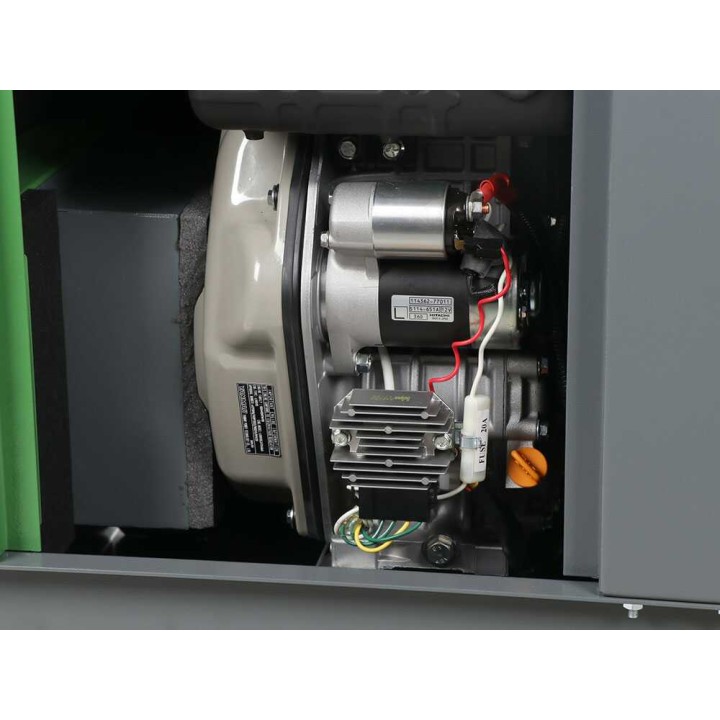

Yanmar L100V -dieselmoottori

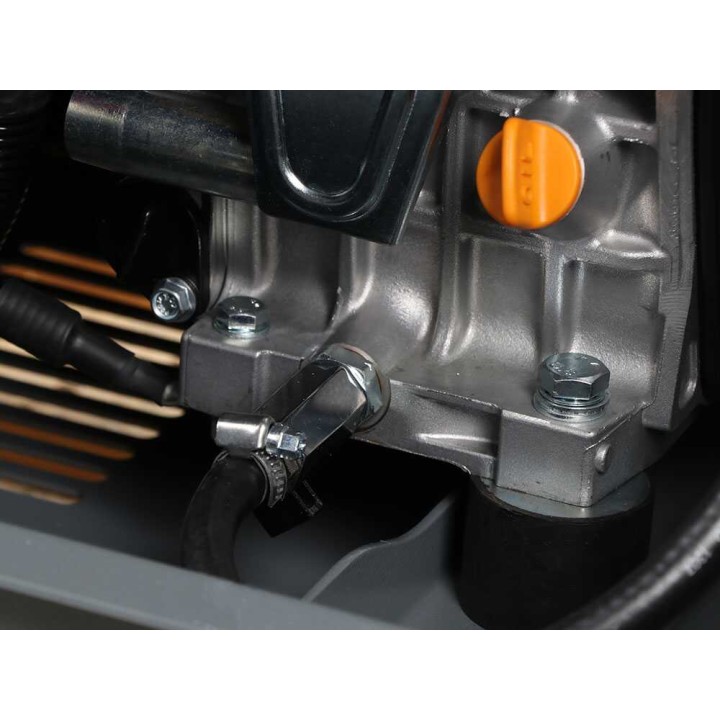

Generaattorin voimanlähteenä on Yanmar L100V -dieselmoottori. Moottorissa on suorasuihkutus, ilmajäähdytys ja 435 cm³:n iskutilavuus. Moottorin suurin kierrosluku on 3 000 r/min.
- Nimellisteho: 8,6 HP
- Tehollinen teho: 7,7 HP
- Polttoainesäiliö: 4,4 l
- Öljytilavuus: 1,6 l
- Puristussuhde: 20:1
- Öljykylpyvoitelu
Moottori toimitetaan ilman öljyä. Lue käyttöohje huolellisesti ennen ensimmäistä käynnistystä.
LINZ-alternaattori ja tuotettu teho
Generaattorissa on LINZ E1E10M I -alternaattori, jonka käämitys on kuparia. Alternaattorin nimellisjännite on 230 V ja toimintataajuus 50 Hz.
AVR-säädin valvoo lähtöjännitettä sähköisesti ja vähentää kuormituksen vaihteluihin liittyviä jännitteen pudotuksia ja nousuja. Suurin yksivaiheteho on 5 kW ja jatkuva COP-teho 4,5 kW.

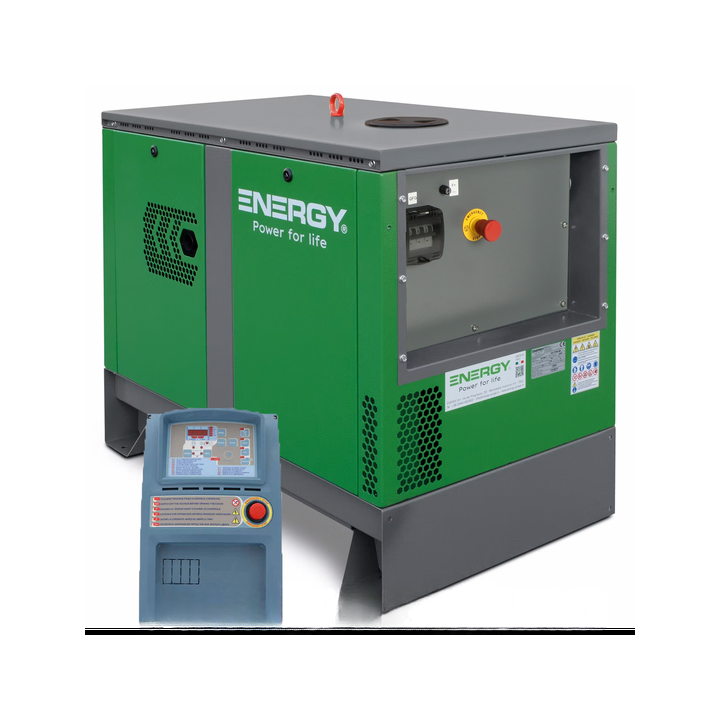

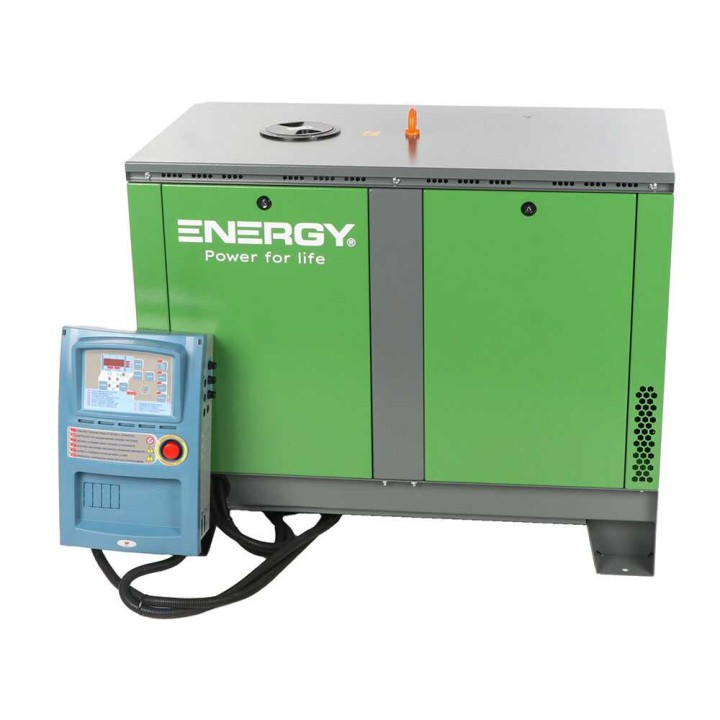

ATS-ohjaus ja automaattinen käynnistys

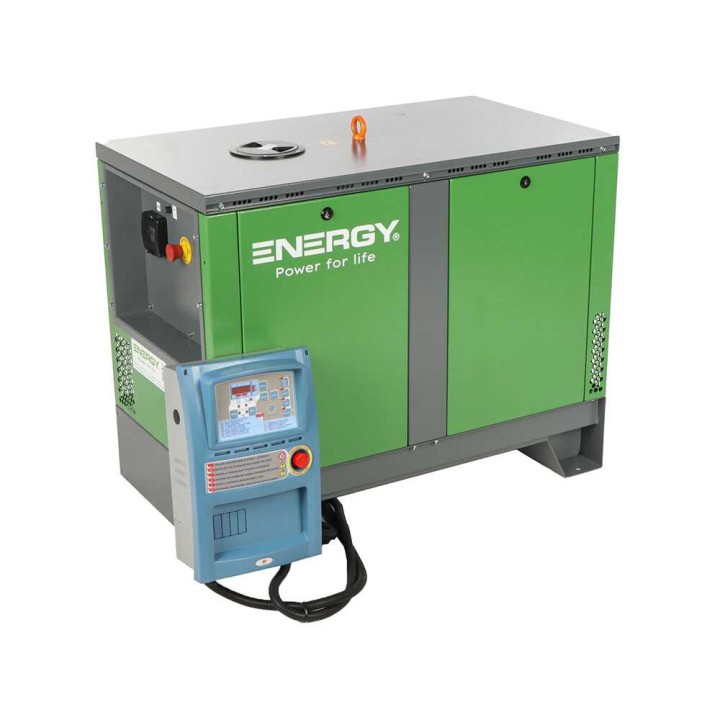

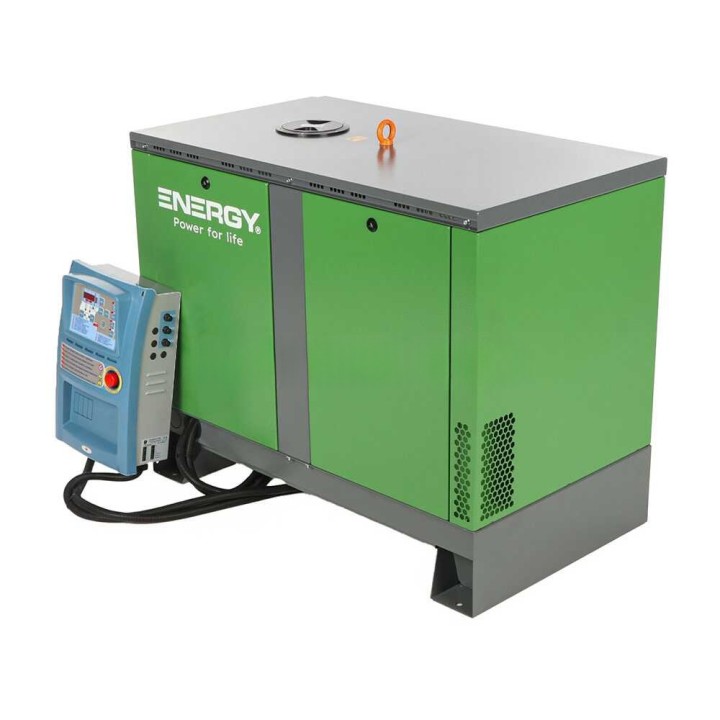

Ulkoinen ATS-ohjausyksikkö liitetään sähköverkkoon ja generaattoriin. Se käynnistää generaattorin automaattisesti verkkovirran katketessa. Kytkentä omaan sähköjärjestelmään tulee teettää pätevällä sähköasentajalla.
Digitaalinen näyttö näyttää generaattorin hallintaan liittyviä tietoja. Ohjauspaneelin toiminnot ovat:
- RESET: lukitsee ohjaimen ja kuittaa hälytyskoodin
- AUT: automaattinen käyttötila
- MAN: manuaalinen käyttötila
- TEST: automaattisen testin käynnistys ja pysäytys
- START: manuaalinen käynnistys
- STOP: manuaalinen pysäytys
- GEN: generaattorin kontaktorin sulkeminen manuaalitilassa
- MAINS: verkkokontaktorin sulkeminen manuaalitilassa
- MEAS: näytettävän mittaustiedon valinta
Käyttöohjeessa kuvataan myös hälytykset ja merkkivalot.

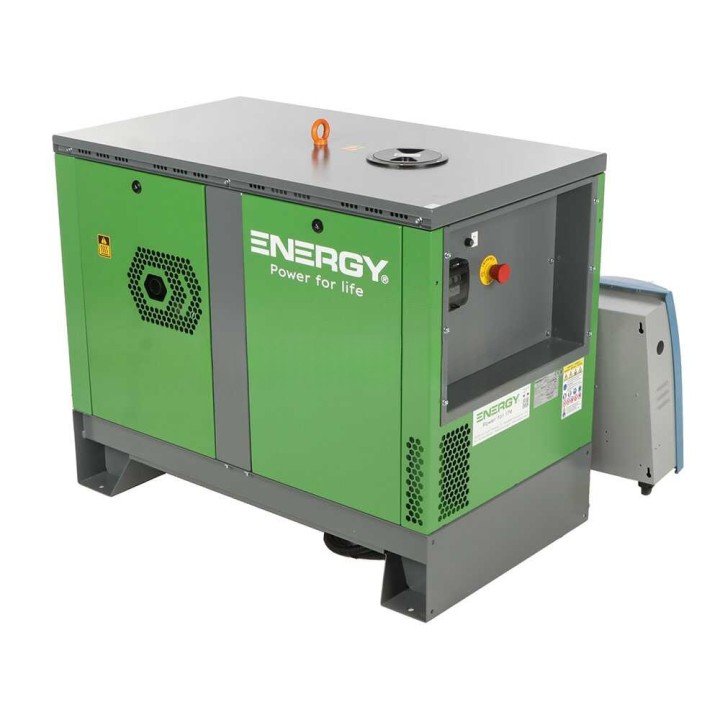

Muut rakenteelliset ominaisuudet
- Yläpuolinen nostokoukku
- Ääntä absorboivat sivupaneelit
- Hätäpysäytys
- Sivupaneelien avaaminen mukana toimitettavalla avaimella
- Polttoainesäiliön korkki
- Pääkytkin
Generaattorin tehon mitoittaminen
Tarvittava generaattoriteho määritetään liitettävän laitteen kulutuksen ja käynnistyskerroin perusteella.
Tarvittava teho = laitteen kulutus × käynnistyskerroin
Käynnistyskerroin huomioi laitteen käynnistysvaiheessa hetkellisesti kasvavan kulutuksen. Esimerkiksi 1 500 W:n kompressori kertoimella 2 tarvitsee 3 000 W:n käynnistystehon. Valitse generaattori, jonka teho on vähintään laskelman mukainen, ja tarkista kulutustiedot laitteen käyttöohjeesta tai arvokilvestä.
Esitetty laskentatapa on suuntaa-antava. Käyttötarkoitukseen sopiva generaattoriteho tulee määrittää liitettävien laitteiden todellisten kulutus- ja käynnistystietojen perusteella.
Toimitukseen sisältyy
- Kaksi 10W40-moottoriöljypulloa
- Käyttö- ja huolto-ohjeet
- Alkuperäinen pakkaus puulavalla
- Sivupaneelien avaamiseen tarkoitettu avain
Tekniset tiedot
Yleiset tiedot
| Malli | EY-7MDE-SA AVR |
|---|---|
| Tyyppi | Äänieristetty koteloversio |
| Rakenne | Kiinteä |
| Polttoaine | Diesel |
| Virta | Yksivaiheinen |
| Jännite | 230 V |
| Taajuus | 50 Hz |
| AVR-vakautus | Kyllä |
| Invertterijärjestelmä | Ei |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Yanmar |
|---|---|
| Malli | L100V |
| Sylinterit | 1 |
| Iskutilavuus | 435 cm³ |
| Moottorityyppi | Yksisylinterinen, suorasuihkutteinen |
| Jäähdytys | Ilma |
| Enimmäiskierrosluku | 3 000 r/min |
| Nimellisteho | 8,6 HP |
| Tehollinen teho | 7,7 HP |
| Polttoaineen syöttö | Ruiskutus |
| Voitelu | Öljykylpy |
| Puristussuhde | 20:1 |
| Moottorin säiliö | 4,4 l |
| Öljytilavuus | 1,6 l |
Alternaattori ja teho
| Alternaattori | LINZ E1E10M I, Made in Italy |
|---|---|
| Käämitys | Kupari |
| Jatkuva yksivaiheteho | 4,5 kW |
| Enimmäisteho | 5 kW |
Varustelu
| Automaattinen ATS-käynnistys | Kyllä, ulkoinen |
|---|---|
| Sähkökäynnistys | Kyllä |
| Käynnistysakku | Kyllä |
| Akun latausmoduuli | Kyllä |
| Äänieristys | Kyllä |
| Suurennettu polttoainesäiliö | Kyllä |
Mitat ja pakkaus

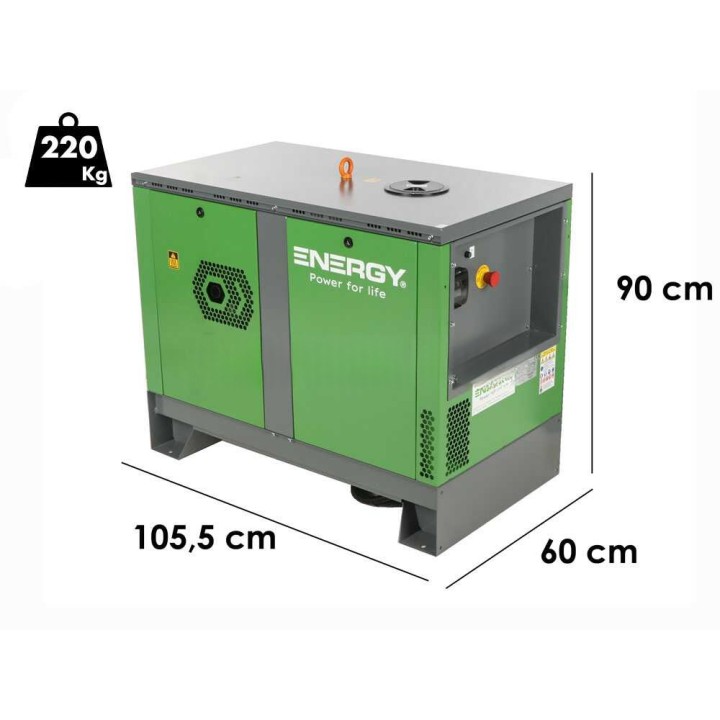

| Tuotteen mitat (P × L × K) | 105,5 × 60 × 90 cm |
|---|---|
| Nettopaino | 220 kg |
| Pakkaus | Alkuperäinen laatikko puulavalla |
| Pakkauksen mitat (P × L × K) | 120 × 80 × 126 cm |
| Paino pakkauksineen | 260 kg |
| Toimitustila | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Mitkä ovat generaattorin mitat ja paino?
Generaattorin mitat ovat 105,5 × 60 × 90 cm ja nettopaino 220 kg. Pakkausmitat ovat 120 × 80 × 126 cm ja paino pakkauksineen 260 kg.
Miten automaattinen käynnistys toimii sähkökatkon aikana?
Ulkoinen ATS-ohjausyksikkö liitetään sähköverkkoon ja generaattoriin, ja se käynnistää generaattorin automaattisesti verkkovirran katketessa. Kytkentä omaan sähköjärjestelmään tulee teettää pätevällä sähköasentajalla.
Kuinka paljon tehoa generaattori tuottaa?
Jatkuva yksivaiheteho on 4,5 kW ja enimmäisteho 5 kW. Nimellisjännite on 230 V ja toimintataajuus 50 Hz.
Mitä polttoainetta generaattori käyttää ja millainen moottori siinä on?
Generaattori käyttää dieseliä, ja siinä on Yanmar L100V -dieselmoottori. Moottorin iskutilavuus on 435 cm³, nimellisteho 8,6 HP ja polttoainesäiliön tilavuus 4,4 l.
Onko generaattori toimitettaessa valmiiksi koottu?
Generaattori toimitetaan valmiiksi koottuna. Toimitukseen sisältyvät kaksi 10W40-moottoriöljypulloa, käyttö- ja huolto-ohjeet sekä sivupaneelien avaamiseen tarkoitettu avain.
Voiko generaattoria käyttää aurinko- tai aurinkopaneelijärjestelmän kanssa?
Generaattoria ei ole tarkoitettu aurinko- tai aurinkopaneelijärjestelmien energian tuottamiseen, akkujen lataamiseen tai niiden ylläpitolataukseen.
