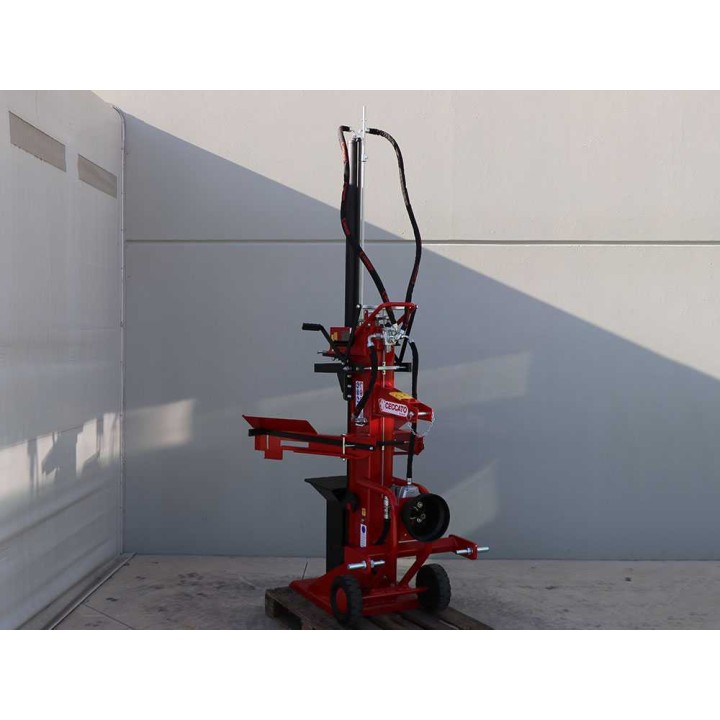

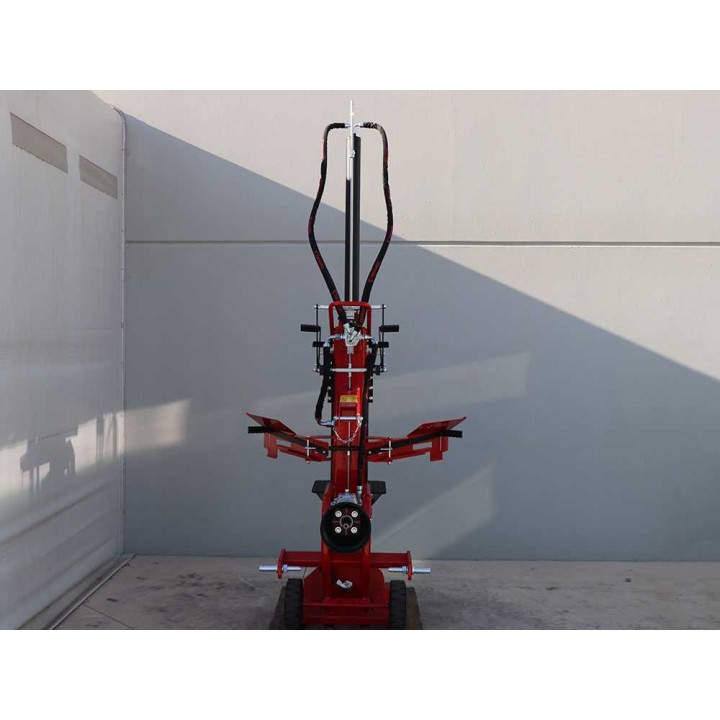

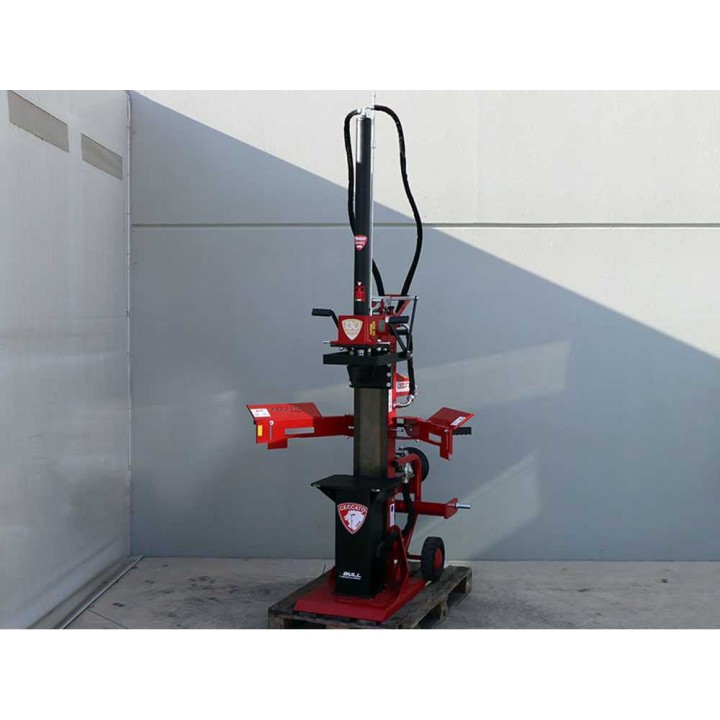

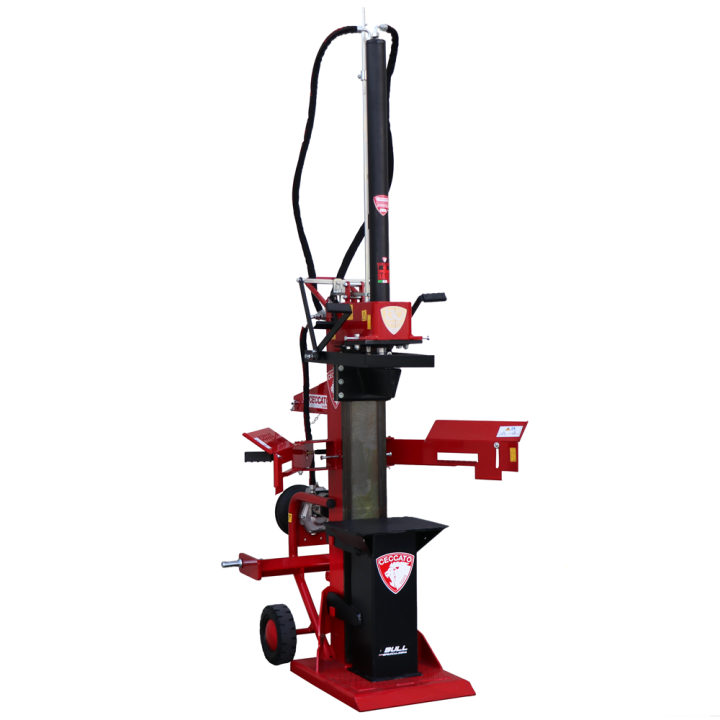

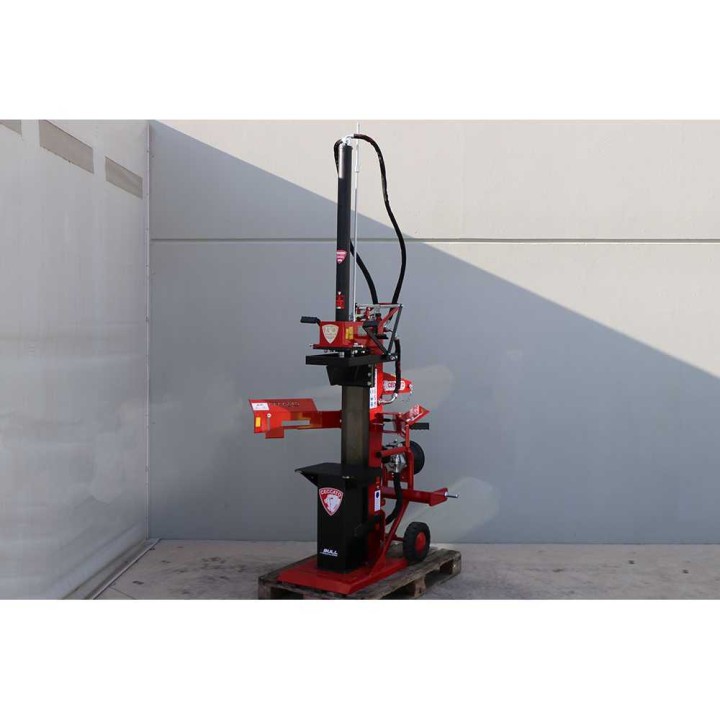

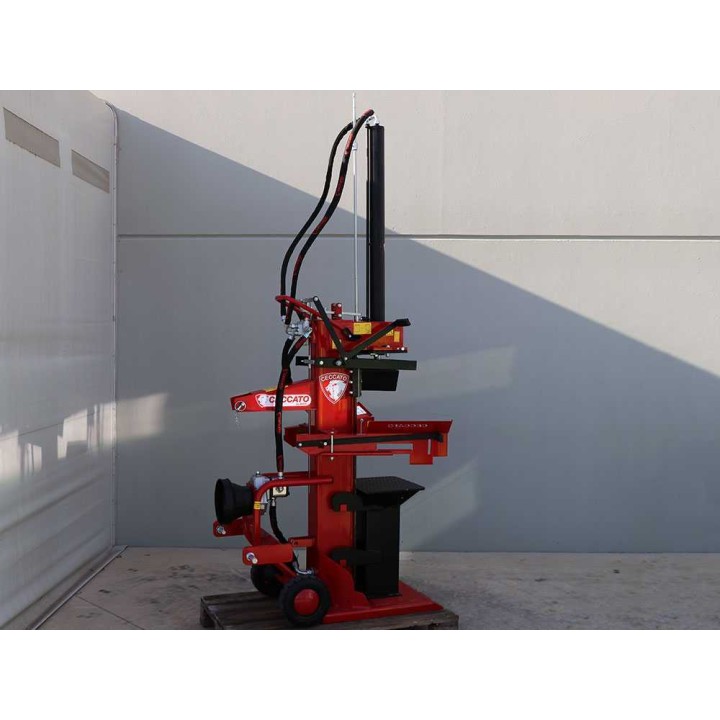

Ceccato Olindo SPLT13.11 pystysuora traktorikäyttöinen halkomakone, 13 t, 110 cm kuvat
Ceccato Olindo SPLT13.11 pystysuora traktorikäyttöinen halkomakone, 13 t, 110 cm
Traktorikäyttöinen pystysuora halkomakone 13 tonnin halkaisuvoimalla, 110 cm:n männän iskulla ja enintään 60 cm:n runkohalkaisijalle.

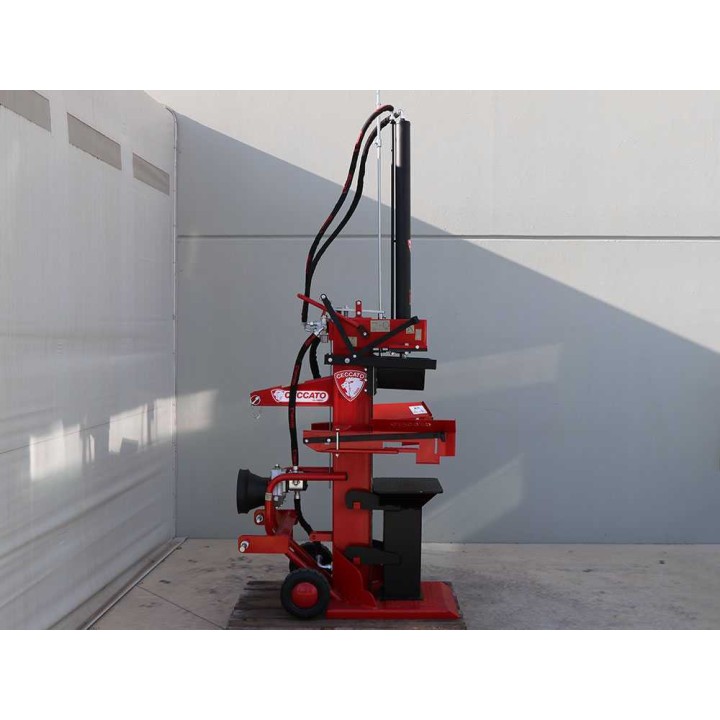

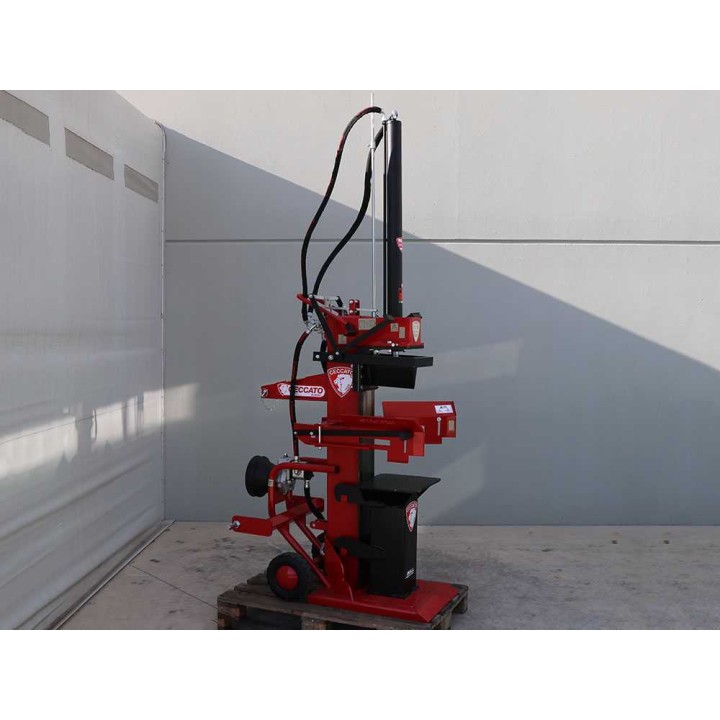

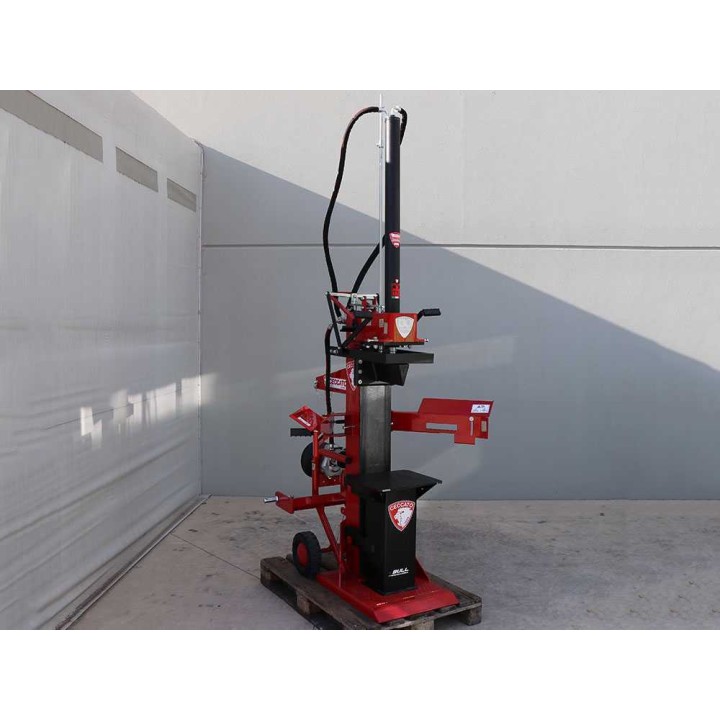

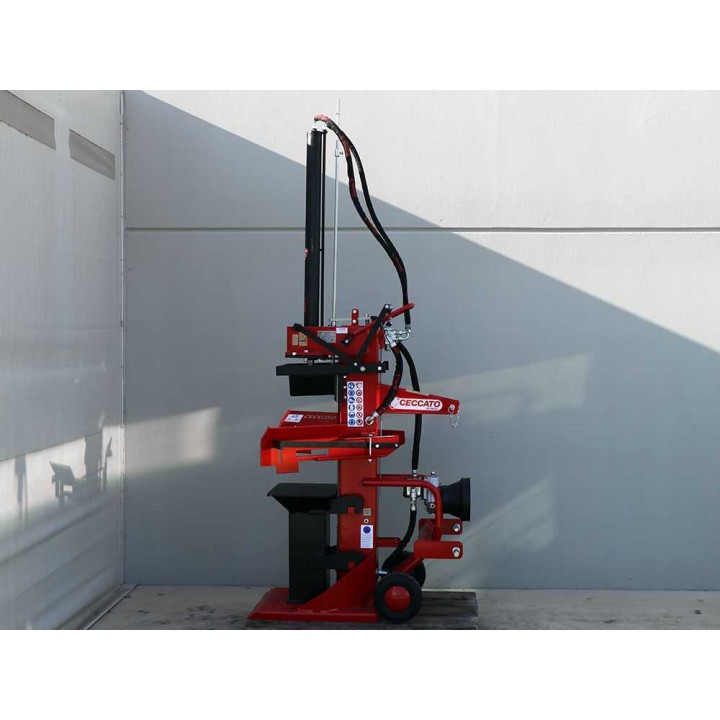

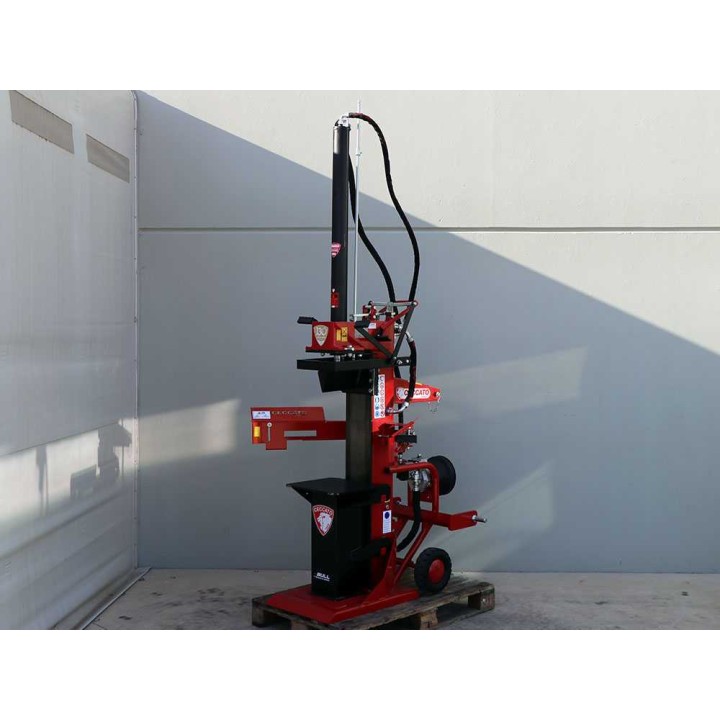

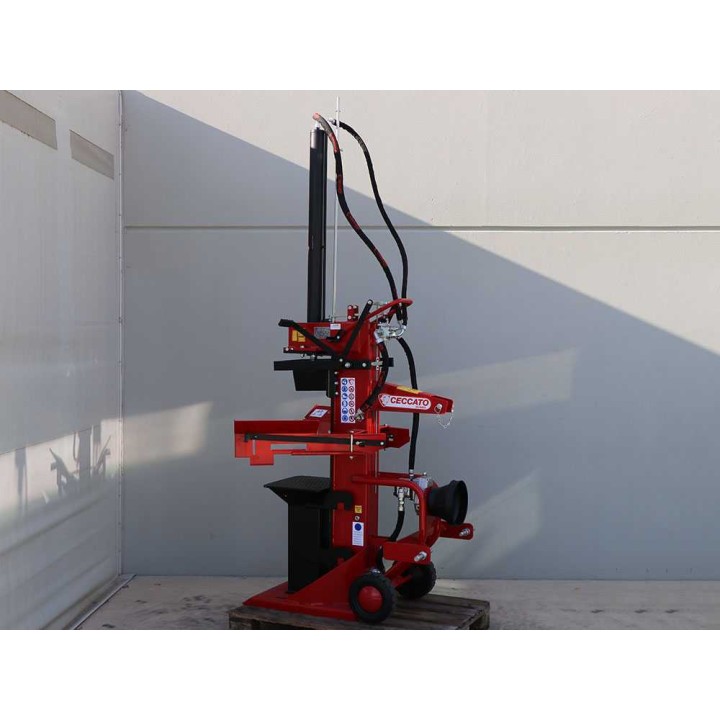

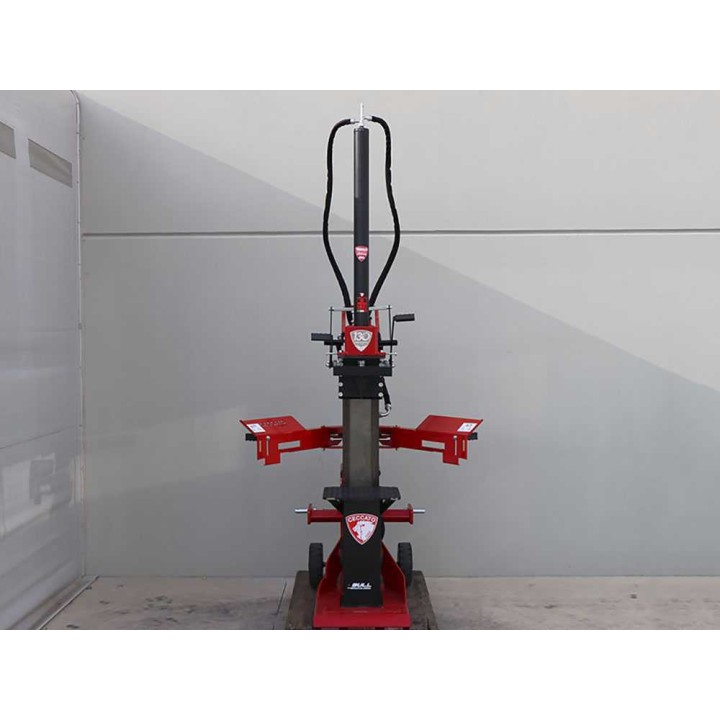

Ceccato Olindo SPLT13.11 -pystysuora halkomakone
SPLT13.11 on traktorin voimanoton kautta käytettävä pystysuora halkomakone ammattimaiseen puunkäsittelyyn. Hydraulinen järjestelmä tuottaa nimellisesti 13 tonnin halkaisuvoiman, ja koneella voidaan käsitellä enintään 114 cm korkeita sekä halkaisijaltaan 60 cm:n runkoja.
Koneessa on 110 cm:n männän isku, kaksinopeuksinen toiminta, säädettävä päätyrajoitus ja kuljetusta varten kokoon taittuva mäntä. Kolmipistekiinnitys, kuljetuspyörät ja kaksikäsikäyttöiset hallintalaitteet tukevat koneen siirtämistä ja turvallista käyttöä.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
SPLT13.11 on pystysuora, traktorin voimanotolla toimiva halkomakone. Suuri halkaisukiila kulkee teräksistä ohjainta pitkin pronssisten liukupintojen varassa. Rakenne tukee sylinterin ohjausta myös kuormituksen aikana.
Traktoriin kone liitetään nivelakselilla ja voimanottoakselilla. Suuren virtaaman hydraulipumppu on sijoitettu voimansiirron yhteyteen, ja koneen runko toimii hydraulisäiliönä.
Halkaisuvoima on 13 tonnia. Yläosan lisähallintalaitteilla voidaan käsitellä enintään 114 cm korkeita runkoja. Koneessa on turvakaari, säädettävä automaattinen päätyrajoituksen ohjaus ja kuljetusta varten kokoon taittuva mäntä.
Turvallisuusrakenne
Halkaisukiila on kallistettu 3° kohti runkoa. Pohjalevyn paksuus on 55 mm, ja levy ulottuu 100 mm kiilan reunan ulkopuolelle. Kiilan pääteasennossa pohjalevyn ja kiilan väliin jää 100 mm:n etäisyys.
Ylä- ja alahallintalaitteiden vivut on mitoitettu vaatimusten mukaisesti. Alempien tukivarsien vivut on muotoiltu vähentämään rungon kaatumista käyttäjää kohti. Hydrauliletkut on suojattu punotulla suojuksella ja teräskiinnikkeillä.
Koneessa on vaaditut turvamerkinnät ja käyttö- ja huolto-ohjeet. Malli täyttää DIN EN 609-1:2017 -standardin vaatimukset.
Traktorikäyttö ja hydrauliikka
Kone liitetään traktoriin nivelakselilla ja kolmipistekiinnityksellä. Kaksoishydraulipumppu toimii enintään 230 barin paineella ja tuottaa 4–19 l/min:n virtaaman. Pumppu syöttää öljyn säiliöstä hydraulisylinterille, joka liikuttaa halkaisukiilaa.
Voimansiirron hammaspyörät ovat karkaistua terästä ja toimivat öljykylvyssä. Alumiinivaluinen ulkokuori suojaa voimansiirtoa, joka siirtää traktorin vääntömomentin hydraulipumpulle. Hydraulipiirissä on metallinen kasettisuodatin.
- Voimanottoakselin nimellisnopeus: 540 RPM
- Hydraulisäiliö: 16 l
- Hydraulisylinterin ulkohalkaisija: 80 mm
- Männänvarren halkaisija: 40 mm
- Männän nopeudet: 23 cm/s ja 9 cm/s
- Paluu-nopeus: 15 cm/s
Kiila ja mäntä
Halkaisukiila on valmistettu lujasta valuteräksestä, ja sen halkaisupituus on 26 cm. Mäntä liikkuu 110 cm:n matkalla teräksistä ohjainta pitkin. Ohjaimet on valmistettu lujasta ABS-materiaalista, ja niiden vaihdettavat pronssiset liukupinnat suojaavat kantavaa teräslevyä.
Männän isku voidaan säätää lyhyille pölleille sopivaksi, jolloin työliike lyhenee. Erilliset säätimet rajoittavat kiilan nousua ja laskua. Mäntä voidaan irrottaa ja taittaa kokoon koneen korkeuden pienentämiseksi kuljetuksen tai säilytyksen aikana.
Hydraulisylinterin ulkohalkaisija on 80 mm ja männänvarren halkaisija 40 mm.
Kaksikäsikäyttö ja nopeudensäätö
Koneessa on ylä- ja alahallintalaitteet sekä kaksinopeuksinen hydraulipiiri. Molempia hallintavipuja käytetään samanaikaisesti kahdella kädellä, mikä pitää käyttäjän kädet erillään halkaisualueelta.
Kevyempi painallus liikuttaa mäntää nopeammin pienemmällä halkaisuvoimalla. Kun kahvoihin kohdistetaan suurempi paine, mäntä hidastuu ja halkaisuvoima kasvaa enintään 13 tonniin. Nopeutta ja voimaa säädetään siten hallintavipujen painalluksella.
- Ylävivut: yläosan kaksikäsikäyttöiset hallintalaitteet
- Alavivut: alemman käyttöasennon kaksikäsikäyttöiset hallintalaitteet
Runko, pohjalevy ja siirtäminen
Runko on valmistettu paksuseinäisistä emaloiduista teräsprofiileista. Suljettu runkorakenne on vahvistettu etupuolen tasaisella teräslevyllä, jota pitkin halkaisukiila liikkuu. Liukulevy on valmistettu karkaistusta lujasta teräksestä.
Pohjalevyn korkeus on 55 mm, ja kokonaispituus on 69 cm. Koneessa on 27 cm:n kuljetuspyörät, ja kolmipistekiinnitykseen kuuluvat ylä- ja alakiinnitykset sekä nostokohta.
Halkaisu maassa on mahdollinen irrotettavan alustalevyn avulla. Rungossa on myös pöllin sivuttaiset tukireunat.
Muut varusteet ja säädöt
Koneessa on kiilan nousun pysäyttävä lukitus, joka voidaan aktivoida, jos halko juuttuu kiilaan. Hydraulisessa jakoventtiilissä on öljyn täyttöaukko, öljytason tarkistus ja metallinen kasettisuodatin.
Männän iskun säätö mahdollistaa lyhyiden pölkkyjen käsittelyn. Koneessa on vaihdettavat männän sivuohjaimet, irrotettava maahalkaisualusta ja paksu pohjalevy.
- Hydraulisäiliön täyttöaukko ja öljytason tarkistus
- Metallinen kasettisuodatin hydraulipiirissä
- Säädöt kiilan nousun ja laskun rajoittamiseen
- Irrotettava alusta maassa halkaisemista varten
- Vaihdettavat liukupinnat männän ohjaimissa
Toimitukseen sisältyy
Kone toimitetaan huolellisesti pakattuna kuormalavalla.
- Käyttö- ja huolto-ohjeet
- Kolmipistekiinnityksen tapit traktoriin
Tekniset tiedot
Yleiset tiedot
| Merkki | Ceccato Olindo |
|---|---|
| Malli | SPLT13.11 |
| Tyyppi | Pystysuora halkomakone |
| Käyttö | Traktorikäyttöinen |
| Nimellinen halkaisuvoima | 13 t |
| Kaksinopeuksinen toiminta | Kyllä |
| Halkaisu alustalla | Kyllä |
| Halkaisu maassa | Kyllä |
| Alustan asennot | 1 |
| Valmistusmaa | Italia |
Traktorin voimansiirto
| Voimanoton nopeus | 540 RPM |
|---|---|
| Voimansiirto | Traktorin voimanottoakseli |
| Kolmipistekiinnitys | Kyllä |
Hydrauliikka
| Pumpun tyyppi | Hydraulinen |
|---|---|
| Pumppujen määrä | Kaksi |
| Virtaama | 4–19 l/min |
| Enimmäispaine | 230 bar |
| Hydraulisäiliö | Kyllä |
| Hydraulisylinterin ulkohalkaisija | 80 mm |
| Männänvarren halkaisija | 40 mm |
| Männän nopeus | 23 cm/s |
| Männän nopeus, toinen nopeus | 9 cm/s |
| Paluu-nopeus | 15 cm/s |
| Hydrauliöljyn määrä | 16 l |
Halkaisulaitteisto
| Männän isku | 110 cm |
|---|---|
| Iskun säätö lyhyille pölkyille | Kyllä |
| Rungon enimmäiskorkeus | 114 cm |
| Rungon enimmäishalkaisija | 60 cm |
| Kiilan halkaisupituus | 26 cm |
Varustelu
| Runko | Suljettu runkorakenne etulevyllä |
|---|---|
| Turvavipu pystysuoraan halkomiseen | Kyllä |
| Sivuttaiset tukivarret | Ei |
| Sivuttaiset tukireunat | Kyllä |
| Pöllin nostojärjestelmä | Ei |
| Kuljetusta varten kokoon taittuva mäntä | Kyllä |
| Pöllin tukialusta | Kyllä |
| Vaihdettavat kiilan ohjaimet | Kyllä |
| Öljyn kasettisuodatin | Kyllä |
| Pyörillä varustettu kuljetusalusta | Kyllä |
| Takapyörien halkaisija | 27 cm |
Toimitukseen sisältyvät varusteet
| Ristikiila | Ei |
|---|---|
| Halkaisua levittävä kiila | Ei |
| Käyttöohje | Kyllä |
| Kolmipistekiinnityksen tapit | Kyllä |
Mitat ja pakkaus
| Tuotteen mitat (P × L × K) | 100 × 80 × 180 cm |
|---|---|
| Nettopaino | 250 kg |
| Pakkaus | Kuormalavalla |
| Pakkausmitat (P × L × K) | 105 × 80 × 190 cm |
| Bruttopaino pakkauksineen | 260 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoamisaika | 15 minuuttia |
Usein kysytyt kysymykset tuotteesta
Millaisia runkoja halkomakoneella voidaan käsitellä?
Koneella voidaan käsitellä enintään 114 cm korkeita ja halkaisijaltaan enintään 60 cm:n runkoja. Nimellinen halkaisuvoima on 13 t.
Miten halkomakone liitetään traktoriin?
Kone liitetään traktoriin nivelakselilla ja kolmipistekiinnityksellä. Voimanoton nimellisnopeus on 540 RPM.
Voiko koneella halkaista puita maassa?
Halkaisu maassa on mahdollista irrotettavan alustalevyn avulla.
Miten männän liikettä voidaan säätää?
Männän isku on 110 cm, ja sitä voidaan säätää lyhyille pölkyille sopivaksi. Kiilan nousua ja laskua voidaan rajoittaa erillisillä säätimillä.
Mitkä ovat koneen mitat ja paino?
Tuotteen mitat ovat 100 × 80 × 180 cm ja nettopaino 250 kg. Pakkausmitat ovat 105 × 80 × 190 cm ja bruttopaino pakkauksineen 260 kg.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät käyttö- ja huolto-ohjeet sekä kolmipistekiinnityksen tapit traktoriin. Kone toimitetaan kuormalavalla.
