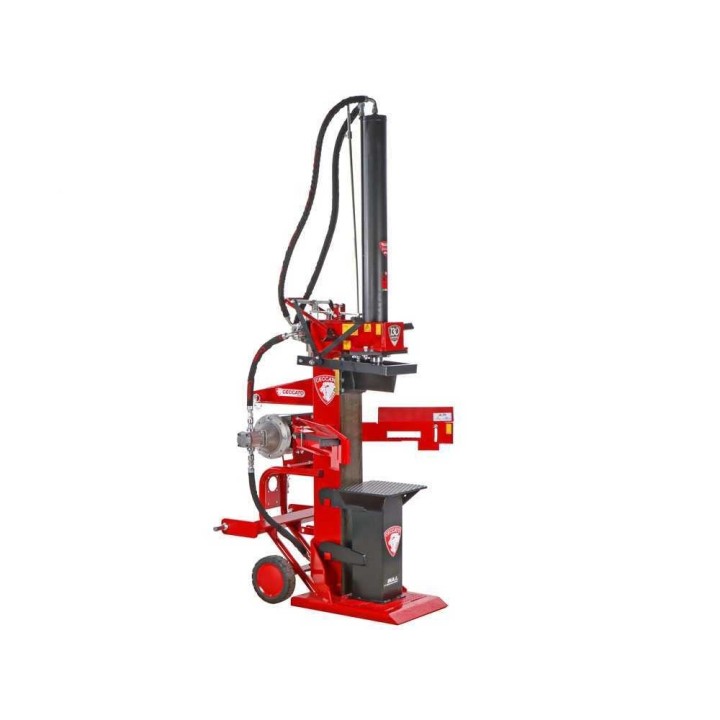

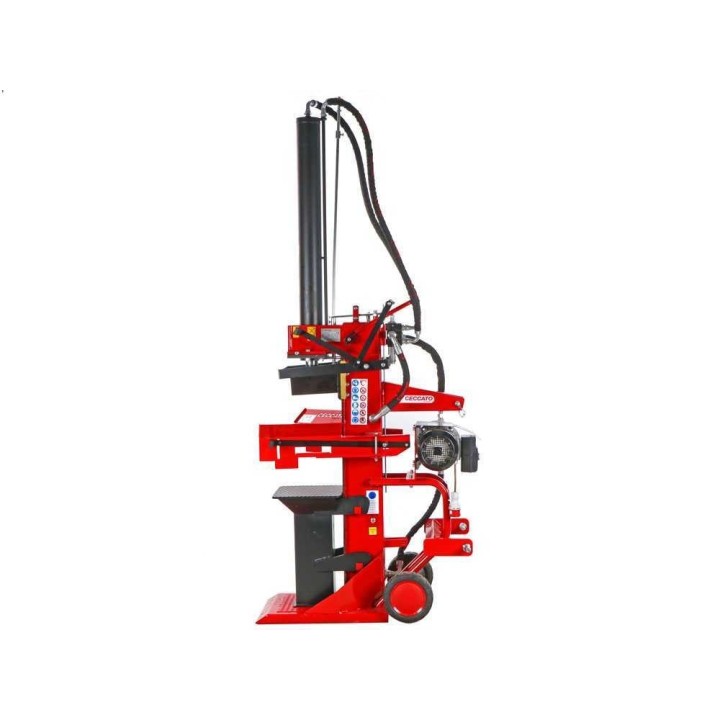

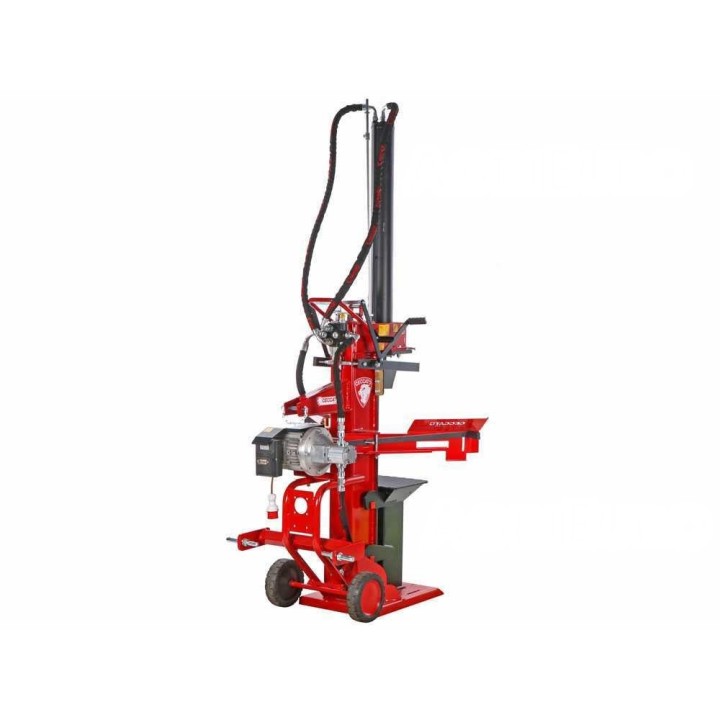

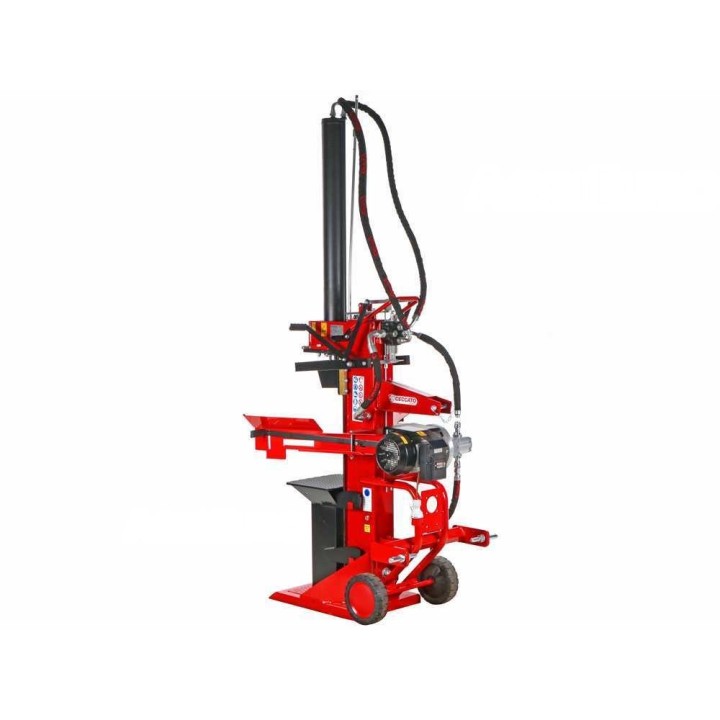

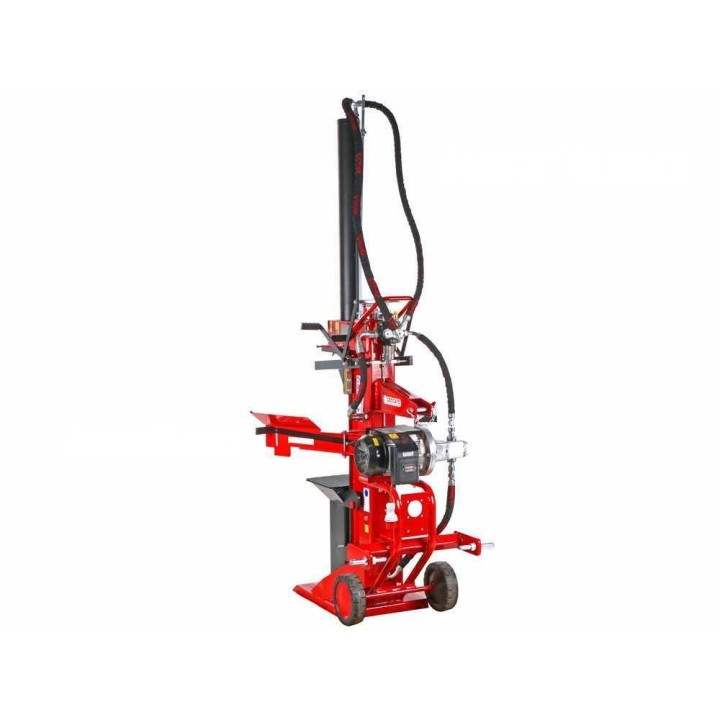

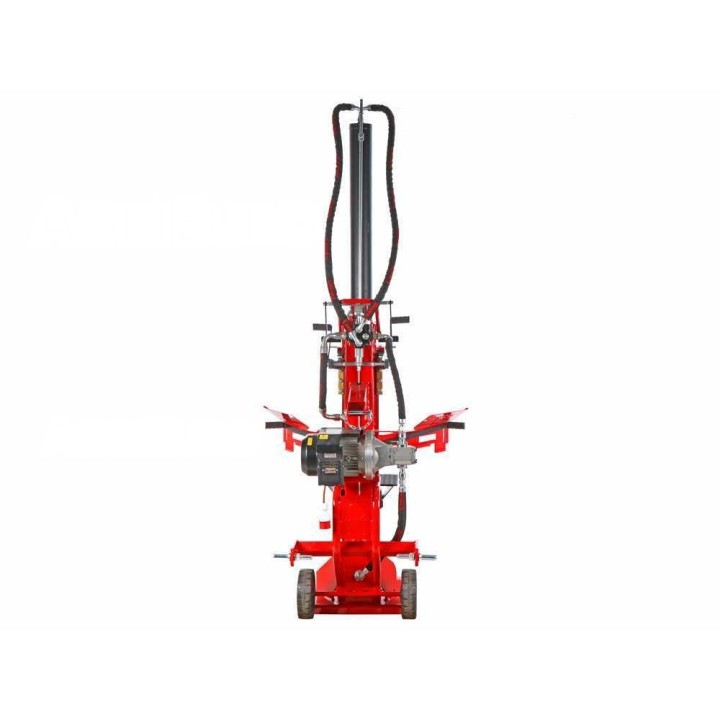

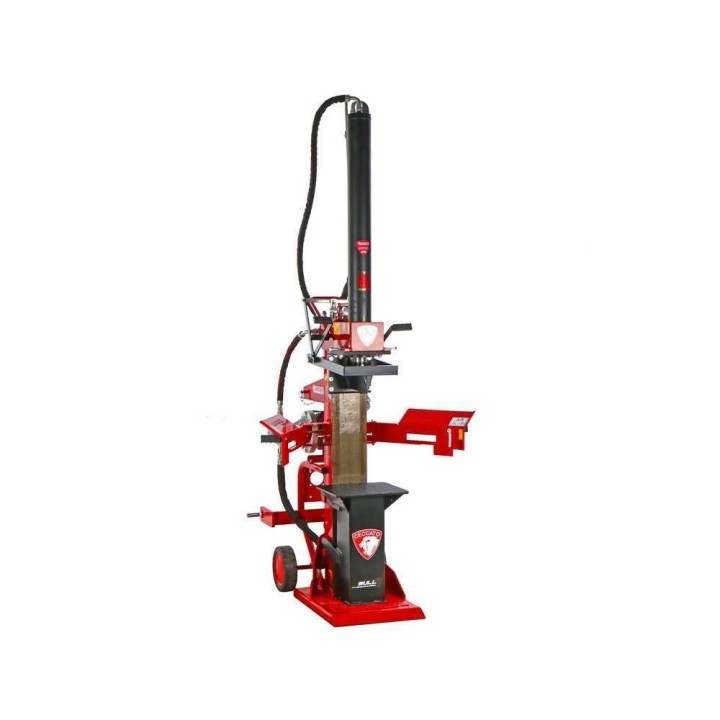

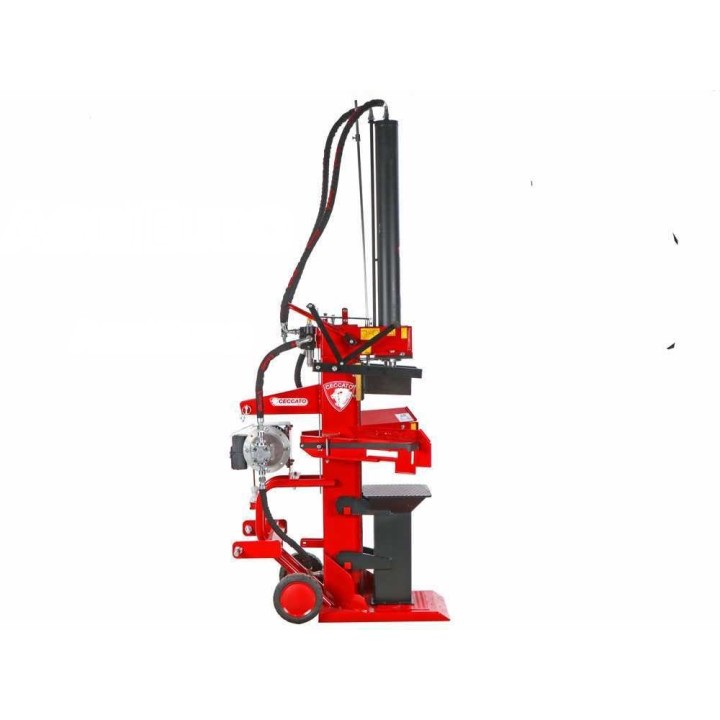

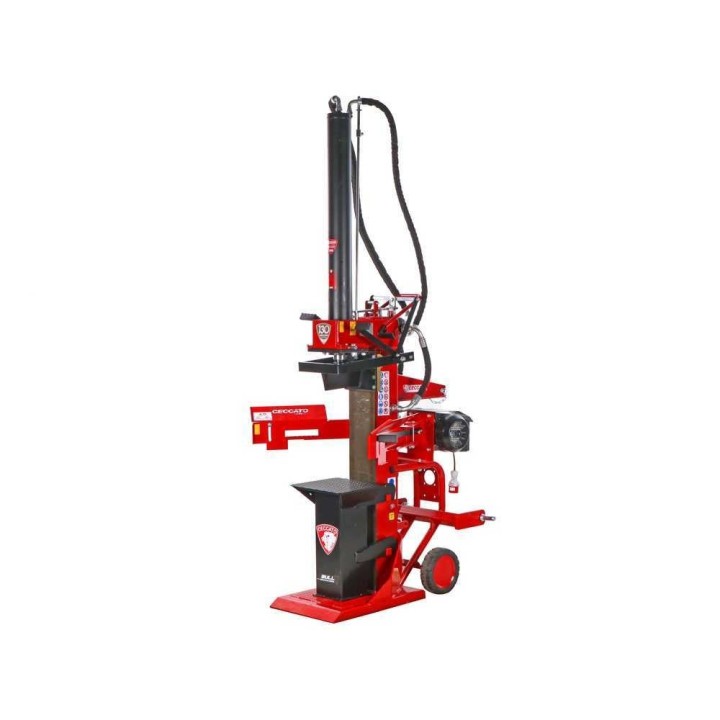

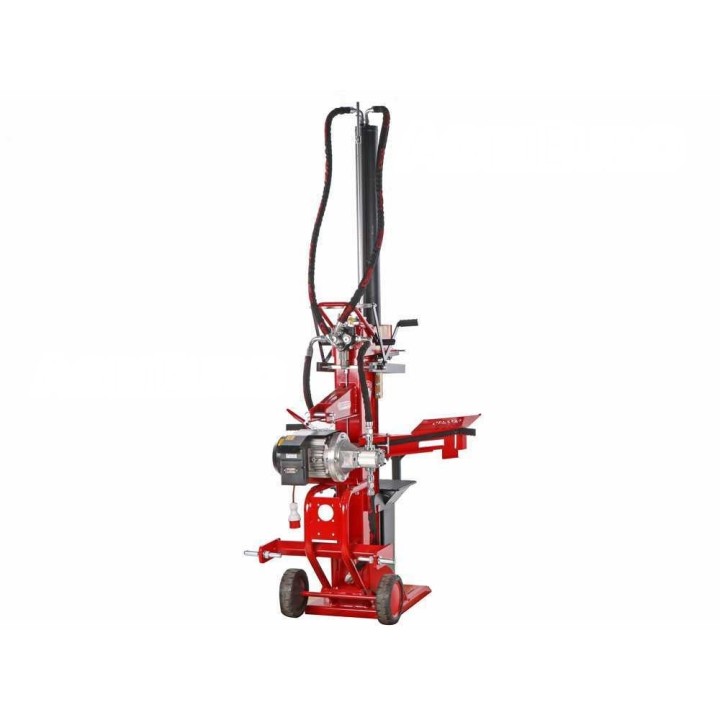

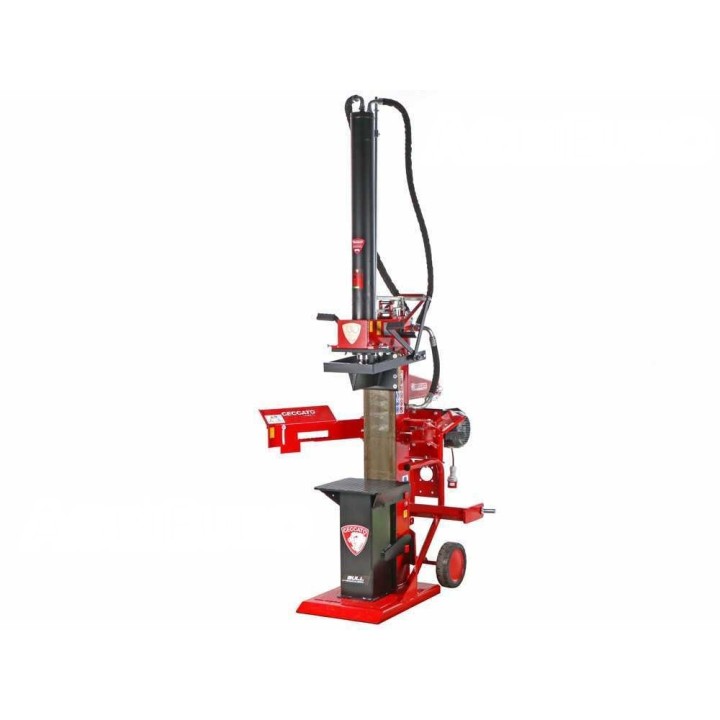

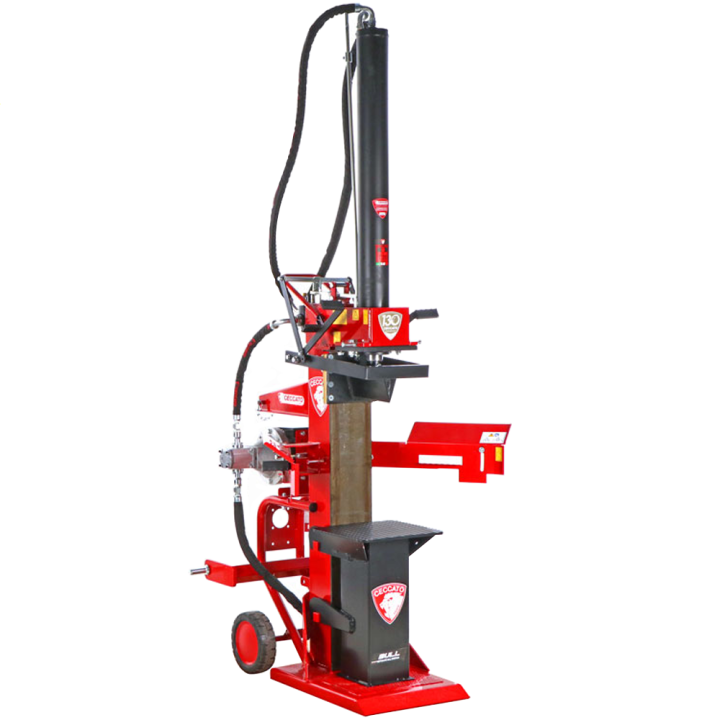

Ceccato Olindo SPLE20 pystymallinen klapikone, 20 t, 400 V kuvat
Ceccato Olindo SPLE20 pystymallinen klapikone, 20 t, 400 V
Pystymallinen 20 tonnin hydraulinen klapikone 400 V:n kolmivaihemoottorilla, 110 cm:n männän liikkeellä ja 65 cm:n halkaisukapasiteetilla
Tehokas pystymallinen klapikone
Ceccato Olindo SPLE20 on pystymallinen, kolmivaiheisella 400 V:n sähkömoottorilla toimiva hydraulinen klapikone vaativaan käyttöön. Sen nimellinen halkaisuvoima on 20 tonnia, ja se soveltuu enintään 114 cm pitkille sekä 65 cm halkaisijaltaan oleville pölleille.
110 cm:n männän liike, kaksinopeuksinen käyttö ja kuljetusta varten sisäänvedettävä mäntä tukevat tehokasta työskentelyä ja helpottavat säilytystä.
Tekniset pääominaisuudet
Ceccato Olindo SPLE20 -klapikone
SPLE20 on pystymallinen hydraulinen klapikone, jossa on kolmivaiheinen 7,5 HP:n sähkömoottori. 20 tonnin halkaisuvoima soveltuu erikokoisten ja oksaisten pöllien halkaisuun.
Laaja halkaisukiila kulkee teräksisen ohjaimen varassa. Mäntä liikkuu 110 cm, ja halkaistavan pöllin enimmäismitat ovat 114 cm pituudeltaan ja 65 cm halkaisijaltaan. Käytettävissä on kaksi nopeutta, ja mäntä voidaan vetää sisään kuljetusta varten.
Turvallisuuteen liittyvät rakenteet
Halkaisukiila on kallistettu 3 astetta pylvästä kohti. 50 mm:n pohjalevy lisää vakautta, ja levy ulottuu 100 mm kiilan reunan ulkopuolelle. Kiilan jäämäetäisyys pohjalevystä on liikkeen lopussa 100 mm.
Ylävivut ja pöllön tukivarsien vivut on lyhennetty turvallisuusvaatimusten mukaisesti. Hydrauliletkut on suojattu punotulla suojuksella ja teräskiinnikkeillä. Laitteessa on vaaditut varoitusmerkinnät, ja se täyttää DIN EN 609-1:2017 -standardin.
Sähkömoottori ja hydraulijärjestelmä
Laite toimii 400 V:n sähkösyötöllä ja siinä on kolmivaiheinen 7,5 HP:n induktiomoottori, jonka nimellisteho on 5 500 W. Moottori käyttää hydraulipumppua, jonka enimmäispaine on 230 bar.
Runkorakenne toimii hydrauliöljyn säiliönä. Pumppu on yhdistetty suurikokoiseen hydrauliseen jakoventtiiliin, joka on mitoitettu hydraulipiirin paineelle.
Kiila ja 110 cm:n männän liike
20 tonnin halkaisuvoima soveltuu enintään 114 cm pitkille pölleille. Sylinterin ulkohalkaisija on 125 mm ja sisähalkaisija 70 mm.
110 cm:n mäntä kulkee teräsohjainta pitkin, ja sivuohjaimet on valmistettu suuritiheyksisestä pronssista vaihdettavalla kosketuspinnalla. Männän liikettä voi säätää lyhyitä pöllejä varten. Mäntä voidaan myös taittaa kokoon laitteen korkeuden pienentämiseksi.
Kaksoisohjaimet ja säädettävä nopeus
Kaksikätinen käyttö ohjaa sylinteriä vaihtelevalla nopeudella. Kevyempi painallus liikuttaa mäntää nopeammin, kun taas suurempi painallus hidastaa liikettä ja lisää halkaisukiilan käytettävissä olevaa voimaa.
Käyttövivut on sijoitettu laitteen ylä- ja alaosaan. Molempia vipuja käytetään samanaikaisesti, mikä pitää kädet erossa halkaisualueelta.
Rakenne ja pääominaisuudet
Runko on valmistettu paksuista emaloiduista teräsprofiileista, ja se muodostaa kotelorakenteen etulevyllä. Halkaisukiilan liukupinta on karkaistua terästä.
Laitteessa on 27 cm:n takapyörät. Varustukseen kuuluvat myös sivuttaiset pöllön tukireunat, irrotettava halkaisualusta, vaihdettavat kiilaohjaimet ja öljyn patruunasuodatin.
Muut ominaisuudet ja huolto
Kiilan nousun estolaite pysäyttää männän automaattisesti, jos pölkky juuttuu kiilaan. Irrotettava alusta mahdollistaa halkaisun myös maassa.
Hydrauliöljyn säiliössä on täyttö- ja pinnantarkistuskohdat sekä vaihdettava suurikokoinen patruunasuodatin. Männän liike voidaan säätää lyhyitä pöllejä varten.
Toimitukseen sisältyvät varusteet
- Käyttö- ja huolto-ohje
Laite toimitetaan huolellisesti pakattuna lavalla.
Tekniset tiedot
Yleiset ominaisuudet
| Malli | SPLE20 |
|---|---|
| Tyyppi | Pystymallinen |
| Kaksinopeuksinen käyttö | Kyllä |
| Käyttö | Kolmivaiheinen 400 V |
| Nimellinen halkaisuvoima | 20 t |
| Männän liike | 110 cm |
| Säädettävä männän liike lyhyille pölleille | Kyllä |
| Halkaisu alustalla | Kyllä |
| Alustan asennot | 1 |
| Halkaisu maassa | Kyllä |
| Valmistusmaa | Italia |
Moottorin tekniset tiedot
| Moottorityyppi | Kolmivaiheinen sähkömoottori |
|---|---|
| Moottori | Induktiomoottori |
| Nimellisteho | 7,5 HP |
| Nimellisteho watteina | 5 500 W |
| Pyörimisnopeus | 1 440 r/min |
| Virtalähde | Sähkö, 400 V |
Hydraulipumpun tekniset tiedot
| Pumpun tyyppi | Yksittäinen |
|---|---|
| Enimmäispaine | 230 bar |
| Öljysäiliö | Kyllä |
Halkaisulaitteen tekniset tiedot
| Puun enimmäispituus | 114 cm |
|---|---|
| Puun enimmäishalkaisija | 65 cm |
Varusteet
| Runko | Kotelorakenne etulevyllä |
|---|---|
| Pumppu | Vakiomallinen |
| Pystymallisen klapikoneen turvavipu | Kyllä |
| Sivuttaiset tukivarret | Ei |
| Sivuttaiset tukireunat | Kyllä |
| Pöllön nostojärjestelmä | Ei |
| Kuljetusta varten sisäänvedettävä mäntä | Kyllä |
| Pöllön tukialusta | Kyllä |
| Kolmipistekiinnitys | Ei |
| Vaihdettavat kiilaohjaimet | Kyllä |
| Öljyn patruunasuodatin | Kyllä |
| Turvakytkin | CE-vaatimusten mukainen |
| Takapyörien koko | 27 cm |
Toimitussisältö
| Ristikiila | Ei |
|---|---|
| Halkaisukiilan levitin | Ei |
| Käyttöohje | Kyllä |
Mitat ja paino

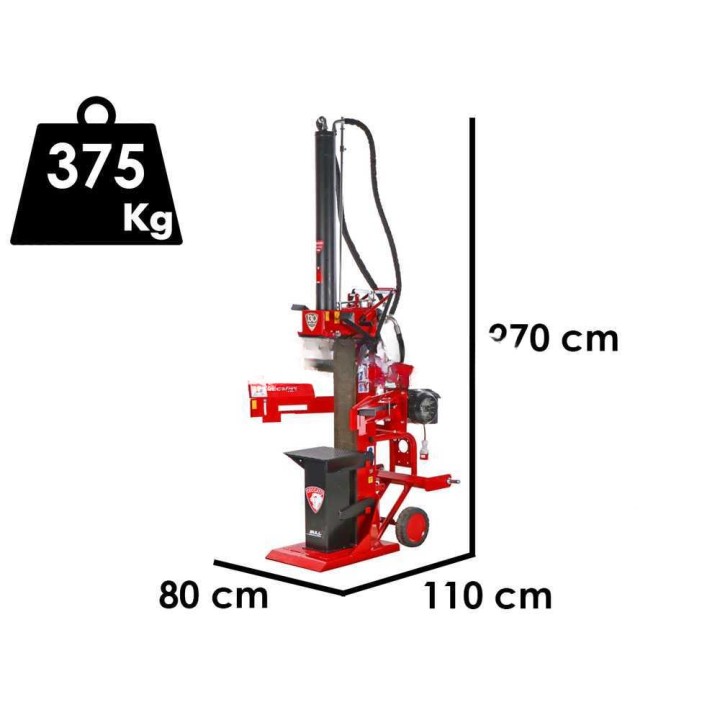

| Tuotteen mitat (L × S × K) | 110 × 80 × 270 cm |
|---|---|
| Nettopaino | 375 kg |
| Pakkaus | Lavalla |
| Pakkauksen mitat (L × S × K) | 125 × 85 × 225 cm |
| Bruttopaino | 400 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
Usein kysytyt kysymykset tuotteesta
Minkä kokoisia pöllejä SPLE20 voi halkaista?
Halkaistavan pöllin enimmäispituus on 114 cm ja enimmäishalkaisija 65 cm. Nimellinen halkaisuvoima on 20 t.
Millainen sähköliitäntä ja moottori klapikoneessa on?
Laite toimii kolmivaiheisella 400 V:n sähkösyötöllä. Siinä on kolmivaiheinen 7,5 HP:n induktiomoottori, jonka nimellisteho on 5 500 W ja pyörimisnopeus 1 440 r/min.
Voiko männän liikettä säätää lyhyitä pöllejä varten?
Kyllä. Männän liikettä voi säätää lyhyitä pöllejä varten, ja männän liike on enintään 110 cm.
Voiko klapikoneella halkaista puita myös maassa?
Kyllä. Irrotettava halkaisualusta mahdollistaa halkaisun myös maassa.
Mitkä ovat laitteen mitat ja paino?
Tuotteen mitat ovat 110 × 80 × 270 cm ja nettopaino 375 kg. Kuljetusta varten männän voi vetää sisään, ja sen voi myös taittaa kokoon laitteen korkeuden pienentämiseksi.
