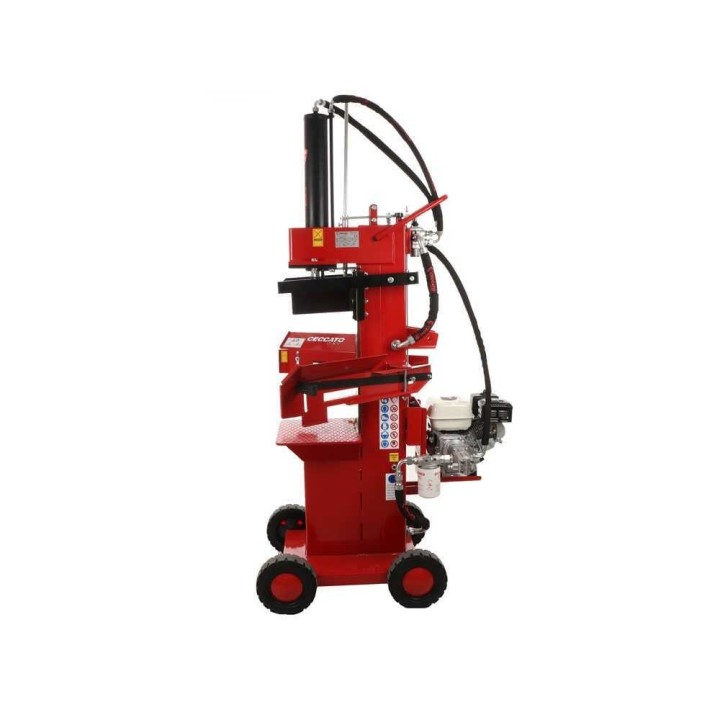

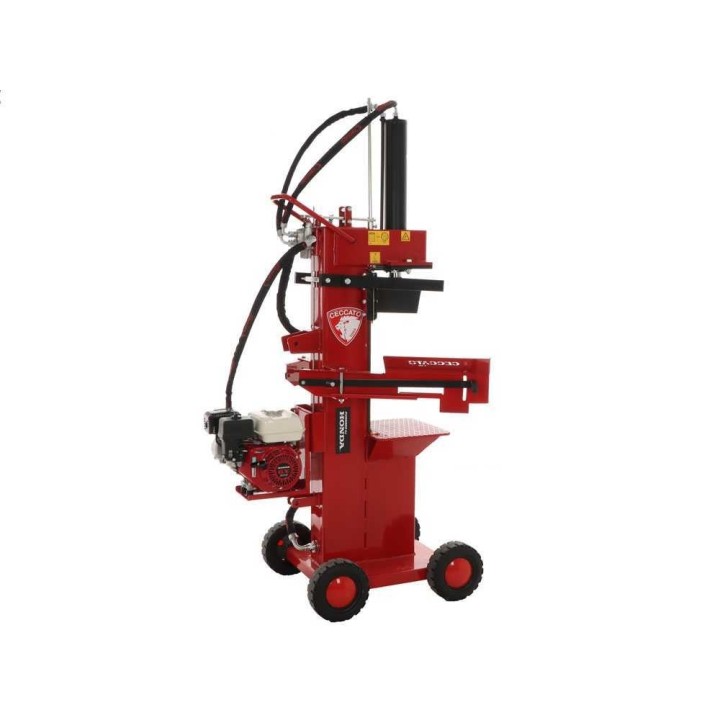

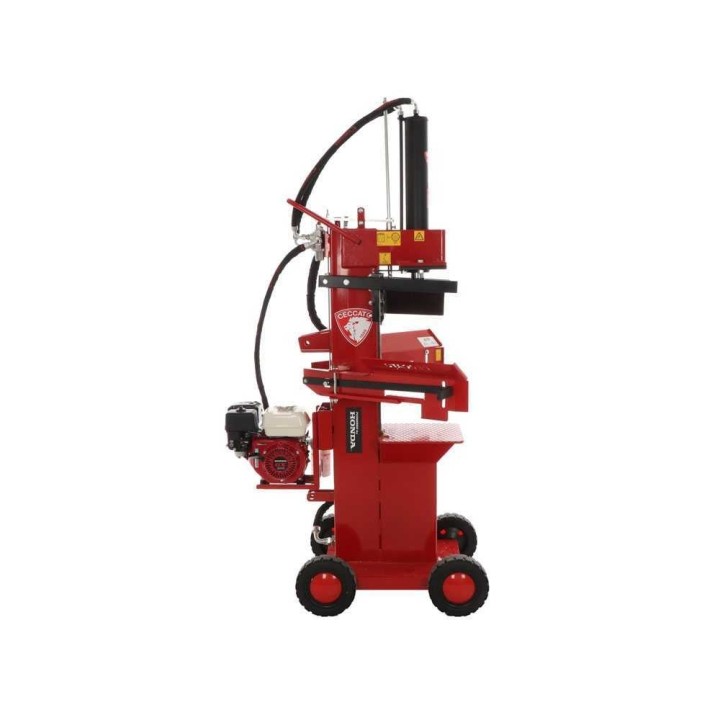

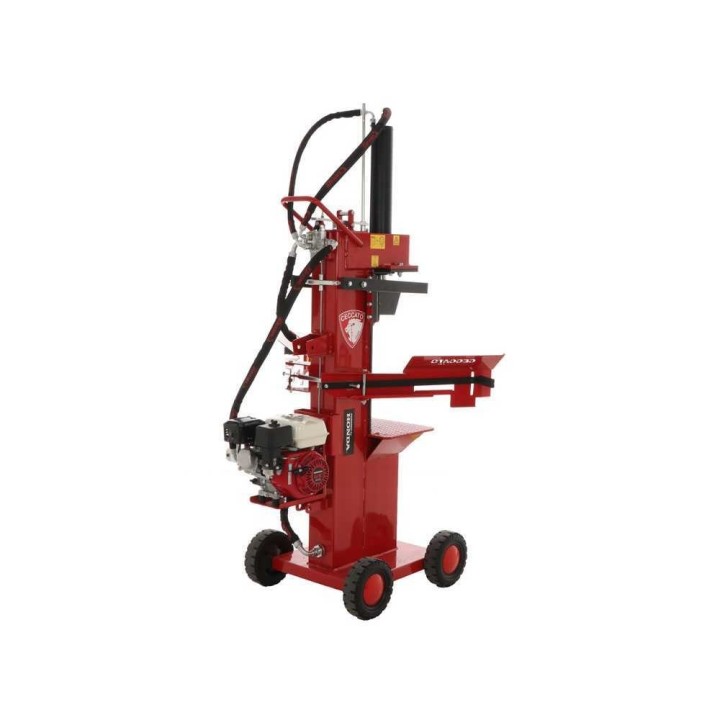

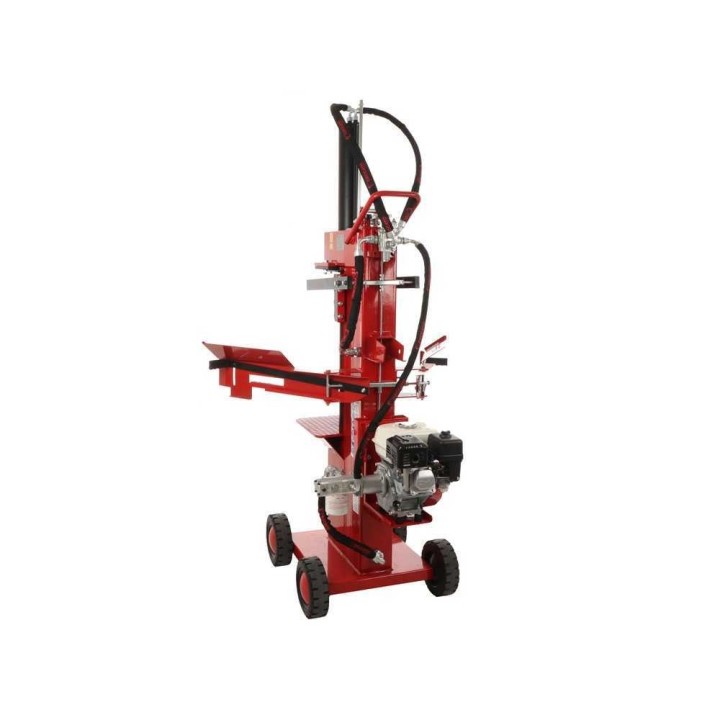

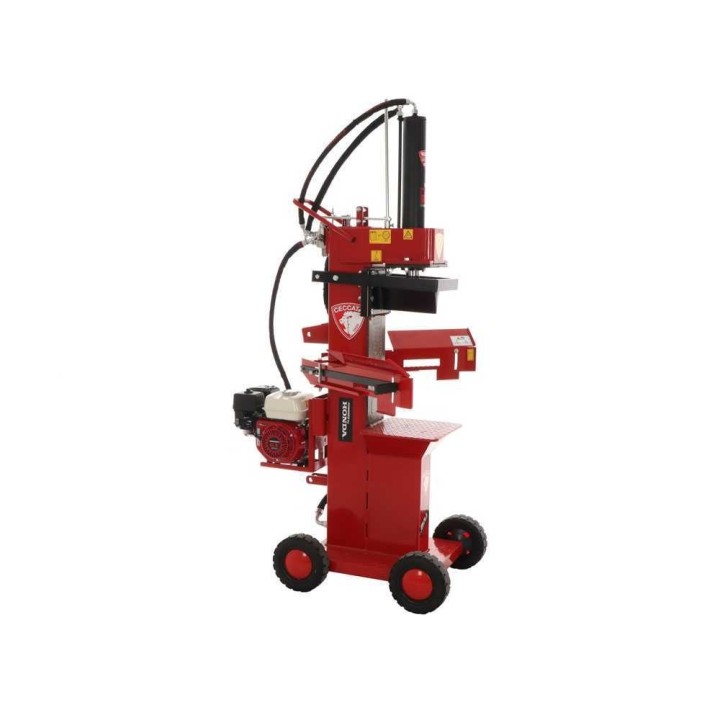

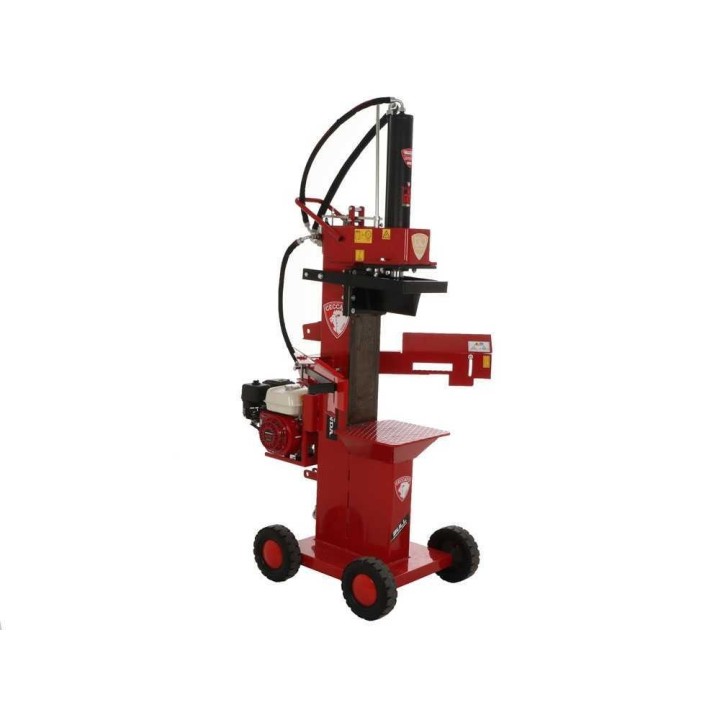

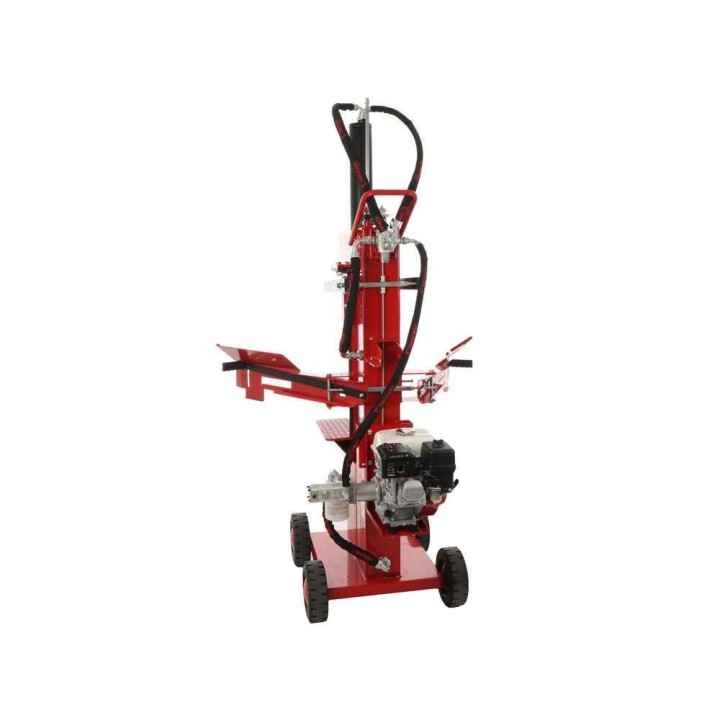

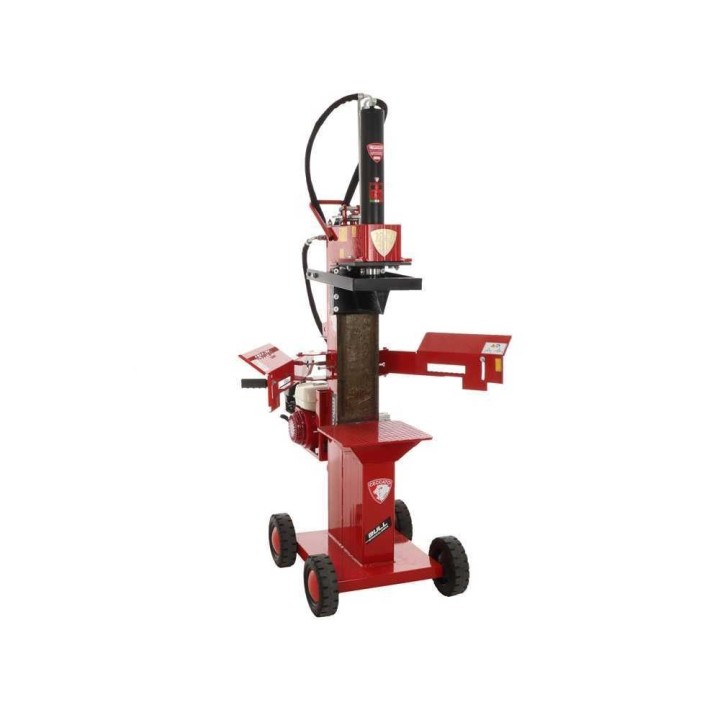

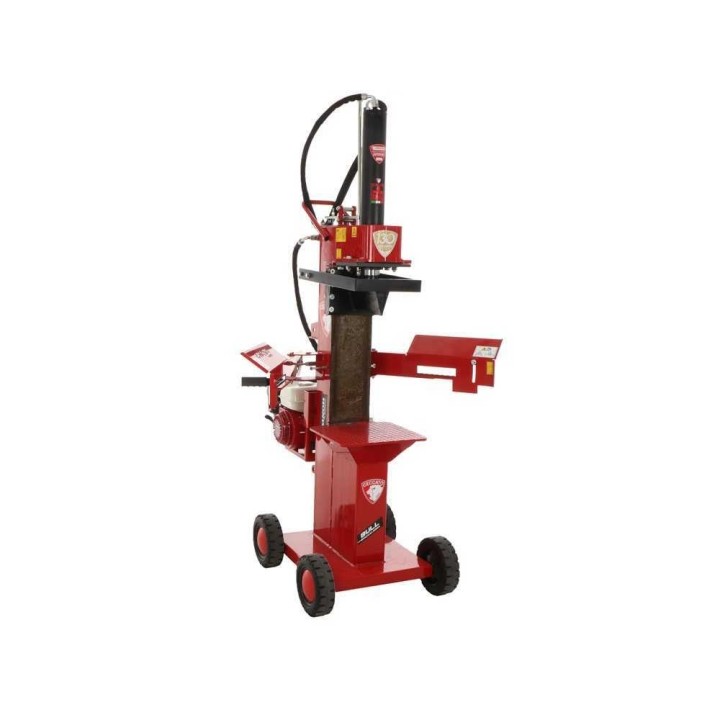

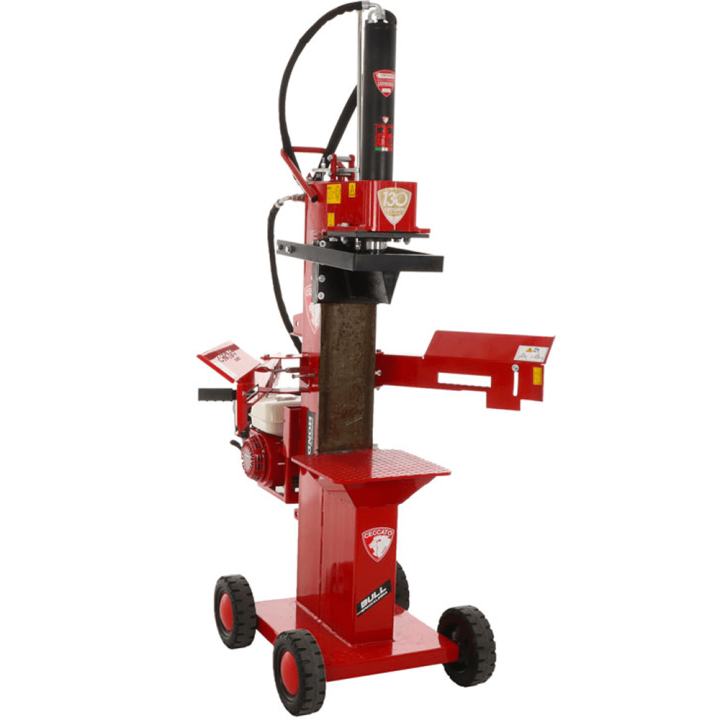

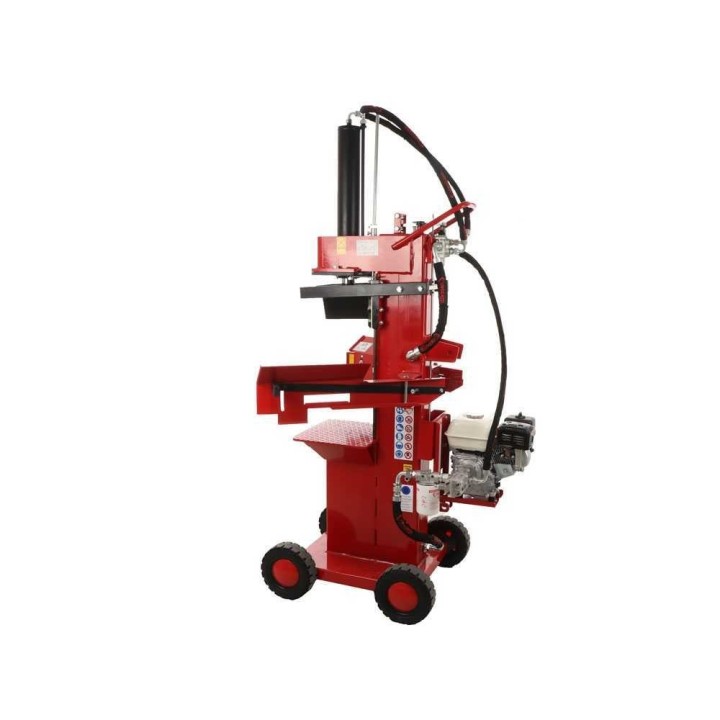

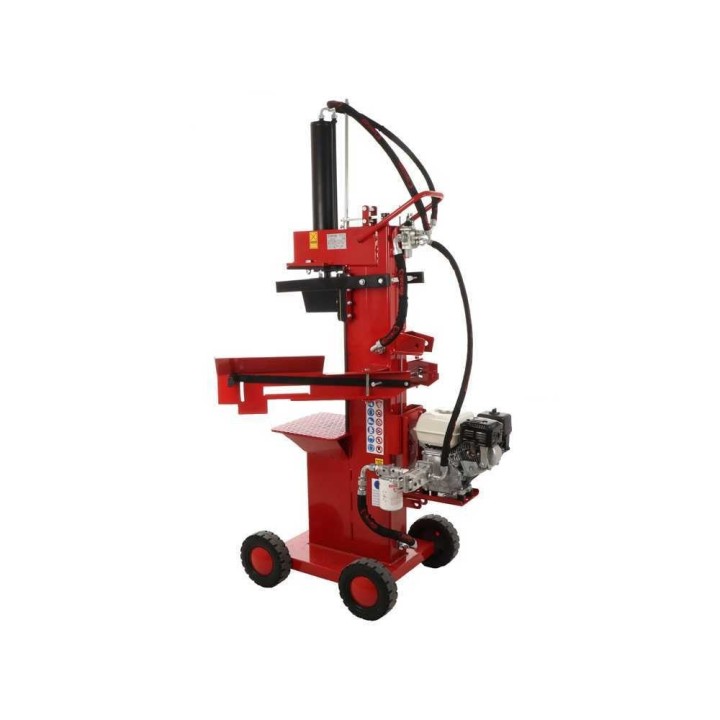

Ceccato Olindo BULL SPL13R4H pystymallinen halkomakone, Honda GX200, 13 t kuvat
Ceccato Olindo BULL SPL13R4H pystymallinen halkomakone, Honda GX200, 13 t
Pystymallinen 13 tonnin polttomoottorihalkomakone Honda GX200 -moottorilla, säädettävällä männän iskulla ja enintään 60 cm:n rungon halkaisulle.
BULL SPL13R4H - pystymallinen polttomoottorikäyttöinen halkomakone
Ceccato Olindo BULL SPL13R4H on ammattikäyttöön tarkoitettu pystymallinen halkomakone, jossa on Honda GX200 -polttomoottori. 13 tonnin halkaisuvoima soveltuu oksaisille ja koville puunrungoille, joiden korkeus on 18–50 cm ja halkaisija enintään 60 cm.
Vankka teräsrunko, valuteräksinen halkaisukiila, säädettävä männän isku, kaksikätiset käyttövivut ja kuljetusta varten palautuva mäntä tukevat hallittua käyttöä. Neljä pyörää helpottavat koneen siirtämistä.
Tekniset pääominaisuudet
Rakenne ja käyttötarkoitus
BULL SPL13R4H on Italiassa valmistettu pystymallinen halkomakone ammattikäyttöön. Paksuprofiilinen emaloitu teräs muodostaa laatikkorakenteisen rungon, jota vahvistaa halkaisukiilan edessä oleva tasainen teräslevy.
Halkaisukiila liikkuu ohjainta pitkin, mikä tukee runkoa ja hydraulisylinteriä myös suuren kuormituksen aikana. Koneessa on neljä 25 cm:n pyörää sekä kallistamiseen tarkoitettu kahva siirtämistä varten. Tukipöydän koko on 36 × 41 cm.
Halkaisupituus on enintään 50 cm ja rungon halkaisija enintään 60 cm. Kone voidaan nostaa sille tarkoitetusta nostokohdasta.
Turvallisuutta tukevat rakenteet
Halkaisukiila on kallistettu 3° kohti pystypylvästä. Tukilevyn paksuus on 55 mm, ja männän pääteasennossa kiilan ja tukilevyn väliin jää 100 mm:n etäisyys.
Ylävivut on lyhennetty vaatimusten mukaisiksi. Alemmat hallintavivut on sijoitettu määrätylle korkeudelle, ja niiden muoto auttaa ehkäisemään rungon putoamista käyttäjää kohti.
Hydrauliletkut ovat halkaisijaltaan suuremmat ja suojattu tekstiilipäällysteellä. Päällyste on kiinnitetty teräsholkeilla, ja se on tarkoitettu rajoittamaan öljyn leviämistä letkurikon yhteydessä. Koneessa on vaaditut varoitusmerkinnät ja käyttö- sekä huolto-ohjeet. Tuote täyttää DIN EN 609-1:2017 -standardin vaatimukset.
Honda GX200 -moottori ja hydrauliikka
Koneessa on Honda GX200 -moottori, joka on yksisylinterinen, 4-tahtinen ja OHV-tyyppinen. Moottorin iskutilavuus on 196 cm³, nimellisnopeus 3 600 RPM ja nimellisteho 7 HP. Polttoaineena käytetään bensiiniä, ja voitelu tapahtuu öljykylvyssä.
Moottorissa on automaattinen dekompressio, 18 litran säiliö teknisissä tiedoissa sekä moottorin erillisissä tiedoissa ilmoitettu 3,1 litran polttoainesäiliö. Kaksinkertainen hydraulipumppu syöttää öljyä hydraulisylinterille; hydraulijärjestelmän enimmäispaine on 170 bar ja öljymäärä 16 litraa.
- Puristussuhde: 8,5:1
- Vääntömomentti: 12,4 Nm / 1,26 kgfm / 2 500 RPM
- Polttoaineenkulutus: 1,7 l/h nopeudella 3 600 RPM
- Moottorin ilmoitettu tehokas teho: 6,5 HP
Halkaisukiila ja mäntä
13 tonnin halkaisuvoima ja suuri hydraulisylinteri on tarkoitettu myös oksaisille puunrungoille. Halkaistavan rungon korkeus voi olla 18–50 cm ja halkaisija enintään 60 cm.
Mäntä liikkuu teräsohjainta pitkin. Sivuttaiset ABS-ohjaimet sisältävät vaihdettavan pronssisen kosketuspinnan, joka vähentää kulumista ja tukee rungon päälevyä kuormituksen aikana.
Halkaisukiila on erittäin kestävää valettua ja taottua terästä. Männän työiskua voidaan säätää lyhyitä pöllejä varten, jolloin työliike voidaan sovittaa käsiteltävän puun mukaan.
Hallintalaitteet ja nopeuden säätö
Hydraulisylinterin nopeus muuttuu käyttövipuihin kohdistettavan paineen mukaan. Kevyemmällä paineella mäntä liikkuu nopeasti pienemmällä halkaisuvoimalla. Kun kiila osuu puuhun, voimakkaampi painallus hidastaa mäntää ja kasvattaa halkaisuvoiman enintään 13 tonniin.
Koneen kaksikätiset käyttövivut on käytettävä samanaikaisesti molemmilla käsillä. Tämä pitää kädet erillään halkaisualueelta käytön aikana. Hallintakahvoissa on suojaava kumipäällyste.
- Kaksikätiset vivut: koneen käyttö edellyttää molempien hallintavipujen samanaikaista käyttämistä.
- Nopeuden säätö: männän liike- ja voimataso muuttuu vipuihin kohdistettavan paineen perusteella.
Runkorakenne, siirtäminen ja varusteet
Laatikkorakenteinen runko on valmistettu paksuprofiilisesta emaloidusta teräksestä. Etummainen karkaistu teräslevy toimii halkaisukiilan liukupintana. Koneessa on 25 cm:n kuljetuspyörät ja kallistamista varten kahva.
Rungossa on halkaisupöytä, vaihdettavat kiilaohjaimet, öljyn patruunasuodatin, pyörillä varustettu siirtovaunu ja vetokäynnistys narulla. Sivuttaisia rungon pidätinvarsia ja rungon nostojärjestelmää ei ole.
Lisätoiminnot ja säädöt
Ylempi pidätinlaite pysäyttää männän automaattisesti, jos puukappale jää kiilaan. Männän työiskua voidaan säätää sylinterissä olevan säätölaitteen ja kiristysavaimen avulla lyhyitä pöllejä varten.
Hydraulijärjestelmään kuuluu ammattikäyttöön tarkoitettu jakoventtiili, öljytason tarkistus, öljynsuodatin ja tekstiilipäällysteiset hydrauliletkut.
Toimitukseen sisältyy
Tuote toimitetaan huolellisesti pakattuna kuormalavalla. Mukana toimitetaan käyttö- ja huolto-ohjeet.
- Käyttö- ja huolto-ohjeet
- Valmiiksi koottu kone
Tekniset tiedot
Yleiset tiedot
| Malli | SPL13R4H |
|---|---|
| Tyyppi | Pystymallinen |
| Käyttövoima | Polttomoottori |
| Kaksi nopeutta | Kyllä |
| Männän isku | 52 cm |
| Säädettävä männän isku lyhyille pölleille | Kyllä |
| Halkaisu tukipöydällä | Kyllä |
| Halkaisu maassa | Ei |
| Yläasennon enimmäisrungon pituus | 50 cm |
| Valmistusmaa | Italia |
Moottorin tiedot
| Moottorin merkki | Honda |
|---|---|
| Moottorin malli | GX 200 |
| Moottorityyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Sylinterin materiaali | Alumiini |
| Iskutilavuus | 196 cm³ |
| Sylinterien määrä | 1 |
| Nimellisteho | 7 HP |
| Tehokas teho | 6,5 HP |
| Pyörimisnopeus | 3 600 RPM |
| Polttoaine | Bensiini |
| Venttiilirakenne | Yläpuoliset venttiilit |
| Voitelu | Öljykylpy |
| Dekompressio | Automaattinen |
| Puristussuhde | 8,5:1 |
| Vääntömomentti | 12,4 Nm / 1,26 kgfm / 2 500 RPM |
| Polttoainesäiliö | 3,1 l |
| Kulutus | 1,7 l/h nopeudella 3 600 RPM |
| Valmistusmaa | Japani |
Hydraulipumpun tiedot
| Pumpputyyppi | Kaksinkertainen hydraulipumppu |
|---|---|
| Enimmäispaine | 170 bar |
| Hydrauliöljysäiliö | Kyllä |
| Hydrauliöljyn määrä | 16 l |
Halkaisulaitteisto
| Rungon enimmäispituus | 50 cm |
|---|---|
| Rungon enimmäishalkaisija | 60 cm |
| Halkaisuvoima | 13 t |
| Halkaisupituus | 18–50 cm |
| Rungon halkaisija | 15–60 cm |
| Halkaisupöydän koko | 36 × 41 cm |
Varustelu
| Runko | Laatikkorakenteinen, etummaisella levyllä |
|---|---|
| Pumppu | Kaksinkertainen |
| Sivuttaiset pidätinvarret | Ei |
| Rungon nostojärjestelmä | Ei |
| Kuljetusasentoon palautuva mäntä | Kyllä |
| Halkaisupöytä | Kyllä |
| Vaihdettavat kiilaohjaimet | Kyllä |
| Öljyn patruunasuodatin | Kyllä |
| Turvakytkin | CE-vaatimusten mukainen |
| Pyörillä varustettu siirtovaunu | Kyllä |
| Vetokäynnistys | Kyllä |
| Takapyörien halkaisija | 25 cm |
Mitat ja paino

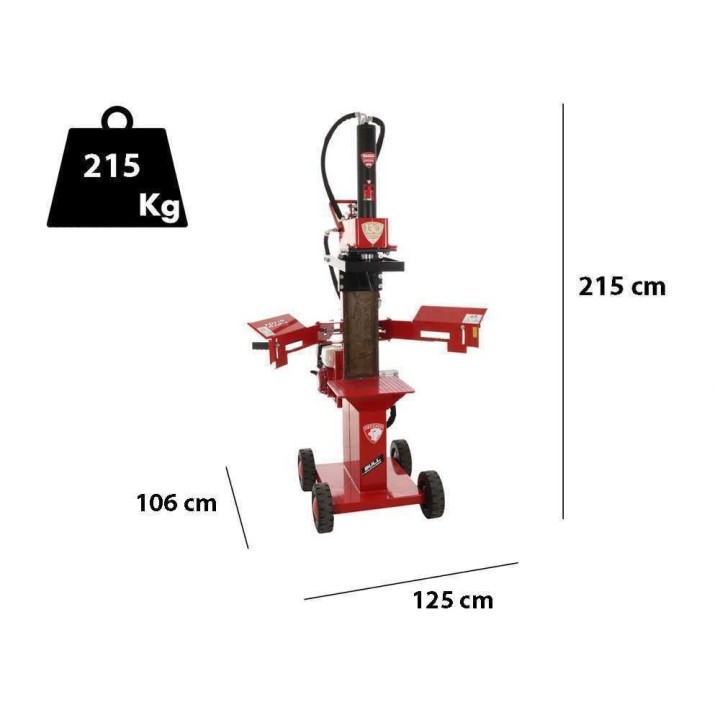

| Tuotteen mitat (P × L × K) | 125 × 109 × 210 cm |
|---|---|
| Nettopaino | 215 kg |
| Pakkaus | Kuormalavalla |
| Pakkauksen mitat (P × L × K) | 78 × 118 × 227 cm |
| Paino pakkauksen kanssa | 245 kg |
| Toimitus hydraulisella nostotasolla | Kyllä |
| Kokoonpanotila | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Minkä kokoisia puita koneella voidaan halkaista?
Halkaistavan rungon halkaisija voi olla 15–60 cm ja halkaisupituus 18–50 cm. Rungon enimmäispituus on 50 cm.
Mitkä ovat halkomakoneen mitat ja paino?
Tuotteen mitat ovat 125 × 109 × 210 cm ja nettopaino 215 kg. Pakkaus toimitetaan kuormalavalla, ja pakkauksen mitat ovat 78 × 118 × 227 cm sekä paino pakkauksen kanssa 245 kg.
Millainen moottori halkomakoneessa on?
Koneessa on Honda GX 200 -moottori, joka on yksisylinterinen 4-tahtimoottori ja OHV-tyyppinen. Iskutilavuus on 196 cm³, nimellisteho 7 HP, pyörimisnopeus 3 600 RPM ja polttoaineena käytetään bensiiniä.
Voiko männän iskua säätää lyhyille pölleille?
Kyllä. Männän työiskua voidaan säätää sylinterissä olevan säätölaitteen ja kiristysavaimen avulla lyhyitä pöllejä varten.
Miten halkomakonetta siirretään?
Koneessa on neljä 25 cm:n pyörää, pyörillä varustettu siirtovaunu ja kallistamista varten kahva. Kone voidaan nostaa sille tarkoitetusta nostokohdasta.
Toimitetaanko kone valmiiksi koottuna?
Kone toimitetaan valmiiksi koottuna kuormalavalla. Mukana toimitetaan käyttö- ja huolto-ohjeet.
