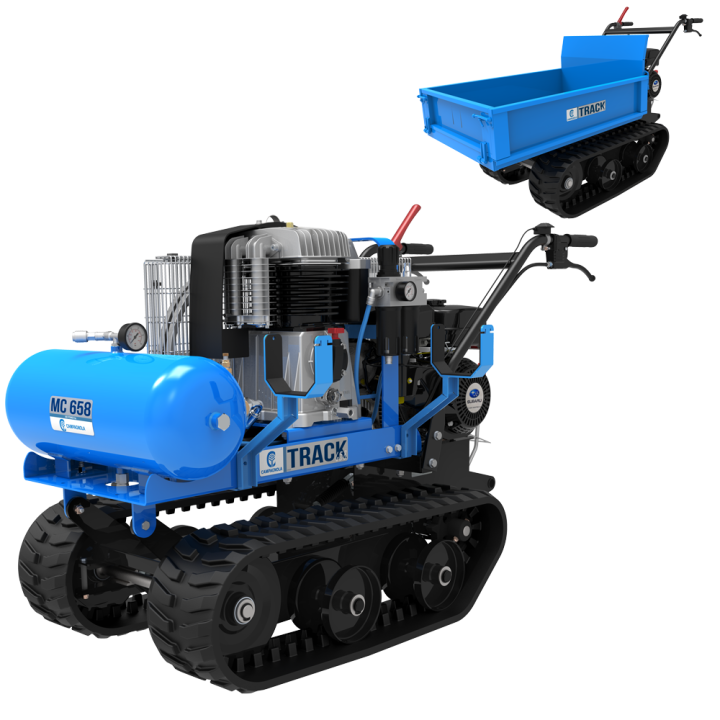

Campagnola MC 658 Track telaketjukompressori ja lavamoduuli, 7 HP, 300 kg
Telaketjuvetoinen Campagnola MC 658 Track -motokompressori Subaru EX21 -moottorilla, 582 l/min ilmantuotolla ja 300 kg teräslavamoduulilla.
Telaketjuvetoinen motokompressori ja kuljetusalusta
Campagnola MC 658 Track on bensiinikäyttöinen, itsevetävä telaketjukäyttöinen motokompressori paineilmatyökalujen käyttöön myös ilman verkkovirtaa. Subaru EX21 -moottorin nimellisteho on 7 HP ja iskutilavuus 211 cm³.
Fini BK114 -pumppuyksikkö tuottaa imuilmaa 582 l/min. Mukana toimitettava teräksinen lavamoduuli muuttaa laitteen moottorikärryksi, jonka enimmäiskantavuus on 300 kg. Paineilmatyökalut eivät sisälly toimitukseen.
Tekniset pääominaisuudet

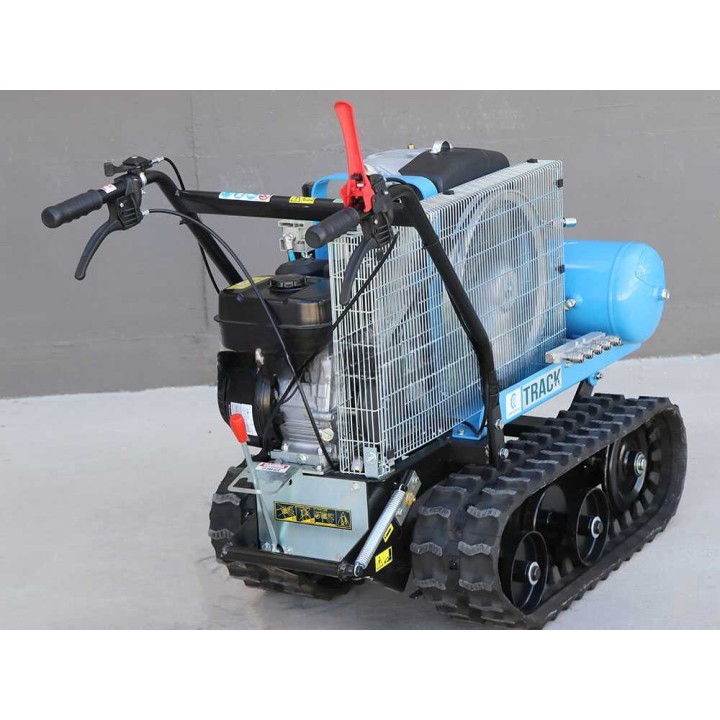

MC 658 Track -motokompressori

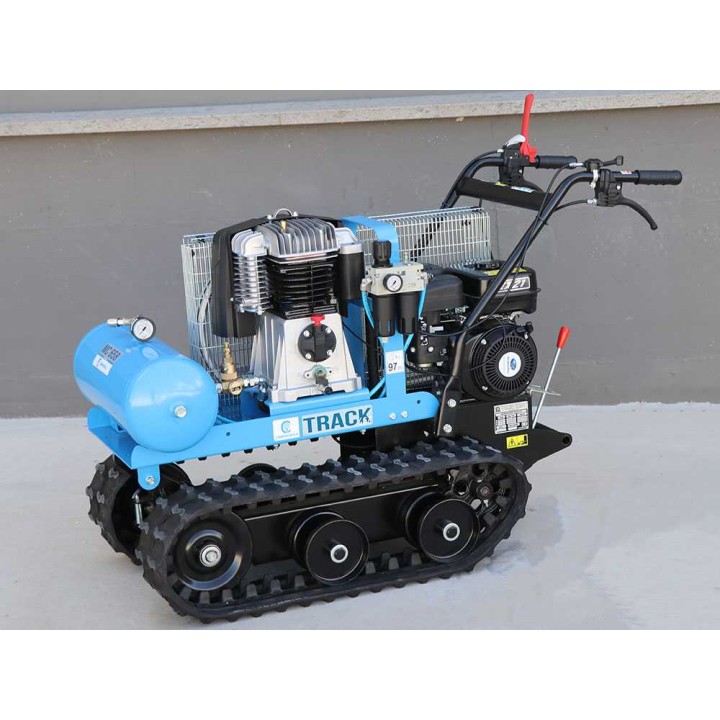

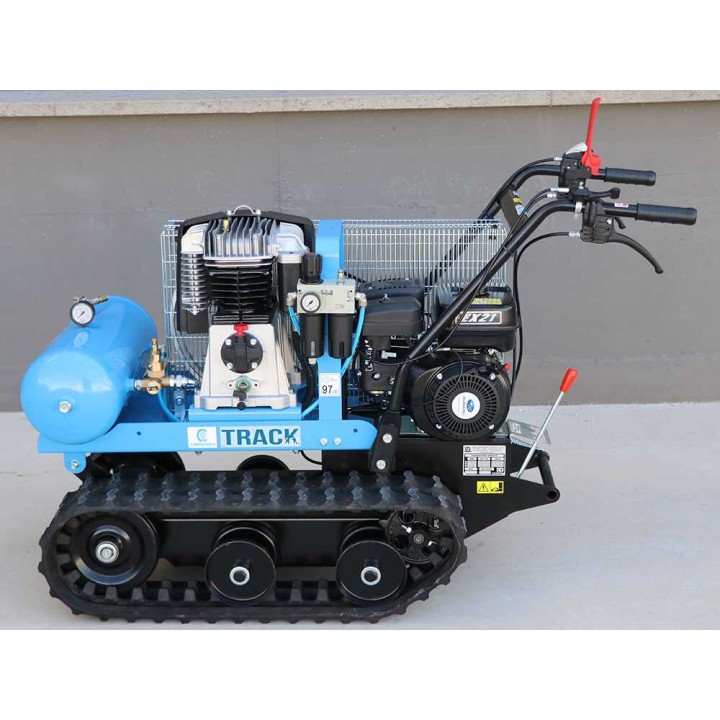

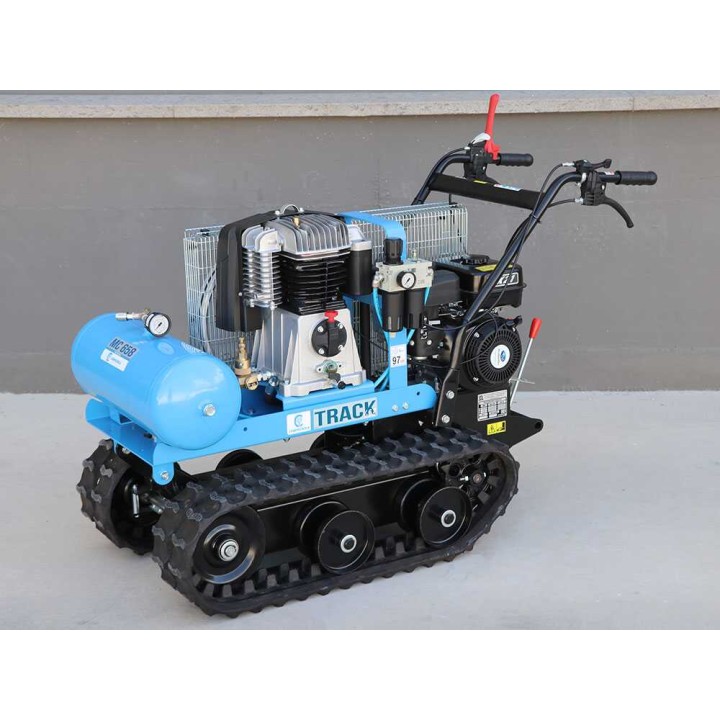

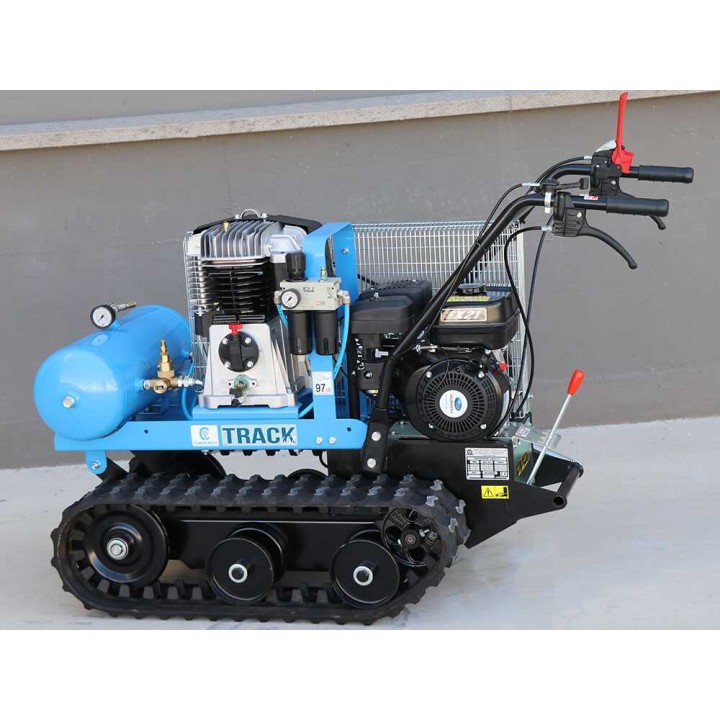

MC 658 Track yhdistää bensiinikäyttöisen kompressorin ja telaketjuilla liikkuvan alustan. Itsevetävä rakenne helpottaa siirtymistä pelloilla ja muilla pinnoilla, joilla verkkovirtaa ei ole käytettävissä.
Kompressori voidaan vaihtaa teräksiseen lavamoduuliin. Yläosa irrotetaan ja lava kiinnitetään telaketjualustaan, jolloin laitetta voidaan käyttää moottorikärrynä.
- Fini BK114 -pumppuyksikkö
- Ilmantuotto 582 l/min
- Enimmäispaine 11 bar
- Enintään 3 poimuria, 5 oksasaksia tai 1 sahalaite
Toimitus sisältää alustan ja lavamoduulin, mutta ei paineilmatyökaluja, letkuja tai muita vastaavia työvälineitä.

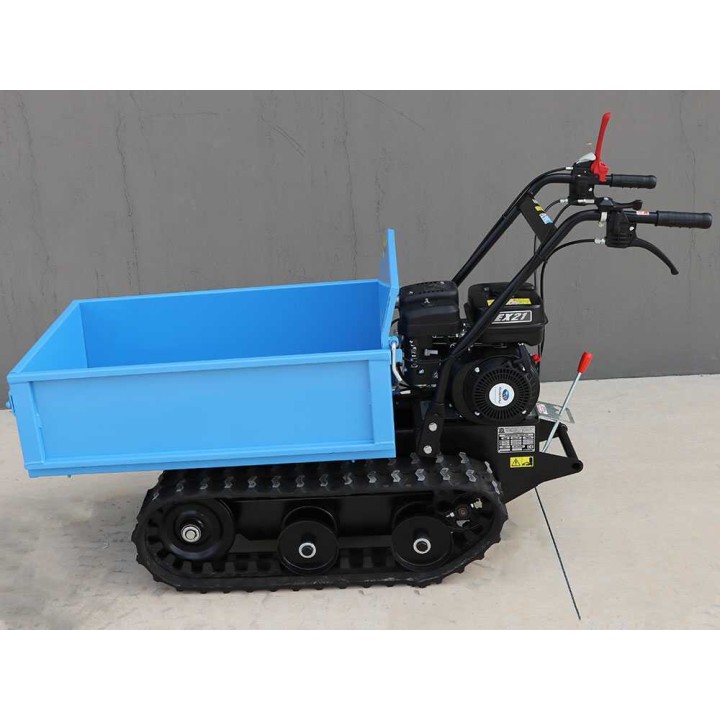

Subaru EX21 -moottori
Subaru EX21 on yksisylinterinen, nelitahtinen OHV-bensiinimoottori, jonka iskutilavuus on 211 cm³. Nimellisteho on 7 HP ja teknisissä tiedoissa ilmoitettu tehokas teho 5 HP.
- Polttoainesäiliö 3,2 l
- Öljysäiliö 0,6 l
- Automaattinen dekompressio
- Yläpuoliset venttiilit
- Öljykylpyvoitelu
- Melutaso 97 dB(A)

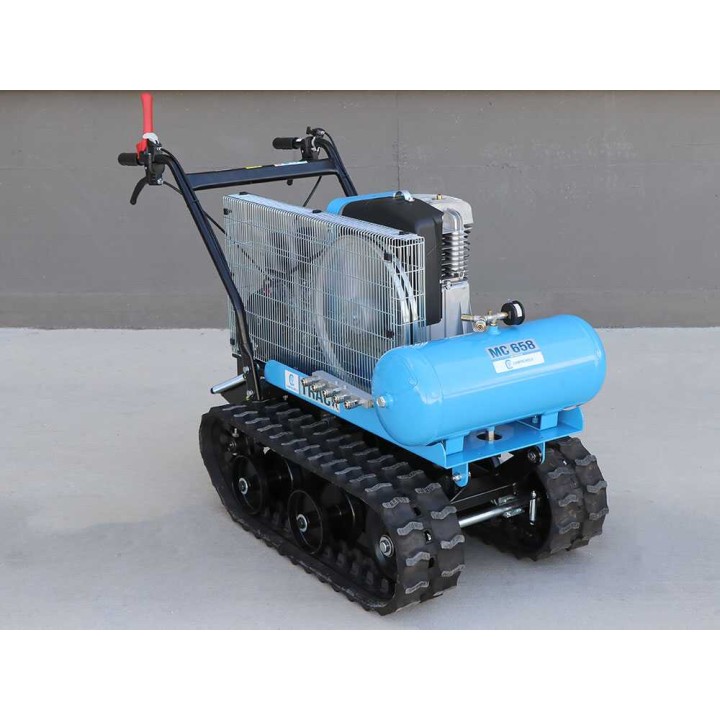

Säiliö ja hallintalaitteet
Kompressorissa on suora ulostulo ja viisi jakajaan liitettyä ulostuloa. Jakaja mahdollistaa enintään viiden lisävarusteen samanaikaisen liittämisen, kun niiden yhteenlaskettu ilmantarve ei ylitä kompressorin tuotantoa.
- Suora pikaliitäntä
- Paineensäädin
- Ilman ulostulopaineen painemittari
- Jakajan painemittari
- Alumiininen voitelulaite ja kondenssiveden erotus
- 15 litran säiliö
- Säiliön kondenssiveden tyhjennysventtiili
- Ammattikäyttöön tarkoitettu varoventtiili
- Viisiliitäntäinen jakaja
Fini BK114 -pumppuyksikkö
Fini BK114 on kaksivaiheinen pumppuyksikkö, jossa on kaksi sarjaan kytkettyä valurautasylinteriä. Ilma puristuu asteittain lopulliseen paineeseen ja jäähdytetään vaiheiden välillä.
Imuilmaa syntyy 582 l/min ilmoitetulla 1 350 kierroksen minuuttinopeudella. Rakenne on tarkoitettu paineilman tuottamiseen useille samanaikaisesti käytettäville työkaluille teknisten kapasiteettirajojen puitteissa.
Tankotelineet
Toimitukseen sisältyy kaksi tankotelinettä. Ne kiinnitetään kahdella pultilla motokompressorin telaketjualustaan, ja niiden avulla jatkovarrelliset työvälineet voidaan kuljettaa mukana.
Telineiden sisäpinnassa on kumipäällyste, joka lisää pitoa tankoon. Poimurit eivät sisälly toimitukseen, vaan ne on esitetty kuvissa käyttöesimerkkeinä.

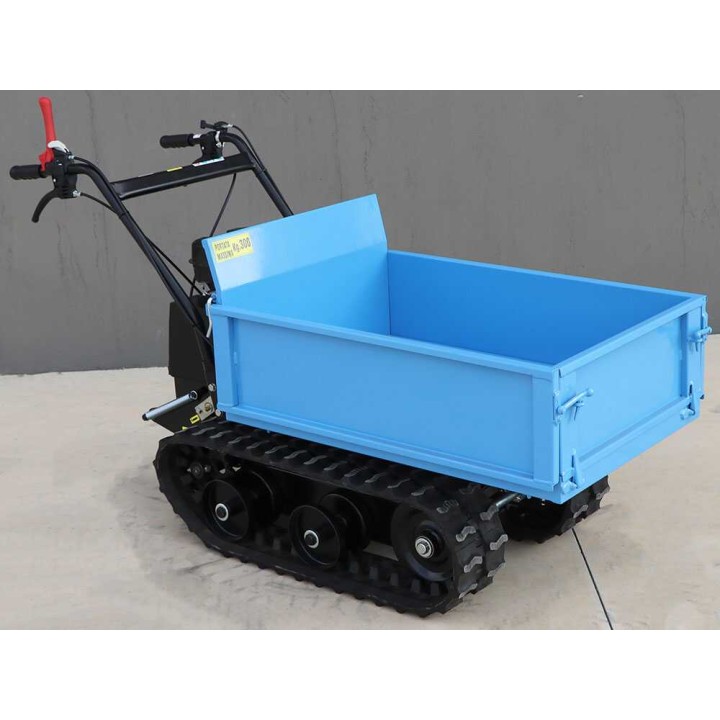

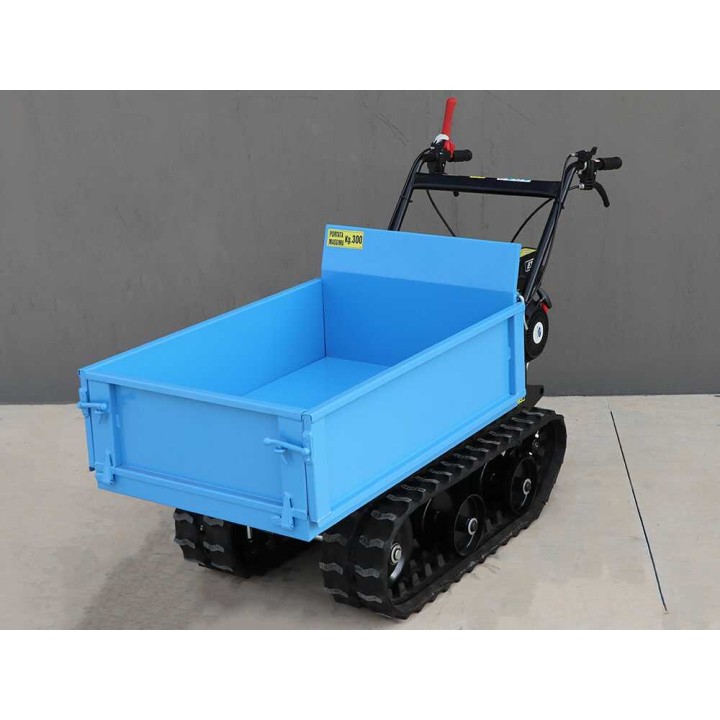

Teräksinen jatkettava lava
Teräksinen lavamoduuli voidaan kiinnittää telaketjualustaan kompressorin yläosan tilalle. Kuormauspinta on lähellä maata, mikä helpottaa materiaalien lastaamista ja purkamista.

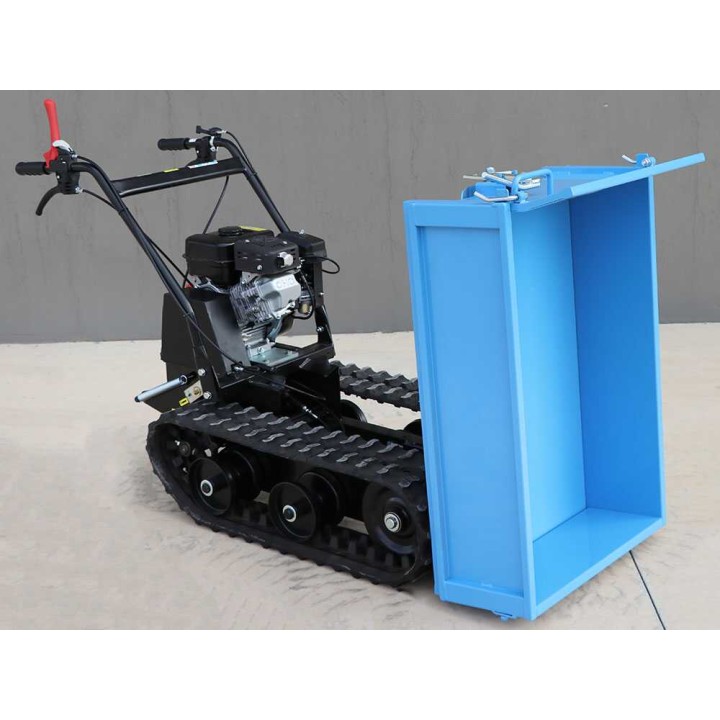

Laidat voidaan jatkaa suuremman kuormatilan saavuttamiseksi. Lava kallistetaan käsin kumipäällysteisellä vapautusvivulla. Lavan perusmitat ovat 88 × 60 × 24 cm ja jatkettuna 88 × 89 × 24 cm. Enimmäiskantavuus on 300 kg.

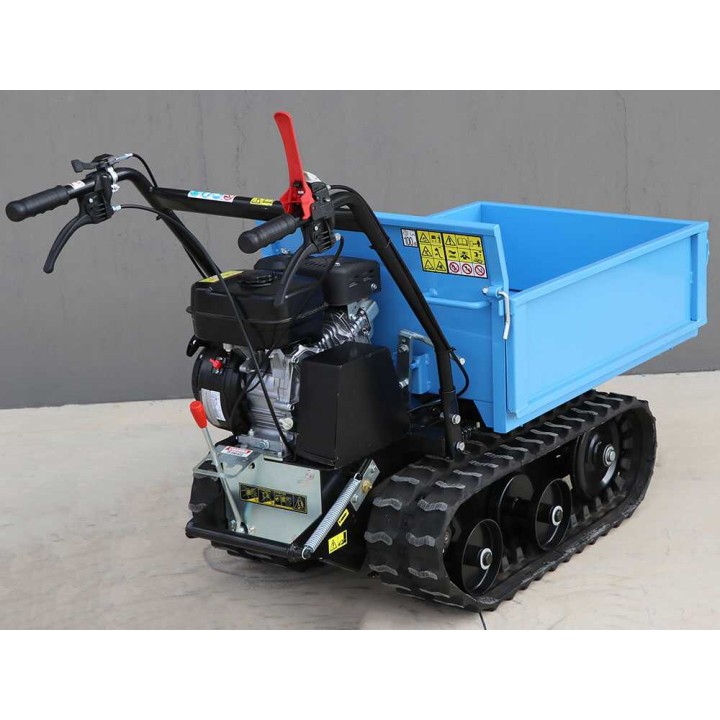

Hallintalaitteet
Hallintalaitteet on sijoitettu helposti käytettäviksi. Punainen käyttövipu aktivoi liikkeen, ja alemmat vivut ohjaavat oikeaa ja vasenta telaa.
- Oikea vipu: oikean telan ohjaus
- Vasen vipu: vasemman telan ohjaus
- Punainen käyttövipu: liikkeen aktivointi
- Kaasuvipu: moottorin kierrosluvun säätö
- Turvajarru: koneen nopea pysäyttäminen
- Virtakytkin: virransyötön kytkeminen
Ohjaus on säädettävissä vivun liikkeen mukaan, jolloin telaa voidaan ohjata myös osittain.
Vaihteisto, seisontajarrut ja voimansiirto
Mekaanisessa vaihteistossa on kaksi eteenpäin vievää vaihdetta ja yksi peruutusvaihde. Vaihteistoa käytetään vaihdevivulla.
Seisontajarrut on liitetty vaihteistoon, ja ne kytkeytyvät automaattisesti hallintalaitteiden vapautuessa. Voimansiirto mahdollistaa telaohjauksen pysäyttämällä tarvittaessa toisen telan pyörinnän.
Telaketjualusta
TP 280 ECO -telaketjualusta on tarkoitettu liikkumiseen myös epätasaisilla pinnoilla. Vahvistettu erikoiskumi ja pitävä kulutuspinta tukevat etenemistä erilaisilla alustoilla ja portaissa.
Telan takaosan kulmikas, ylöspäin suuntautuva profiili helpottaa esteiden ja porrasaskelmien ylittämistä. Telan pituus on 98 cm ja leveys 17,5 cm.
Telaketjualustaa ei suositella liikutettavaksi kompressorin ollessa latausvaiheessa.
Toimitukseen sisältyvät varusteet
- Kaksi 10W40-moottoriöljypulloa nelitahtimoottorille
- Kaksi tankotelinettä
- Teräksinen lavamoduuli
- Letkukelan pidike
- Huoltoavainsarja
- Moottorin huolto-ohje
- Alkuperäinen dokumentaatio ja käyttöohje
Moottoriöljy toimitukseen
Toimitukseen sisältyy kaksi pulloa 10W40-moottoriöljyä nelitahtimoottorille.
Tekniset tiedot
Yleiset tiedot
| Malli | MC 658 Track |
|---|---|
| Polttoaine | Bensiini |
| Liikkuminen | Itsevetävä |
| Alustan tyyppi | Telaketjuilla |
| Kantavuus | 300 kg |
| Enimmäiskaltevuus | 20 % |
| Lavan tyyppi | Jatkettavat laidat |
| Lavan mitat | 88 × 60 × 24 cm |
| Jatkettuna | 88 × 89 × 24 cm |
| Lavan kallistus | Käsikäyttöinen |
| Kompressorin säiliö | 15 l |
| Sähkökäynnistys | Ei |
| Poimureita samanaikaisesti | Enintään 3 |
| Oksasaksia samanaikaisesti | Enintään 5 |
| Ketjusahoja samanaikaisesti | 1 |
| Valmistusmaa | Italia |
Moottorin tiedot
| Merkki | Subaru |
|---|---|
| Malli | EX21 |
| Tyyppi | Yksisylinterinen 4-tahtimoottori, OHV |
| Iskutilavuus | 211 cm³ |
| Sylintereitä | 1 |
| Nimellisteho | 7 HP |
| Tehokas teho | 5 HP |
| Polttoaine | Bensiini |
| Polttoainesäiliö | 3,2 l |
| Öljysäiliö | 0,6 l |
| Melutaso | 97 dB(A) |
| Valmistusmaa | Japani |
Kompressorin tiedot
| Merkki | Fini |
|---|---|
| Pumppuyksikkö | Fini BK114 |
| Imuilma | 582 l/min |
| Pumpputyyppi | Kaksivaiheinen |
| Pumppuyksiköitä | 1 |
| Sylintereitä | 2 |
| Sylinterien materiaali | Valurauta |
| Jäähdytyksen jakotukki | Kyllä |
| Enimmäispaine | 11 bar |
| Pumppuyksikön kierrosnopeus | 1 350 RPM |
| Valmistusmaa | Italia |
Voimansiirto ja varustelu
| Vaihteisto | Mekaaninen vaihteisto |
|---|---|
| Välitys | Hihnavälitteinen |
| Vaihteet | 2 eteen ja 1 taakse |
| Voimansiirron suojus | Metalliristikko |
| Vaihteiston rakenne | Öljykylvyssä toimivat hammaspyörät |
| Hihnapyörät | Alumiini |
| Avustettu ohjaus | Kyllä |
| Käynnistys narusta | Kyllä |
| Ulostuloliitäntöjä | 6 |
| Letkukelan pidike | Kyllä |
| Paineensäädin | Kyllä |
| Kondenssisuodattimella varustettu paineensäädin | Kyllä |
| Voitelulaite | Kyllä |
| Varoventtiili | Kyllä |
| Taitettava tai irrotettava kahva | Kyllä |
Mitat ja pakkaus

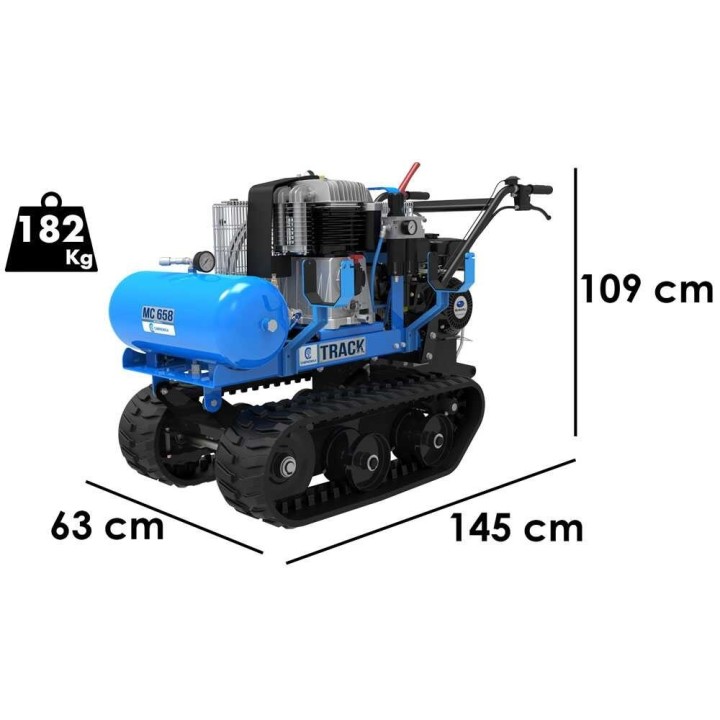

| Tuotteen mitat | 145 × 63 × 109 cm |
|---|---|
| Nettopaino | 182 kg |
| Pakkaus | Puulavalla |
| Pakkauksen mitat | 135 × 84 × 105 cm |
| Bruttopaino pakkauksineen | 210 kg |
| Kokoonpano | Valmiiksi koottu |
Usein kysytyt kysymykset tuotteesta
Mitkä ovat MC 658 Trackin mitat ja paino?
Tuotteen mitat ovat 145 × 63 × 109 cm ja nettopaino 182 kg. Pakkaus toimitetaan puulavalla, ja pakkauksen mitat ovat 135 × 84 × 105 cm sekä bruttopaino pakkauksineen 210 kg.
Millaisen paineilmakapasiteetin kompressori tarjoaa?
Fini BK114 -kaksivaiheisen pumppuyksikön imuilma on 582 l/min ja enimmäispaine 11 bar. Kompressorin säiliön tilavuus on 15 l.
Kuinka monta paineilmatyökalua voidaan käyttää samanaikaisesti?
Samanaikaisesti voidaan käyttää enintään 3 poimuria, 5 oksasaksia tai 1 ketjusahaa. Kompressorissa on 6 ulostuloliitäntää, ja jakaja mahdollistaa enintään viiden lisävarusteen samanaikaisen liittämisen, kun niiden yhteenlaskettu ilmantarve ei ylitä kompressorin tuotantoa.
Mitä lavamoduulilla voi tehdä ja kuinka paljon se kantaa?
Teräksinen lavamoduuli kiinnitetään telaketjualustaan kompressorin yläosan tilalle, jolloin laitetta voidaan käyttää moottorikärrynä. Lavan perusmitat ovat 88 × 60 × 24 cm ja jatkettuna 88 × 89 × 24 cm. Enimmäiskantavuus on 300 kg, ja lava kallistetaan käsin.
Mitä toimitukseen sisältyy?
Toimitukseen sisältyvät telaketjualusta, teräksinen lavamoduuli, kaksi tankotelinettä, letkukelan pidike, huoltoavainsarja, moottorin huolto-ohje, alkuperäinen dokumentaatio ja käyttöohje sekä kaksi pulloa 10W40-moottoriöljyä nelitahtimoottorille. Paineilmatyökalut, letkut ja poimurit eivät sisälly toimitukseen.
Millainen moottori ja käynnistys laitteessa on?
Moottori on Subarun yksisylinterinen 4-tahtimoottori EX21, jonka iskutilavuus on 211 cm³ ja nimellisteho 7 HP. Polttoainesäiliön tilavuus on 3,2 l. Moottori käynnistetään narusta, eikä laitteessa ole sähkökäynnistystä.
