BullMach Era 220 SH traktorimurskain, hydraulinen sivusiirto, 220 cm, 530 kg kuvat

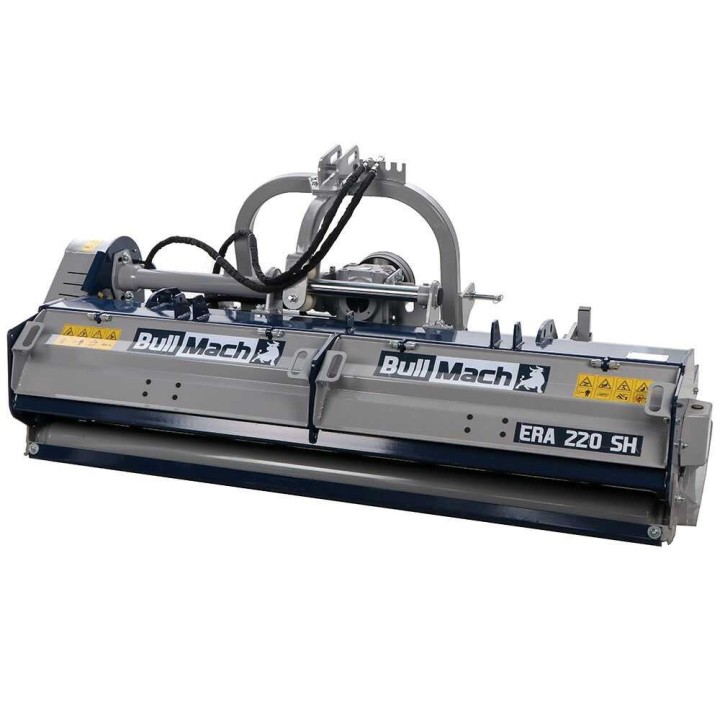

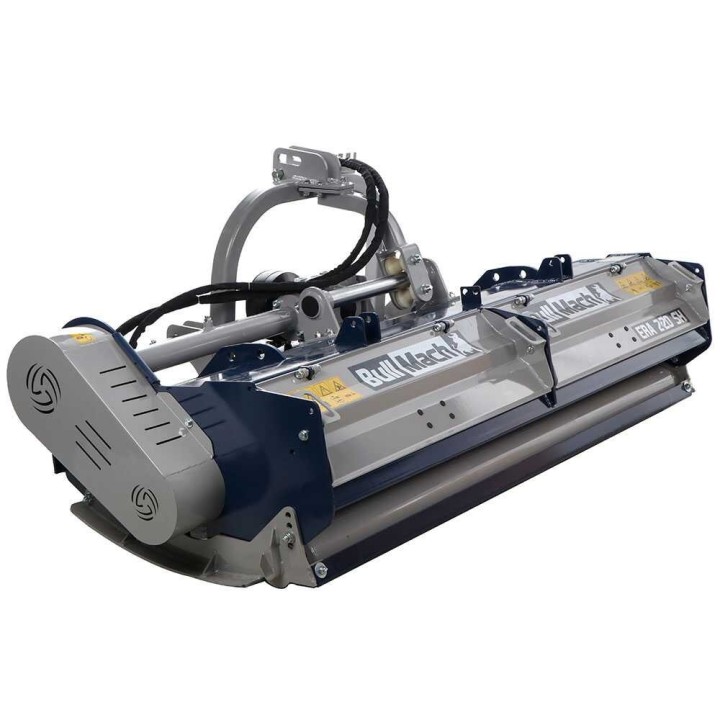

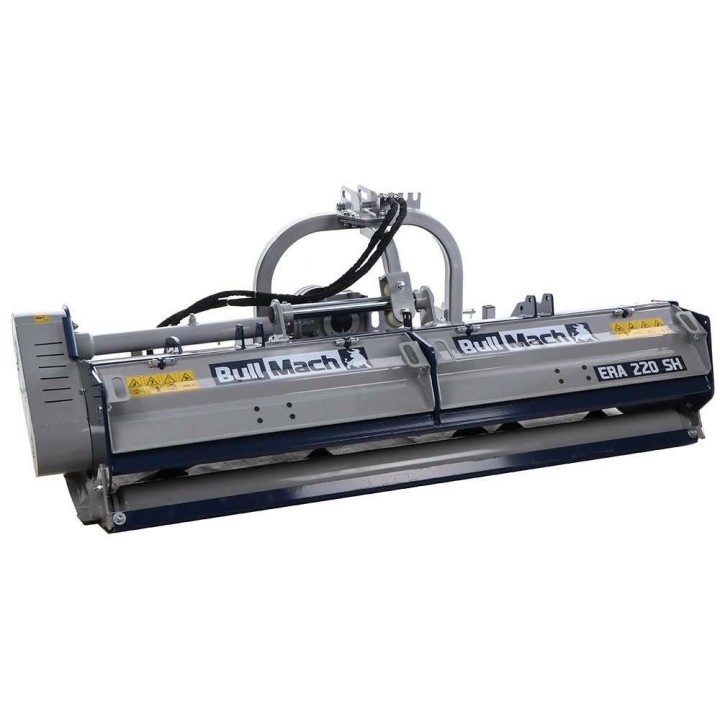

BullMach Era 220 SH traktorimurskain, hydraulinen sivusiirto, 220 cm, 530 kg
Raskaan sarjan BullMach Era 220 SH -traktorimurskain hydraulisella sivusiirrolla, 220 cm työleveydellä, 20 vasaralla ja viiden hihnan voimansiirrolla.
Raskaan sarjan traktorimurskain hydraulisella sivusiirrolla
BullMach Era 220 SH on traktoriin kiinnitettävä raskaan sarjan takamurskain suurten kasvijätemäärien, ruohon ja oksien silppuamiseen. Hydraulinen sivusiirto helpottaa työskentelyä epätasaisessa maastossa ja mahdollistaa murskaimen siirtämisen sivusuunnassa.

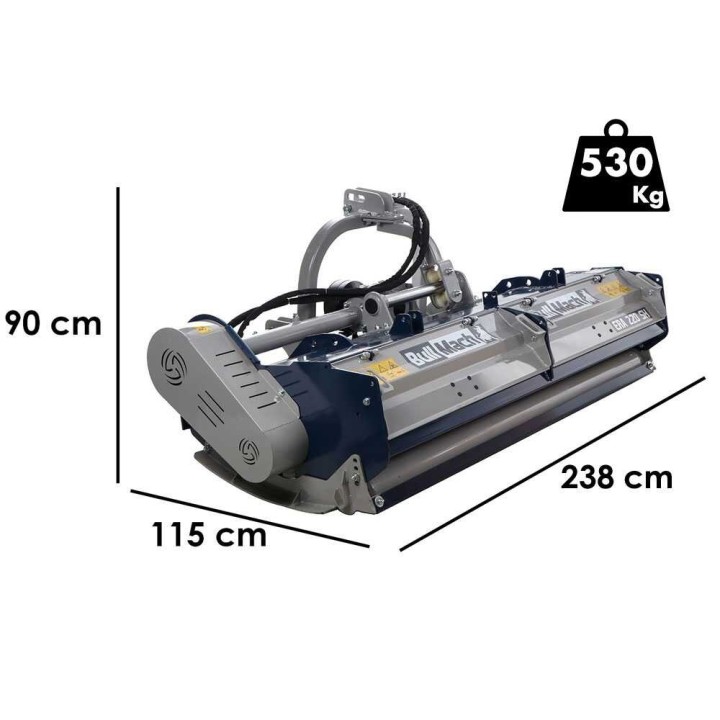

Työleveys on 220 cm ja koneen kokonaisleveys 238 cm. 8 mm:n teräslevyrakenne, 20 vasaraa, viiden hihnan voimansiirto sekä CMR-hammasvaihteisto on suunniteltu vaativaan käyttöön. Kone kiinnitetään traktorin kolmipistekiinnitykseen, ja suositeltu traktoriteho on yli 80 HP.
Tekniset pääominaisuudet
Era 220 SH -rakenne ja käyttötarkoitus
Era 220 SH on takakiinnitteinen vakiomallinen traktorimurskain. Tehokas työleveys on 220 cm ja kokonaisleveys 238 cm, joten yhdellä ajokerralla voidaan käsitellä laaja alue.
Koneen 8 mm:n teräslevyrakenne on suunniteltu kestämään työskentelyn aiheuttamaa kuormitusta. Kolmipistekiinnitys sopii ensimmäisen ja toisen kategorian kiinnityksiin. Voimansiirrosta huolehtii viisi hihnaa, ja vakiovarustukseen kuuluvat takatela sekä nivelakseli.
Kone toimitetaan käyttövalmiina öljyt täytettyinä. Pulttien kiristys on tarkastettava ennen käyttöä, ja käyttöohje on luettava huolellisesti.

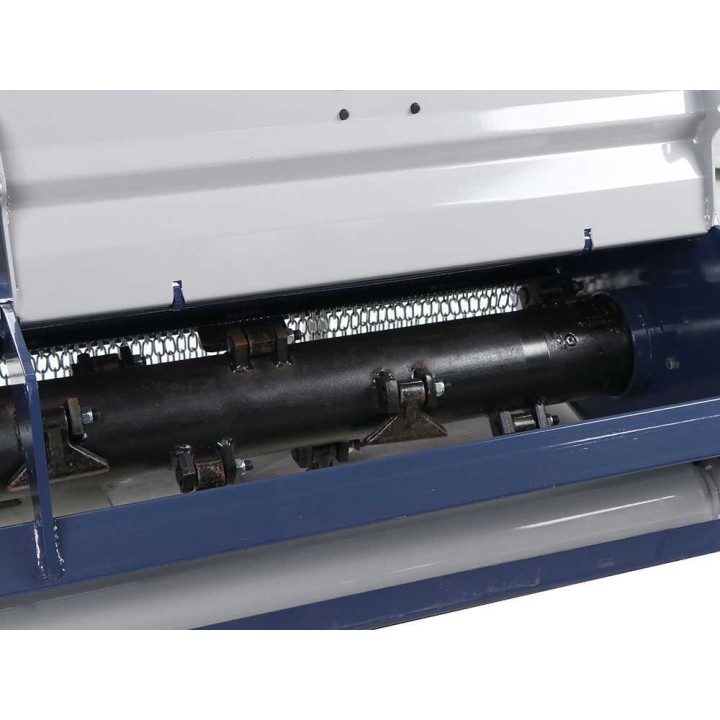

Vasarat ja leikkuuroottori

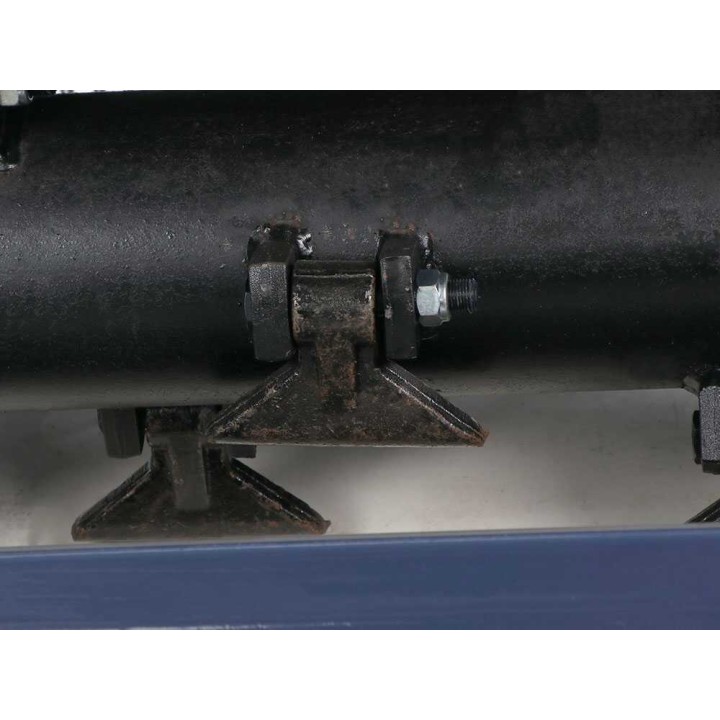

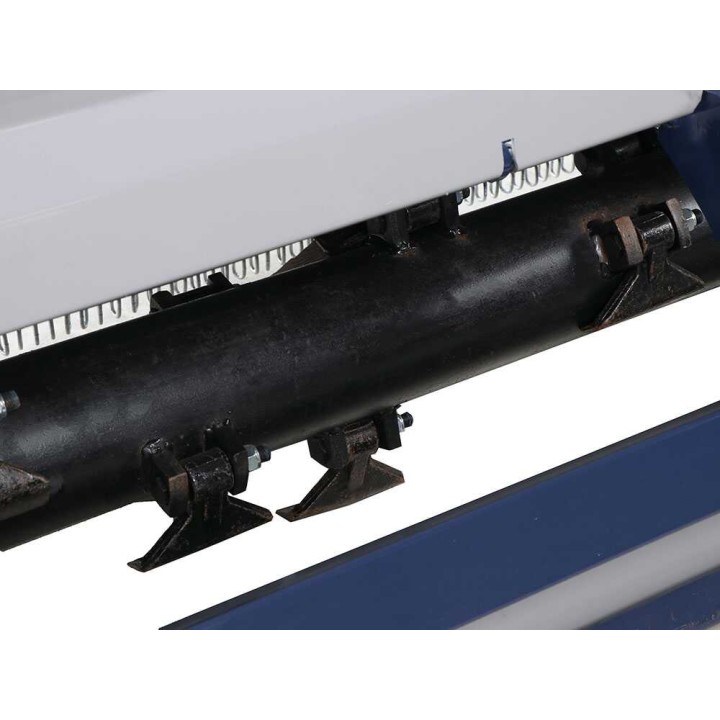

Leikkuulaitteistossa on 20 vakiovarusteena asennettua vasaraa. Yksi vasara painaa 1,2 kg, ja se on kiinnitetty 25 mm:n karkaistusta teräksestä valmistettuun pulttiin, jonka pituus on 15 mm.

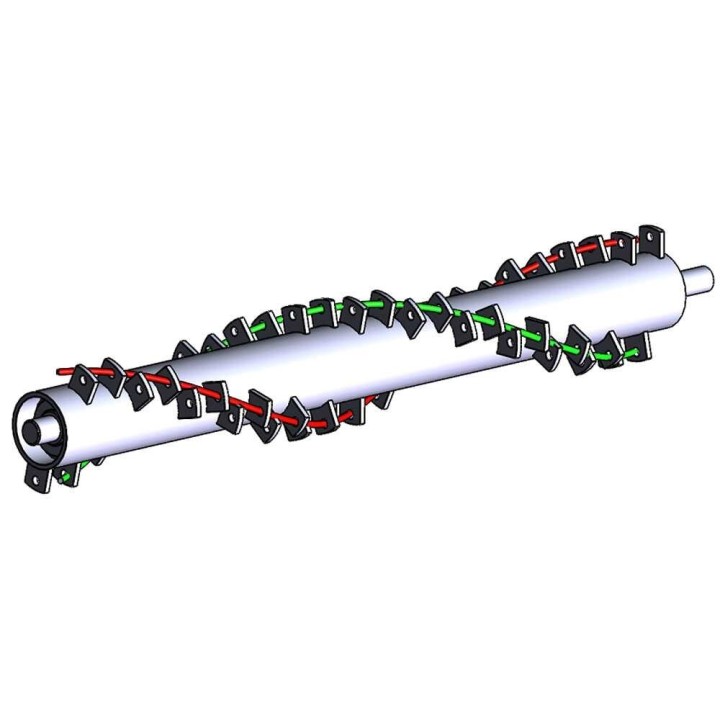

Vasarat soveltuvat ruohon ja oksien hienontamiseen. Suuri vasaramäärä ja roottorin nopea pyöriminen vähentävät ruohon pintaan muodostuvaa aaltovaikutusta. Vasaroiden roottorin halkaisija on 160 mm, ja roottori on toteutettu kaksoiskierteisenä.

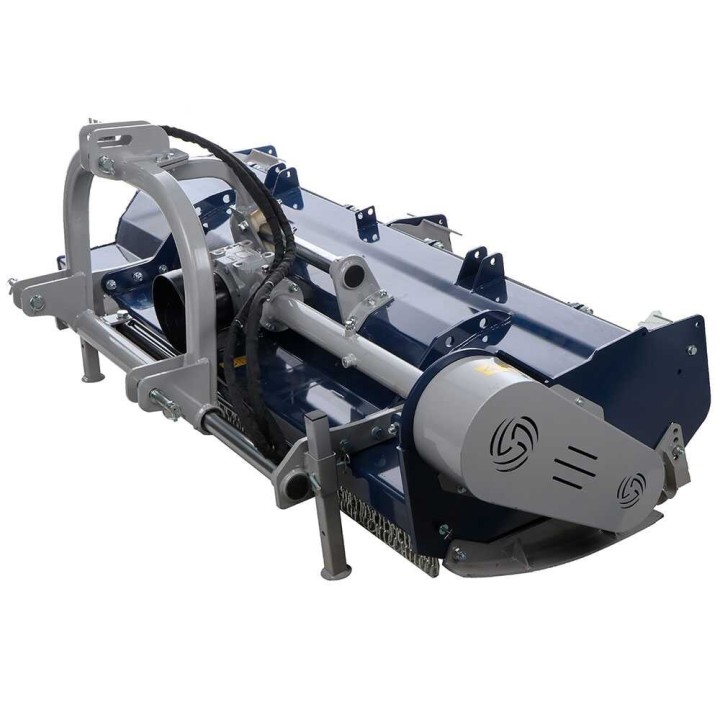

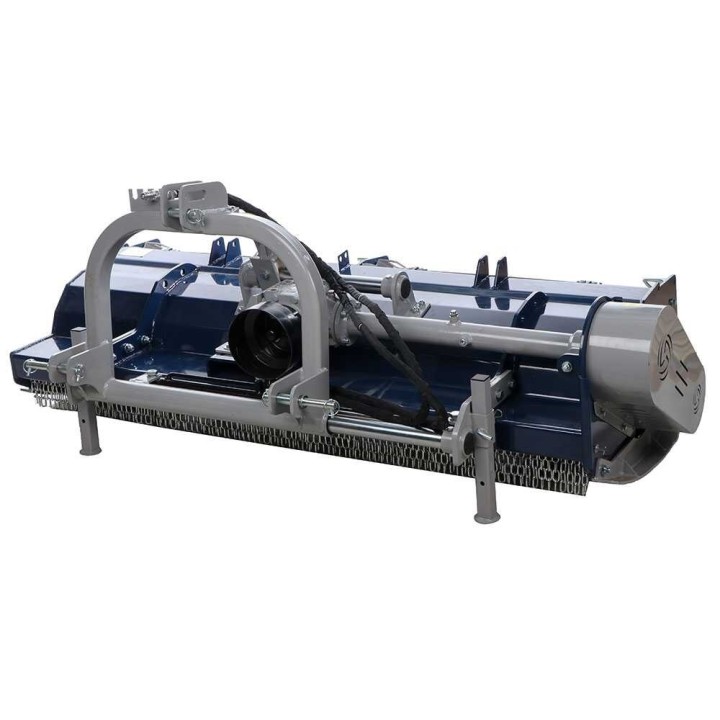

Hydraulinen sivusiirto ja kolmipistekiinnitys

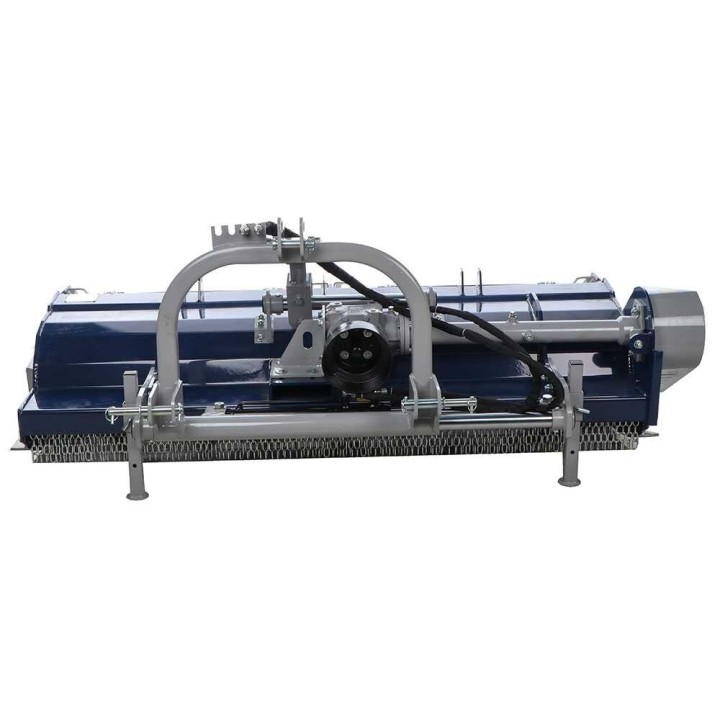

Hydraulinen sivusiirto liikuttaa kolmipistekiinnitystä oikealta vasemmalle hydraulisylinterin avulla. Sylinterin pituus on 33,5 cm, ja mukana toimitettavien hydrauliletkujen liitäntä on 1/2 tuumaa.
Nivelakselin standardi on 1 3/8 tuumaa Z6 ja pyörimissuunta myötäpäivään. Kiinnitys on tarkoitettu ensimmäisen ja toisen kategorian kolmipistekiinnityksiin. Kiinnityspisteet ovat 36 cm:n korkeudella maasta, ja kiinnitys liikkuu kahdella 50 mm:n halkaisijalla olevalla putkipalkilla.
- Alakiinnityksen tappien mitat: 22/28 mm
- Yläkiinnityksen tapin mitta: 25 mm
- Liukukiinnityksen voitelunippa
Hihnavoimansiirto ja CMR-hammasvaihteisto
CMR-hammasvaihteisto siirtää voiman traktorilta leikkuuyksikölle ja säätelee leikkuulaitteistolle välittyvää nopeutta ja vääntömomenttia. Vaihteiston kotelo on valettu, ja sisäiset hammaspyörät ovat karkaistua terästä.
Vaihteistossa on öljykylpyinen hammaspyörävälitys sekä vapaakytkin, joka mahdollistaa roottorin vapaan pysähtymisen voimanoton kierrosten laskiessa. Sivuttaisessa voimansiirrossa on viisi hihnaa, ja hihnat on suojattu suojakotelolla.
Vaihteiston öljytilavuus on enintään 1,2 litraa. Öljyntäyttöön käytetään SAE 80/90 -öljyä. Ennen käynnistämistä käyttöohje on luettava. Erityisen vanhassa traktorissa on tarkistettava, että voimanotto on standardin 1 3/8 tuumaa Z6 mukainen ja pyörii myötäpäivään.

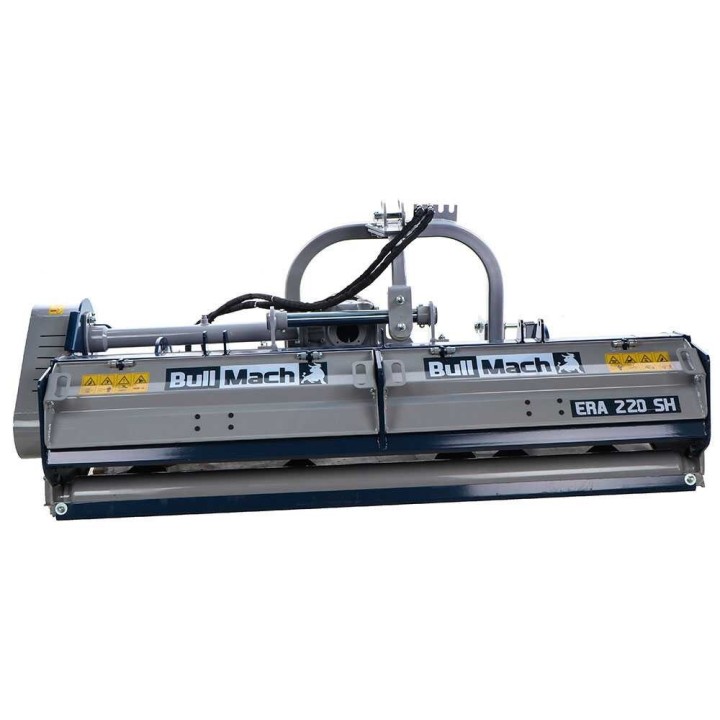

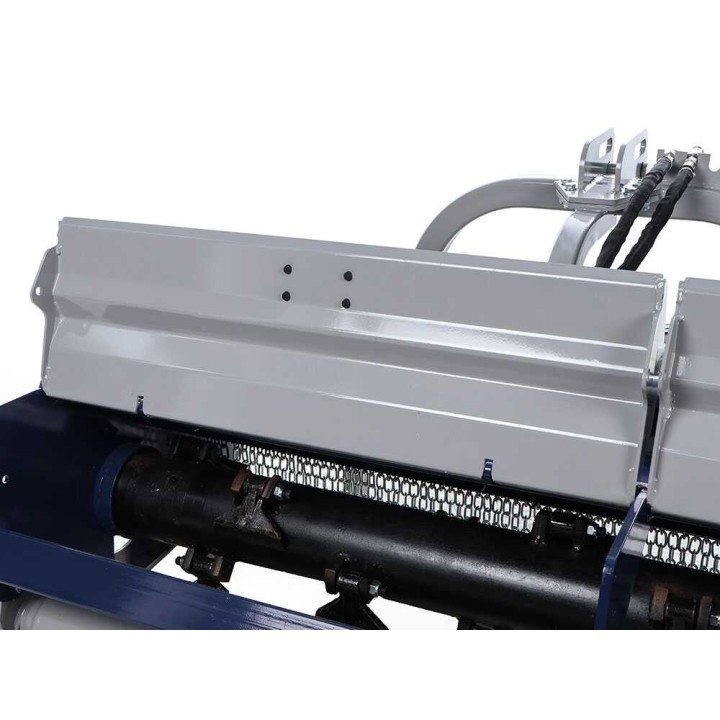

Avattava kaksiosainen takasuojus
Takasuojus avautuu kahdesta kohdasta. Avaus mahdollistaa takana olevan poistoaukon säätämisen yksinkertaisilla pulteilla ja helpottaa huoltotöitä, koska koneen eri alueille pääsee käsiksi erikseen.
Suojuksen osat avataan pulteilla, joten huoltotoimet voidaan tehdä rakenteen mukaisesti rajatulla alueella.
Roottori ja sivulaakerit
Vasararoottorin sivutuet sisältävät sisäiset kiinnityslaakerit. Ulkopuolisessa roottorin kiinnityksessä on keskellä voitelunippa ja erillinen suojus.
Leikkuuroottorin halkaisija on 160 mm. Takatelan laakeri on mitoitettu neljällä kiinnityspisteellä. Murskain kiinnitetään traktorin takana olevaan kolmipistekiinnitykseen.
Takatela, liukujalakset ja suojaketjut
Vakiovarusteena toimitettava korkeussuunnassa säädettävä takatela toimii tukena ja sen halkaisija on 140 mm. Tela voidaan säätää neljään eri korkeuteen, ja sivuttaiset tukijalakset voidaan säätää kahteen asentoon.
Etupuolella on muotoillusta teräksestä valmistetut suojaketjut. Takatelaa suojaa erillinen suojapalkki, ja telan kiinnityksessä on voitelunippa.
Toimitukseen sisältyvät varusteet
Murskain toimitetaan lavalla. Kolmipistekiinnitys ja muut pienet osat asennetaan ennen käyttöönottoa.
- Nivelakseli, luokka 05B
- Nivelakselin pituus 100 cm
- Käyttö- ja kokoamisohje
Tekniset tiedot
Yleiset tiedot
| Malli | ERA 220 SH |
|---|---|
| Murskaintyyppi | Takakiinnitteinen vakiomallinen murskain |
| Traktorin teho | Yli 80 HP |
| Sarja | Raskas |
| Sivusiirto | Hydraulinen |
| Kaksoiskierteinen roottori | Kyllä |
| Kolmipistekiinnityksen kategoria | Ensimmäinen ja toinen |
| Nivelakselin pyörimissuunta | Myötäpäivään |
| Valmistusmaa | Kiina |
Voimansiirto
| Sivuttaisen voimansiirron hihnat | 5 |
|---|---|
| Vaihteisto | CMR-hammasvaihteisto |
| Vaihteiston öljytilavuus | Enintään 1,2 l |
| Vaihteistoöljy | SAE 80/90 |
Leikkuulaitteisto
| Työleveys | 220 cm |
|---|---|
| Kokonaisleveys | 238 cm |
| Käsiteltävän puun halkaisija | Enintään 60 mm |
| Vasaroiden määrä | 20 |
| Vakiotyökalut | Vasarat |
| Yhden vasaran paino | 1,2 kg |
| Vasaran kiinnityspultin halkaisija | 25 mm |
| Vasaran kiinnityspultin pituus | 15 mm |
| Leikkuuroottorin halkaisija | 160 mm |
| Vastaterä | Yksi rivi |
Varustelu
| Avattava suojus | Kyllä |
|---|---|
| Sivuttaiset tukijalakset | Kyllä |
| Nivelakseli mukana | Kyllä |
| Nivelakseli | Kyllä |
| Käyttöohje | Kyllä |
| Takatelan halkaisija | 140 mm |
| Tatelan säätöasennot | 4 |
| Sivuttaisten tukijalkasten säätöasennot | 2 |
Mitat ja paino
| Nettopaino | 530 kg |
|---|---|
| Pakkausmitat, leveys × syvyys × korkeus | 250 × 98 × 65 cm |
| Paino pakkauksen kanssa | 560 kg |
| Toimitus hydraulisella takalaitanostimella | Kyllä |
| Kokoamisaika | 30 minuuttia |
Usein kysytyt kysymykset tuotteesta
Minkä tehoiseen traktoriin murskain sopii?
Suositeltu traktoriteho on yli 80 HP. Murskain kiinnitetään traktorin ensimmäisen tai toisen kategorian kolmipistekiinnitykseen.
Mitkä ovat murskaimen työ- ja kokonaisleveys?
Työleveys on 220 cm ja kokonaisleveys 238 cm.
Minkä kokoista puuta murskaimella voidaan käsitellä?
Murskaimella voidaan käsitellä puuta, jonka halkaisija on enintään 60 mm. Leikkuulaitteistossa on 20 vasaraa ja halkaisijaltaan 160 mm:n leikkuuroottori.
Miten murskaimen sivuttaissiirto toimii?
Sivuttaissiirto on hydraulinen, ja se liikuttaa kolmipistekiinnitystä oikealta vasemmalle hydraulisylinterin avulla. Hydrauliletkujen liitäntä on 1/2 tuumaa.
Voiko takatelaa ja sivuttaisia tukijalaksia säätää?
Korkeussuunnassa säädettävä takatela voidaan säätää neljään eri korkeuteen. Sivuttaiset tukijalakset voidaan säätää kahteen asentoon.
Mitä toimitukseen sisältyy ja miten murskain toimitetaan?
Toimitukseen sisältyvät 100 cm:n pituinen luokan 05B nivelakseli sekä käyttö- ja kokoamisohje. Murskain toimitetaan lavalla, ja kolmipistekiinnitys sekä muut pienet osat asennetaan ennen käyttöönottoa.
