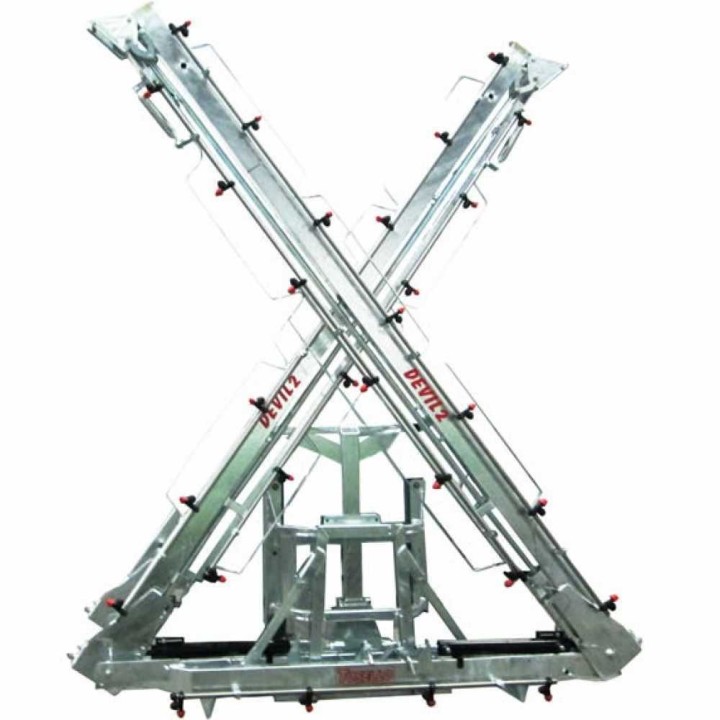

14 m hydraulinen ruiskutuspuomi, 28 kalvosuutinta, 2 hydraulisylinteriä kuvat
14 m hydraulinen ruiskutuspuomi, 28 kalvosuutinta, 2 hydraulisylinteriä
Raskas 14 metrin hydraulinen ruiskutuspuomi 28 kalvosuuttimella, kuumasinkityllä teräsrungolla ja kahdella hydraulisylinterillä.
Raskas 14 metrin ruiskutuspuomi
Hydraulinen, kuumasinkitystä teräksestä valmistettu ruiskutuspuomi rikkakasvien, sienitautien ja tuhohyönteisten torjuntaan. Puomissa on viisi osaa, yhteensä 28 kalvosuutinta ja kaksi hydraulisylinteriä avaamista varten.
Ruiskutuspuomi on varustettu ruostumattomasta AISI 304 -teräksestä valmistetuilla suutinputkilla, suojilla koko ulompien osien pituudelta sekä jousitoimisella päätynivelellä esteitä varten.
14 metrin hydraulinen ruiskutuspuomi
Puomi koostuu kantavasta keskiosasta, kahdesta keskimmäisestä sivuvarresta ja kahdesta ulommasta sivuvarresta. Keskiosassa on neljä suutinta, kummassakin keskimmäisessä sivuvarressa seitsemän suutinta ja kummassakin ulommassa sivuvarressa viisi suutinta.
Puomin avaamisesta huolehtii kaksi hydraulisylinteriä. Varret lukittuvat jousitoimisella mekanismilla, ja kiertokankiin perustuva tasauslaite toimii itsetasaavana järjestelmänä sekä lukittuu automaattisesti mekaanisesti.
Rakenne on valmistettu kuumasinkitystä teräsputkesta. Suutinputket ovat ruostumatonta AISI 304 -terästä, ja suuttimet on suojattu koko ulompien elementtien pituudelta.
- Suuttimenpidikkeissä on nopea bajonettikiinnitys.
- Kalvopohjainen tippumisenestoventtiili vähentää nesteen valumista suuttimista.
- SF 110° -viuhkasuutin on valmistettu kemiallisesti hyvin kestävästä Delrin-materiaalista.
- Ruiskutuskulma on 110° ja työpainevaihtoehdot ovat 1, 5 ja 7 bar.
- Suurin sallittu paine on 15 bar.
- TRIGET-järjestelmällä varustetut kolmisuutinratkaisut ovat saatavana lisämaksusta.
Puomin kokonaisleveys on 245 cm, korkeus 280 cm, paksuus 50 cm ja paino 235 kg. Hydraulisylinterien traktoriin liittämiseen tarvittavat hydrauliletkut eivät sisälly toimitukseen. Kuljetusta varten osa komponenteista toimitetaan asennettavina.
Tekniset tiedot
Rakenne ja mitat
| Puomin työleveys | 14 m |
|---|---|
| Puomiosien määrä | 5 |
| Runkomateriaali | Kuumasinkitty teräsputki |
| Suutinputkien materiaali | Ruostumaton AISI 304 -teräs |
| Kokonaisleveys | 245 cm |
| Kokonaiskorkeus | 280 cm |
| Paksuus | 50 cm |
| Paino | 235 kg |
Hydrauliikka ja tasaus
| Avaussylinterit | 2 hydraulisylinteriä |
|---|---|
| Tasausjärjestelmä | Kiertokankiin perustuva itsetasaava järjestelmä |
| Mekaaninen lukitus | Automaattinen |
| Päätynivel | Jousitoiminen, esteitä varten |
| Hydrauliletkut traktoriin | Ei sisälly toimitukseen |
Suuttimet ja ruiskutus
| Suuttimien kokonaismäärä | 28 |
|---|---|
| Keskiosan suuttimet | 4 |
| Keskimmäisten sivuvarsien suuttimet | 7 kummassakin varressa |
| Ulompien sivuvarsien suuttimet | 5 kummassakin varressa |
| Suuttimenpidikkeen kiinnitys | Nopea bajonettikiinnitys |
| Tippumisenesto | Kalvopohjainen venttiili |
| Vakiomallinen suutin | SF 110° -viuhkasuutin, Delrin |
| Ruiskutuskulma | 110° |
| Työpaine | 1 / 5 / 7 bar |
| Suurin paine | 15 bar |
| TRIGET-järjestelmä | Saatavana lisämaksusta |
| Suutinten suojat | Koko ulompien elementtien pituudelta |
Toimitustila
| Asennus | Osa komponenteista asennetaan kuljetuksen jälkeen |
|---|
Usein kysytyt kysymykset tuotteesta
Mitkä ovat ruiskutuspuomin työleveys ja kokonaismitat?
Puomin työleveys on 14 m. Kokonaisleveys on 245 cm, korkeus 280 cm ja paksuus 50 cm.
Miten puomi avautuu ja miten tasaus toimii?
Puomin avaamisesta huolehtii kaksi hydraulisylinteriä. Kiertokankiin perustuva itsetasaava järjestelmä tasaa puomia, ja mekaaninen lukitus toimii automaattisesti.
Kuinka monta suutinta puomissa on ja miten ne on sijoitettu?
Puomissa on yhteensä 28 suutinta. Keskiosassa on neljä suutinta, kummassakin keskimmäisessä sivuvarressa seitsemän suutinta ja kummassakin ulommassa sivuvarressa viisi suutinta.
Mitkä ovat suuttimien ruiskutuskulma ja työpainevaihtoehdot?
Vakiomallinen suutin on SF 110° -viuhkasuutin, jonka ruiskutuskulma on 110°. Työpainevaihtoehdot ovat 1, 5 ja 7 bar, ja suurin sallittu paine on 15 bar.
Mistä materiaalista puomi ja suutinputket on valmistettu?
Puomin rakenne on valmistettu kuumasinkitystä teräsputkesta. Suutinputket ovat ruostumatonta AISI 304 -terästä, ja vakiomallinen SF 110° -viuhkasuutin on valmistettu Delrin-materiaalista.
Sisältyvätkö hydrauliletkut toimitukseen ja vaatiiko tuote asennusta?
Hydraulisylinterien traktoriin liittämiseen tarvittavat hydrauliletkut eivät sisälly toimitukseen. Kuljetusta varten osa komponenteista toimitetaan asennettavina ja ne asennetaan kuljetuksen jälkeen.
